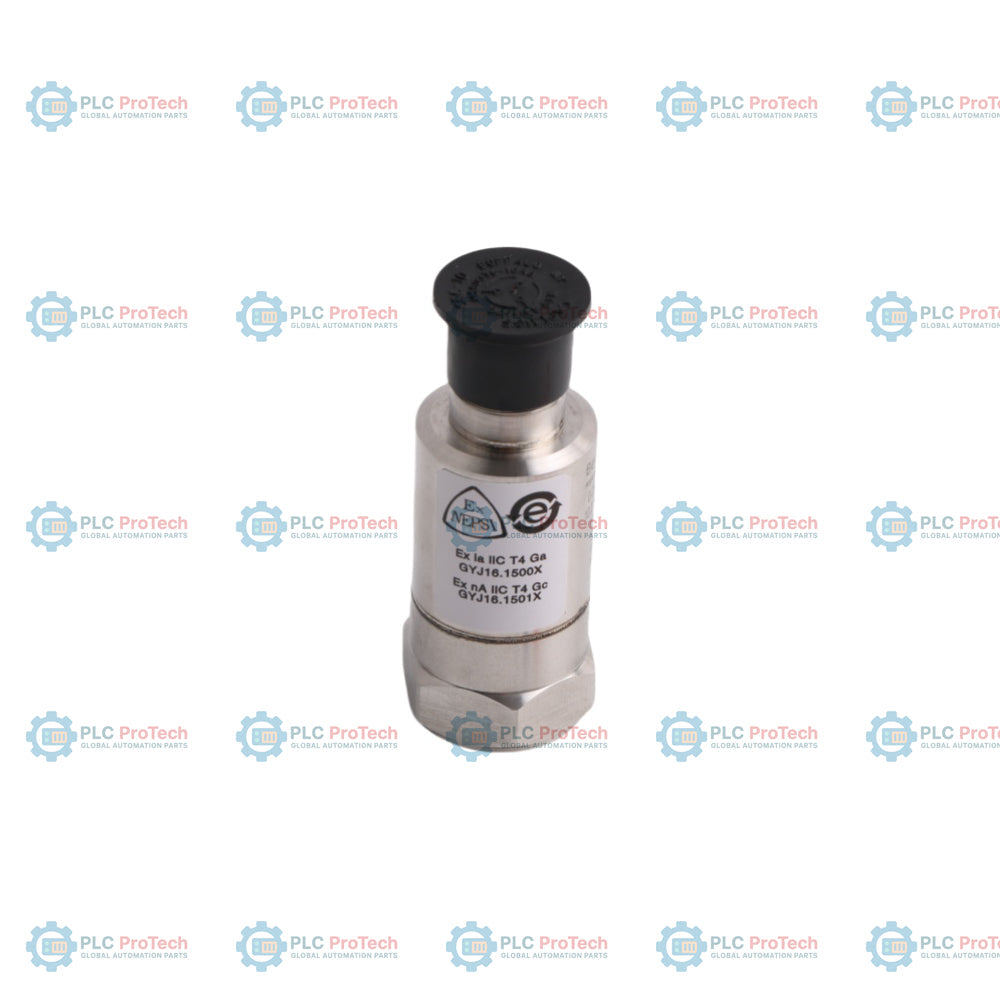

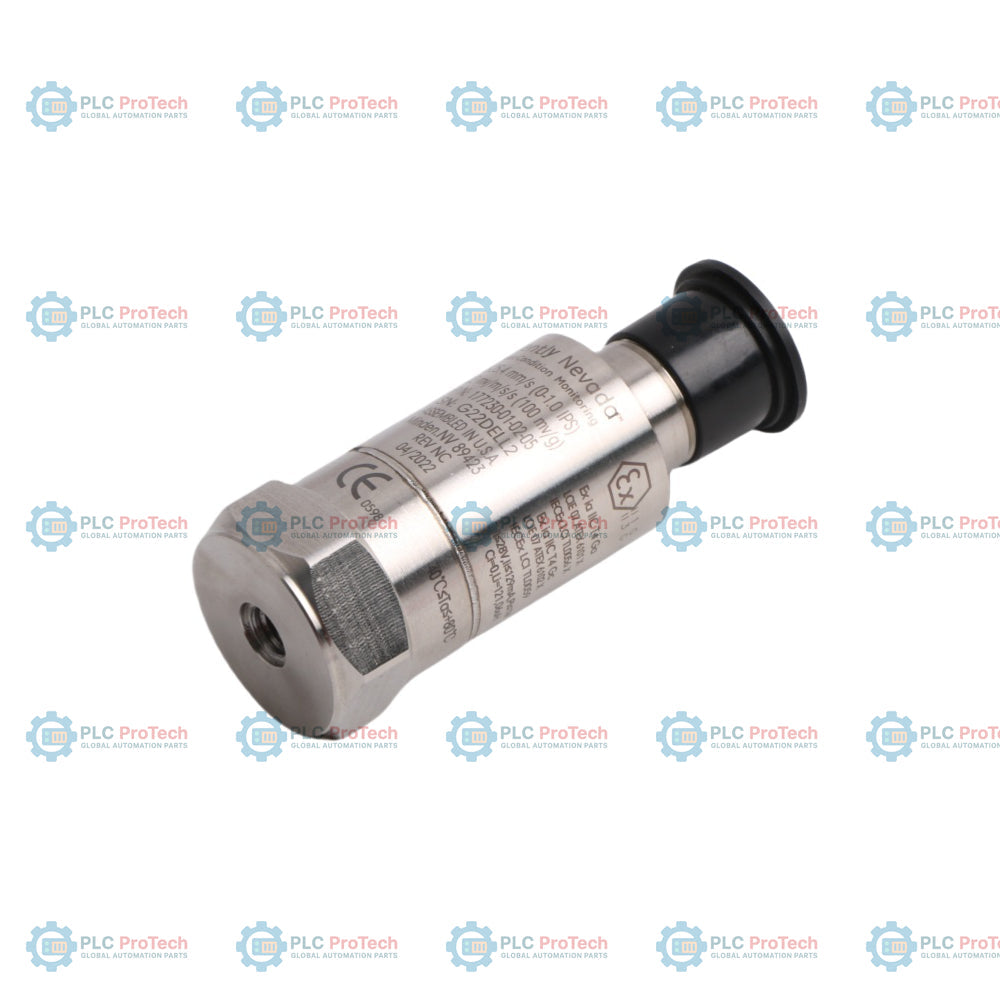

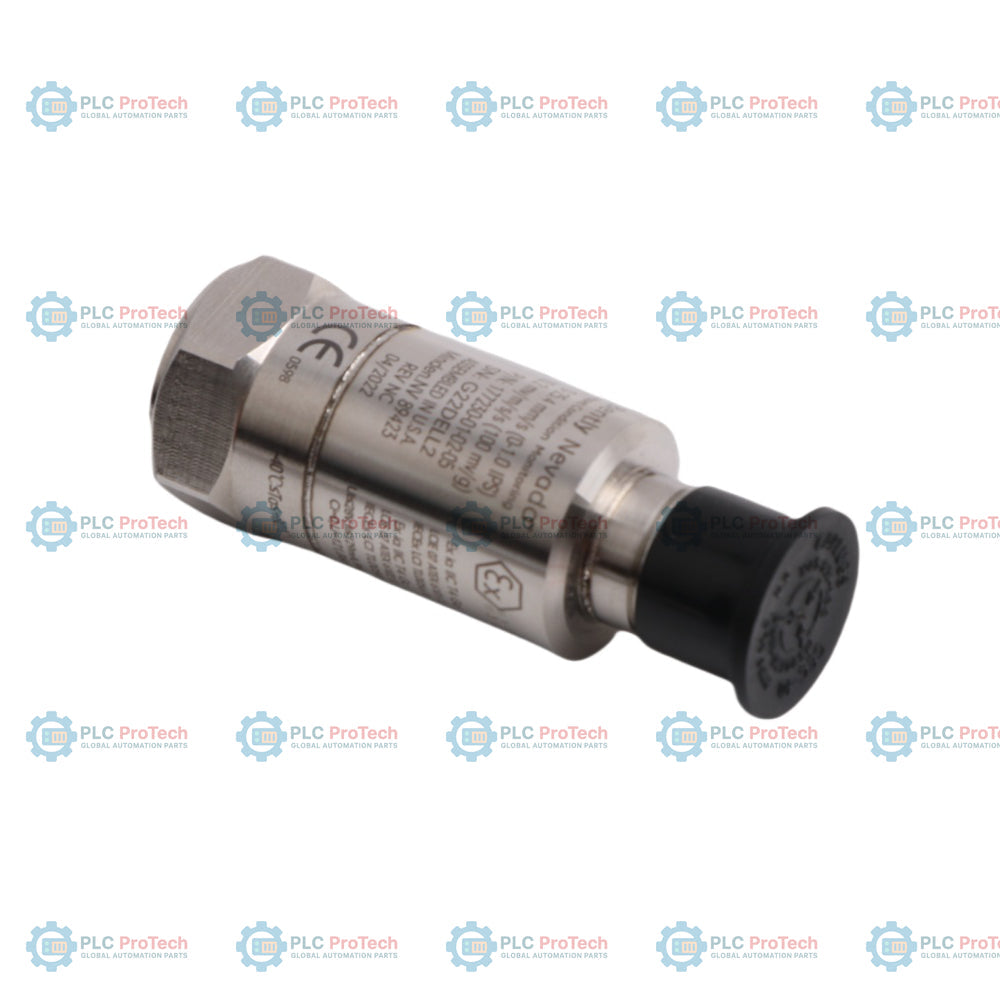

Bently Nevada 177230-01-02-05 Transmetteur de vibrations sismiques

Le  177230-01-02-05 (177230010205) est un transmetteur de vibrations sismiques autonome conçu pour offrir une solution simple et économique de surveillance des machines à usage général. Cet appareil intègre un accéléromètre piézoélectrique, une électronique de traitement du signal et une sortie linéaire proportionnelle de 4-20 mA dans un boîtier robuste unique. Conçu pour une grande fiabilité dans des environnements industriels extrêmes, le transmetteur sismique 177230 surveille les niveaux globaux de vibration sur les carters ou les paliers, facilitant la détection précoce des défaillances mécaniques. En fournissant des données continues directement à un système PLC, DCS ou SCADA, il élimine le besoin d’un rack de surveillance séparé, réduisant ainsi efficacement la complexité du système et les temps d’arrêt opérationnels. Ses multiples homologations pour zones dangereuses garantissent sa conformité aux normes internationales de sécurité pour une utilisation dans les applications pétrolières, gazières et de production d’énergie à atmosphère potentiellement explosive.

Décomposition du suffixe

Le modèle 177230-01-02-05 utilise une configuration alphanumérique spécifique pour définir ses paramètres de fonctionnement et ses homologations de sécurité :

• 01 (Plage de mesure) : Configuré pour une plage de vitesse de 0 à 25,4 mm/s (0 à 1,0 po/s) en valeur de crête.

• 02 (Réponse en fréquence) : Étalonné pour une plage de fréquences de 3 Hz à 1 kHz (180 à 60 000 cpm).

• 05 (Homologations) : Certifié selon plusieurs homologations, notamment CSA/NRTL/C et ATEX/IECEx, pour une utilisation dans des zones dangereuses.

Spécifications techniques

FAQ technique

Comment le transmetteur est-il mis à la terre pour éviter le bruit du signal ?

Le circuit du transmetteur 177230 est isolé électriquement du boîtier. Pour garantir l’intégrité du signal, le blindage du câble doit être mis à la terre uniquement du côté du système de contrôle, afin d’éviter les boucles de masse susceptibles d’interférer avec la boucle de courant de 4-20 mA.

Cet appareil nécessite-t-il un Proximitor ou une interface externe ?

Non, le 177230 est un transmetteur « alimenté par la boucle ». Il fournit directement un signal de 4-20 mA proportionnel au niveau de vibration, ce qui permet de le connecter directement à toute carte d’entrée analogique sans nécessiter de racks supplémentaires de la série Bently Nevada 3500.

Ce transmetteur peut-il être monté dans n’importe quelle orientation ?

Le transmetteur est sensible aux vibrations sur son axe principal, c’est-à-dire dans la direction du goujon de montage. Il doit être monté perpendiculairement à l’arbre de la machine pour mesurer les vibrations radiales, ou parallèlement à l’arbre pour surveiller la poussée axiale.

Guide d’ingénierie et d’installation

Une installation correcte du 177230-01-02-05 est essentielle pour obtenir des données précises et assurer une durabilité à long terme :

• Surface de montage : La surface de montage doit être plane, propre et lisse. Utilisez un goujon de montage 1/4-28 ou M8 pour fixer l’appareil. Appliquez une fine couche de graisse ou d’huile silicone sur l’interface de montage afin d’améliorer la réponse aux hautes fréquences.

• Spécifications de couple : Serrez le transmetteur à un couple d’environ 4,5 à 6,8 Nm. Un serrage insuffisant entraîne une mauvaise transmission du signal, tandis qu’un serrage excessif peut endommager l’élément piézoélectrique interne.

• Câblage et blindage : Utilisez un câble à paire torsadée blindée de haute qualité. Le 177230 utilise généralement un connecteur de type MIL à 2 broches. Vérifiez que le connecteur est bien serré et utilisez une gaine d’étanchéité si le capteur est exposé à l’humidité ou aux fluides de coupe.

• Dissipation thermique : Bien que l’appareil soit spécifié pour une température de 85 °C, il convient de limiter sa proximité avec les conduites de vapeur à haute température ou les collecteurs d’échappement en utilisant des blocs dissipateurs ou des entretoises thermiques si la température du carter dépasse la limite nominale.

• Zones dangereuses : Dans les zones ATEX/IECEx, assurez-vous que l’installation respecte les exigences de sécurité intrinsèque. Si l’homologation « 05 » est utilisée dans une zone Div 2 ou Zone 2, des joints de conduit antidéflagrants vérifiés ou des presse-étoupes homologués doivent être utilisés afin de préserver l’intégrité de l’enveloppe de protection.
