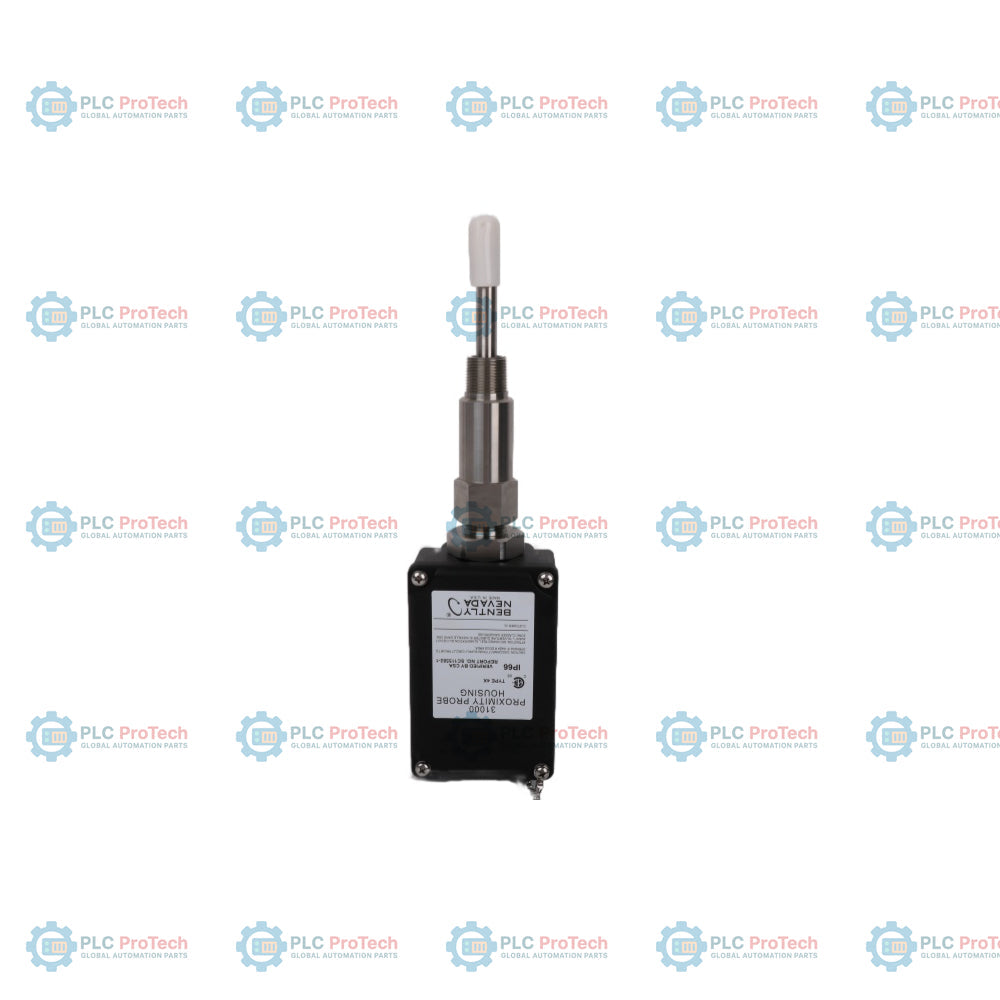

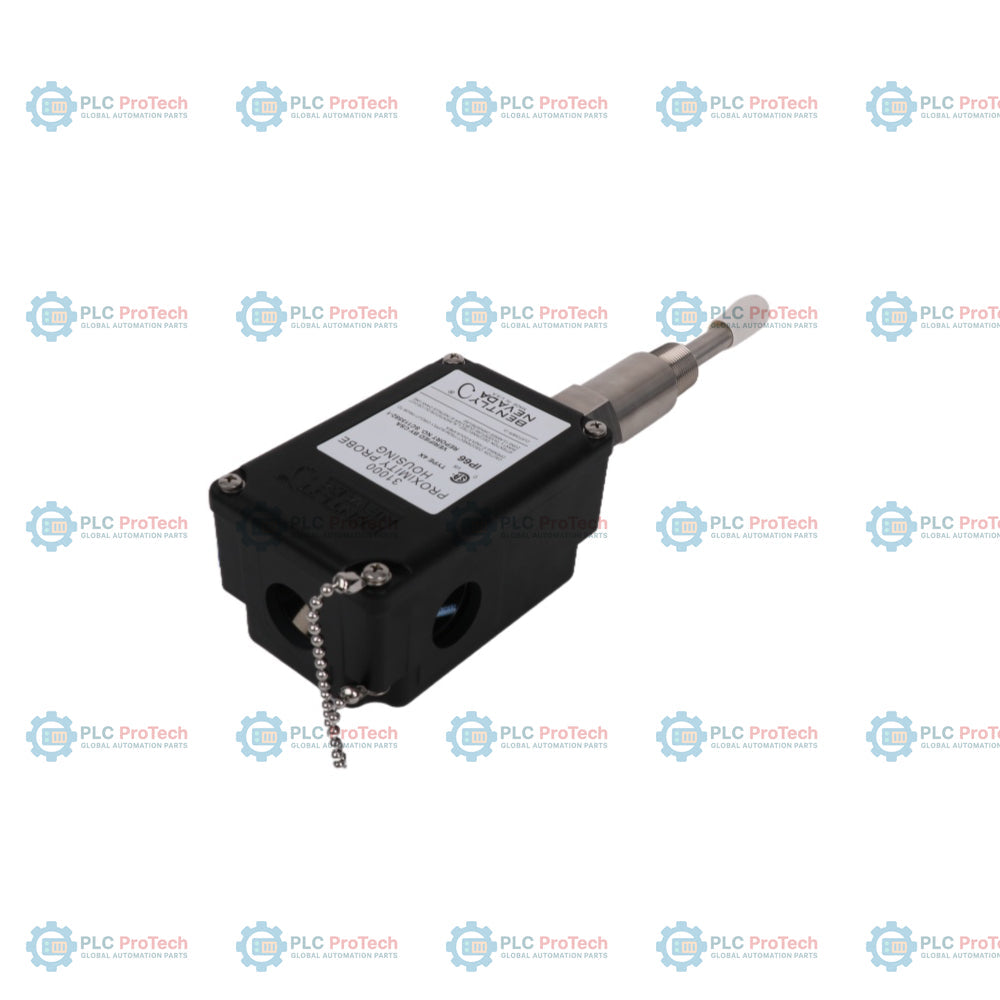

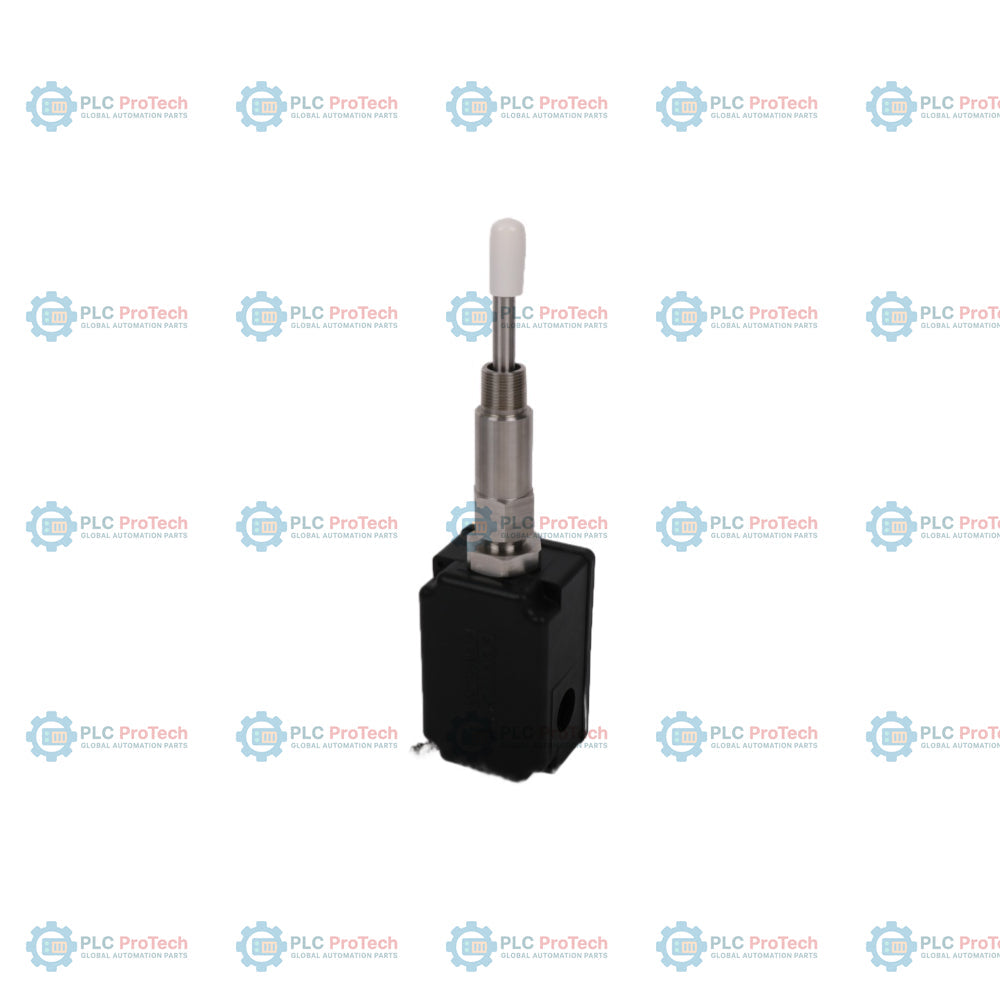

Bently Nevada 32000-28-05-15-080-03-02 Ensemble de boîtier de sonde de proximité métrique

Présentation commerciale

Le 32000-28-05-15-080-03-02 est un ensemble de boîtier de sonde de proximité à filetage métrique spécialisé, conçu par Bently Nevada pour les systèmes de protection des machines lourdes. Conçu pour être déployé dans des environnements exigeants tels que les centrales électriques à turbines à gaz, les raffineries pétrochimiques et les systèmes de propulsion marine, ce matériel renforcé protège les capteurs à courants de Foucault essentiels contre les chocs mécaniques externes et l’exposition aux produits chimiques. Le boîtier de jonction principal est moulé par injection en sulfure de polyphénylène (PPS) renforcé de verre, offrant une stabilité dimensionnelle exceptionnelle et une dissipation des charges statiques. En permettant de régler en toute sécurité les écarts externes de la sonde et de remplacer les capteurs pendant que la machine surveillée reste en fonctionnement, cet ensemble élimine les défaillances catastrophiques et réduit considérablement les coûts de maintenance de l’installation.

Décomposition du suffixe

• 32000: Ensemble de base de boîtier de sonde de proximité métrique doté d’un boîtier de jonction en thermoplastique PPS haute performance résistant à la corrosion.

• -28: Ensemble intégré de sonde de proximité 3300 XL 8 mm avec homologations pour les environnements dangereux.

• -05: Option de longueur de câble non blindé de la sonde configurée à 0,5 mètre (20 pouces).

• -15: Longueur de l’adaptateur de déport étendu usinée avec précision à 150 mm.

• -080: Longueur standard de pénétration de la gaine de la sonde réglée à 80 mm.

• -03: Configurations de raccordement comprenant deux bouchons d’obturation antidéflagrants, un raccord d’entrée de conduit M20 et un presse-étoupe spécialisé pour câble.

• -02: Connexion de montage indiquant un filetage de raccord externe 3/4-14 NPT pour l’installation d’un adaptateur de déport rigide.

Spécifications techniques

FAQ opérationnelles

Quelle est la différence structurelle fondamentale entre ce modèle et la variante d’entretoise plus courte -08 ?

Le suffixe -15 désigne une longueur prolongée de 150 mm pour l’adaptateur d’entretoise. Cette configuration prolongée offre un dégagement supplémentaire pour franchir des couvertures isolantes thermiques épaisses ou des réseaux complexes de tuyauteries externes que l’on trouve couramment sur les turbines à vapeur ou à gaz haute température.

Comment le boîtier en PPS se comporte-t-il lorsqu’il est exposé à des produits chimiques industriels agressifs ?

La construction en PPS renforcé de verre présente une excellente inertie chimique. Elle résiste à une exposition prolongée aux lubrifiants synthétiques, à l’ammoniac, au sulfure d’hydrogène et aux agents de lavage caustiques sans se fissurer, se corroder ni perdre ses propriétés dissipatives de charges statiques.

Une tresse de mise à la terre externe est-elle requise pour ce boîtier de jonction non métallique ?

Non. La formulation avancée en PPS est conçue intrinsèquement pour dissiper les charges statiques. Cependant, l’adaptateur d’entretoise et le manchon en acier inoxydable assurent une liaison directe métal-métal avec le carter de la machine, garantissant ainsi une mise à la terre correcte du système.

Directives de mise en service sur site et de sécurité

Ajustement mécanique initial

Inspectez les filets du port de la machine avant l’installation. Vissez le manchon en acier inoxydable dans l’adaptateur de montage 3/4-14 NPT jusqu’à ce que l’extrémité de la sonde 3300 XL repose délicatement contre la zone de l’arbre cible.

Alignement de la plage linéaire

Branchez un multimètre numérique standard entre les lignes de signal et COM du moniteur Proximitor correspondant. Dévissez lentement le manchon jusqu’à ce que la tension d’entrefer en courant continu atteigne -10,0 VCC (le point médian nominal de la plage linéaire de 80 mil) avant de le serrer.

Application du couple

Fixez l’ensemble du contre-écrou extérieur à l’aide d’une clé étalonnée, en respectant une limite de couple de 34 N-m. Le dépassement de cette limite lors de la manipulation du boîtier structurel en polymère PPS peut entraîner un arrachement local des filets ou une fissuration du boîtier.

Protection du cheminement des câbles

Acheminez le câble interne de la sonde de 0,5 m à travers le presse-étoupe fourni, sans former de courbures prononcées sur le câble coaxial. Veillez à maintenir un rayon de courbure minimal de 25,4 mm (1,0 pouce) à l’intérieur du boîtier.
