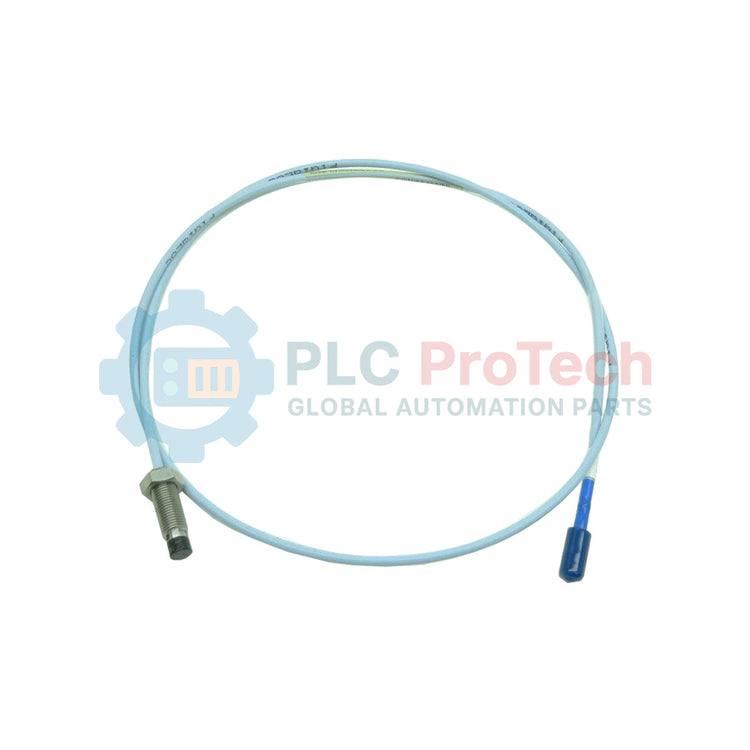

Bently Nevada 330101-00-22-10-02-CN Sonde de proximité 3300 XL 8 mm

SKU 330101-00-22-10-02-CN

En stock

Garantie 12 mois
Retours gratuits sous 30 jours

Fabricant : Bently Nevada
N° de produit : 330101-00-22-10-02-CN
Pays d'origine :États-Unis
Type de produit : Sondes de proximité 3300 XL 8 mm
Paiement : Virement bancaire, Western Union
Poids : 323g
Port d'expédition : Xiamen
Garantie : 12 mois

Description

Conçu pour la surveillance des machines critiques, le 330101-00-22-10-02-CN constitue une configuration de transducteur de proximité hautement fiable au sein de la famille Bently Nevada 3300 XL. Cette sonde de proximité de 8 mm mesure les distances statiques (déplacement) et dynamiques (vibrations) entre son embout et la cible conductrice observée, fournissant un retour précis aux instruments de supervision des turbines (TSI) et aux systèmes de protection des actifs.

Conçue pour les environnements industriels fortement sollicités, la sonde est dotée d’un embout en sulfure de polyphénylène (PPS) et d’un corps fileté en acier inoxydable AISI 303/304 résistant à la corrosion. Cette configuration spécifique comprend un corps fileté 3/8-24 UNF, une longueur totale de boîtier de 3,2 pouces et une longueur non filetée nulle. La connexion est assurée par un connecteur coaxial miniature ClickLoc relié à un câble standard de 1,0 mètre, et comprend les certifications d’agence CN spécifiques au pays.

Caractéristiques

Système de mesure par courants de Foucault très stable, doté d’une linéarité exceptionnelle.
Embout robuste en PPS (sulfure de polyphénylène), offrant une résistance élevée aux produits chimiques et aux températures élevées.
Boîtier de protection en acier inoxydable AISI 303/304.
Le connecteur coaxial miniature ClickLoc assure une connexion sécurisée résistante au desserrage induit par les vibrations.
Optimisé pour l’intégration avec les capteurs Proximitor 3300 XL et les câbles d’extension du système.

Applications

Surveillance des vibrations et détection de la position axiale dans les turbines à vapeur et à gaz de production d’électricité.
Suivi de la ligne centrale de l’arbre et mesure des vibrations dynamiques radiales dans les compresseurs haute vitesse.
Surveillance de la position axiale dans les pompes, ventilateurs et boîtes de vitesses industriels.
Systèmes de protection et de diagnostic des machines dans les installations de traitement du pétrole, du gaz et des produits chimiques.

Informations de commande

Paramètre de l’option	Code de valeur de l’option	Description
Option de longueur non filetée	00	0,0 po
Option de longueur totale du boîtier	22	3,2 po
Option de longueur totale	10	1,0 mètre (3,3 pieds)
Option de type de connecteur et de câble	02	Connecteur coaxial miniature ClickLoc, câble standard
Option d’homologation par organisme	CN	Homologations selon le pays (normes régionales chinoises)

Spécifications techniques

Fabricant	Bently Nevada
Référence/Modèle	330101-00-22-10-02-CN
Série	3300 XL
Diamètre de la sonde	8 mm
Taille du filetage	3/8-24 UNF
Longueur non filetée	0,0 po
Longueur totale du boîtier	3,2 po
Longueur totale du câble	1,0 m (3,3 pi)
Type de connecteur	Connecteur coaxial miniature ClickLoc
Type de câble	Câble coaxial standard (sans armure)
Matériau de l’embout de la sonde	Polyphénylène sulfure (PPS)
Matériau du boîtier de la sonde	Acier inoxydable AISI 303 ou 304 (SST)
Température de fonctionnement et de stockage	De -51 °C à +177 °C
Poids	0,323 kg
Pays d’origine	États-Unis

Connexions et interfaces

Composant de connexion	Fonction / Description
Fiche coaxiale ClickLoc	Se termine par le câble coaxial standard de 1,0 m et se connecte directement à un câble d’extension 3300 XL ou à un capteur Proximitor.
Blindage du câble coaxial	Assure une continuité de mise à la terre et une protection contre les interférences électromagnétiques (EMI).

Directives d’installation

Vérifiez que la taille du filetage (3/8-24 UNF) correspond au port de montage prévu avant l’installation.
Évitez de dépasser les limites de couple recommandées lors de l’installation du boîtier de la sonde afin de ne pas endommager les filetages en acier inoxydable.
Respectez les exigences minimales de dégagement latéral par rapport aux structures métalliques environnantes afin d’éviter de déformer le champ des courants de Foucault.
Assurez-vous que les raccordements du câble coaxial restent propres et exempts d’humidité, d’huile et d’autres contaminants avant l’accouplement.

Conformité et certifications

Certification de conformité régionale CN pour la sécurité électrique et les zones dangereuses.

FAQ

Quelle est la taille physique du filetage de la sonde 330101-00-22-10-02-CN ?

Cette sonde est dotée d’un filetage 3/8-24 UNF, d’une longueur totale de boîtier de 3,2 pouces et d’aucune section non filetée (0,0 pouce).

Quel type de connecteur cette sonde de proximité 3300 XL utilise-t-elle ?

Elle est équipée d’un connecteur coaxial miniature ClickLoc sur un câble standard non armé.

Quelle est la plage de températures de fonctionnement de ce capteur ?

La sonde est prévue pour une plage de températures de fonctionnement et de stockage comprise entre -51 °C et +177 °C.
