Description

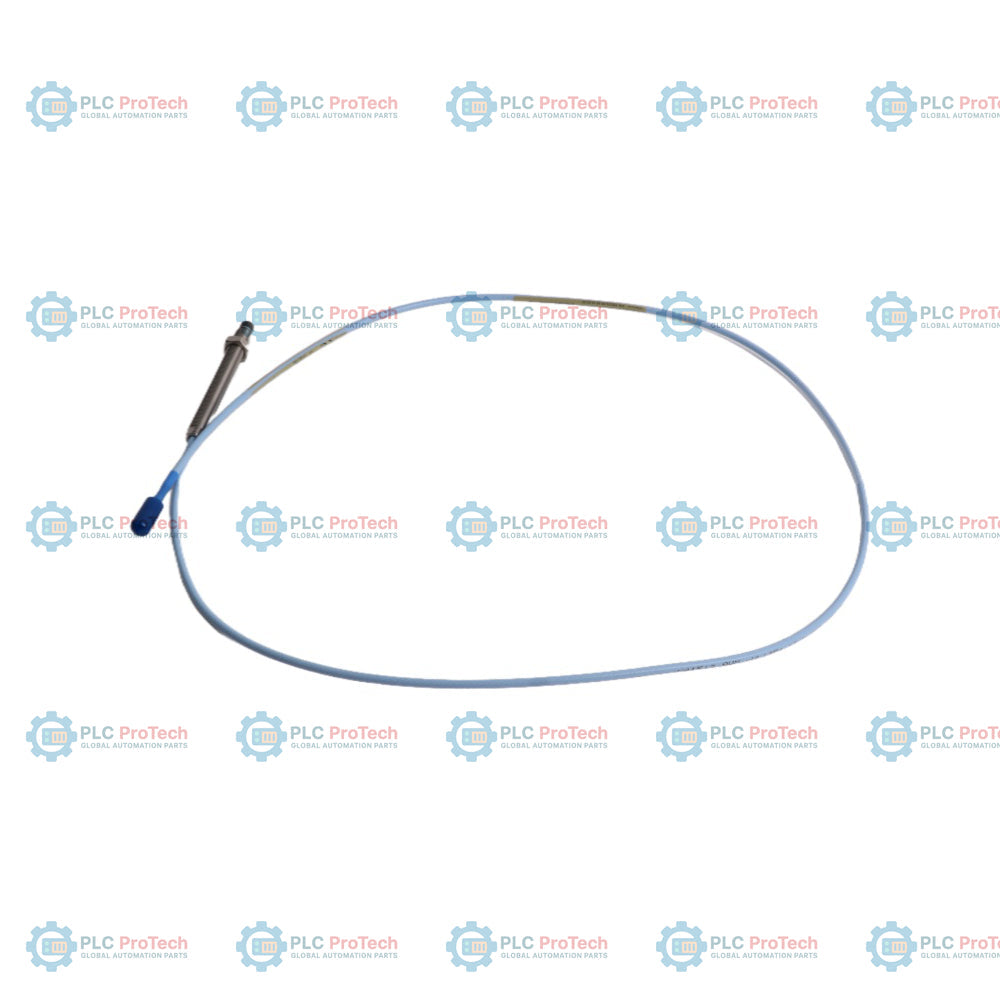

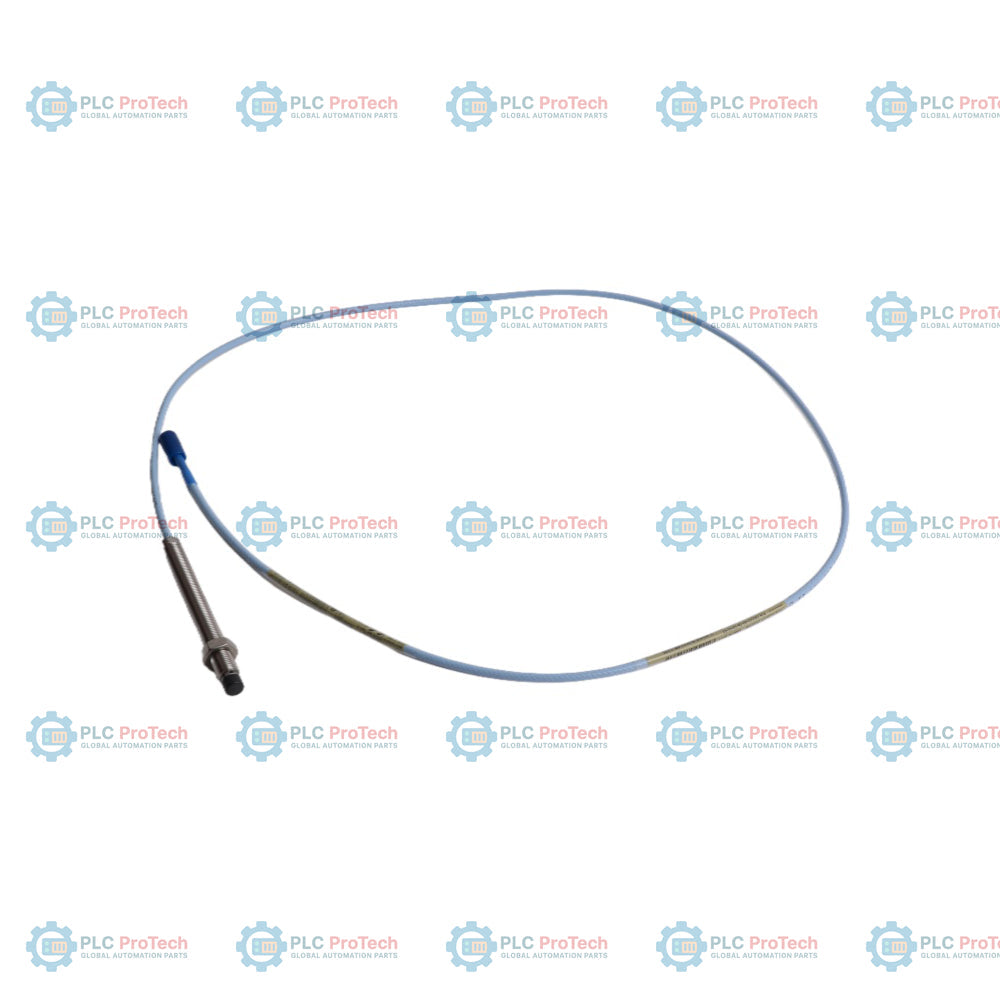

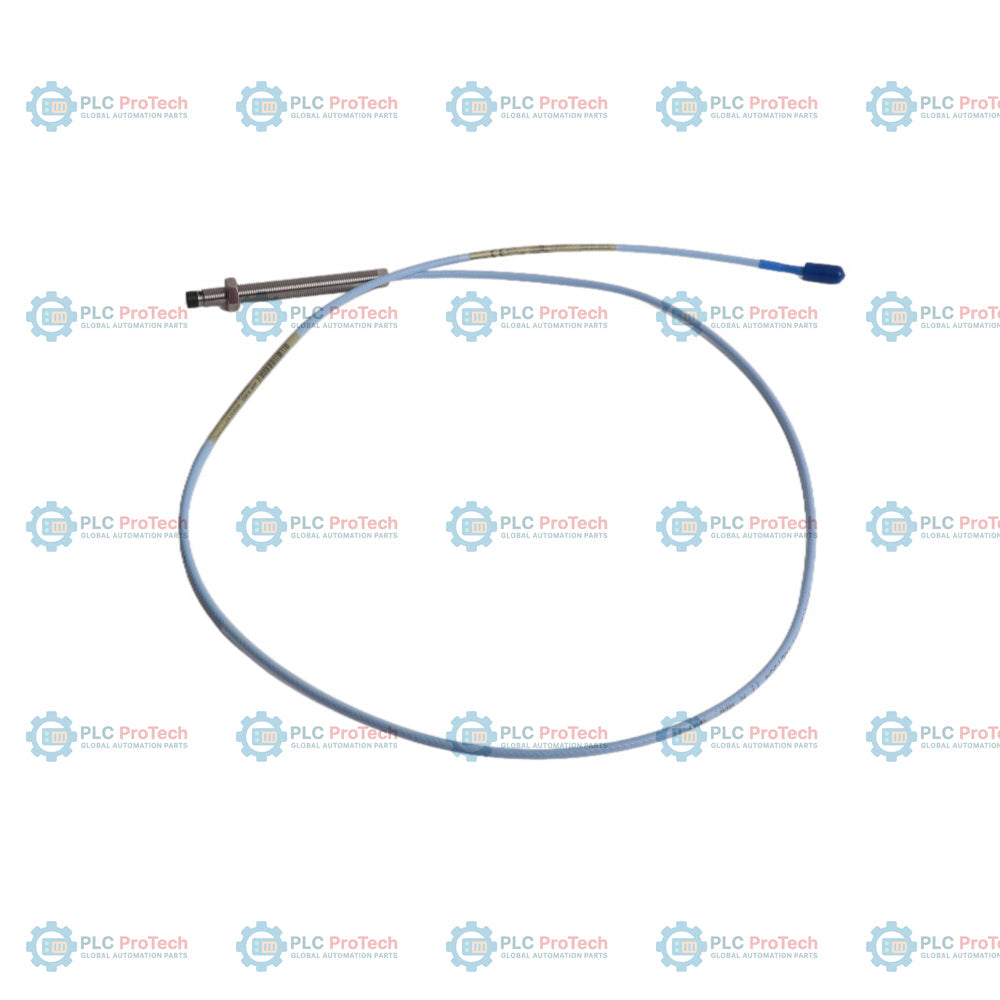

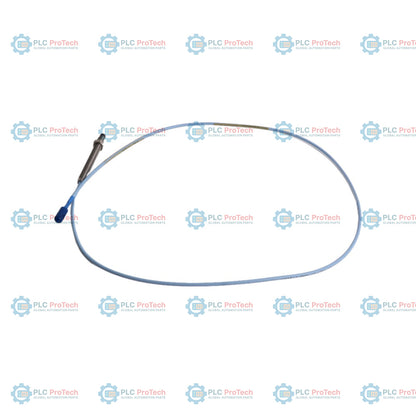

Le Bently Nevada 330101-00-33-10-12-05 est une sonde de proximité de haute précision configurée pour le système de transducteur de proximité 3300 XL 8 mm. Conçue pour la protection des machines sans contact, cette sonde spécifique est équipée d’un filetage standard 3/8-24 UNF, d’une longueur non filetée de 0,0 pouce et d’une longueur totale de boîtier de 3,3 pouces. Contrairement aux sondes de proximité standard, cette variante est équipée d’un câble FluidLoc breveté. La conception FluidLoc crée une barrière interne qui empêche les huiles lubrifiantes, les fluides industriels et les gaz de procédé de migrer hors du carter de la machine par l’âme intérieure du câble. Dotée d’un connecteur coaxial miniature ClickLoc et d’une longueur totale de câble de 1,0 mètre, cette configuration sans armure est entièrement certifiée par les homologations pour zones dangereuses ATEX, IECEx et CSA. Fonctionnant selon les principes des courants de Foucault, elle s’associe parfaitement aux capteurs Proximitor de la série 330180 et aux câbles d’extension standard pour assurer une surveillance continue des vibrations et de la position de l’arbre sur des équipements rotatifs critiques tels que les turbines à vapeur, les compresseurs haute pression et les pompes de procédé.

Caractéristiques

• Diamètre central de l’extrémité de 8 mm optimisé pour les mesures de déplacement par courants de Foucault sans contact.
• Corps de sonde entièrement fileté de 3,3 pouces en laiton et acier inoxydable, sans section non filetée (longueur non filetée de 0,0 pouce).
• La conception spécialisée du câble FluidLoc empêche les fuites d’huile, d’eau et de gaz le long de l’âme intérieure du câble.
• Le connecteur coaxial miniature ClickLoc assure une connexion sûre et robuste avec un clic audible et tactile.
• Longueur totale de câble de 1,0 mètre conçue pour une intégration standard dans des chaînes de surveillance de 5 ou 9 mètres.
• Approuvée pour les environnements dangereux conformément aux certifications ATEX, IECEx et CSA (option 05).
• Conception extrêmement robuste avec moulage TipLoc pour une liaison exceptionnellement résistante entre l’extrémité de la sonde et le corps.

Applications

• Surveillance des vibrations radiales et des mouvements dynamiques de l’arbre sur les turbines à vapeur et à gaz haute pression.
• Mesures de la position de poussée axiale et du déplacement de l’arbre dans les compresseurs et réducteurs rotatifs.
• Mesures du carter de machine et du logement de palier sur des pompes d’alimentation de chaudière haute température.
• Boucles de protection des machines critiques nécessitant une isolation étanche à l’huile par barrière à travers le câblage des capteurs.
• Installations à sécurité intrinsèque et non incendiaires dans des environnements dangereux de classe I, division 1 / zone 0.

Informations de commande

Caractéristiques techniques

Connexions et interfaces

Directives d’installation

• Montez la sonde sur le logement de palier ou le carter à l’aide du filetage 3/8-24 UNF. Serrez fermement le contre-écrou.
• Veillez à ce que la longueur maximale de prise de filetage ne dépasse pas 0,563 pouce (14,3 mm) afin d’éviter tout coincement mécanique dans l’alésage de montage.
• Réglez l’écartement approprié de la sonde conformément aux spécifications du système (normalement calibré avec une polarisation de -10,0 Vcc ou un écartement d’environ 1,27 mm / 50 mils par rapport à une cible en acier AISI 4140).
• Maintenez un rayon de courbure minimal du câble de 25,4 mm (1,0 pouce) lors de l’acheminement du câble FluidLoc afin d’éviter d’endommager les conducteurs internes.
• Serrez les connexions ClickLoc plaquées or à la main jusqu’à ce qu’elles s’enclenchent physiquement. N’utilisez pas de pinces sur les connecteurs plaqués or.
• Isolez et mettez correctement le blindage du câble à la terre uniquement du côté du Proximitor afin d’éviter les boucles de masse dans les armoires électriques.

Conformité et certifications

• ATEX / IECEx : Ex ia IIC T5...T1 Ga ; Ex ia IIIC T90 Celsius...T280 Celsius Dc ; Ex ec IIC T5...T1 Gc pour les installations en zone dangereuse.
• CSA / cULus : Certifié pour les zones dangereuses de classe I, division 1, groupes A, B, C et D ; classe I, zone 0, AEx ia IIC.
• Marquage CE : Conforme aux normes de la directive CEM de l’Union européenne.
