Bently Nevada 330101-00-39-15-11-05 3300 XL Sonde de proximité de 8 mm

Présentation du produit

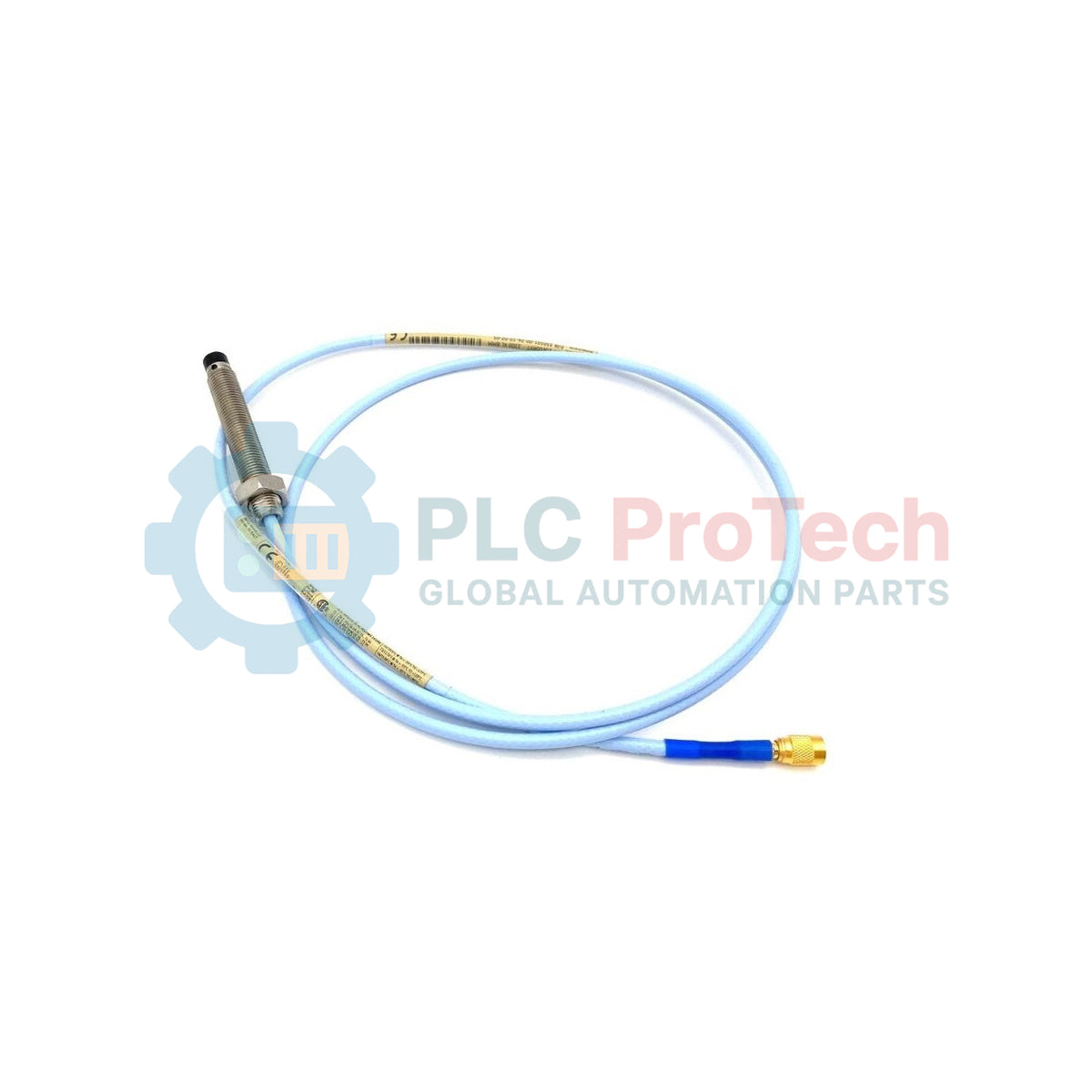

Le 330101-00-39-15-11-05 est un capteur de courants de Foucault haute performance conçu pour le système de transducteur de proximité 3300 XL. Conçue pour la protection des machines critiques, cette 330101-00-39-15-11-05 sonde fournit des mesures sans contact du déplacement et des vibrations sur les arbres tournants. Elle est largement utilisée dans des environnements à haut risque tels que les raffineries de pétrole, les usines de traitement du gaz naturel et les exploitations minières de grande envergure afin de surveiller les turbines à vapeur, les compresseurs centrifuges et les grands moteurs industriels. En fournissant aux systèmes de surveillance des données présentant une résolution inférieure au micromètre, cette sonde permet aux opérateurs de détecter les premiers signes de désalignement de l’arbre, d’usure des paliers ou de déséquilibre du rotor. La mise en œuvre de ce capteur constitue une stratégie essentielle pour prévenir les défaillances catastrophiques des équipements, optimiser les intervalles de maintenance et réduire les arrêts imprévus coûteux dans les installations industrielles modernes.

Décomposition du suffixe

La configuration alphanumérique du 330101-00-39-15-11-05 définit les paramètres mécaniques et électriques spécifiques requis pour une installation précise sur site :

• 330101 : sonde 3300 XL de 8 mm avec filetage 3/8-24 UNF, fournie sans armure.

• -00 (longueur non filetée) : indique une longueur non filetée de 0,0 pouce, ce qui signifie que le boîtier entier est fileté.

• -39 (longueur totale du boîtier) : indique une longueur totale du boîtier de 3,9 pouces.

• -15 (longueur totale) : fournit une longueur électrique totale de 1,5 mètre (4,9 pieds) pour le câble de la sonde.

• -11 (connecteur/câble) : équipée d’un connecteur coaxial miniature ClickLoc et d’un protecteur de connecteur installé en usine. Elle intègre la technologie de câble FluidLoc, qui empêche l’huile et les autres liquides de migrer à travers le câble.

• -05 (homologations) : certifiée pour une utilisation mondiale en atmosphères dangereuses, avec notamment les homologations CSA, ATEX et IECEx.

Caractéristiques techniques

FAQ opérationnelle

Puis-je associer une sonde de 1,5 mètre à un câble d’extension de 9,0 mètres ?

Non. Pour maintenir l’étalonnage et la linéarité du système, la longueur électrique totale (sonde plus câble d’extension) doit correspondre aux exigences du capteur Proximitor. En règle générale, vous devez associer cette sonde de 1,5 mètre à un câble d’extension de 3,5 mètres pour obtenir un système de 5,0 mètres, ou à un câble de 7,5 mètres pour un système de 9,0 mètres.

Quel est l’avantage de l’option de câble FluidLoc ?

Le câble FluidLoc (option 11) est spécialement conçu pour les environnements où sont présents de l’huile, du liquide de refroidissement ou d’autres fluides industriels. Il contient une barrière interne qui empêche ces liquides de migrer à l’intérieur du câble et d’atteindre le connecteur ou le capteur Proximitor, protégeant ainsi l’intégrité électronique de la boucle.

Cette sonde est-elle compatible avec les anciens systèmes 3300 ?

Oui. Les composants 3300 XL de 8 mm sont conçus pour être rétrocompatibles avec les composants 3300 de 8 mm non-XL. Toutefois, pour obtenir des performances et une stabilité maximales, nous recommandons d’utiliser une chaîne de signal 3300 XL complète.

Guide d’ingénierie et d’installation

Réglage de l’entrefer et vérification de la tension

Un réglage correct de l’entrefer est essentiel pour garantir des mesures précises. Après avoir installé la sonde dans le support de montage, utilisez un multimètre numérique pour mesurer la tension de sortie CC au niveau du Proximitor. Pour un système 3300 XL standard, l’entrefer cible se situe généralement au centre de la plage linéaire, ce qui correspond à -10,0 VCC. Réglez la position de la sonde jusqu’à obtenir cette tension lorsque l’arbre se trouve à son point de référence axial normal.

Protection du connecteur et couple de serrage

Le connecteur ClickLoc (option 11) doit être serré à la main. N’utilisez pas de pinces, car elles pourraient endommager les contacts plaqués or. Vérifiez que le protecteur du connecteur est correctement installé afin de protéger la jonction contre les contaminants et les contraintes mécaniques. Lors du vissage de la sonde dans le boîtier, ne dépassez pas le couple maximal recommandé pour les filetages 3/8-24 (généralement 13,5 Nm ou 120 in-lb), afin d’éviter toute déformation du boîtier.

Résistance aux produits chimiques et aux environnements extrêmes

La sonde 3300 XL de 8 mm est dotée d’un embout en sulfure de polyphénylène (PPS), offrant une excellente résistance à la corrosion chimique et aux températures élevées pouvant atteindre 177 deg C. Pour les installations dans des zones soumises à de fortes vibrations, veillez à soutenir correctement le câble à l’aide de clips en acier inoxydable espacés tous les 30 cm afin d’éviter la rupture par fatigue des conducteurs coaxiaux.
