Bently Nevada 16710-65 Câble d'interconnexion

Présentation du produit

Le 16710-65  est un câble d’interconnexion blindé à 3 conducteurs et pour usage intensif, conçu pour préserver l’intégrité du signal entre les transducteurs de proximité et les systèmes de surveillance. Conçu pour les systèmes de protection des machines Bently Nevada 3300 et 3500, ce câble est essentiel pour transmettre des données critiques de vibration, de position et de vitesse dans des environnements industriels fortement soumis aux interférences. Sa construction blindée offre une protection mécanique supérieure contre l’abrasion physique et les forces d’écrasement couramment rencontrées dans les raffineries de pétrole, les centrales électriques et les installations de fabrication lourde. Grâce à un câblage de calibre 22 AWG et à un blindage robuste, le 16710-65 élimine efficacement les interférences électromagnétiques (EMI) susceptibles de provoquer de fausses alarmes ou une dérive du signal. L’utilisation de câbles Bently Nevada d’origine constitue une stratégie essentielle pour garantir la fiabilité de l’instrumentation des turbomachines (TSI), en réduisant directement les arrêts imprévus grâce à une transmission stable et haute fidélité des données.

Décomposition du suffixe

Le numéro de modèle 16710-65 suit une logique de configuration Bently Nevada spécifique concernant la longueur et le raccordement :

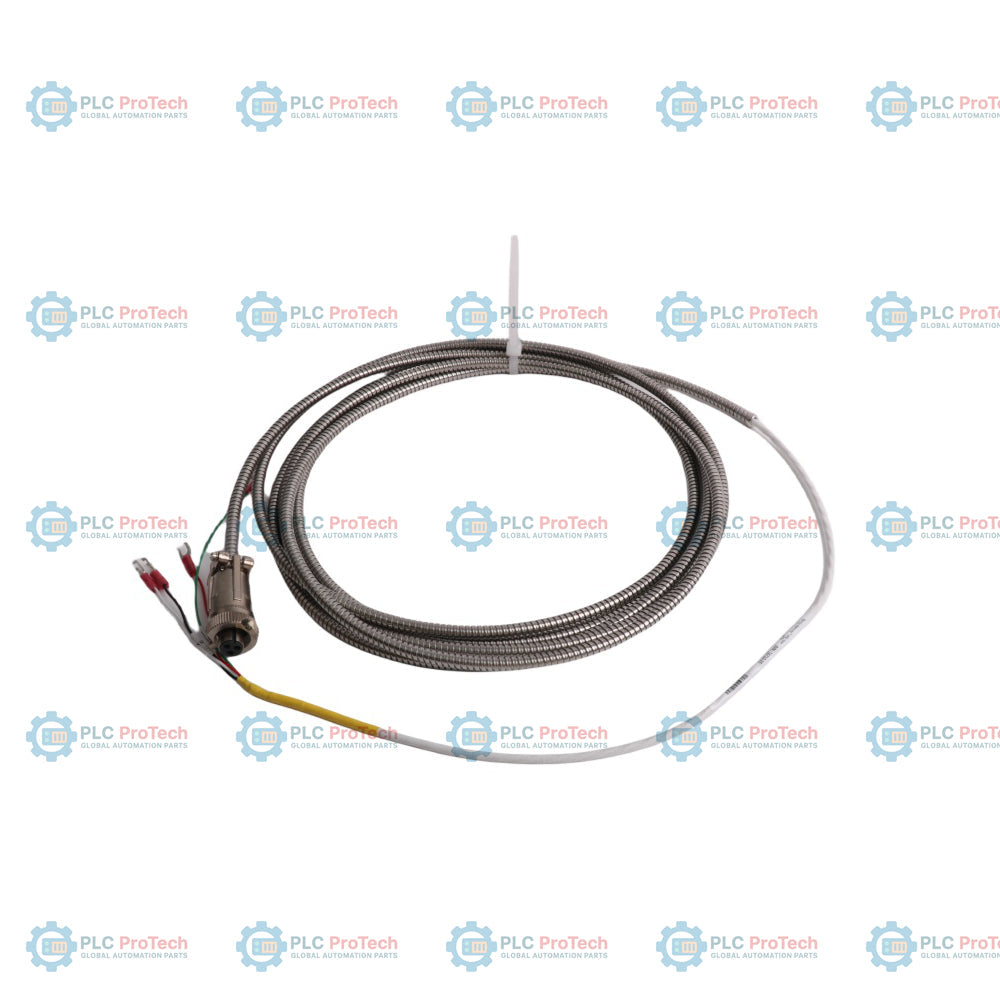

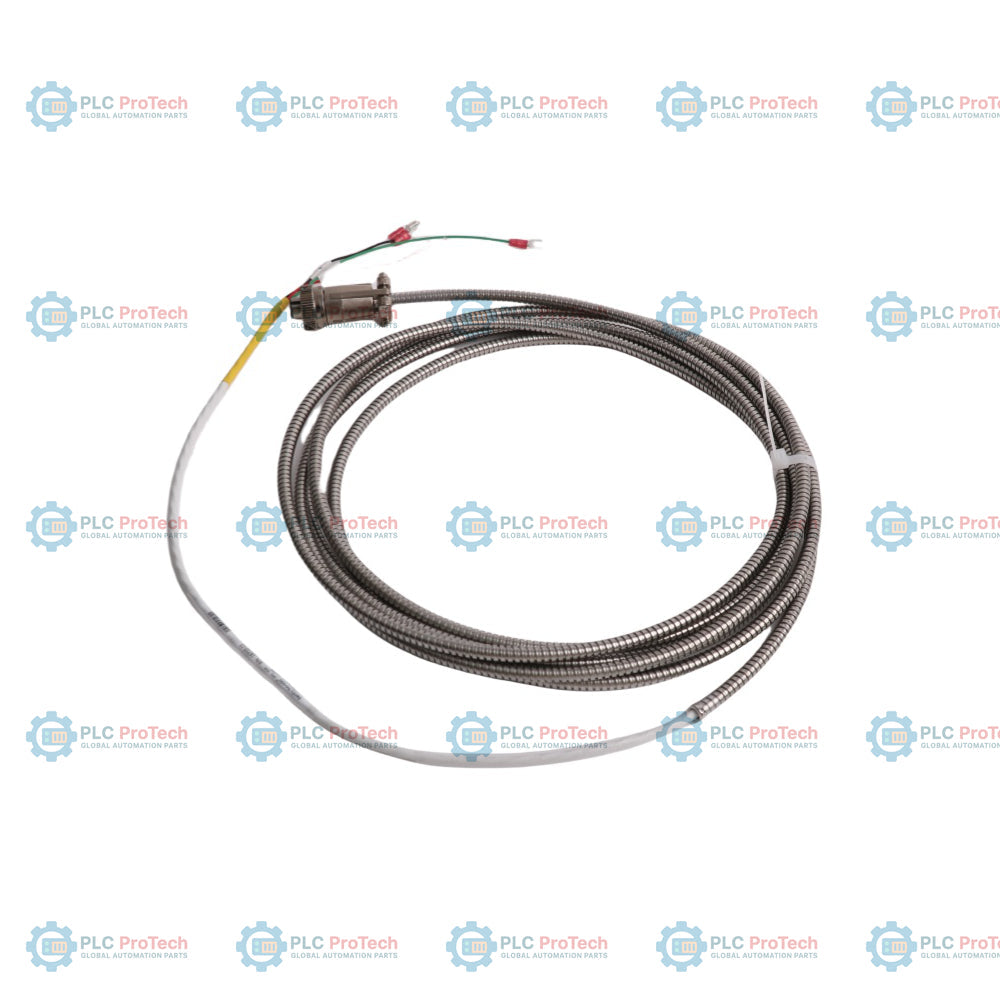

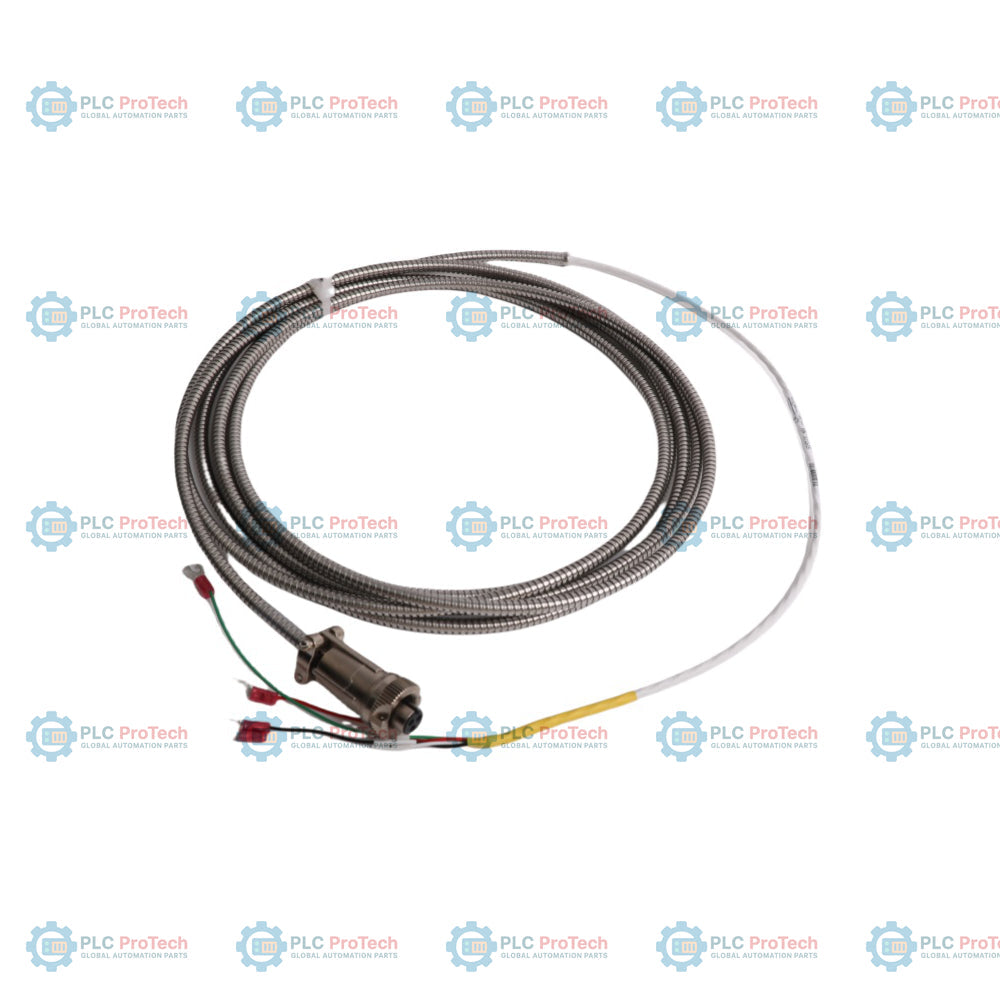

• 16710 : désigne le type de base de l’ensemble de câbles. Celui-ci comprend un câble blindé à 3 conducteurs de calibre 22 AWG (0,5 mm2), logé dans une armure flexible en acier inoxydable. L’ensemble est doté d’une fiche préinstallée à 3 broches femelles côté capteur et de cosses à œillet côté moniteur.

• -65 : indique la longueur totale du câble. Dans cette configuration, le câble est fabriqué avec précision sur une longueur de 65 pieds (environ 20 mètres), ce qui permet de couvrir une distance importante entre la boîte de jonction installée sur le terrain et l’armoire de commande centralisée.

Caractéristiques techniques

FAQ techniques

La gaine blindée assure-t-elle l’étanchéité à l’environnement ?

L’armure en acier inoxydable offre une protection mécanique exceptionnelle contre les chocs et l’abrasion ; toutefois, elle n’est pas étanche aux liquides. Pour les applications impliquant une immersion permanente ou des projections importantes de produits chimiques, le câble doit être acheminé dans un conduit supplémentaire étanche aux liquides ou installé dans des chemins de câbles étanches.

Ce câble peut-il être raccourci sur site ?

Bien qu’il soit techniquement possible de couper l’extrémité avec les cosses, cela n’est pas recommandé, car cette opération détruit le raccordement certifié en usine. Les modifications sur site peuvent introduire des désadaptations d’impédance ou des discontinuités du blindage. Il est recommandé de commander la longueur spécifique requise pour l’installation.

Le blindage est-il relié à la fiche ?

Le blindage est généralement isolé au niveau de la fiche côté capteur afin d’éviter les boucles de masse. Dans une installation Bently Nevada standard, le blindage doit être mis à la terre uniquement au niveau du rack de surveillance ou du point commun dans le boîtier de conditionnement du signal.

Guide d’ingénierie et d’installation

Intégrité du blindage et de la mise à la terre

Une mise à la terre correcte est le facteur le plus critique lors de l’installation du 16710-65. Le blindage du câble doit être raccordé à la terre de l’instrument dans le rack 3500 ou le boîtier Proximitor. Assurez-vous que le blindage ne soit pas mis accidentellement à la terre côté capteur ni au niveau de boîtes de jonction intermédiaires. Le fait de laisser le blindage « flottant » côté capteur empêche les courants de masse circulants susceptibles de perturber les signaux de vibration basse tension.

Rayon de courbure et contraintes mécaniques

Malgré son armure flexible, le câble possède un rayon de courbure minimal qu’il faut respecter afin d’éviter la fatigue des conducteurs internes. Évitez les courbures serrées à 90 degrés. Lors de la fixation du câble sur des supports de machine ou dans des chemins de câbles, utilisez des colliers ou des attaches en acier inoxydable qui ne compriment pas l’armure, car une détérioration de l’isolation interne peut entraîner des courts-circuits intermittents.

Acheminement en zone dangereuse

Dans les environnements de classe 1, division 1 ou de zone 0/1, assurez-vous que le câble armé est installé conformément aux normes locales relatives au câblage antidéflagrant ou à sécurité intrinsèque. L’armure fournit une protection mécanique, mais ne remplace pas la nécessité d’utiliser des presse-étoupes ou des joints certifiés là où le câble pénètre dans une enceinte pressurisée ou antidéflagrante.
