Bently Nevada 330101-00-40-10-01-05 3300 XL Sonde de proximité de 8 mm

Description

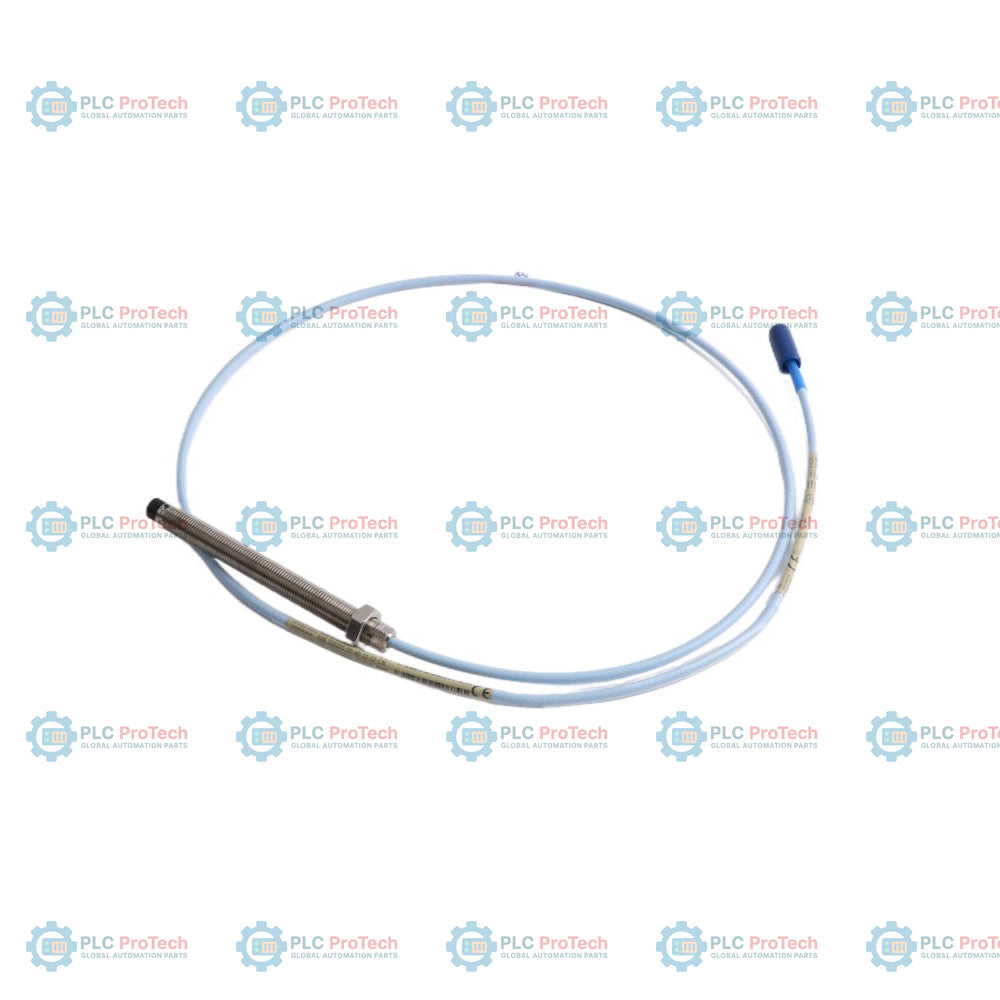

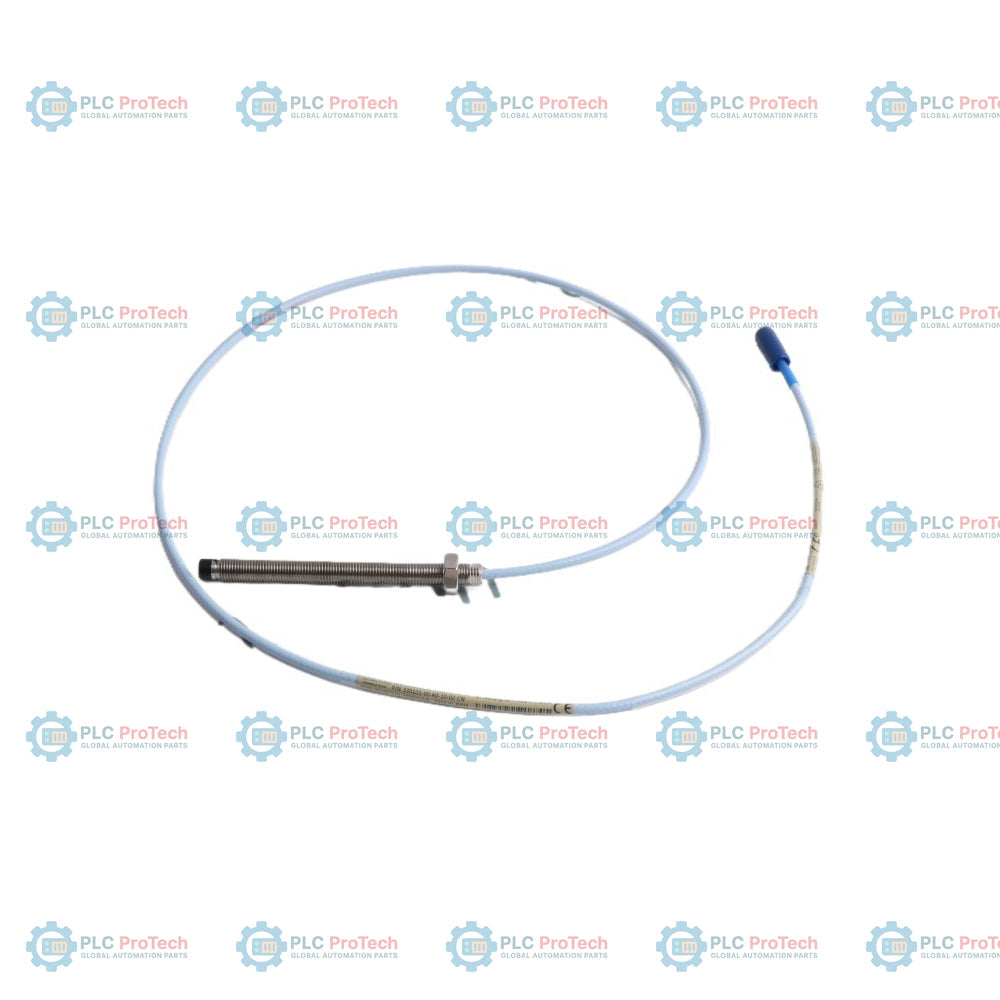

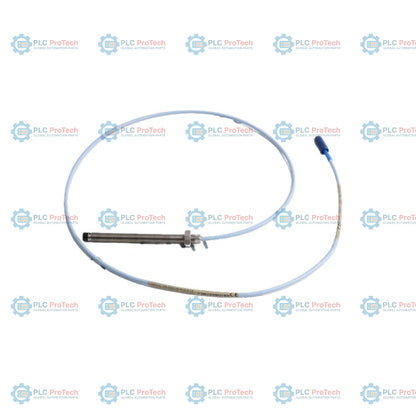

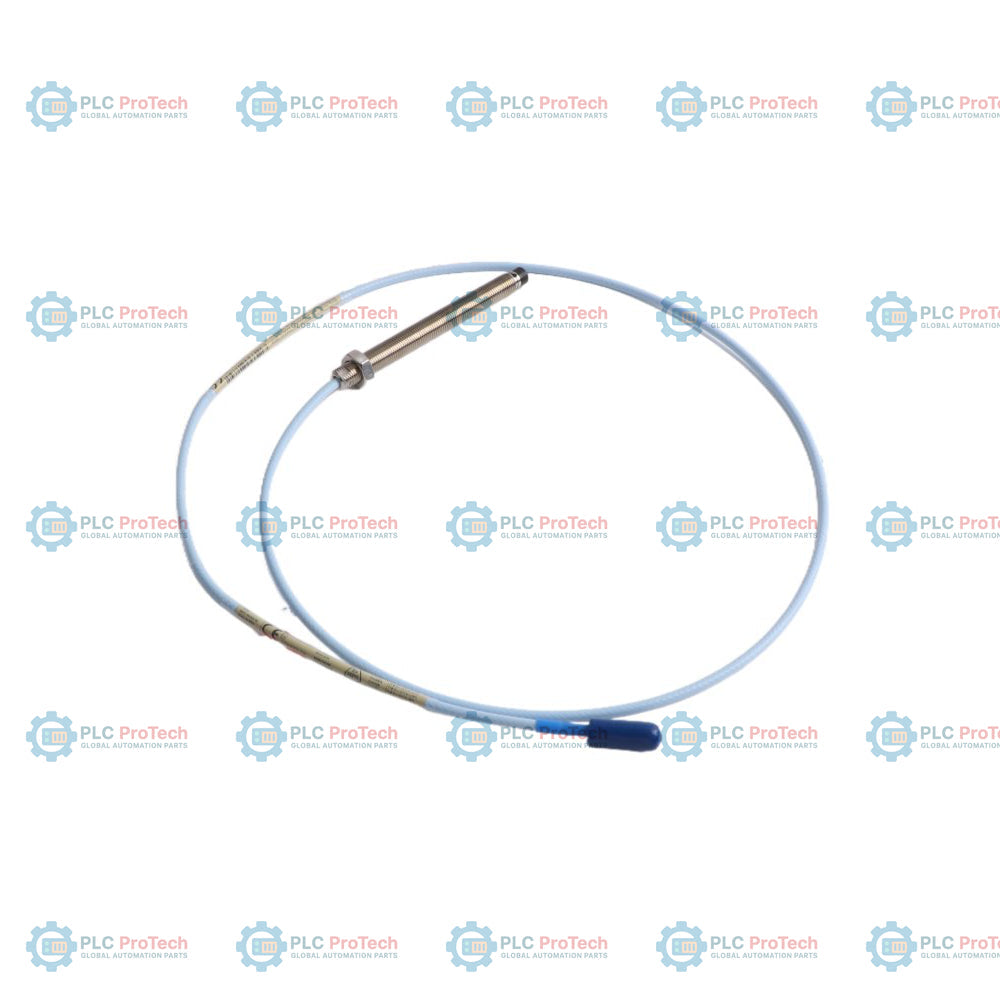

Le Bently Nevada 330101-00-40-10-01-05 est une sonde de proximité 3300 XL 8 mm haute précision et non armée, conçue pour effectuer des mesures continues et sans contact des vibrations et du déplacement de l'arbre sur des machines industrielles tournantes critiques. Cette variante spécifique est dotée d'un corps entièrement fileté 3/8-24 UNF, d'une longueur non filetée de 0,0 pouce et d'une longueur totale de boîtier de 4,0 pouces. Équipée d'un câble standard non armé de 1,0 mètre (3,3 pieds), elle se termine par un connecteur coaxial miniature ClickLoc et un protecteur de connecteur intégré. Ce protecteur préinstallé assure une étanchéité environnementale robuste au niveau de la jonction, protégeant la connexion électrique contre l'huile, l'humidité et la contamination par les particules, sans nécessiter de blindage externe par conduit.

Faisant partie de la chaîne de surveillance Bently Nevada 3300 XL, cette sonde fonctionne de manière transparente avec un capteur Proximitor associé et un câble d'extension pour fournir des signaux de déplacement d'une grande précision. Avec sa configuration d'homologation d'agence 05, cette sonde répond aux normes internationales strictes applicables aux zones dangereuses, notamment aux homologations CSA, ATEX et IECEx. Elle convient ainsi parfaitement aux environnements exigeants tels que les installations pétrochimiques, les centrales électriques et les installations de turbines à gaz, où la protection antidéflagrante des machines constitue une exigence opérationnelle stricte.

Caractéristiques

• Corps fileté standard en acier inoxydable avec filetage 3/8-24 UNF, longueur de boîtier de 4,0 pouces et longueur non filetée de 0,0 pouce (boîtier entièrement fileté).
• Comprend un protecteur de connecteur ClickLoc installé en usine, qui assure l'étanchéité environnementale du connecteur coaxial miniature.
• Câble standard non armé de 1,0 mètre (3,3 pieds), conçu pour assurer une transmission stable du signal et des pertes électriques minimales.
• Embout robuste en sulfure de polyphénylène (PPS) avancé, conçu pour résister aux fluides de procédé agressifs et aux différentiels de pression extrêmes.
• Interchangeable au sein de la série de transducteurs de proximité Bently Nevada 3300 XL 8 mm.
• Certifications de sécurité intrinsèque et de protection contre les étincelles pour une utilisation dans les zones dangereuses du monde entier.

Applications

Cette configuration de sonde de proximité 3300 XL 8 mm est couramment utilisée dans les systèmes critiques de protection des machines tournantes, notamment :

• Surveillance des vibrations de l'arbre de la turbine et de la position radiale dans les turbines à vapeur et à gaz.
• Suivi du déplacement axial du rotor dans les compresseurs industriels haute pression.
• Mesure de l'épaisseur du film d'huile et de l'usure des paliers dans les pompes et générateurs industriels lourds.
• Diagnostic des machines et maintenance prédictive dans les secteurs pétrochimique, minier et de la production d'électricité.

Informations de commande

Spécifications techniques

Directives d'installation

Pour garantir des mesures précises et prolonger la durée de vie du système, les pratiques industrielles suivantes doivent être appliquées :

• Étalonnage et réglage de l'écartement de la sonde : Réglez l'écartement mécanique initial à l'aide d'un voltmètre numérique connecté à la sortie du capteur Proximitor. Pour l'étalonnage sur acier AISI 4140 standard, l'écartement est généralement réglé à 1.27 mm (50 mils), ce qui correspond à une sortie de -10 Vcc au point médian nominal de la plage linéaire.
• Limites du filetage : Assurez-vous que la prise du filetage ne dépasse pas 0.563 pouces (14.3 mm) lors de l'assemblage afin d'éviter d'endommager le filetage ou de provoquer un grippage dans le boîtier.
• Protection du connecteur : Maintenez une connexion coaxiale serrée à la main. Le protecteur de connecteur fourni en usine doit être correctement positionné sur le raccord afin de garantir une étanchéité à l'eau et une résistance à l'huile contre les projections industrielles localisées.
• Blindage des câbles : Mettez correctement à la terre et blindé les câbles de la sonde afin de réduire les interférences électriques. Évitez d'acheminer les lignes du capteur de proximité à proximité ou parallèlement à des câbles d'alimentation à courant élevé.

Conformité et certifications

Cette sonde de proximité est conçue et certifiée pour respecter les exigences internationales applicables aux zones dangereuses :

• CSA : Homologué pour les zones dangereuses de division 1 et de division 2.
• ATEX/IECEx : Certifié Ex ia IIC T5...T1 Ga pour les applications à sécurité intrinsèque, et Ex nA/ec IIC T5...T1 Gc pour une sécurité accrue.
• RoHS : Conforme aux restrictions environnementales relatives aux produits chimiques.
