Description

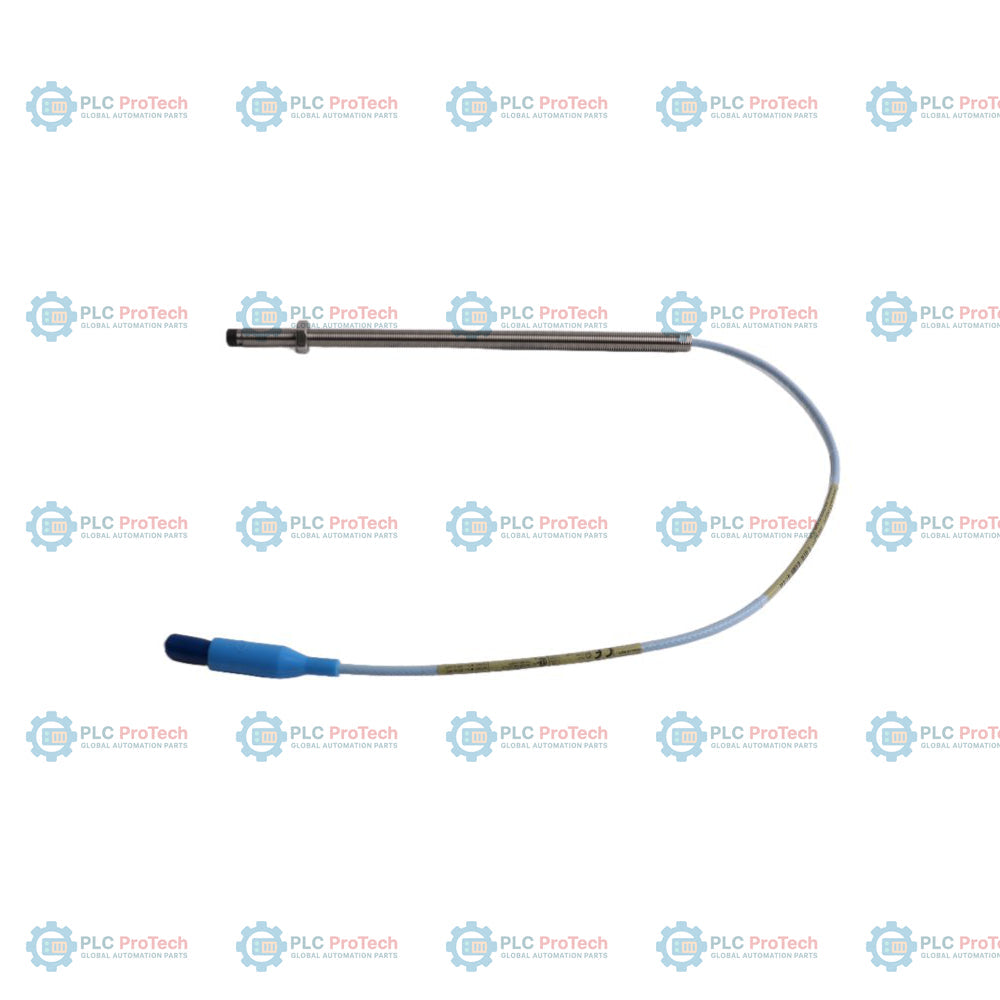

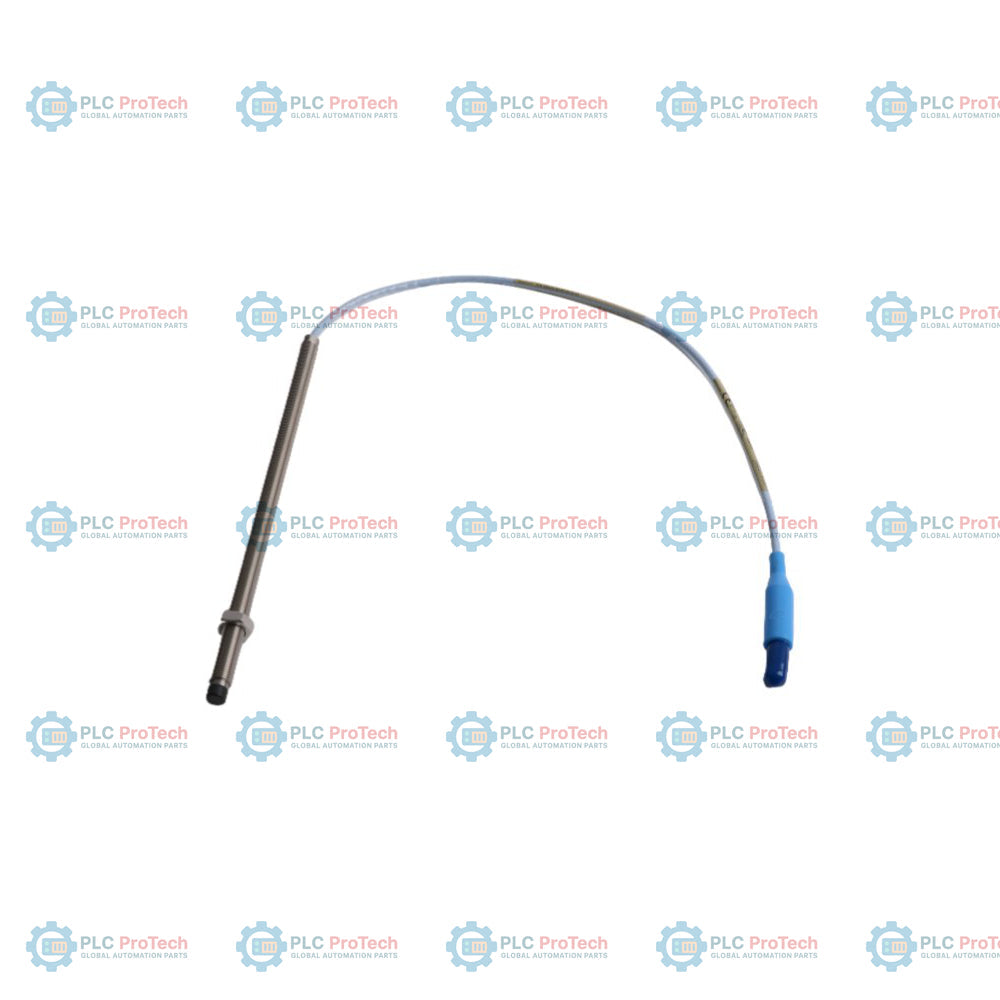

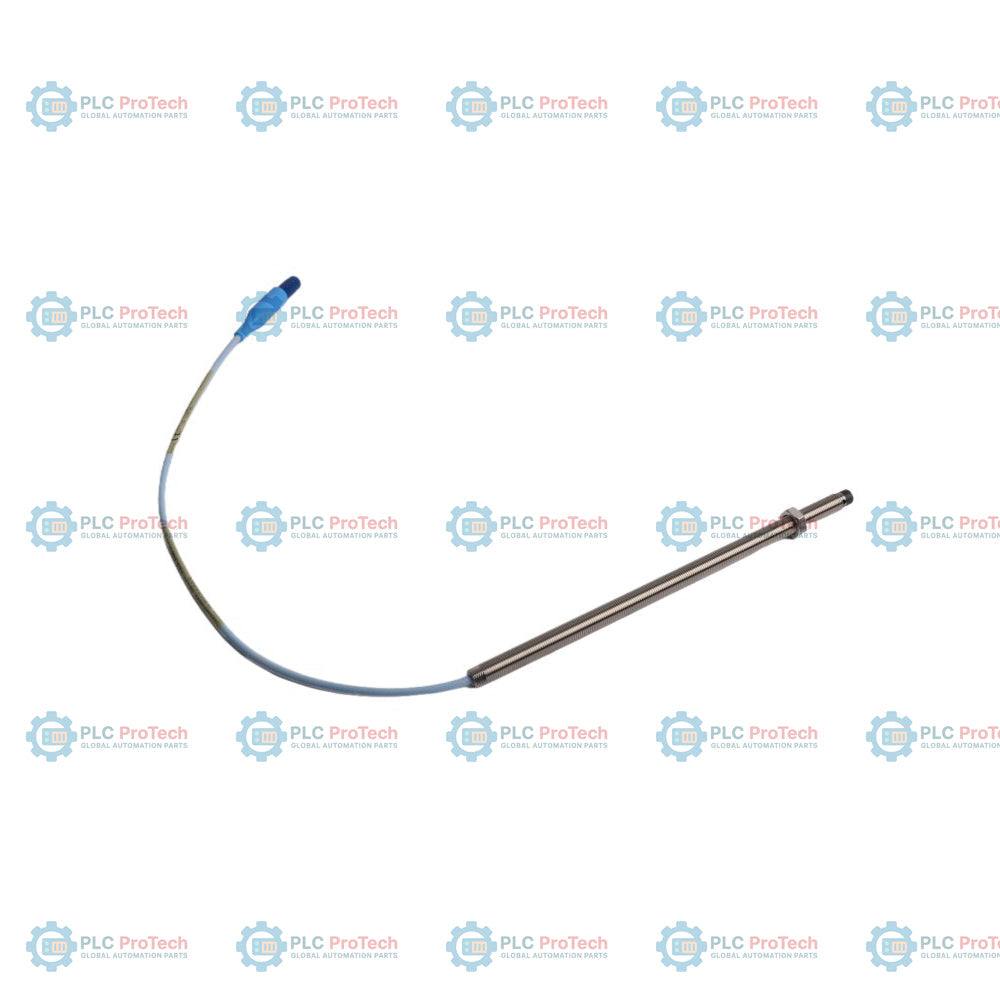

Conçu pour la surveillance de machines tournantes de haute précision, le Bently Nevada 330101-00-80-10-02-00 est une sonde de proximité à courants de Foucault de 8 mm destinée à mesurer sans contact les vibrations et la position de l’arbre. Cette configuration exacte est dotée d’un boîtier à filetage standard 3/8-24 UNF et est entièrement filetée (longueur non filetée de 0,0 pouce), avec une longueur totale de boîtier étendue de 8,0 pouces. Elle intègre un câble coaxial standard de 1,0 mètre sans blindage, terminé par un connecteur ClickLoc miniature. Dépourvue d’homologations pour zones dangereuses, cette variante est optimisée pour une installation économique dans des environnements industriels à usage général où une protection mécanique ou des protecteurs de connecteur ne sont pas nécessaires.

En tant que composant clé du système de transducteur de proximité 3300 XL 8 mm, cette sonde fonctionne selon le principe des courants de Foucault pour mesurer les distances statiques et dynamiques entre son extrémité et une cible conductrice, généralement un arbre en acier AISI 4140. Elle s’associe parfaitement à un capteur Proximitor 3300 XL et à un câble d’extension correspondant, offrant une plage linéaire de 2,0 mm (80 mils) avec un facteur d’échelle incrémental de 7,87 V/mm (200 mV/mil). Ce système fournit des mesures de déplacement très précises, essentielles aux systèmes de protection des machines et de maintenance prédictive, tels que le châssis de la série Bently Nevada 3500.

Caractéristiques

• Boîtier entièrement fileté (longueur non filetée de 0,0 po) et boîtier long de 8,0 po au total, idéal pour les logements de paliers profonds.
• Configuration standard avec câble coaxial non blindé de 1,0 mètre (3,3 pieds).
• Le connecteur coaxial miniature ClickLoc standard offre une connexion compacte aux câbles d’extension.
• La technologie de transducteur à courants de Foucault haute performance assure une mesure fiable sans contact.
• Entièrement compatible avec les systèmes de surveillance Bently Nevada 3300 XL et les modules de châssis 3500.
• La conception avec joint torique en Viton assure une étanchéité hautement résistante à la pression différentielle.

Applications

• Surveillance des vibrations radiales des arbres de turbines à vapeur et à gaz.
• Mesure de la position axiale et du déplacement des arbres de compresseurs, de détendeurs et de pompes.
• Usure des paliers de butée et suivi de la dynamique du rotor dans les grandes machines tournantes.
• Installations permanentes de protection des machines sur les paliers industriels.

Informations de commande

Spécifications techniques

Consignes d'installation

Pour garantir des performances optimales et éviter une défaillance prématurée de la sonde de proximité 3300 XL lors de l'installation, respectez les consignes suivantes :

• Écart de la sonde : Montez la sonde avec l'écart de dégagement mécanique approprié (généralement étalonné à -9 Vcc, soit environ 1,27 mm / 50 mils) correspondant à la ligne centrale cible de la plage linéaire.
• Engagement du filetage : Ne dépassez pas l'engagement maximal recommandé de 0,563 pouce pour les filetages 3/8-24 afin d'éviter tout grippage.
• Routage des câbles : Acheminez toujours les câbles de la sonde et de la rallonge avec un blindage et une mise à la terre appropriés, et en les isolant des lignes haute tension. Utilisez des conduits ou des chemins de câbles pour éviter les dommages mécaniques.
• Limites de couple : Les connecteurs doivent être serrés uniquement à la main. N'utilisez pas d'outils sur les connecteurs dorés ClickLoc afin d'éviter d'endommager le placage doré et la structure physique.
