Description

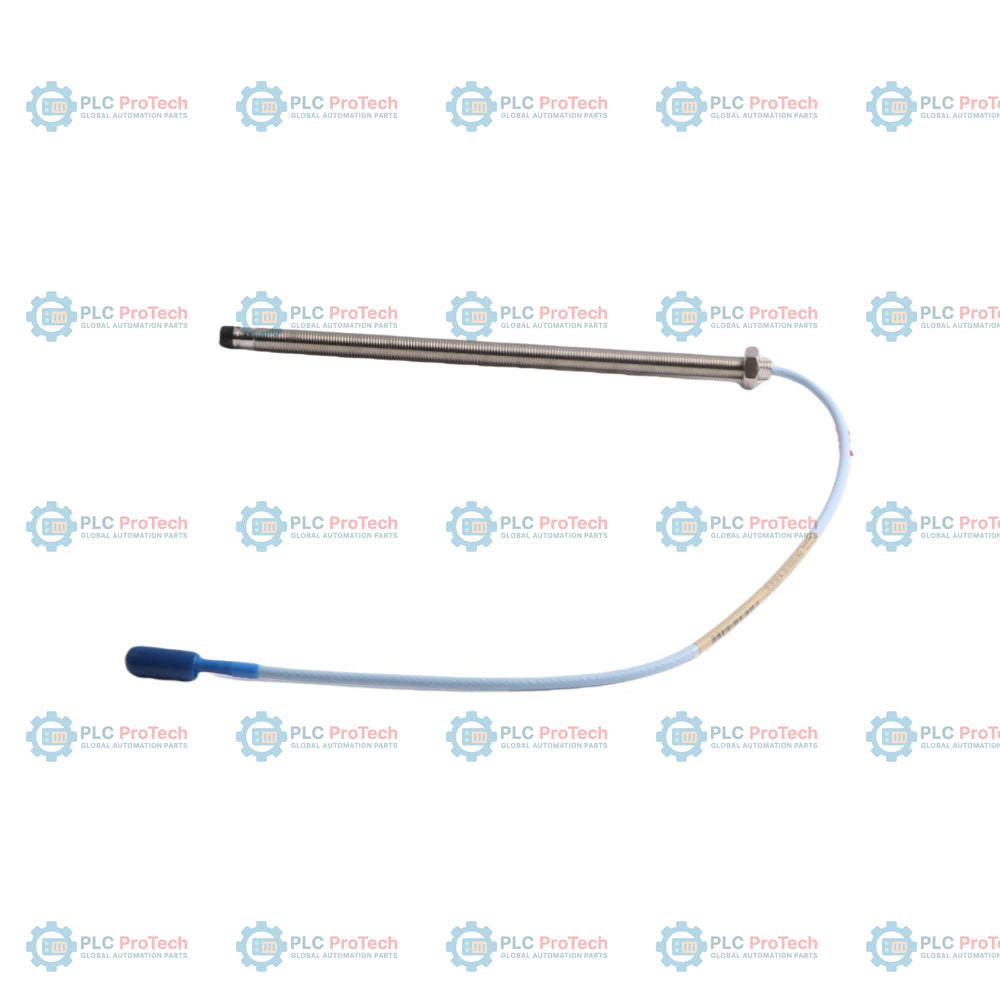

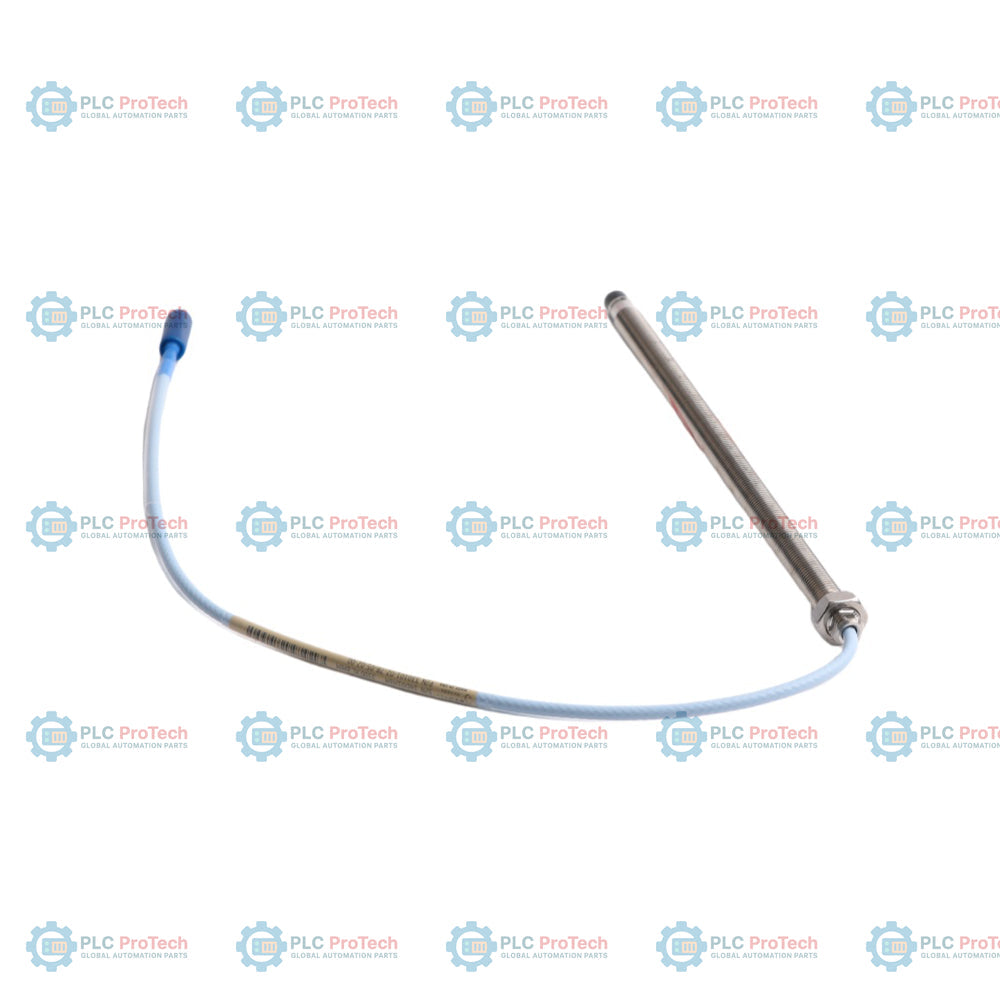

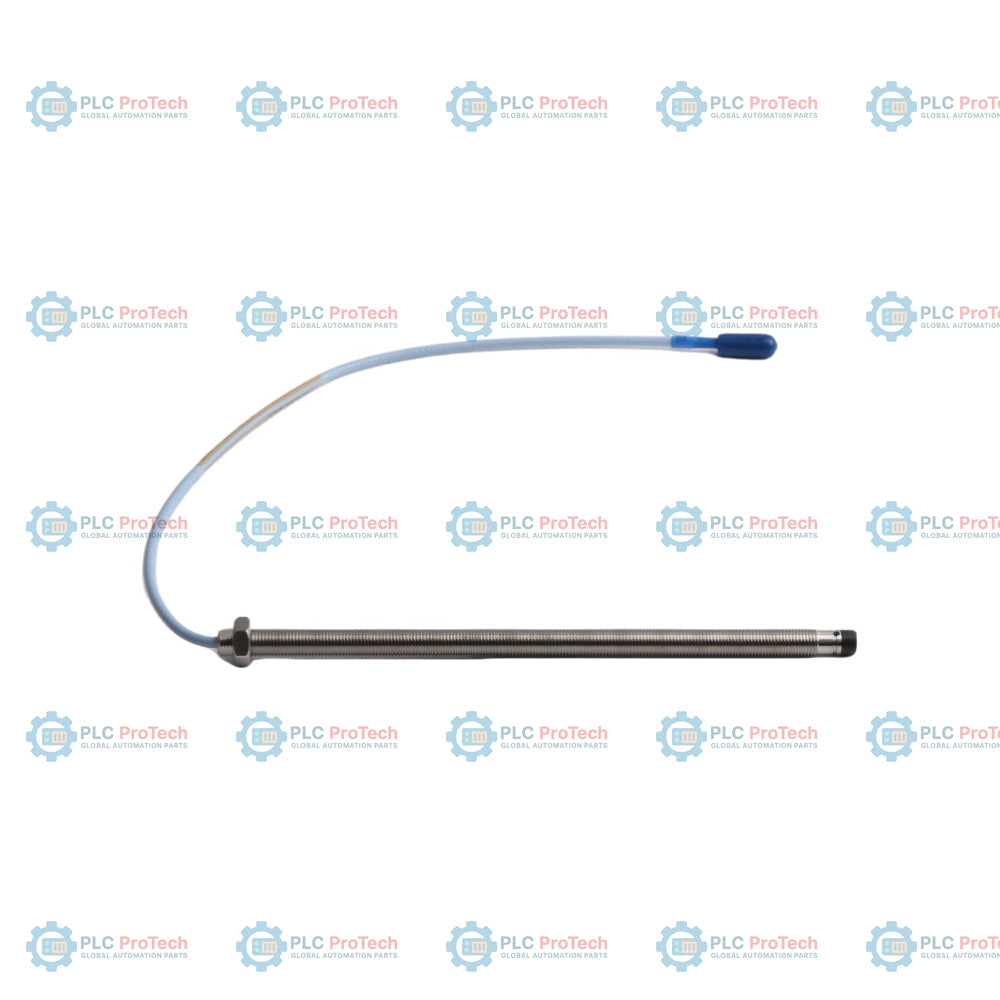

Le Bently Nevada 330101-02-32-10-02-05 est une sonde de proximité de 8 mm de haute précision appartenant au système de transducteur de proximité 3300 XL 8 mm, standard dans l’industrie. Cette variante est configurée avec une longueur non filetée de 0,2 pouce et une longueur totale de boîtier de 3,2 pouces, avec un filetage standard 3/8-24 UNF. Elle est dépourvue d’armure mécanique, ce qui offre un profil d’acheminement des câbles léger et très flexible, adapté aux installations où une protection externe n’est pas requise ou lorsque le câble passe dans des conduits dédiés distincts.

Composant essentiel des systèmes de surveillance des vibrations et de protection des machines, cette sonde de proximité utilise le principe de fonctionnement des courants de Foucault pour effectuer des mesures sans contact des vibrations de l’arbre et de la position axiale. Elle s’interface parfaitement avec un capteur Proximitor de la série 330180 et un câble d’extension standard 3300 XL de manière à constituer une chaîne de transducteurs complète de 5 ou 9 mètres. La configuration se termine par un câble standard de 1,0 mètre (3,3 pieds) muni d’un connecteur coaxial miniature ClickLoc (sans protecteur de connecteur), garantissant une transmission du signal à faible atténuation. Certifiée selon le code d’option 05, cette sonde satisfait aux normes de sécurité rigoureuses CSA, ATEX et IECEx pour un fonctionnement fiable dans les zones industrielles dangereuses et explosives.

Caractéristiques

• Diamètre de pointe robuste de 8 mm, optimisé pour une surveillance fiable et sans contact du déplacement par courants de Foucault.
• Longueur non filetée personnalisée de 0,2 pouce, associée à une longueur de boîtier filetée de 3,2 pouces, pour un positionnement précis sur le support.
• La conception non armée offre une excellente flexibilité pour l’acheminement standard des câbles coaxiaux.
• Câble standard de 1,0 mètre (3,3 pieds), conçu pour minimiser le mou dans les installations de machines compactes.
• Équipée d’un connecteur coaxial miniature haute durabilité ClickLoc, elle offre une interface électrique robuste.
• L’option d’homologation 05 assure nativement la conformité aux directives ATEX, IECEx et CSA relatives aux zones dangereuses.

Applications

Cette sonde de proximité est utilisée dans le monde entier dans les industries lourdes (production d’électricité, pétrole et gaz, et traitement chimique) pour protéger les équipements rotatifs critiques, tels que :

• Analyse des vibrations de l’arbre et de la position axiale des turbines à vapeur et à gaz.
• Surveillance du déplacement du rotor des compresseurs centrifuges et des pompes à grand débit.
• Arrêts de protection critiques des machines tournantes.
• Installations sur les carters de roulements de réducteurs industriels, de moteurs et de générateurs.

Informations de commande

Spécifications techniques

Directives d’installation

Pour garantir un étalonnage précis du signal et éviter tout dommage physique à l’équipement, les directives d’installation suivantes doivent être respectées :

• Réglez toujours l’écart physique de la sonde à l’aide d’un calibrateur ou d’un voltmètre afin de le faire correspondre au facteur d’échelle du système (généralement réglé à 1.27 mm ou 50 mils).
• Assurez-vous que la surface de l’arbre ciblé est propre, exempte de rayures et constituée d’acier AISI 4140 standard pour un alignement optimal de l’étalonnage.
• Évitez de dépasser les limites maximales d’engagement du filetage (0.563 pouces pour les filetages 3/8-24 UNF) lors de l’installation sur le carter de la machine.
• Acheminez les câbles avec un blindage approprié et des techniques de mise à la terre électrique adéquates afin de réduire les bruits ou interférences industriels potentiels.
• Respectez toutes les barrières de sécurité intrinsèque et tous les paramètres des schémas lors de l’installation dans des environnements dangereux certifiés.

Conformité et certifications
