Description

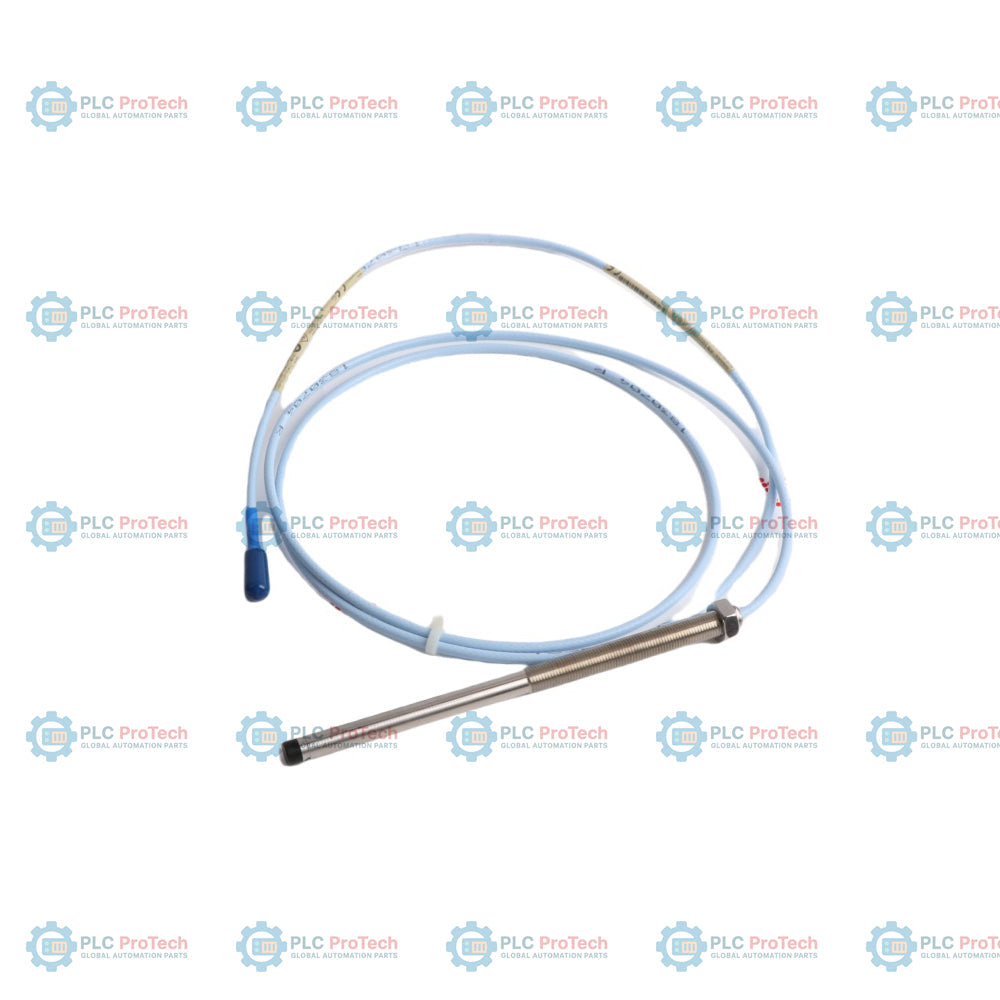

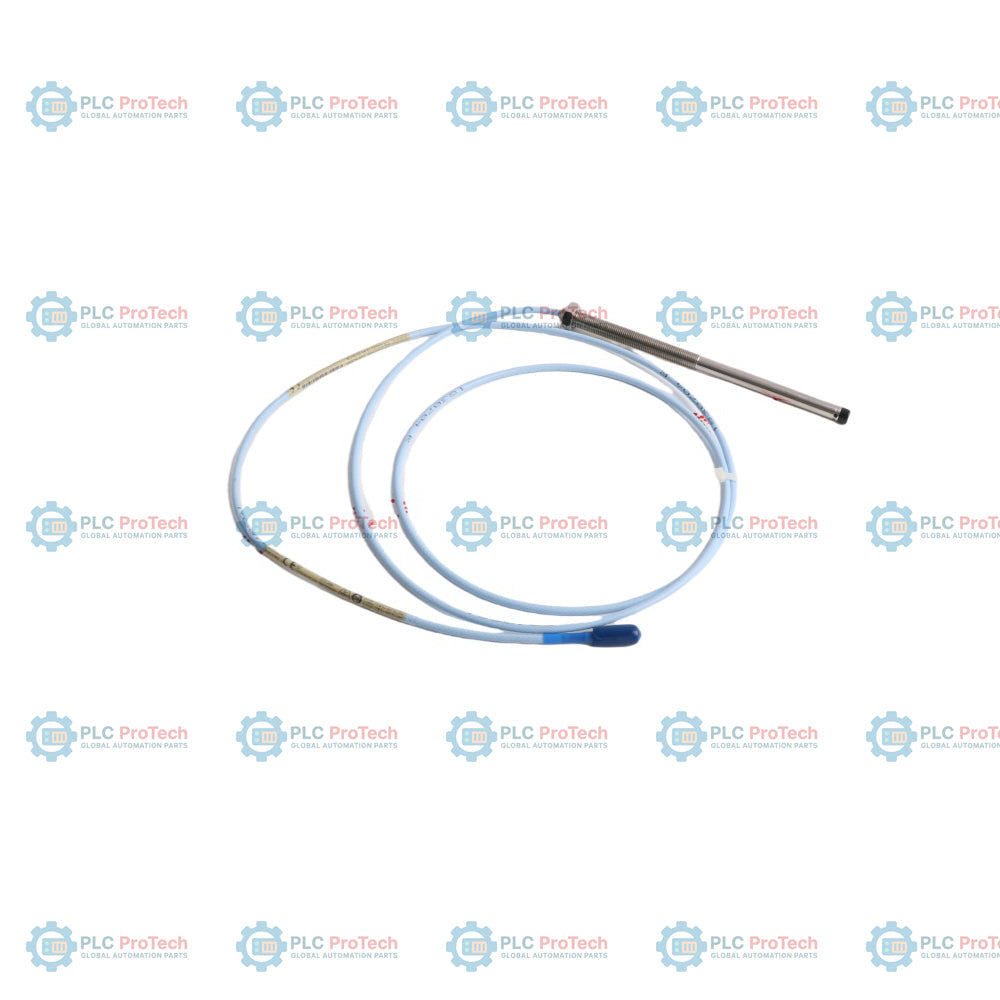

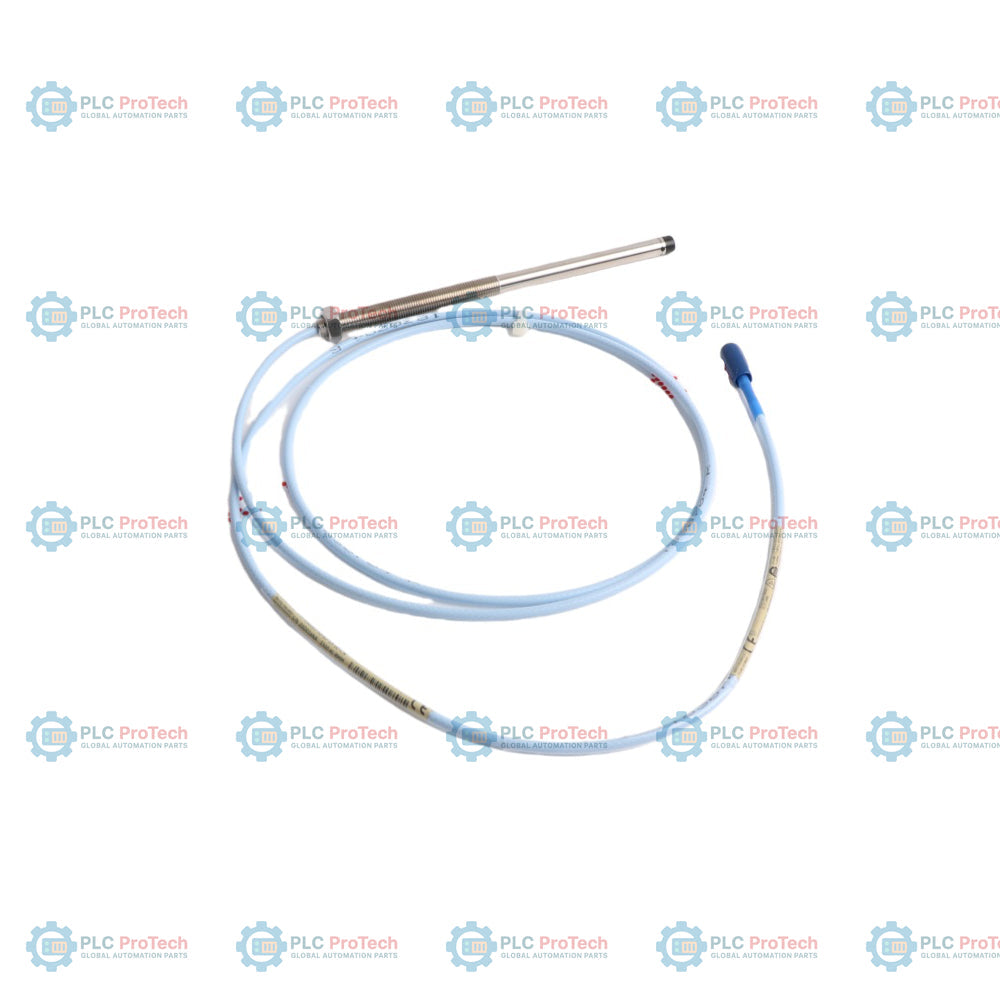

Le Bently Nevada 330101-30-60-05-01-05 est une configuration spécialisée du système de sonde de proximité 3300 XL 8 mm, conçue pour la protection sans contact des machines. Cette variante spécifique présente une longueur non filetée de 3,0 pouces (option 30) et une longueur totale de boîtier de 6,0 pouces (option 60), avec un filetage standard 3/8-24 UNF, pour les applications à montage fileté nécessitant une pénétration profonde dans le boîtier. Elle est fournie avec une longueur totale ultra-courte de 0,5 mètre (1,6 pied) (option 05), afin de se raccorder proprement aux boîtes de jonction ou aux câbles d’extension situés à proximité, en éliminant l’excédent de câble. Cette sonde est équipée d’un connecteur coaxial miniature ClickLoc avec un protecteur de connecteur préinstallé sur un câble standard non armé (option 01). Elle bénéficie des homologations CSA, ATEX et IECEx pour les zones dangereuses (option 05), ce qui la rend adaptée aux environnements volatils des secteurs du raffinage, de la pétrochimie et de la production d’électricité.

La sonde fonctionne comme un élément du système de transducteur 3300 XL 8 mm, en association avec un capteur Proximitor de la série 330180 et un câble d’extension compatible. Ce système repose sur le principe des courants de Foucault pour mesurer les vibrations dynamiques de l’arbre, la position axiale et la vitesse des machines tournantes critiques. En établissant un champ électromagnétique haute fréquence à l’extrémité de 8 mm, le transducteur surveille avec une précision exceptionnelle les variations de la distance entre la sonde et le matériau cible (généralement de l’acier AISI 4140). La tension de sortie obtenue fournit une indication directe du déplacement du rotor vers les systèmes de surveillance PLC, DCS ou Bently Nevada 3500, garantissant une protection immédiate contre les défaillances catastrophiques des machines.

Caractéristiques

• Configuration spécifique du boîtier : Conçue avec une section non filetée de 3,0 pouces et une longueur totale de boîtier filetée de 6,0 pouces (filetage 3/8-24 UNF), sans armure mécanique.
• Longueur totale ultra-courte : La longueur totale de la sonde de 0,5 mètre (1,6 pied) minimise l’encombrement des boucles de câble locales et fournit un chemin direct vers la connexion du câble d’extension.
• Connecteur ClickLoc avec protecteur : Comprend un connecteur coaxial miniature ClickLoc plaqué or, associé à un robuste protecteur de connecteur pour empêcher la pénétration de l’humidité et des contaminants.
• Détection haute précision par courants de Foucault : Fournit une mesure fiable et haute résolution du déplacement sans contact, avec un facteur d’échelle incrémentiel (ISF) nominal de 7,87 V/mm (200 mV/mil) lorsqu’elle est associée à des composants 3300 XL standard.
• Certifiée pour les zones dangereuses : Entièrement homologuée selon les normes ATEX, IECEx et CSA (option 05) pour une utilisation dans des zones industrielles classées.
• Construction robuste : Équipée d’un embout en sulfure de polyphénylène (PPS) et d’un corps de sonde en acier inoxydable pour résister aux vibrations extrêmes et à l’exposition à des produits chimiques agressifs.

Applications

Les applications typiques comprennent :

• Surveillance des vibrations dynamiques du rotor sur les turbines à vapeur et à gaz à grande vitesse.
• Mesure de la position axiale de l’arbre et du déplacement de poussée dans les grands compresseurs industriels.
• Détection des vibrations radiales et de la vitesse sur les pompes critiques d’eau de refroidissement et les turbomachines.
• Alignement de l’arbre des générateurs hydroélectriques et suivi du jeu des paliers.
• Montage permanent à l’intérieur des paliers et des carters de machines pour la protection des machines industrielles lourdes.

Informations de commande

Spécifications techniques

Directives d’installation

Une installation correcte est essentielle pour garantir des mesures précises des vibrations et éviter d’endommager la sonde :

• Réglage de l’écartement de la sonde : Montez la sonde avec l’écartement approprié conformément à l’étalonnage du système, généralement réglé sur -9 Vcc (environ 1.27 mm ou 50 mils) pour la surveillance des vibrations radiales.
• Routage du câble : Acheminez toujours le câble de la sonde à l’écart des lignes haute tension ou des sources d’interférences électromagnétiques. Utilisez des procédures appropriées de blindage et de mise à la terre pour la chaîne de transducteurs.
• Vérification de la longueur minimale non filetée : Assurez-vous que la partie non filetée (3.0 pouces) de la sonde ne touche rien et ne se bloque pas lors de l’insertion. La longueur non filetée doit être inférieure d’au moins 0.8 pouce à la longueur totale du boîtier.
• Limites d’engagement du filetage : Pour les filetages standard 3/8-24 UNF, la longueur maximale d’engagement du filetage ne doit pas dépasser 0.563 pouce afin d’éviter tout grippage.
• Manipulation du connecteur : Le connecteur ClickLoc est conçu pour être serré à la main. Ne serrez pas excessivement lors du raccordement de la sonde et des câbles de rallonge. Le protecteur de connecteur intégré protège contre la pénétration de fluides et de particules.

Conformité et certifications

Lorsqu’elle est configurée avec l’option 05, cette sonde est certifiée pour les zones dangereuses conformément aux normes internationales de protection contre les explosions :

• ATEX/IECEx : Sécurité intrinsèque (Ex ia IIC T5...T1 Ga) et sans étincelles/sécurité renforcée (Ex nA IIC, Ex ec IIC T5...T1 Gc) lorsqu’il est connecté à une barrière de sécurité et à des systèmes Proximitor Bently Nevada compatibles.
• CSA : Homologué pour les environnements dangereux de classe I, division 1/2, groupes A, B, C et D.
