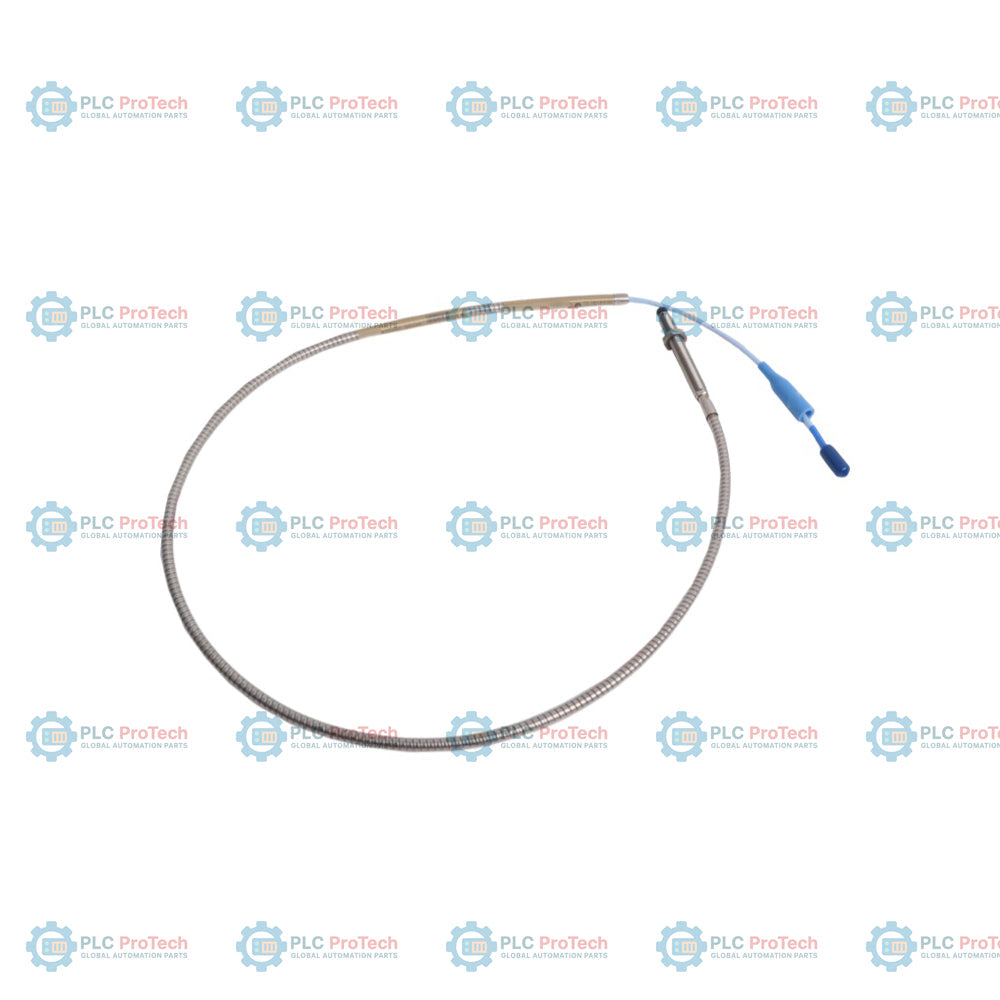

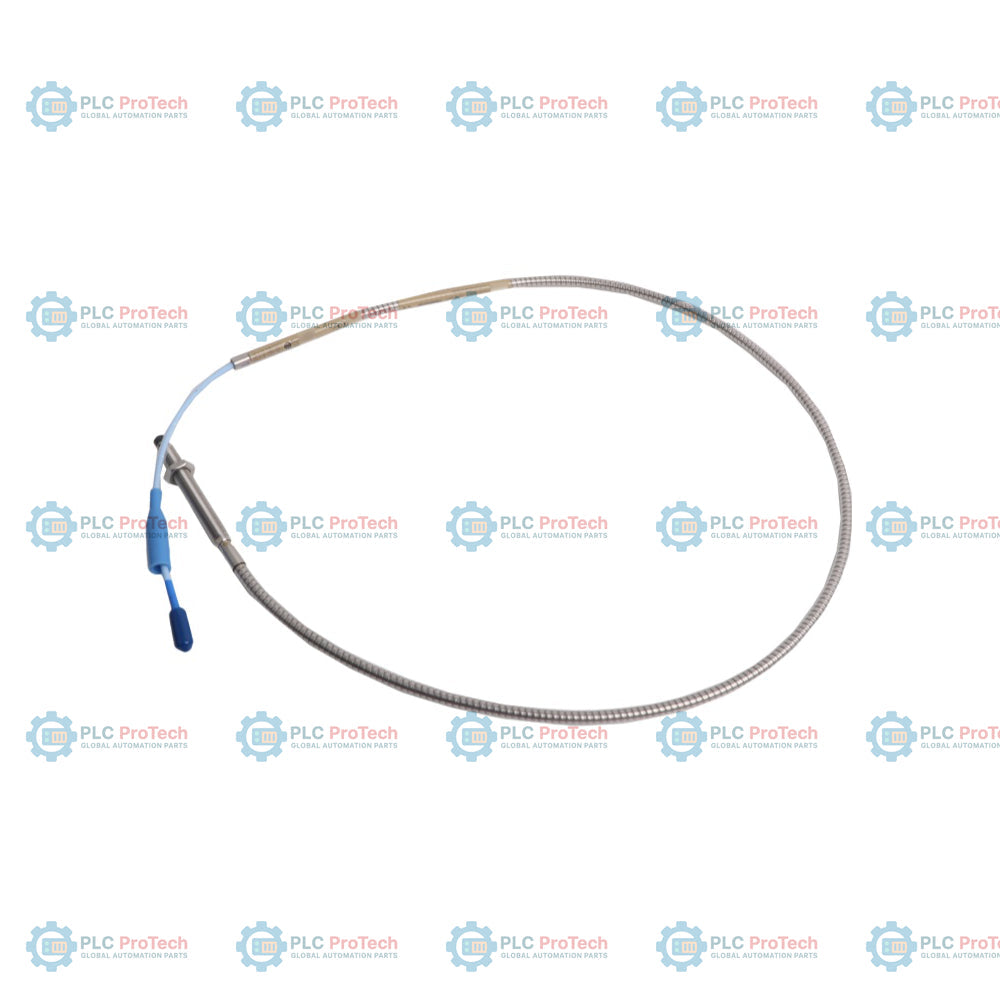

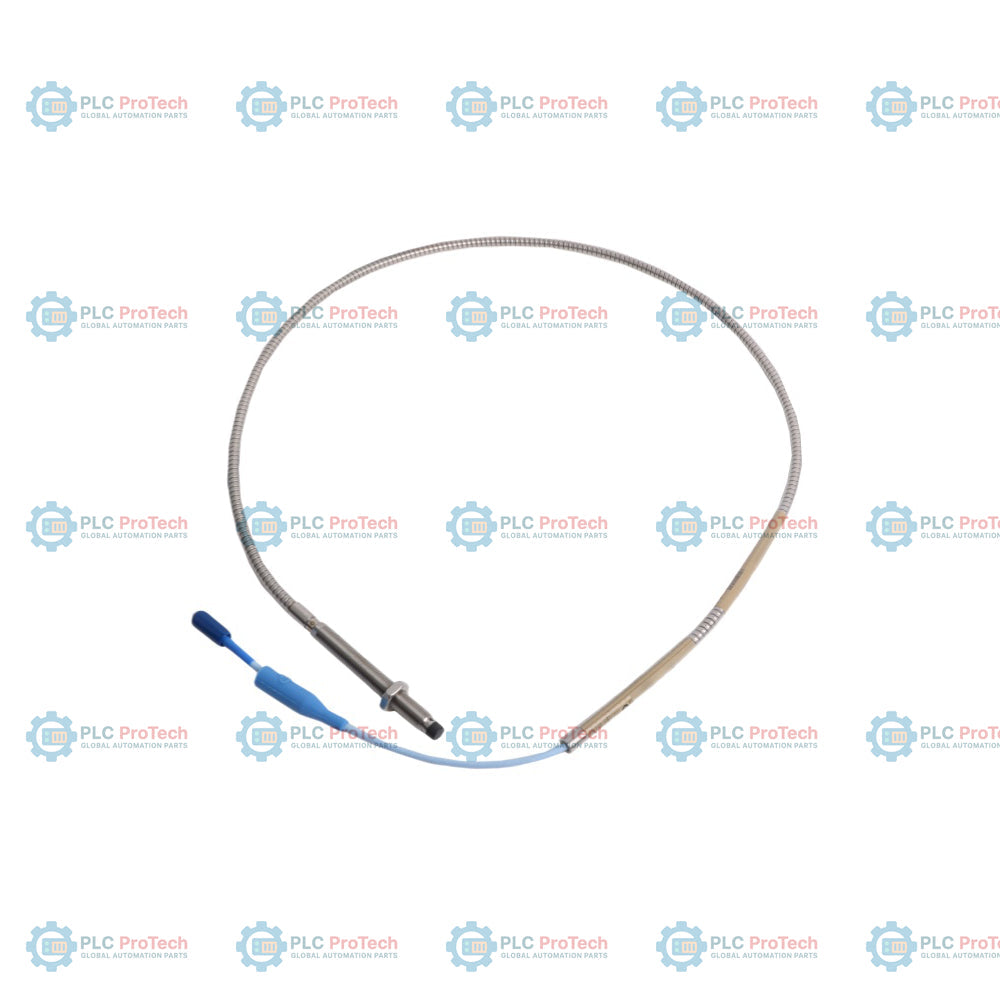

L’option 00 (0 mm non fileté), l’option 08 (longueur totale du boîtier de 80 mm) et l’option 50 (longueur totale de 5,0 m avec armure) définissent cette configuration de sonde de proximité métrique filetée — 330104-00-08-50-01-05 Sonde de proximité 3300 XL 8 mm. Dotée d’un filetage M10 x 1, cette configuration est fournie avec une armure intégrée en acier inoxydable pour protéger le câble triaxial isolé en FEP contre l’usure mécanique, l’abrasion et les fluides de coupe dans les environnements difficiles. Elle est équipée d’un connecteur coaxial miniature ClickLoc avec un protecteur de connecteur préinstallé (option 01) et bénéficie des homologations CSA, ATEX et IECEx (option 05) pour une utilisation dans des zones dangereuses classées.
Cette configuration spécifique se distingue des modèles métriques apparentés non blindés par son armure de protection flexible en acier inoxydable AISI 302 ou 304, avec une gaine extérieure protectrice en FEP sur toute la longueur du câble de liaison de 5 mètres. D’une longueur totale de 5,0 mètres, cette sonde se raccorde directement à un capteur Proximitor 3300 XL de 5 mètres sans nécessiter de câble d’extension intermédiaire, ce qui réduit au minimum les connexions électriques et le bruit de transmission dans la boucle de mesure des vibrations. Le boîtier entièrement fileté de 80 mm permet un réglage maximal de la profondeur dans les ports de montage filetés, facilitant le réglage précis de l’entrefer du capteur pour les mesures de vibrations radiales, de position d’arbre ou de vitesse.
La configuration 330104-00-08-50-01-05 est décodée à partir des options officielles du système de transducteur de proximité Bently Nevada 3300 XL 8 mm :
| Segment d’option | Valeur du code | Signification / spécification |
|---|---|---|
| Modèle de base | 330104 | Sonde de proximité 3300 XL 8 mm, filetage M10 x 1, avec armure de protection |
| A - Option de longueur non filetée | 00 | Longueur non filetée de 0 mm (boîtier entièrement fileté) |
| B - Option de longueur totale du boîtier | 08 | Longueur totale du boîtier de 80 mm (par incréments de 10 mm) |
| C - Option de longueur totale | 50 | 5,0 mètres (16,4 pieds) de longueur totale |
| D - Option de connecteur et de câble | 01 | Connecteur coaxial miniature ClickLoc avec protecteur de connecteur, câble standard |
| E - Option d’homologation par organisme | 05 | Homologations CSA, ATEX, IECEx |
| Paramètre | Valeur / spécification |
|---|---|
| Fabricant | Bently Nevada (Baker Hughes) |
| Référence | 330104-00-08-50-01-05 |
| Type de produit | Sonde de proximité 3300 XL 8 mm (métrique, blindée) |
| Dimension du filetage | M10 x 1 |
| Longueur non filetée | 0 mm |
| Longueur du boîtier | 80 mm |
| Longueur totale du câble | 5,0 mètres (16,4 pieds) |
| Matériau de l’armure | AISI 302 ou 304 SST flexible avec gaine extérieure en FEP |
| Type de câble | Triaxial 75 ohms, isolé au copolymère fluoré éthylène-propylène (FEP) |
| Type de connecteur | Connecteur coaxial miniature ClickLoc avec protecteur de connecteur |
| Matériau de l’embout de la sonde | Sulfure de polyphénylène (PPS) |
| Matériau du boîtier de la sonde | Acier inoxydable AISI 303 ou 304 |
| Plage linéaire | 2,0 mm (80 mils), de 0,25 à 2,25 mm (10 à 90 mils) |
| Facteur d’échelle | 7,87 V/mm (200 mV/mil) nominal |
| Résistance CC | 8,73 ohms +/- 0,50 ohm (du conducteur central au conducteur extérieur) |
| Température de fonctionnement | -52 à +177 °C (-62 à +350 °F) |
| Limite d’étanchéité sous pression | Joint d’étanchéité à la pression différentielle jusqu’à l’extrémité de la sonde (joint torique en Viton, limite inférieure de -34 °C) |
| Rayon de courbure minimal du câble | 25,4 mm (1,0 po) |
| Résistance maximale à la traction du câble | 330 N (75 lbf) entre le boîtier de la sonde et le câble ; 270 N (60 lbf) au niveau des connecteurs |
| Dimensions | 45 mm x 230 mm x 230 mm (H x l x P) (encombrement de l’emballage) |
| Poids | 0,60 kg |
| Composant du connecteur | Type / Fonction |
|---|---|
| Connecteur de la sonde | Connecteur mâle coaxial miniature ClickLoc (en laiton plaqué or ou en cuivre au béryllium) |
| Protection du connecteur | Manchon extérieur intégré pour protéger la connexion physique contre les lubrifiants et l’humidité |
| Couple de serrage de la connexion | Serrage manuel recommandé ; couple maximal de 0,565 N-m (5 po-lbf) |
L’installation correcte de la sonde de proximité métrique comporte plusieurs étapes clés pour maintenir l’étalonnage du capteur et éviter tout dommage physique :
Cette configuration de sonde 3300 XL bénéficie de certifications pour les emplacements dangereux dans le cadre du dossier d’homologation de l’organisme Option 05 :
