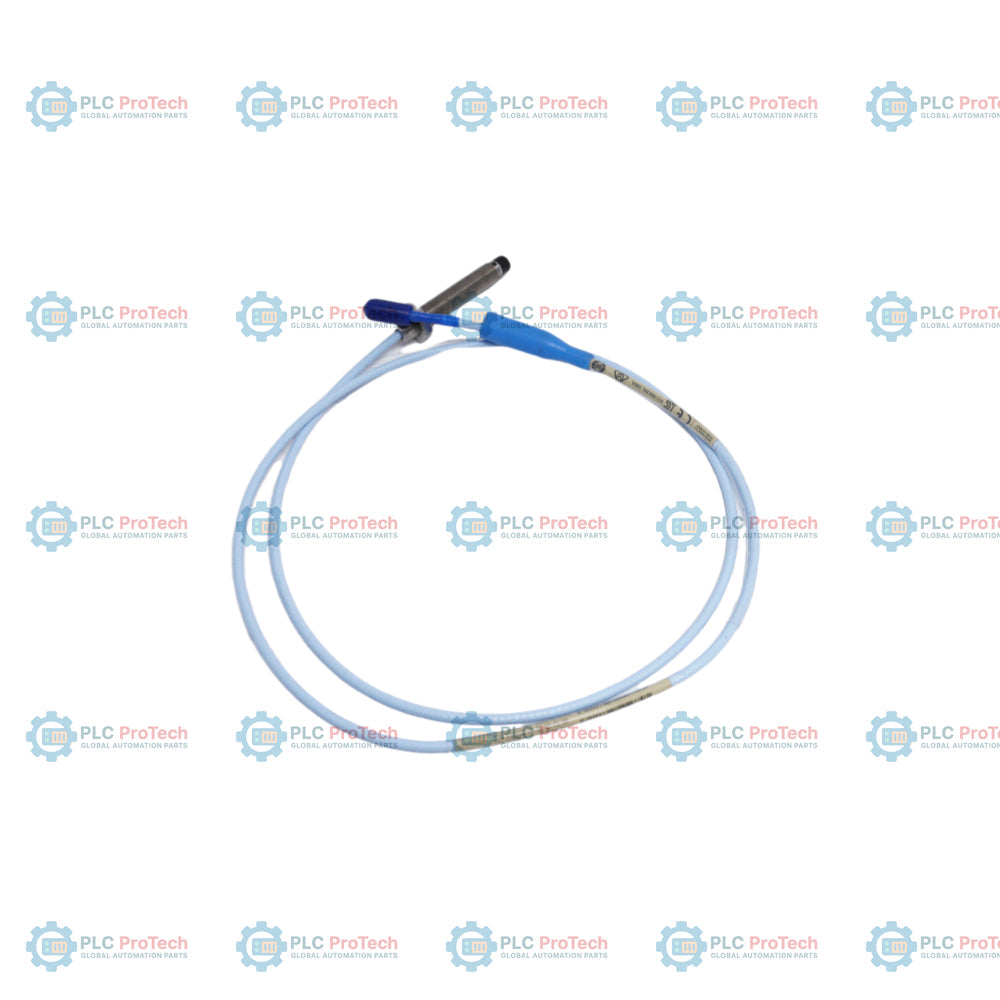

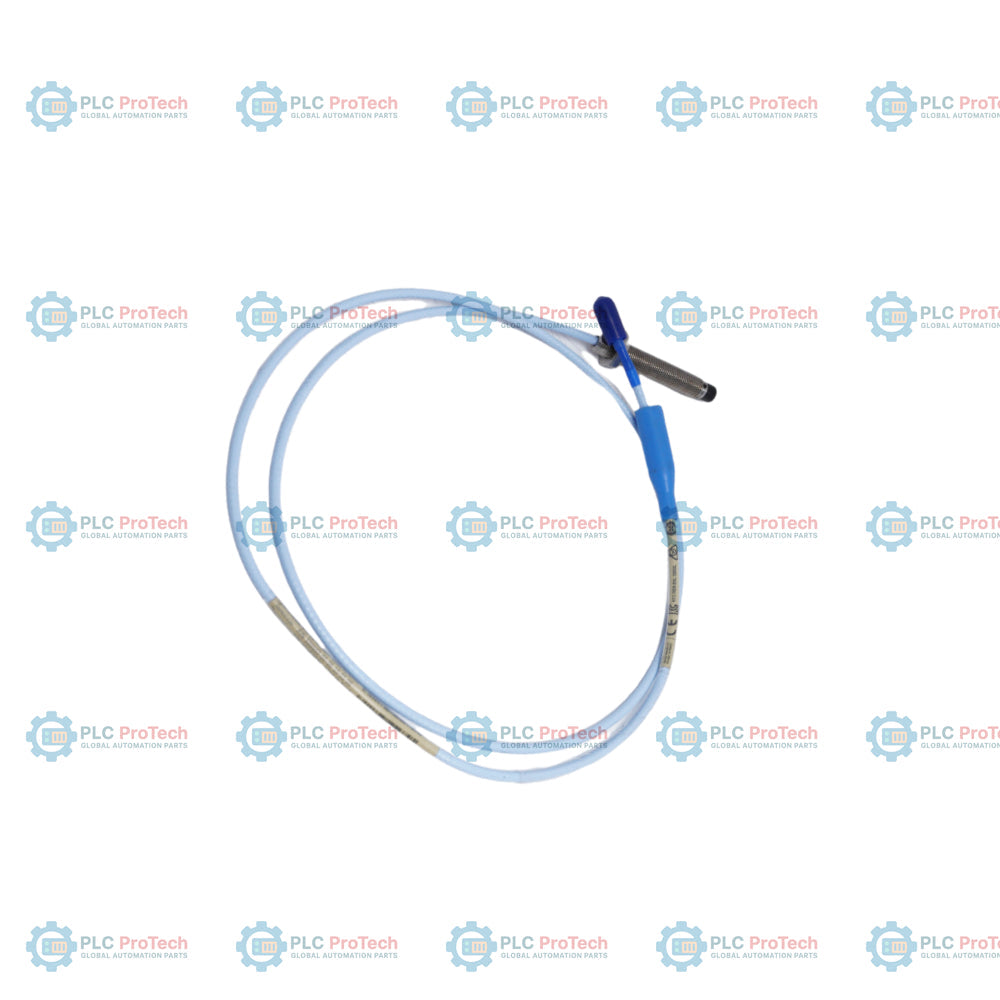

L’Option 00 (longueur non filetée de 0 mm) et l’Option 01 (connecteur ClickLoc avec protecteur de connecteur, câble standard) définissent cette configuration de sonde métrique 3300 XL de 8 mm — 330103-00-06-10-01-00.
Contrairement aux variantes configurées avec le connecteur coaxial standard (Option 02) ou le câble anti-infiltration d’eau FluidLoc, cet ensemble est doté d’un protecteur de connecteur intégré conçu pour protéger la jonction coaxiale ClickLoc contre les fluides industriels et les dommages physiques. La longueur totale du boîtier de 60 mm est entièrement filetée avec un filetage métrique M10 x 1 et ne comporte aucune gaine d’armure de protection. Elle est associée à un câble de liaison de 1,0 m pour les mesures sans contact du déplacement et de la position de l’arbre par courants de Foucault.
| Option / Segment | Code sur cette UGS | Signification / Description |
|---|---|---|
| Référence article commandable | 330103-00-06-10-01-00 | Sonde de proximité 3300 XL de 8 mm, filetage métrique M10 x 1, sans armure |
| A - Longueur non filetée | 00 | 0 mm (boîtier entièrement fileté) |
| B - Longueur totale du boîtier | 06 | Longueur totale du boîtier de 60 mm |
| C - Longueur totale | 10 | Longueur totale du câble de 1,0 mètre (3,3 pieds) |
| D - Type de connecteur et de câble | 01 | Connecteur coaxial miniature ClickLoc avec protecteur de connecteur, câble FEP standard |
| E - Approbation de l’organisme | 00 | Approbation de l’organisme non requise |
| Manufacturer | Fabricant |
| Bently Nevada | 330103-00-06-10-01-00 |
| Référence | Sonde de proximité à courants de Foucault sans contact |
| Type de transducteur | 8.0 mm |
| Diamètre de l’extrémité de la sonde | Filetage métrique M10 x 1 |
| Longueur non filetée | 0 mm |
| Longueur du boîtier | 60 mm |
| Longueur totale du câble | 1.0 mètre (3.3 pieds) |
| Type de connecteur | Connecteur coaxial ClickLoc miniature avec protecteur de connecteur |
| Matériau du câble | Triaxial 75 ohm, isolé au FEP |
| Matériau de l’extrémité | Polyphénylène sulfure (PPS) |
| Matériau du boîtier | Acier inoxydable AISI 303 ou 304 |
| Résistance nominale de la sonde | 7.59 ohms +/- 0.50 ohms (conducteur central vers conducteur externe) |
| Plage de températures de fonctionnement | -52 degC à +177 degC |
| Pression nominale d’étanchéité | Assure l’étanchéité à la pression différentielle entre l’extrémité de la sonde et le boîtier jusqu’à 7.0 bar (100 psi) |
| Rayon de courbure minimal du câble | 25.4 mm (1.0 in) |
| Résistance à la traction (valeur nominale maximale) | 330 N (75 lbf) entre le boîtier de la sonde et le câble de la sonde ; 270 N (60 lbf) entre le câble et les connecteurs |
| Dimensions | 150 mm x 150 mm x 45 mm (H x L x P) |
| Poids | 0.15 kg |
| Point de raccordement | Description |
|---|---|
| Conducteur central | Chemin du signal (tension RF / CC) |
| Conducteur externe (blindage) | Chemin de retour / référence de masse |
| Connecteur mâle ClickLoc | Se raccorde au connecteur coaxial ClickLoc femelle miniature du câble d’extension 3300 XL |
Livraison express mondiale
Retours et garantie
Fabricant : Bently Nevada
N° de produit : 330103-00-06-10-01-00
Pays d'origine :États-Unis
Type de produit : 3300 XL Sonde de proximité de 8 mm
Code-barres : 8537101190
Paiement : Virement bancaire, Western Union
Poids : 150g
Dimensions : 150 mm x 150 mm x 45 mm (H x L x P)
Port d'expédition : Xiamen
Garantie : 12 mois
L’Option 00 (longueur non filetée de 0 mm) et l’Option 01 (connecteur ClickLoc avec protecteur de connecteur, câble standard) définissent cette configuration de sonde métrique 3300 XL de 8 mm — 330103-00-06-10-01-00.
Contrairement aux variantes configurées avec le connecteur coaxial standard (Option 02) ou le câble anti-infiltration d’eau FluidLoc, cet ensemble est doté d’un protecteur de connecteur intégré conçu pour protéger la jonction coaxiale ClickLoc contre les fluides industriels et les dommages physiques. La longueur totale du boîtier de 60 mm est entièrement filetée avec un filetage métrique M10 x 1 et ne comporte aucune gaine d’armure de protection. Elle est associée à un câble de liaison de 1,0 m pour les mesures sans contact du déplacement et de la position de l’arbre par courants de Foucault.
| Option / Segment | Code sur cette UGS | Signification / Description |
|---|---|---|
| Référence article commandable | 330103-00-06-10-01-00 | Sonde de proximité 3300 XL de 8 mm, filetage métrique M10 x 1, sans armure |
| A - Longueur non filetée | 00 | 0 mm (boîtier entièrement fileté) |
| B - Longueur totale du boîtier | 06 | Longueur totale du boîtier de 60 mm |
| C - Longueur totale | 10 | Longueur totale du câble de 1,0 mètre (3,3 pieds) |
| D - Type de connecteur et de câble | 01 | Connecteur coaxial miniature ClickLoc avec protecteur de connecteur, câble FEP standard |
| E - Approbation de l’organisme | 00 | Approbation de l’organisme non requise |
| Manufacturer | Fabricant |
| Bently Nevada | 330103-00-06-10-01-00 |
| Référence | Sonde de proximité à courants de Foucault sans contact |
| Type de transducteur | 8.0 mm |
| Diamètre de l’extrémité de la sonde | Filetage métrique M10 x 1 |
| Longueur non filetée | 0 mm |
| Longueur du boîtier | 60 mm |
| Longueur totale du câble | 1.0 mètre (3.3 pieds) |
| Type de connecteur | Connecteur coaxial ClickLoc miniature avec protecteur de connecteur |
| Matériau du câble | Triaxial 75 ohm, isolé au FEP |
| Matériau de l’extrémité | Polyphénylène sulfure (PPS) |
| Matériau du boîtier | Acier inoxydable AISI 303 ou 304 |
| Résistance nominale de la sonde | 7.59 ohms +/- 0.50 ohms (conducteur central vers conducteur externe) |
| Plage de températures de fonctionnement | -52 degC à +177 degC |
| Pression nominale d’étanchéité | Assure l’étanchéité à la pression différentielle entre l’extrémité de la sonde et le boîtier jusqu’à 7.0 bar (100 psi) |
| Rayon de courbure minimal du câble | 25.4 mm (1.0 in) |
| Résistance à la traction (valeur nominale maximale) | 330 N (75 lbf) entre le boîtier de la sonde et le câble de la sonde ; 270 N (60 lbf) entre le câble et les connecteurs |
| Dimensions | 150 mm x 150 mm x 45 mm (H x L x P) |
| Poids | 0.15 kg |
| Point de raccordement | Description |
|---|---|
| Conducteur central | Chemin du signal (tension RF / CC) |
| Conducteur externe (blindage) | Chemin de retour / référence de masse |
| Connecteur mâle ClickLoc | Se raccorde au connecteur coaxial ClickLoc femelle miniature du câble d’extension 3300 XL |
