Description

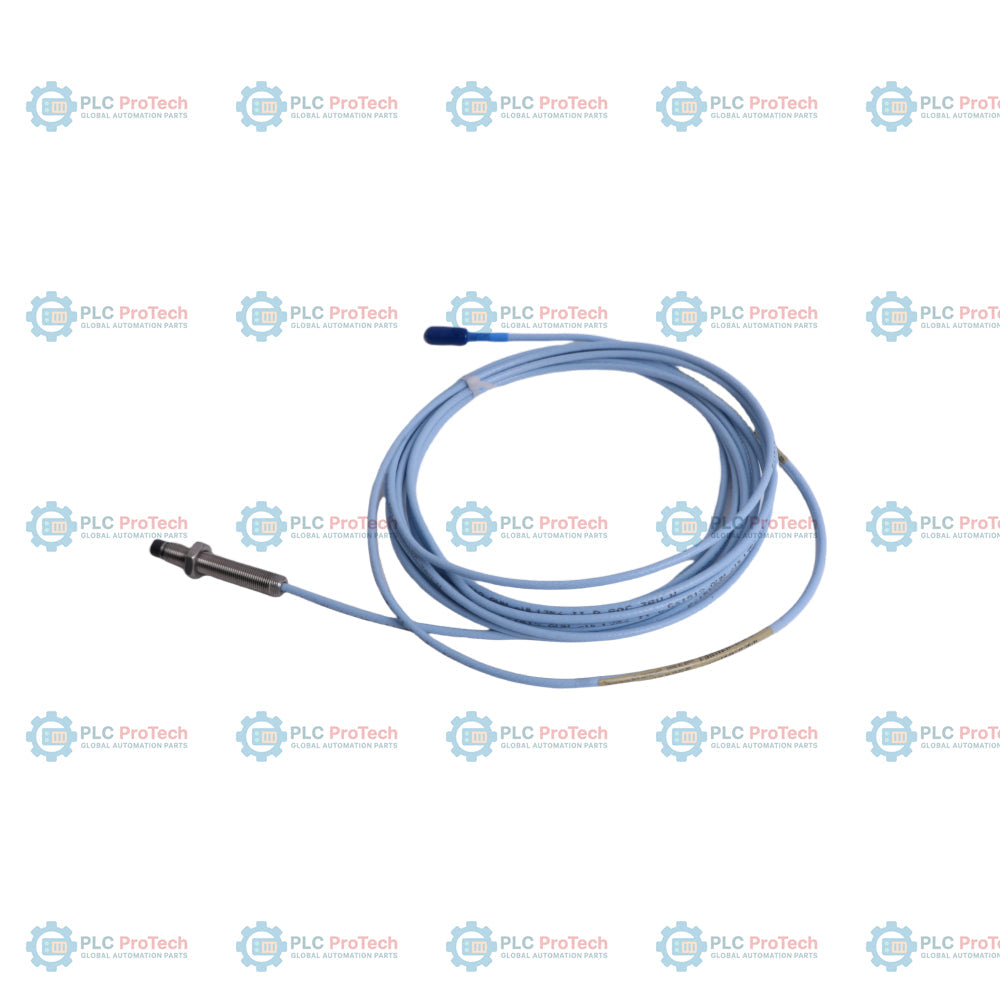

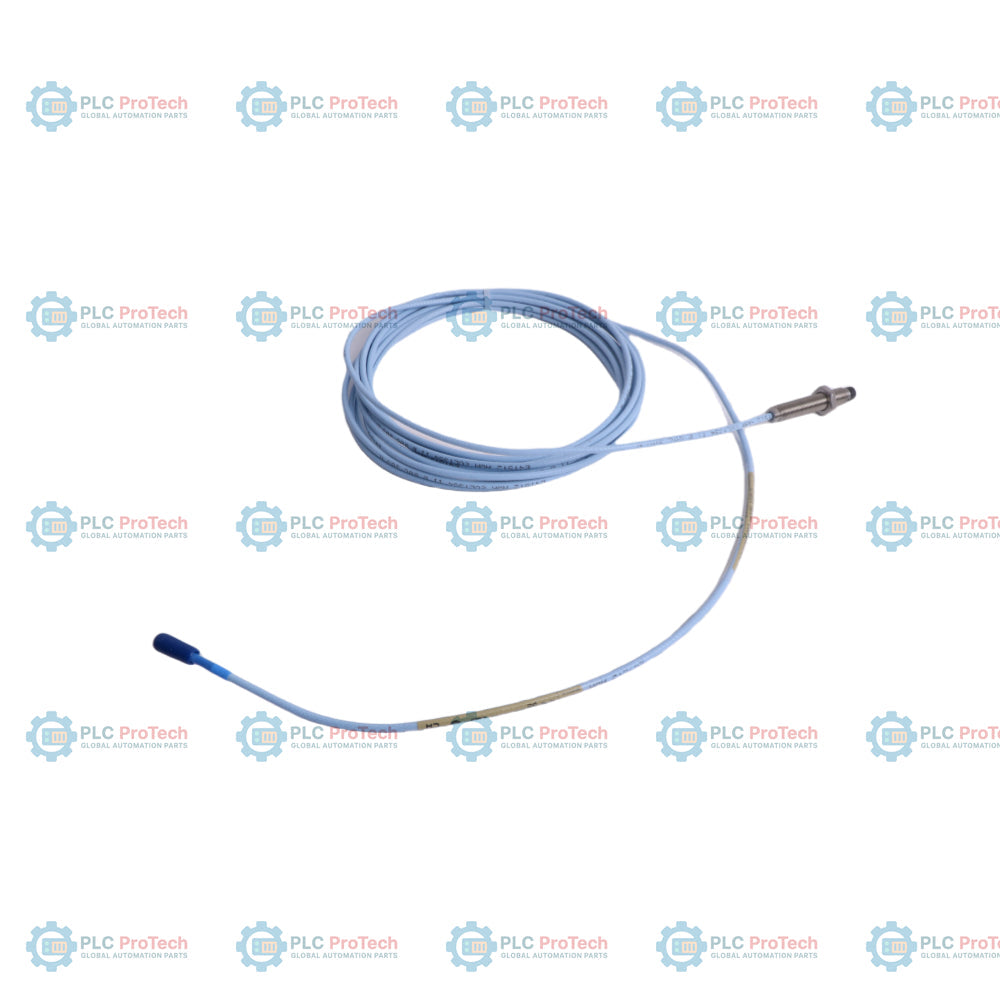

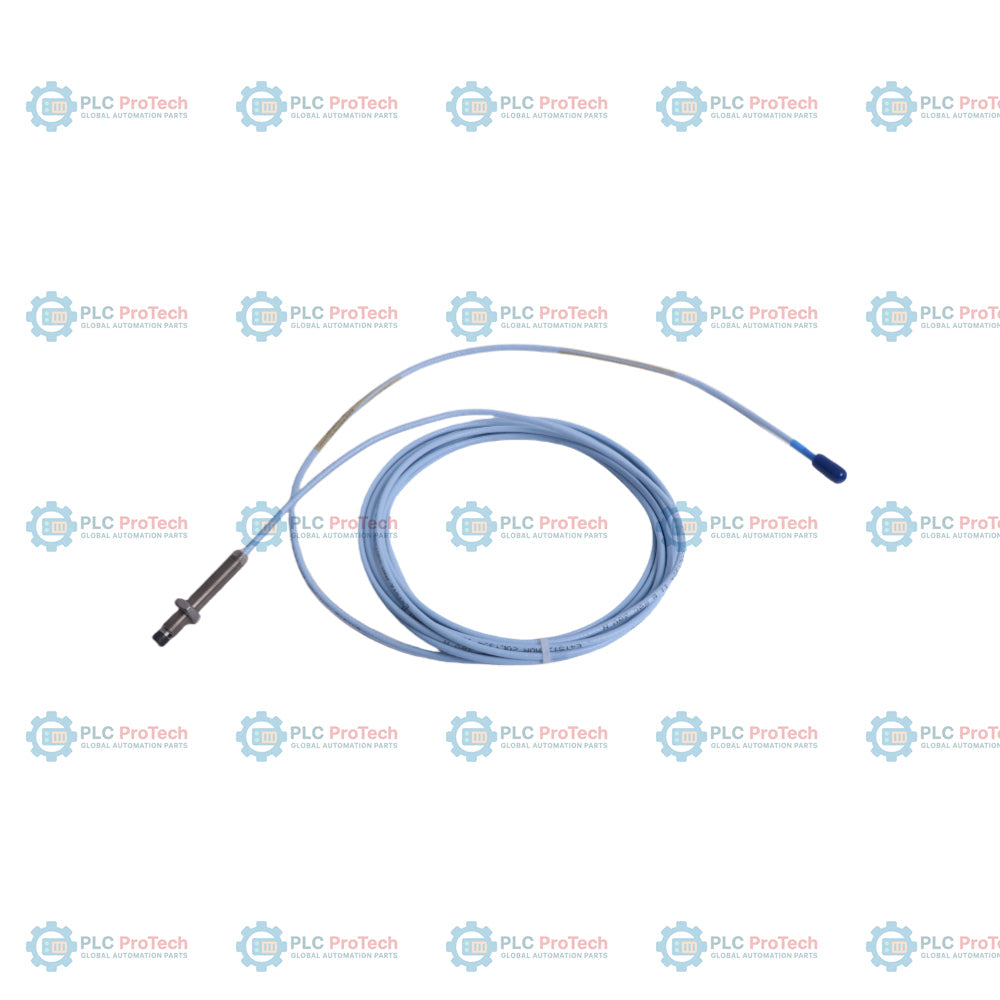

L’option 00 (longueur non filetée de 0 mm) et l’option 06 (longueur totale du corps de 60 mm) définissent cette configuration métrique de sonde de proximité 3300 XL 8 mm — 330103-00-06-50-02-00. Ce capteur à courants de Foucault sans contact est utilisé pour mesurer les vibrations de l’arbre, la position axiale et la vitesse des machines tournantes. Avec un filetage métrique M10 x 1 et sans blindage de protection, cette sonde standard montée par l’avant comprend une longueur totale de câble de 5,0 mètres, qui se termine par un connecteur coaxial miniature ClickLoc. Cette longueur totale spécifique de 5 mètres correspond directement à un capteur Proximitor de 5 mètres, ce qui élimine le besoin d’un câble d’extension intermédiaire dans les installations standard.

Contrairement aux variantes dotées d’un boîtier blindé ou de manchons de protection du connecteur (comme l’option 01), ce modèle est équipé d’un câble coaxial standard de 75 ohms, non blindé, avec une gaine en éthylène-propylène fluoré (FEP), adaptée aux installations dans des conduits standard. Comme l’option 00 indique « Non requis » pour les homologations des organismes, cette unité est destinée aux zones industrielles non dangereuses ou aux environnements d’essai à usage général. Elle offre une plage de mesure linéaire de 80 mil (2,0 mm) lorsqu’elle est configurée avec un capteur Proximitor 3300 XL étalonné et une cible en acier AISI 4140.

Caractéristiques

• Option 00 : corps métrique entièrement fileté M10 x 1, avec une longueur non filetée de 0 mm
• Option 06 : longueur totale du corps de 60 mm, fabriqué en acier inoxydable 303
• Option 50 : longueur totale de câble de 5,0 mètres (16,4 pieds) pour une connexion directe au capteur
• Option 02 : connecteur coaxial mâle miniature ClickLoc sans protecteur de connecteur
• Option 00 : configuration standard sans homologations pour zones dangereuses requises
• Câble coaxial isolé en FEP avec un rayon de courbure minimal de 25,4 mm (1,0 pouce)
• Le procédé de moulage TipLoc assure une liaison solide entre l’embout de sonde de 8,0 mm et le corps en acier inoxydable
• La conception CableLoc offre une résistance à la traction de 330 N (75 lbf) entre le corps de la sonde et le câble

Applications

Les scénarios d’application typiques comprennent :

• Mesures des vibrations radiales sur les machines équipées de paliers à film fluide
• Mesures de la position axiale sur les turbines à vapeur et à gaz, les compresseurs et les boîtes de vitesses
• Suivi de la vitesse de rotation de l’arbre et de la référence du top tour
• Protection générale des machines tournantes et surveillance de leur état dans des zones industrielles non dangereuses

Informations de commande

Spécifications techniques

Directives d’installation

Les bonnes pratiques d’ingénierie doivent être respectées lors de l’installation de la sonde métrique M10 x 1 :

• Respectez le rayon de courbure minimal de 25,4 mm (1,0 po) pour les câbles de sonde standard lors de leur acheminement afin d’éviter d’endommager l’âme.
• Assurez-vous que l’emplacement de montage de la sonde est propre et exempt de débris métalliques afin d’éviter toute interférence avec le champ des courants de Foucault.
• Évitez de trop serrer le corps de la sonde ; le couple nominal maximal pour une sonde à montage standard M10 x 1 est de 22,6 N-m (200 in-lbf).
• Réglez l’écart physique initial correct (généralement 1,27 mm ou 50 mils) à l’aide d’un pied à coulisse ou de la sortie de tension CC du capteur Proximitor.
• Évitez d’utiliser une sonde standard de 5,0 mètres avec un câble de rallonge supplémentaire, sauf pour configurer un système spécifique d’une longueur totale de 9 mètres avec des éléments compatibles. Faites toujours correspondre les longueurs de la sonde et du câble aux exigences du capteur.
