Description

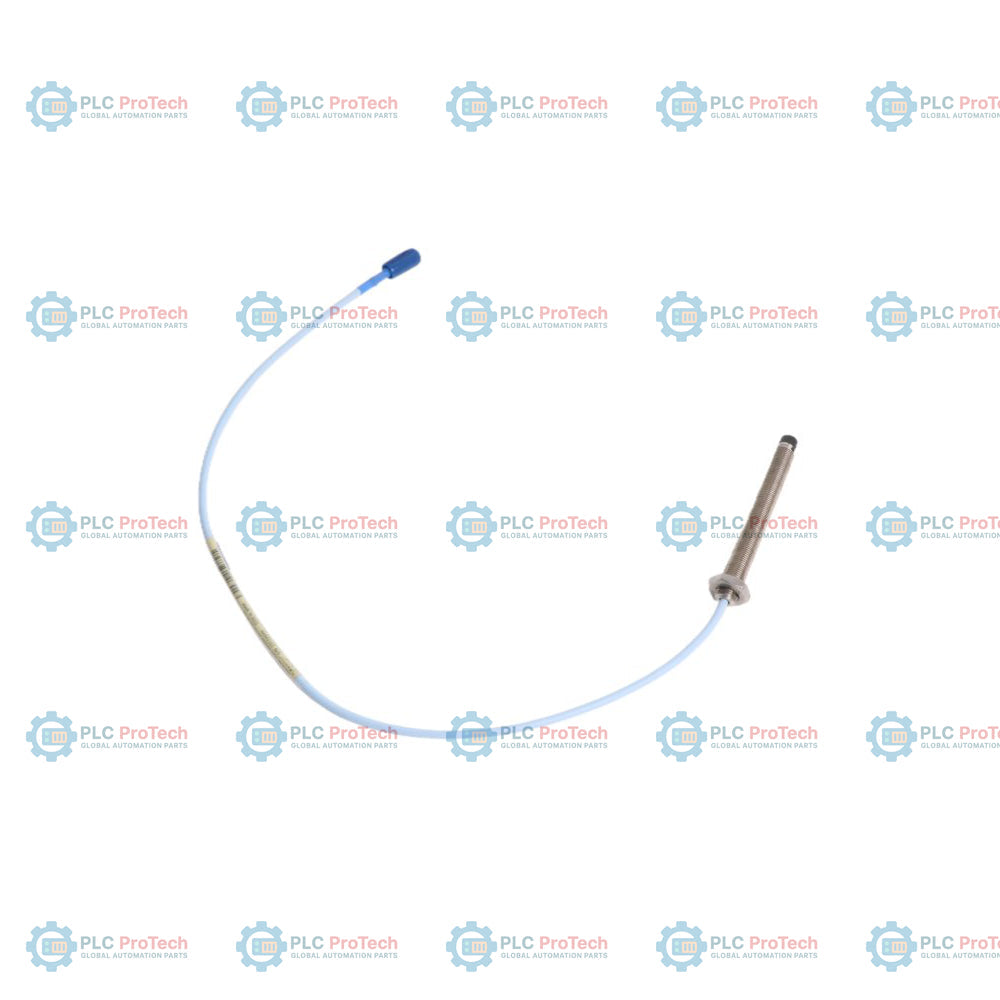

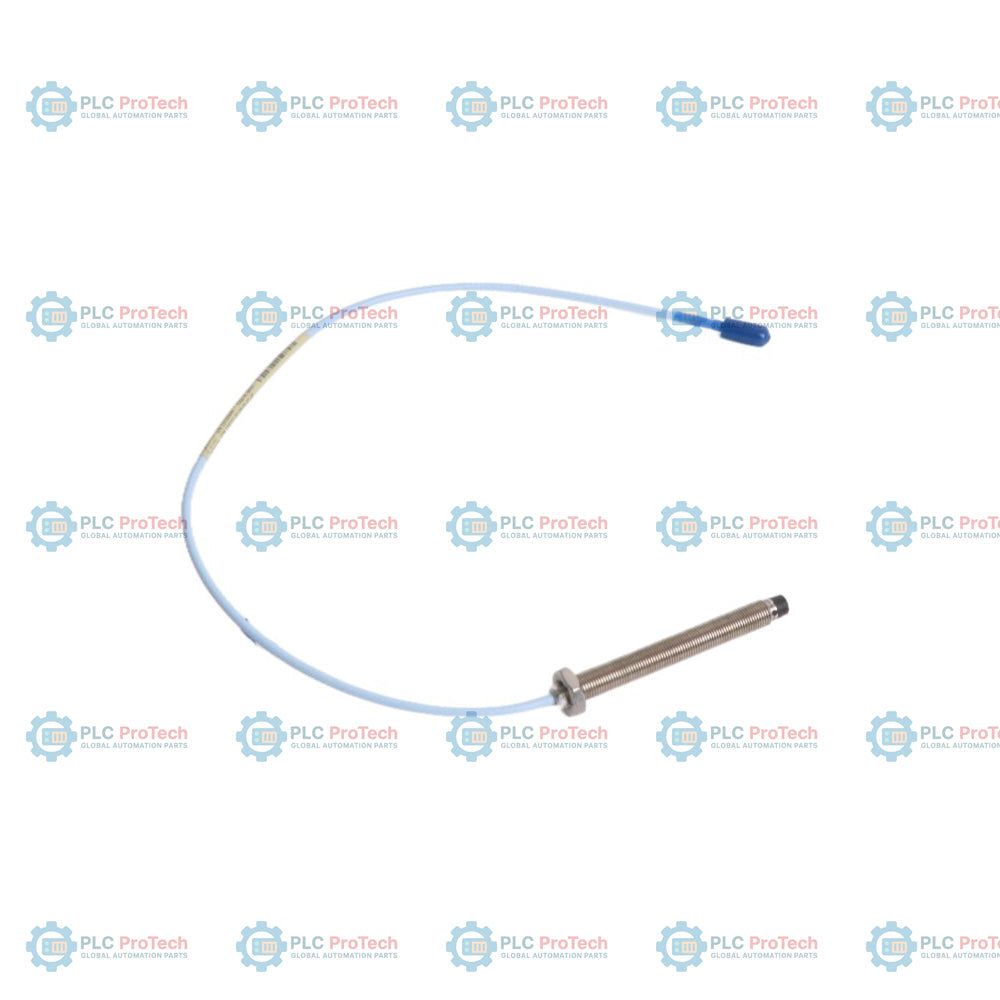

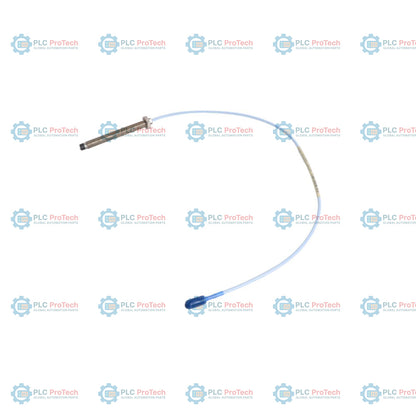

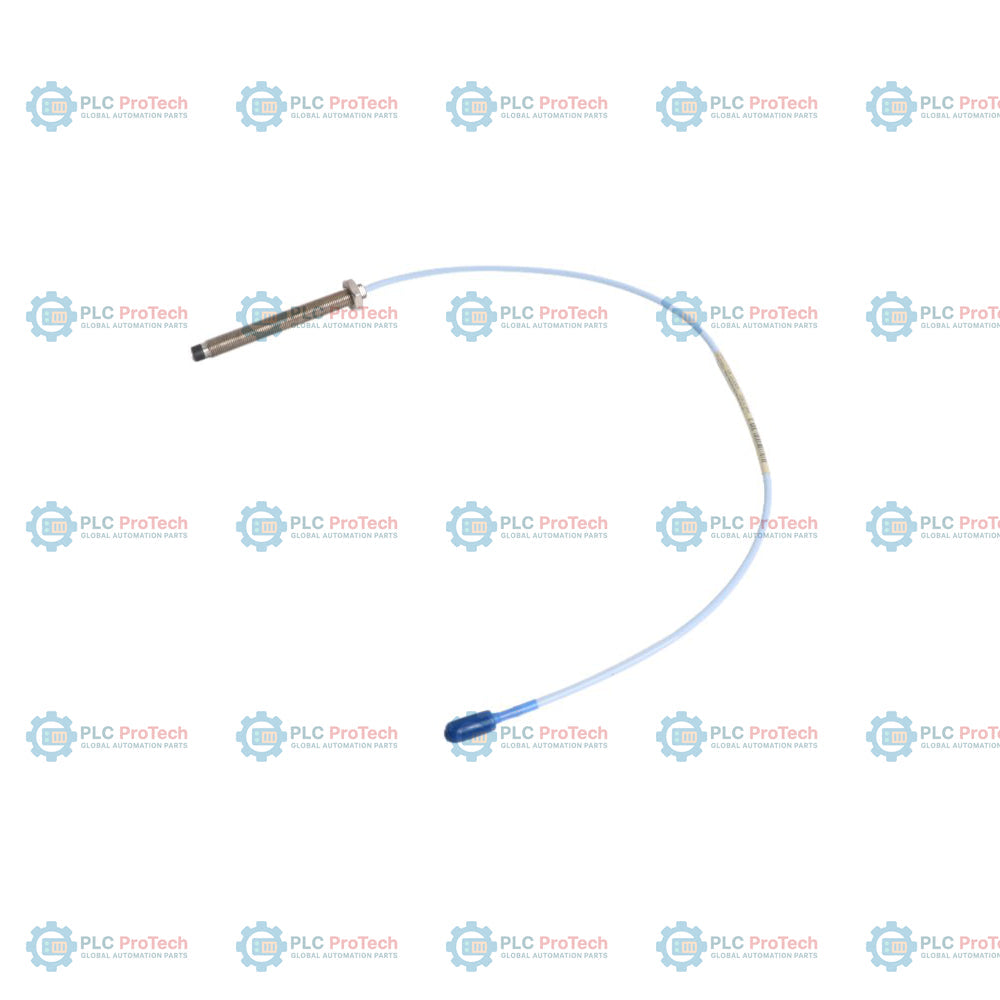

Le Bently Nevada 330103-00-09-10-02-05 est une sonde de proximité de haute précision, conçue avec un filetage métrique M10 x 1, un boîtier de 90 mm entièrement fileté et un câble intégré de 1,0 mètre. Conçue sans armure en acier inoxydable, cette configuration spécifique repose sur un câblage coaxial standard avec un connecteur ClickLoc miniature et bénéficie d’homologations pour zones dangereuses CSA, ATEX et IECEx. Elle fournit une solution de mesure précise et sans contact pour la surveillance des vibrations, des déplacements et de la position de l’arbre des machines critiques dans les applications industrielles à haute fiabilité.

Faisant partie du système de transducteur 3300 XL 8 mm, cette sonde est optimisée pour fournir une sortie électrique constante et linéaire représentant l’écart physique entre l’extrémité de la sonde et l’arbre cible observé. Elle joue un rôle essentiel dans la prévention des défaillances catastrophiques des équipements rotatifs à grande vitesse en fournissant des alertes précoces en cas de désalignement de l’arbre, de déséquilibre ou d’usure des paliers. Ce modèle spécifique est idéal pour les installations où des filetages de montage métriques M10 sont imposés et où les contraintes d’espace nécessitent un boîtier de 90 mm entièrement fileté avec un câblage FEP standard et flexible.

Caractéristiques

• Configuration de montage métrique : doté d’un filetage standard M10 x 1, adapté à l’intégration directe dans les carters de machines et les logements de paliers métriques.
• Corps entièrement fileté : conçu avec une longueur non filetée de 0 mm (option 00) pour une flexibilité d’installation maximale et un réglage précis de la profondeur.
• Boîtier allongé : offre une longueur de boîtier de 90 mm (option 09), fabriqué en acier inoxydable AISI 303/304 résistant à la corrosion, adapté aux configurations de montage profondes.
• Câble FEP non armé : équipé d’un câble triaxial flexible de 1,0 mètre (3,3 pieds) (option 10), isolé avec du fluoroéthylène-propylène (FEP) pour résister aux températures de fonctionnement élevées et à l’exposition aux produits chimiques.
• Connexion coaxiale ClickLoc : comprend un connecteur coaxial miniature ClickLoc plaqué or (option 02) garantissant une connexion fiable et sécurisée avec le câble d’extension.
• Certification antidéflagrante : approuvée selon l’option 05 pour les environnements dangereux CSA, ATEX et IECEx, conformément aux réglementations de sécurité industrielle.

Applications

• Protection des machines et surveillance de l’état des turbines à vapeur et à gaz.
• Suivi des vibrations radiales de l’arbre et de la position de la poussée axiale dans les compresseurs centrifuges.
• Mesure de l’excentricité et de la vitesse sur des machines industrielles rotatives.
• Protection des pompes, boîtes de vitesses et ventilateurs robustes dans les installations pétrolières et gazières, de production d’électricité et chimiques.

Informations de commande

Spécifications techniques

Directives d’installation

• Réglage de l’entrefer : effectuer les réglages corrects de l’entrefer lors de l’installation en vérifiant la tension de sortie du Proximitor. Régler l’entrefer pour obtenir une polarisation cible de -10,0 Vcc, correspondant à l’alignement sur une plage linéaire standard de 2,0 mm.
• Engagement du filetage : ne pas dépasser l’engagement maximal recommandé du filetage de 15 mm lors du montage afin d’éviter tout grippage mécanique.
• Intégrité du câble : maintenir en permanence un rayon de courbure minimal du câble de 25,4 mm (1,0 in) lors de son acheminement afin d’éviter toute distorsion du signal ou tout dommage structurel.
• Limites de couple : serrer les sondes métriques standard à montage frontal en appliquant le couple recommandé sur le boîtier de 7,5 N-m (66 in-lbf), sans atteindre le couple nominal maximal de 22,6 N-m (200 in-lbf).

Conformité et certifications

• Homologations CSA : environnements de classe I, divisions 1 et 2.
• ATEX / IECEx : zones dangereuses 0, 1 et 2.
• CE : conforme aux directives relatives à la compatibilité électromagnétique et à la basse tension.
