Description

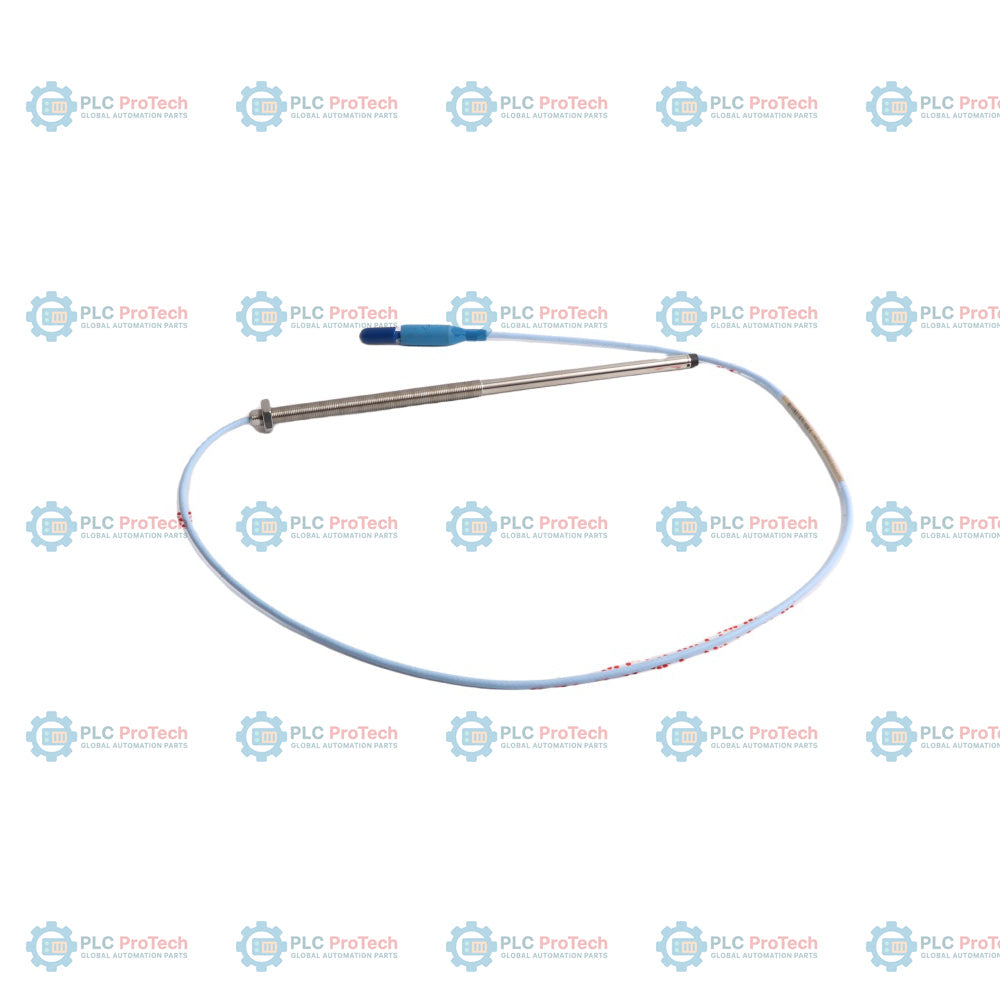

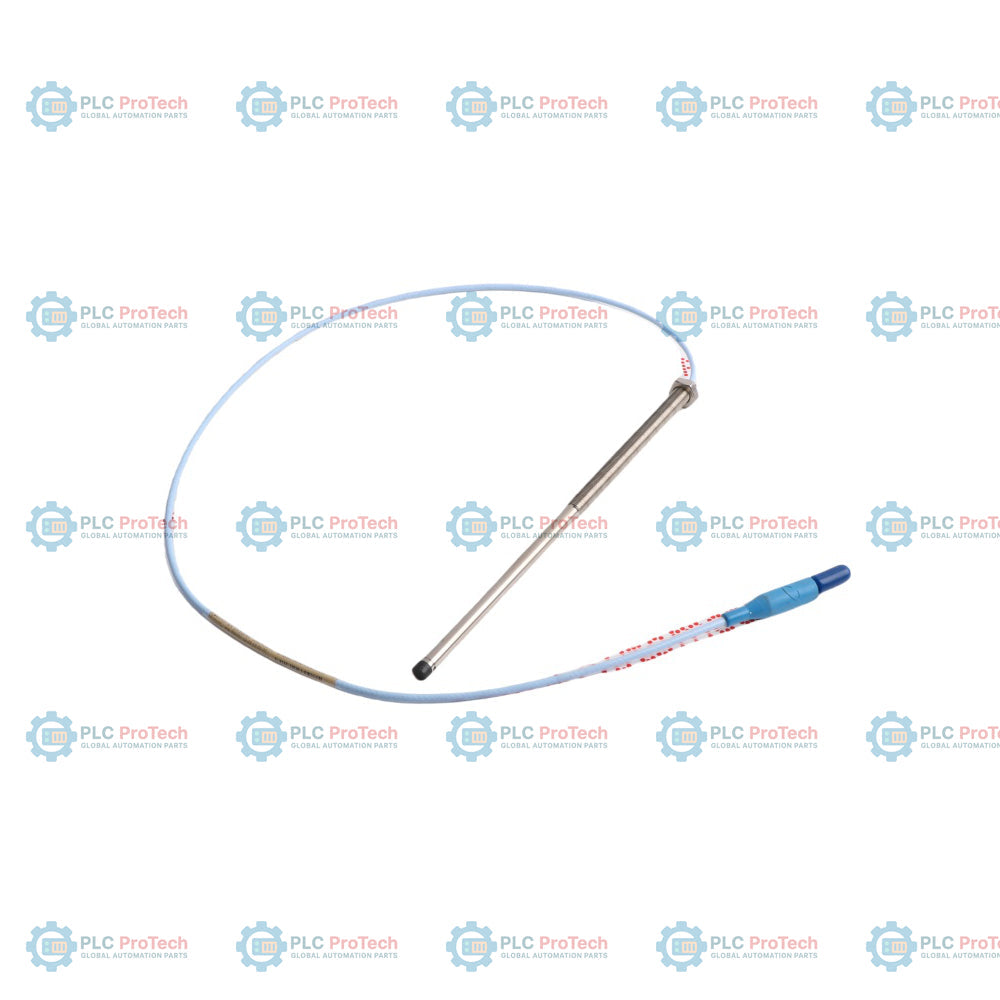

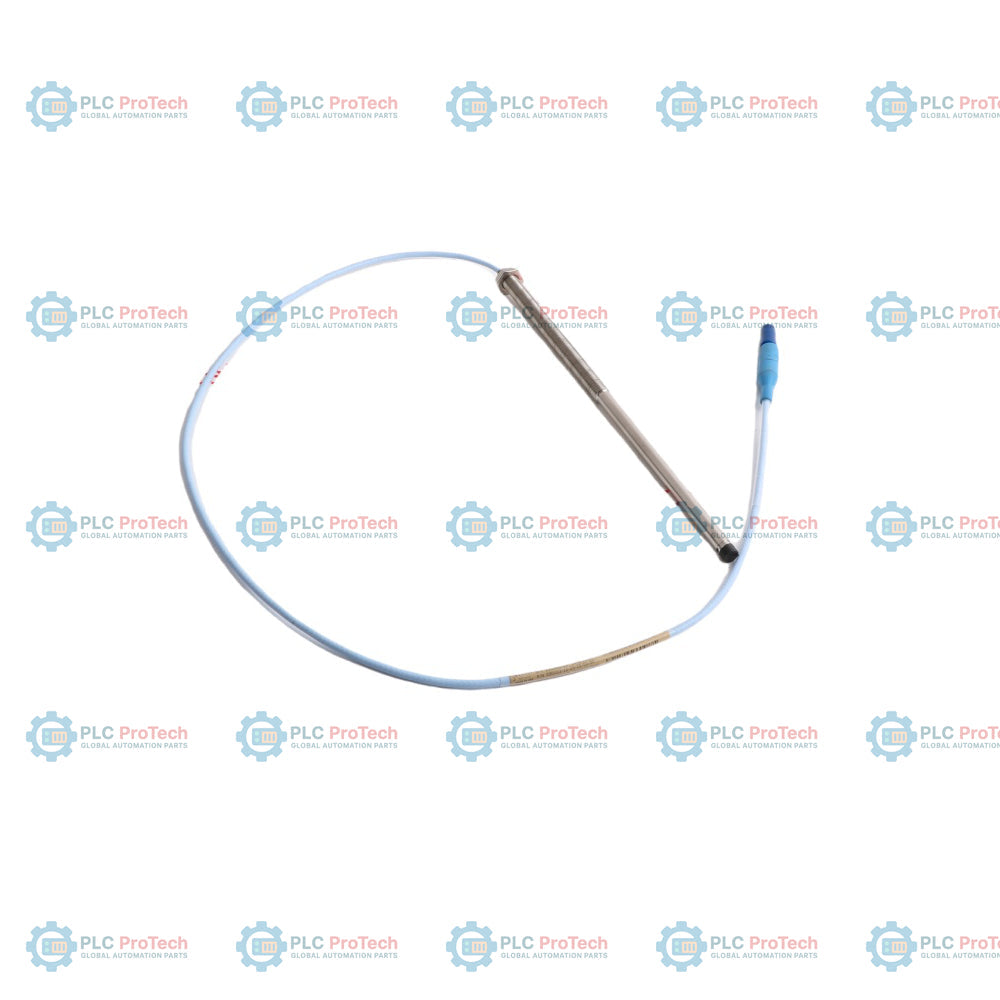

330103-12-25-10-01-00 désigne une sonde de proximité 3300 XL de 8 mm à filetage métrique, configurée avec une longueur non filetée de 120 mm (option 12), une longueur totale du boîtier de 250 mm (option 25) et une longueur totale de câble de 1,0 mètre (option 10). Cette sonde sans armure utilise un corps fileté M10 x 1 et est équipée d’un connecteur coaxial miniature ClickLoc doté d’un protecteur de connecteur intégré (option 01). Aucune homologation d’organisme pour zone dangereuse n’est requise pour cette configuration (option 00).

Cette sonde de proximité fonctionne comme un transducteur à courants de Foucault pour mesurer le déplacement statique et dynamique de l’arbre. Contrairement aux variantes standard dépourvues de blindage du connecteur, cette configuration est équipée d’un protecteur de connecteur en fluorosilicone qui isole la connexion coaxiale de la graisse, de l’humidité et de l’exposition aux produits chimiques, empêchant ainsi la dégradation du signal dans les environnements difficiles. La conception sans armure offre une flexibilité standard pour le cheminement du câble dans des conduits de protection ou des passages internes propres de la machine.

Caractéristiques

• Format de corps de boîtier fileté métrique M10 x 1 sans armure de protection.
• Option de longueur non filetée de 120 mm pour un positionnement ciblé.
• Option de longueur totale du boîtier de 250 mm pour les applications de capteurs à insertion profonde.
• Câble coaxial intégré de 1,0 mètre avec isolation FEP standard.
• Connecteur coaxial miniature ClickLoc doté d’un protecteur de connecteur en fluorosilicone.
• Pointe de sonde en PPS (polysulfure de phénylène) conçue pour offrir une stabilité thermique et une résistance chimique.

Applications

Cette sonde de proximité métrique est généralement utilisée dans des environnements industriels lourds sur des machines tournantes. Les applications courantes comprennent :

• Suivi des vibrations radiales et de la position axiale de l’arbre.
• Turbines à vapeur, turbines à gaz et compresseurs centrifuges.
• Détection des impulsions Keyphasor et de référence de phase.
• Surveillance du jeu des paliers à film fluide.
• Surveillance des arbres de pompes et de générateurs industriels.

Informations de commande

Spécifications techniques

Directives d’installation

Pour garantir des performances électriques et physiques sûres, suivez ces pratiques standard :

• Appliquez un couple de serrage maximal de 3,5 N-m (31 po-lb) pour le corps fileté M10 x 1.
• Veillez à ce que la profondeur maximale de prise du filetage ne dépasse pas 15 mm.
• Respectez un rayon de courbure minimal de 25,4 mm (1,0 po) pour le câble coaxial standard.
• Maintenez l’extrémité de la sonde à au moins 16 mm des surfaces métalliques adjacentes afin d’éviter les interférences.
• Veillez à ce que la somme de la longueur de la sonde et du câble d’extension standard corresponde aux exigences du système de capteur de proximité 3300 XL Proximitor (généralement une longueur totale de 5,0 mètres ou 9,0 mètres).

Conformité et certifications
