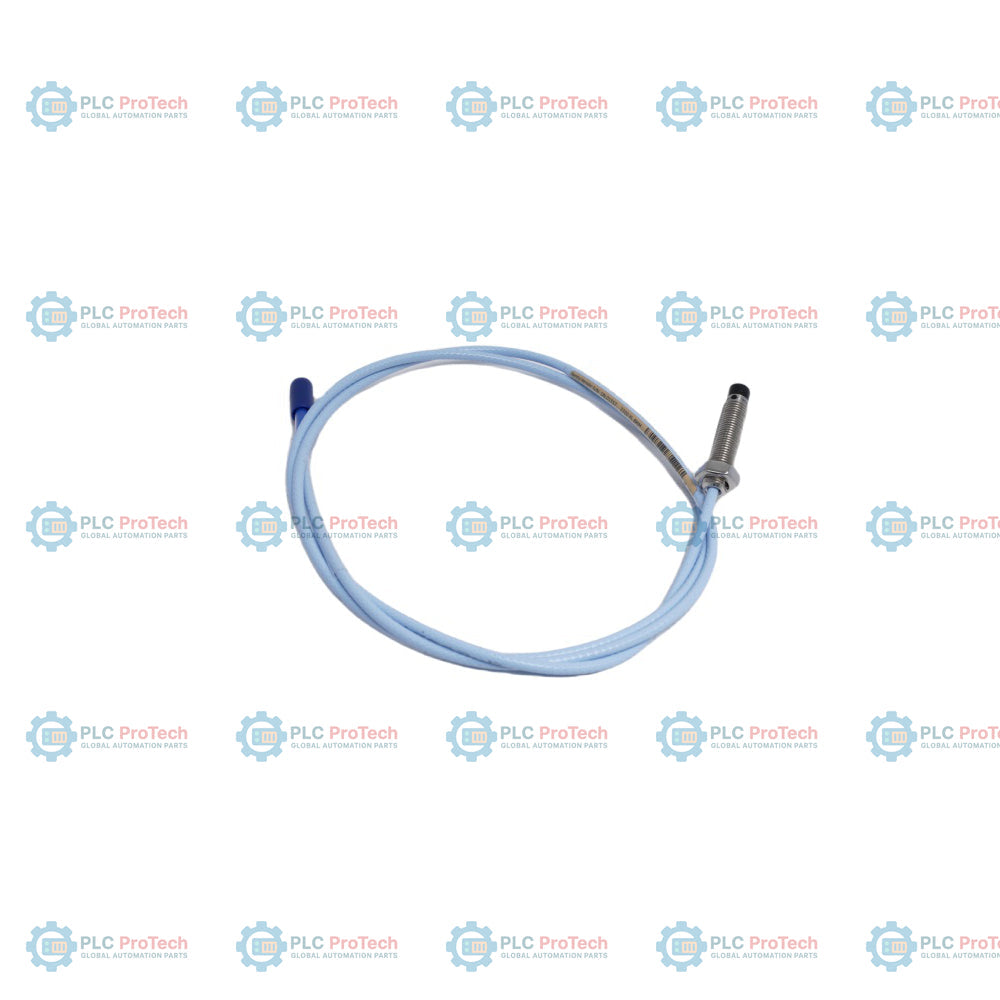

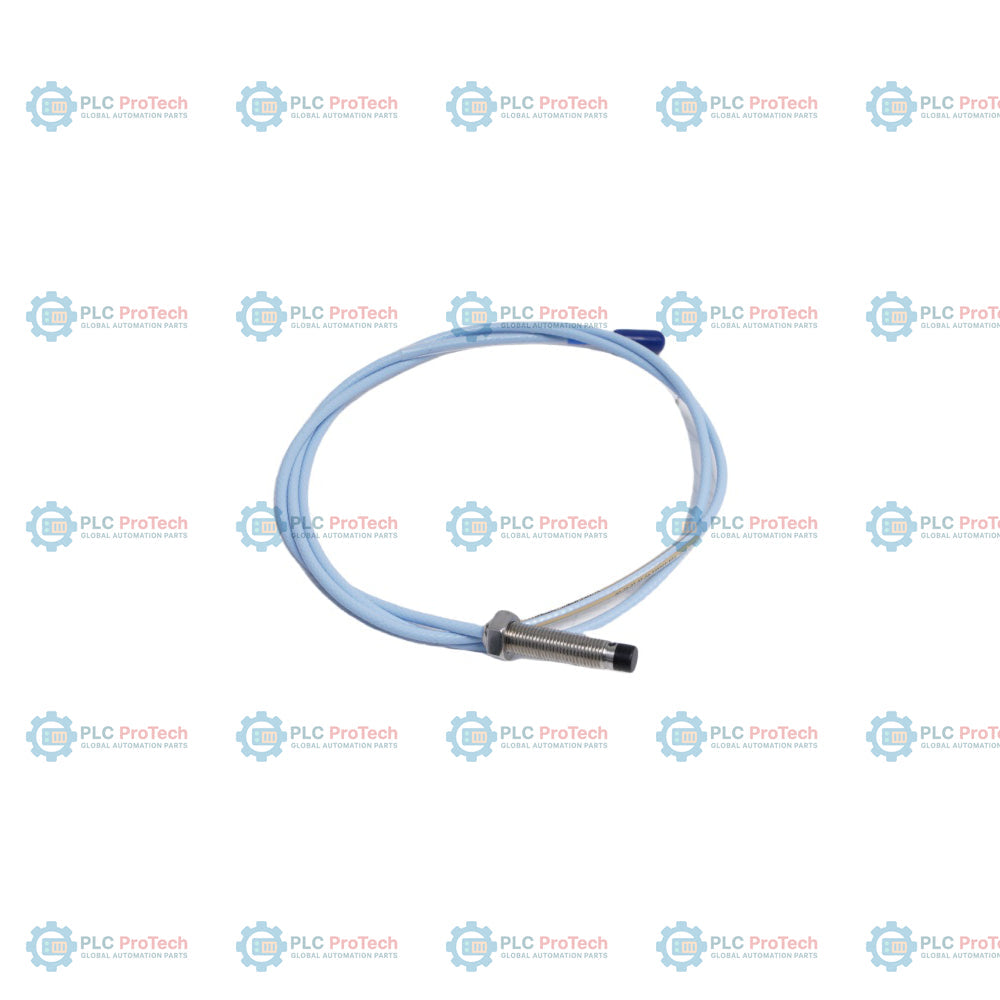

Bently Nevada 330101-00-16-10-02-00 3300 XL sonde de proximité de 8 mm

Description

La 330101-00-16-10-02-00 est une configuration non armée de la sonde de proximité Bently Nevada 3300 XL 8 mm, spécialement conçue avec une longueur non filetée de 0,0 pouce, une longueur totale de boîtier fileté de 1,6 pouce, une longueur totale de câble de 1,0 mètre, un câblage coaxial standard avec un connecteur miniature ClickLoc, et aucune homologation d’organisme pour zones dangereuses. Composant essentiel du système de transducteur de proximité 3300 XL 8 mm, ce capteur sans contact est conçu pour une installation permanente dans les machines tournantes afin de mesurer la position statique et les vibrations dynamiques. En utilisant le principe de fonctionnement des courants de Foucault, il génère un signal de tension de haute précision directement proportionnel à la distance physique entre l’extrémité de la sonde et l’arbre cible, généralement en acier AISI 4140. Cette configuration non armée et non homologuée constitue une solution de surveillance économique et haute performance pour les zones industrielles standard et non dangereuses où une armure mécanique externe n’est pas nécessaire.

Caractéristiques

• Corps non armé 3/8-24 UNF : Dotée d’un boîtier entièrement fileté en acier inoxydable de 1,6 pouce (0,0 pouce non fileté), elle permet un montage direct dans les carters de machines et les chapeaux de paliers sans armure physique externe.
• Câble standard de 1,0 mètre : Fournie avec un câble coaxial standard de 1,0 mètre (3,3 pieds), elle est idéale pour un acheminement propre vers des boîtiers de raccordement intermédiaires avant l’interfaçage avec un câble d’extension.
• Connecteur miniature ClickLoc : Équipée d’un connecteur coaxial miniature ClickLoc qui garantit une transmission du signal sûre, à faibles pertes et résistante aux vibrations dans les machines tournantes lourdes.
• Principe des courants de Foucault : Fournit des mesures précises du déplacement sans contact avec un facteur d’échelle moyen (ASF) nominal de 7,87 V/mm (200 mV/mil) lorsqu’elle est associée à des composants 3300 XL compatibles.
• Construction robuste de l’extrémité : L’extrémité de la sonde de 8 mm est moulée en plastique haute performance à base de sulfure de polyphénylène (PPS) et scellée chimiquement contre l’humidité, la vapeur et les environnements contenant des huiles industrielles.

Applications

• Surveillance continue des vibrations radiales de l’arbre dans les générateurs à turbine à vapeur et à gaz des services publics.
• Mesures de la position axiale et du déplacement de poussée dans les compresseurs centrifuges à grande vitesse et les turbo-détendeurs industriels.
• Profilage de la dynamique des rotors et diagnostic du jeu des paliers dans les grandes pompes pétrochimiques, les ventilateurs industriels et les boîtes de vitesses.
• Protection générale des machines et surveillance de leur état dans les installations industrielles standard et non dangereuses.

Informations de commande

Aucune approbation requise (configuration standard à usage général)

Connexions et interfaces

Directives d'installation

Pour garantir des performances de mesure optimales et une fiabilité mécanique à long terme, il est recommandé de suivre les pratiques d'installation techniques suivantes :

• Vérification du filetage : Nettoyer et inspecter le trou de montage taraudé interne 3/8-24 UNF du carter de la machine. Comme cette référence a une longueur non filetée de 0.0 inch, vérifier que le logement est entièrement taraudé pour recevoir le boîtier de 1.6 inch en toute sécurité.
• Réglage de l'entrefer de la sonde : Positionner la sonde avec l'entrefer approprié par rapport à la cible de l'arbre. Une valeur de référence standard est de 1.27 mm (50 mils), ce qui correspond à la tension médiane de l'étalonnage du système (sortie nominale de -10 Vdc au niveau du capteur Proximitor).
• Protection du câble : Comme cette sonde utilise un câble standard non armé, faire passer le câble coaxial dans une gaine rigide ou flexible dédiée afin d'éviter les déchirures accidentelles, les pincements ou l'exposition à des contraintes mécaniques excessives.
• Blindage et mise à la terre : Veiller à ce que le blindage du câble coaxial soit isolé électriquement à l'extrémité de montage de la sonde et mis à la terre en un point unique au niveau du capteur Proximitor ou de l'armoire d'instrumentation afin d'éviter les interférences électromagnétiques et les parasites causés par les boucles de terre.
• Rayon de courbure : Respecter un rayon de courbure minimal de 25.4 mm (1.0 inch) pour le câble coaxial standard lors du cheminement afin d'éviter l'atténuation du signal ou les dommages physiques aux conducteurs internes.
