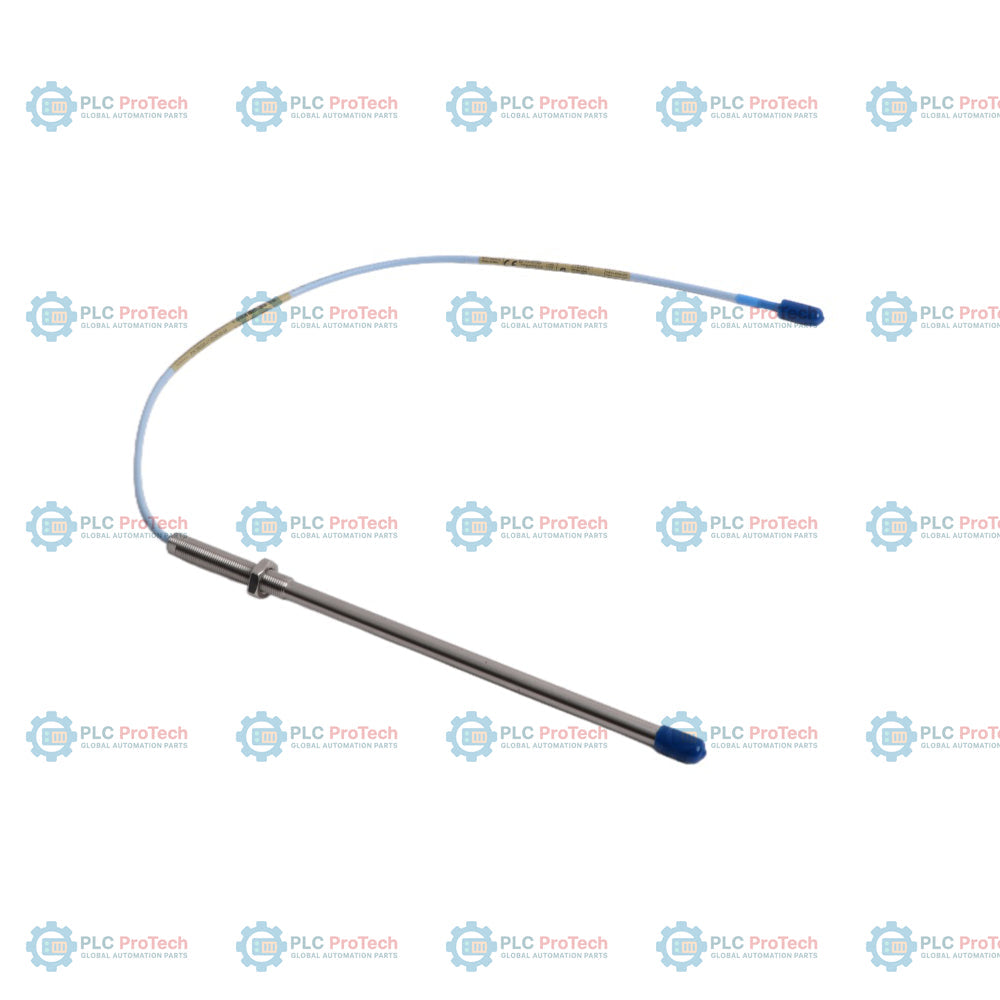

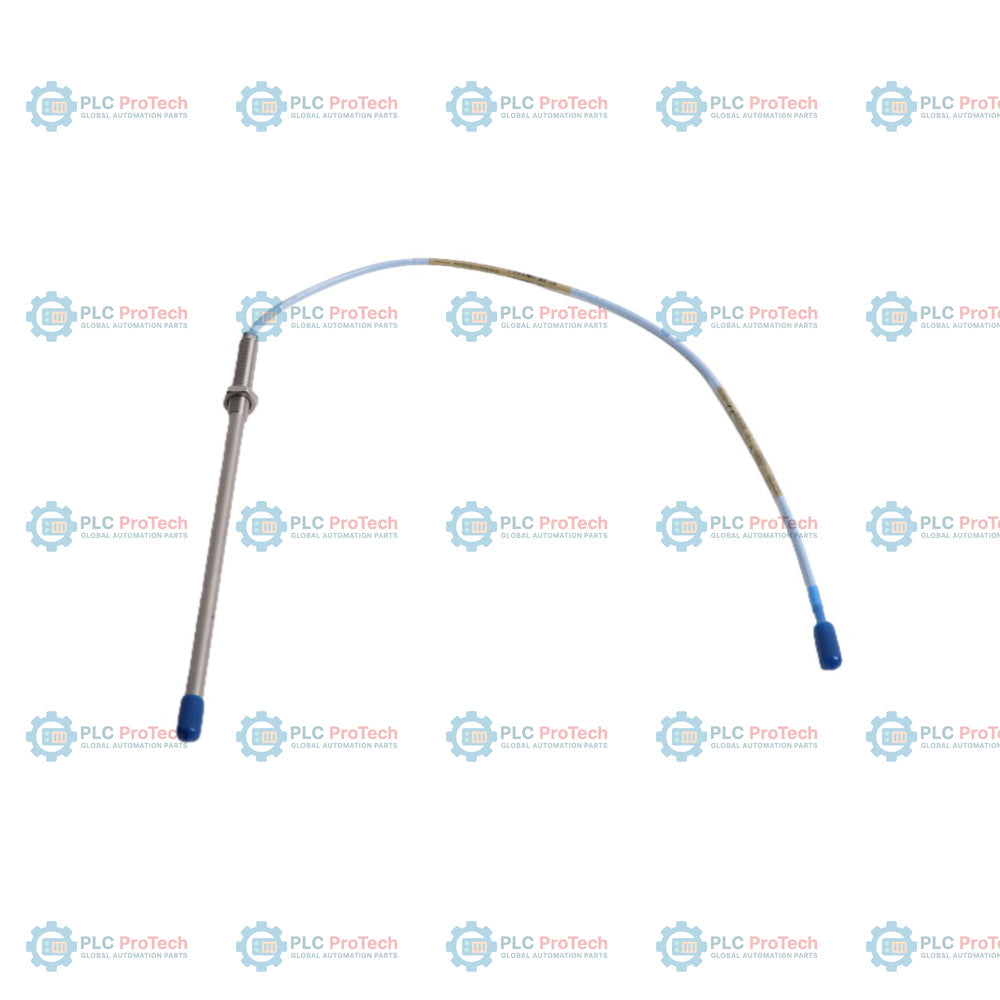

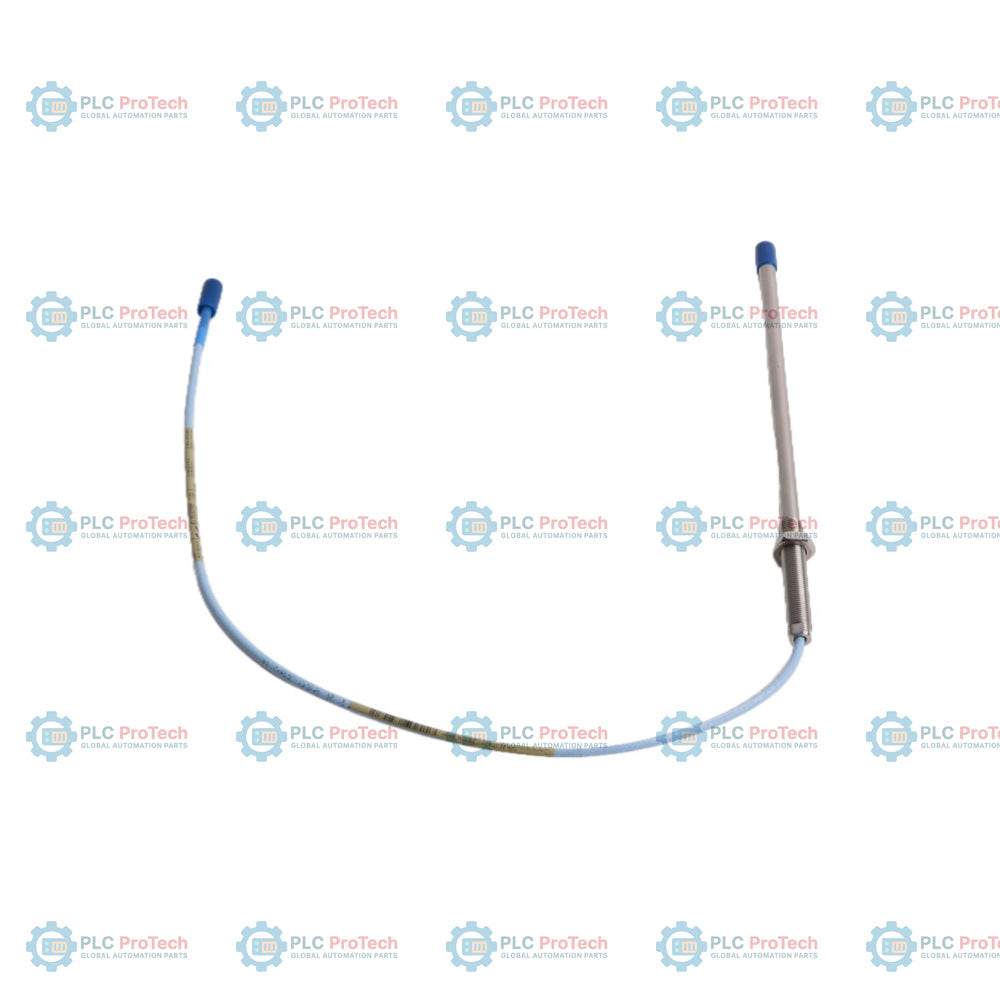

Bently Nevada 330103-17-22-10-12-05 3300 XL Sonde de proximité de 8 mm

Le modèle de base 330103 Bently Nevada 330103-17-22-10-12-05 est un capteur à courants de Foucault sans contact qui génère un champ électromagnétique haute fréquence afin de convertir les distances physiques en variations proportionnelles d’impédance électrique pour la surveillance de l’entrefer statique et des vibrations dynamiques. Cette sonde de proximité s’interface directement avec un capteur Proximitor 3300 XL correspondant afin de conditionner les mesures du champ en un signal de tension de sortie linéaire adapté aux systèmes de protection des machines.

Résumé technique

La sonde fonctionne selon les principes de mise à l’échelle par courants de Foucault : le champ RF haute fréquence émis par l’extrémité induit des courants de Foucault lorsqu’il interagit avec une cible conductrice. Le circuit de la sonde de proximité subit une variation d’impédance en fonction de la proximité de la surface cible. Le capteur Proximitor 3300 XL convertit cette variation continue en un signal de tension linéaire étalonné pour l’analyse de la dynamique du rotor et des vibrations de l’arbre.

Caractéristiques matérielles

Notes d’ingénierie

• Réglage de la longueur du système : La longueur totale de 1,0 m de cette sonde nécessite un câble d’extension supplémentaire de 4,0 m afin d’atteindre l’exigence standard de réglage du système à 5,0 m pour un étalonnage précis du capteur Proximitor.
• Étalonnage selon le matériau cible : L’étalonnage en usine est effectué spécifiquement pour l’acier AISI 4140. D’autres matériaux cibles modifient la mise à l’échelle par courants de Foucault et nécessitent des variables correctives ou un réétalonnage dédié en raison des variations de perméabilité magnétique et de conductivité électrique.
• Dimensions minimales de la cible : La surface cible observée doit présenter un diamètre continu d’au moins 15,2 mm (0,6 po) afin de réduire les effets de bord qui compromettent la linéarité de la mesure.

Directives d’utilisation

• Couple de serrage : Limiter le couple à un maximum de 4,7 N-m (42 in-lb) lors de l’installation du filetage dans le carter de la machine afin d’éviter toute déformation mécanique ou défaillance structurelle de l’extrémité de la sonde.
• Jeu du filetage et jeu latéral : Maintenir un dégagement latéral minimal de 22 mm par rapport à tout lamage environnant ou à toute paroi latérale métallique afin d’éliminer les variations parasites d’étalonnage et la diaphonie du signal.
• Mise à la terre et isolation du blindage : Envelopper les connecteurs coaxiaux miniatures ClickLoc avec le ruban silicone auto-isolant fourni. Cela isole la mise à la terre du blindage coaxial de la masse de la machine et empêche la pénétration interne de fluides.
• Cheminement du câble et rayon de courbure : Acheminer le câble résistant aux fluides en respectant un rayon de courbure minimal de 25,4 mm (1,0 po) afin de protéger les couches diélectriques internes contre la fatigue physique ou les fissures.

Détail des suffixes

• 17 : Longueur non filetée de 17 mm permettant de contrôler le positionnement en profondeur à l’intérieur du carter de la machine.
• 22 : Longueur totale du boîtier de 22 mm offrant des dimensions compactes pour les zones soumises à des contraintes de dégagement.
• 10 : Longueur totale du câble de 1,0 m (3,3 pi).
• 12 : Connecteur coaxial miniature ClickLoc avec câble intégré résistant aux fluides.
• 05 : Certifications de sécurité intrinsèque et de protection contre l’inflammation ATEX, IECEx et CSA pour les emplacements dangereux (applications en zones 0, 1 et 2).
