Bently Nevada 330104-00-07-10-01-CN Sonde de Proximité 3300 XL 8 mm

Présentation du produit

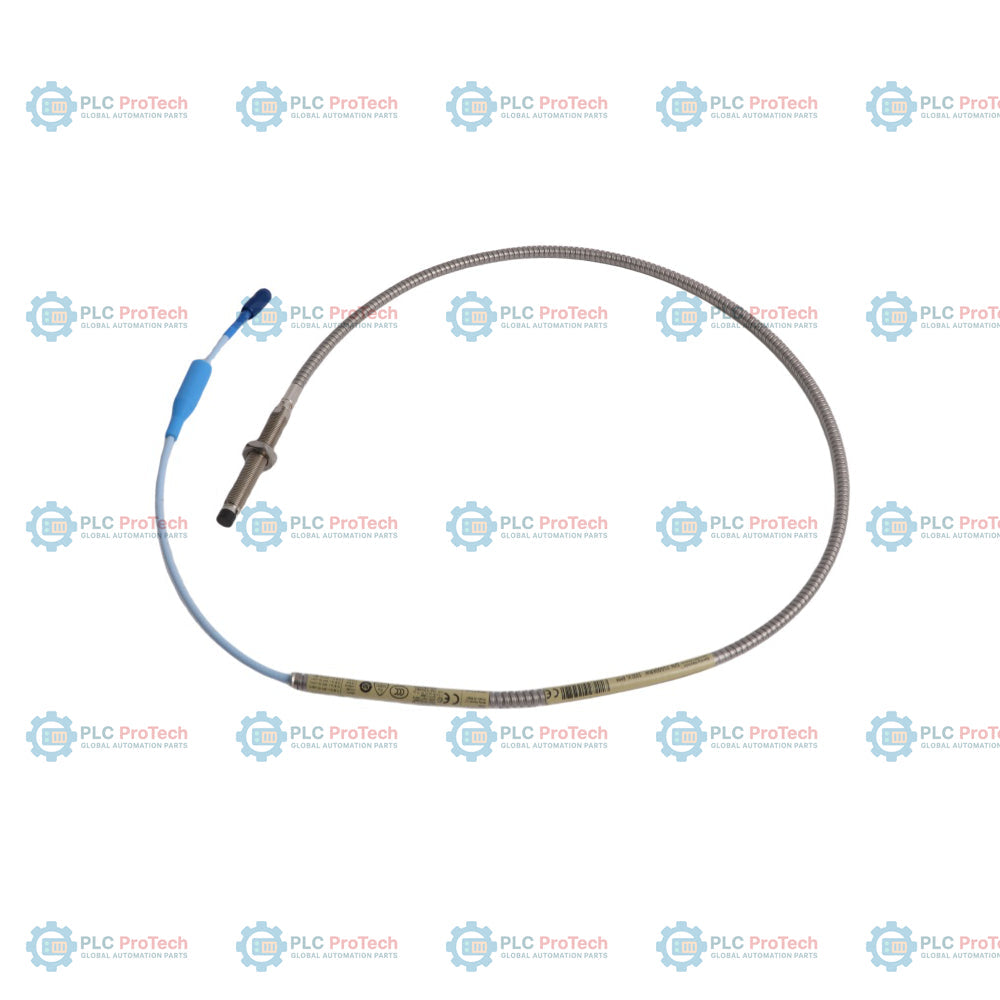

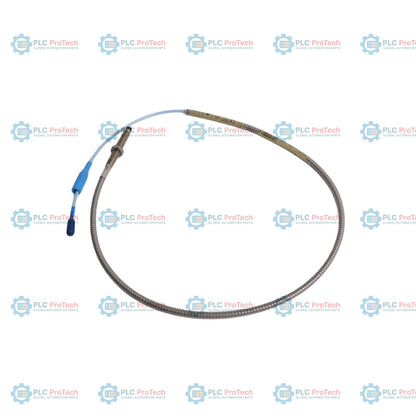

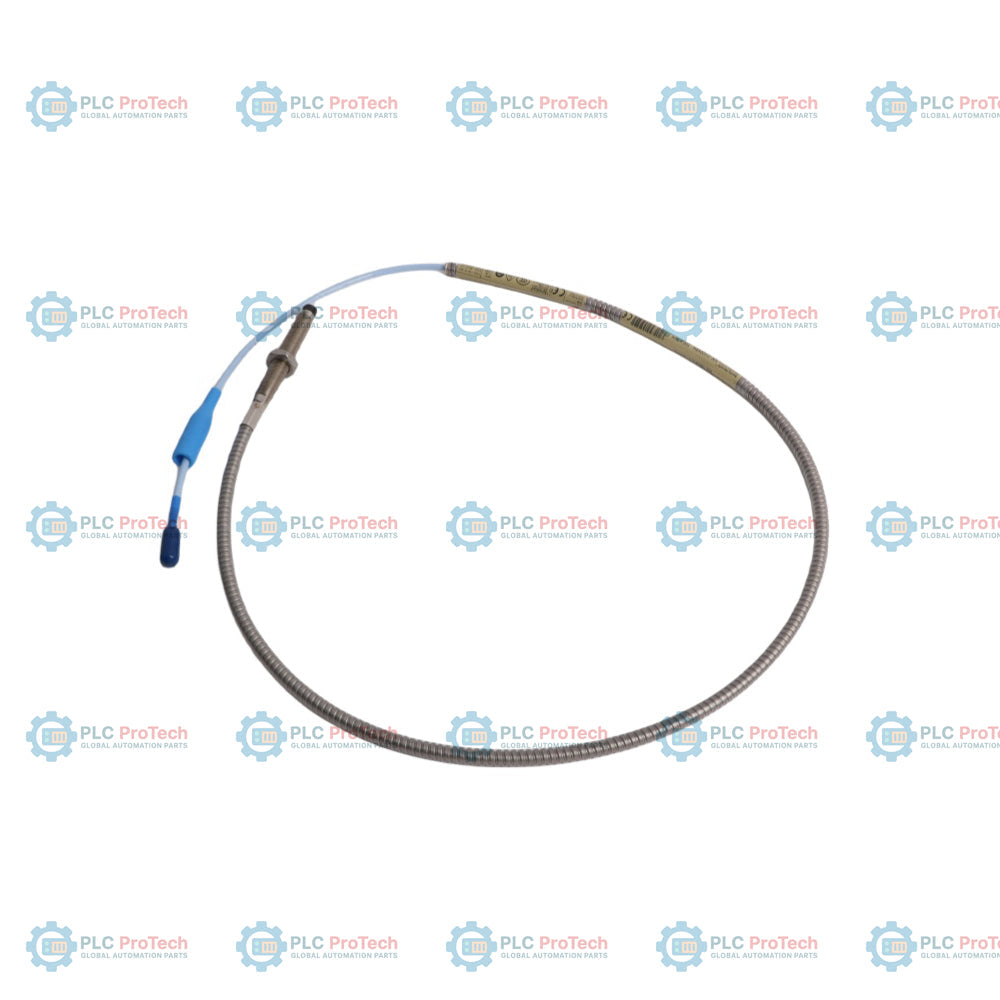

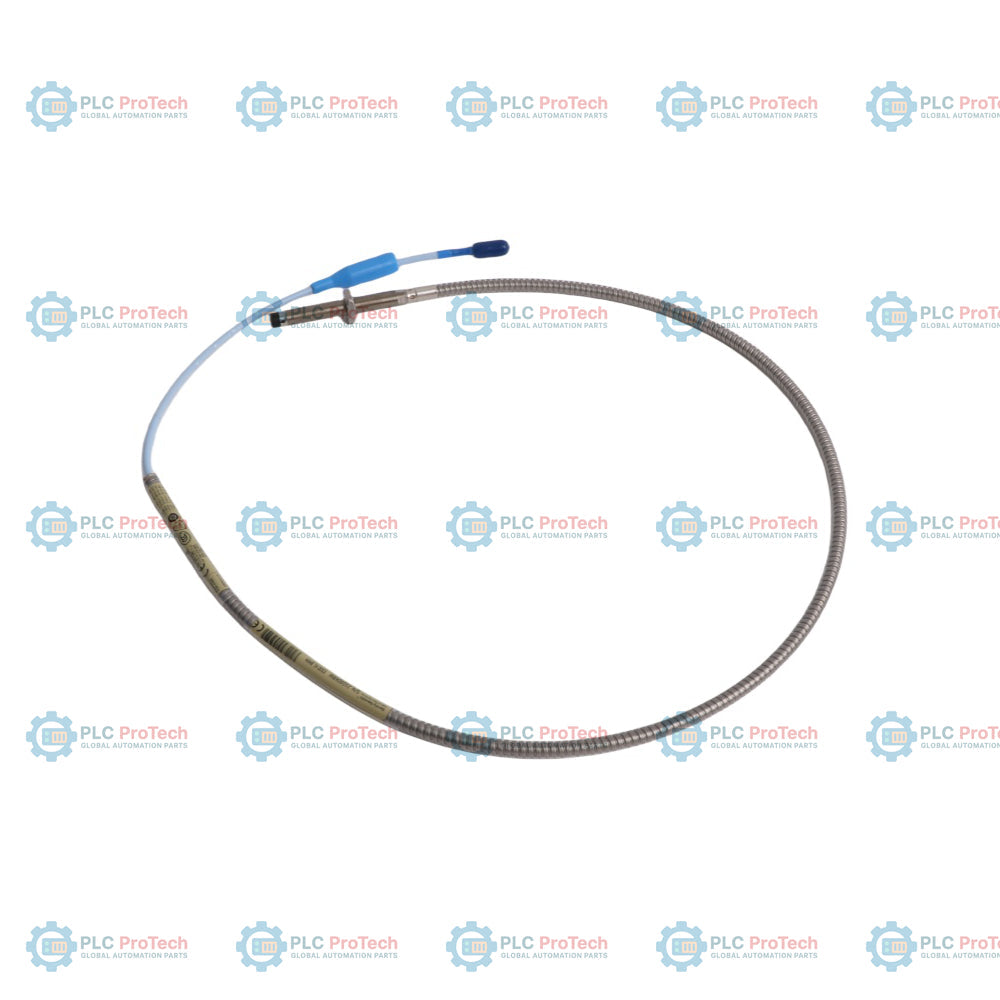

Le capteur à courant de Foucault Bently Nevada 330104-00-07-10-01-CN appartient à la série industrielle standard 3300 XL 8 mm, conçu pour des mesures sans contact des vibrations et de la position de l'arbre. Cette sonde à haute fiabilité est utilisée mondialement dans les systèmes de protection des machines critiques (TSI) dans la production d'énergie par turbine à vapeur, le traitement des hydrocarbures et les opérations minières à haute capacité. En fournissant une sortie de tension précise et continue proportionnelle à la distance en micro-pouces entre la pointe de la sonde et la cible en rotation, elle suit efficacement le déplacement dynamique de l'arbre et la dilatation thermique. L'intégration de cette sonde dans votre boucle de protection des machines garantit une détection précoce du déséquilibre du rotor, de l'usure des roulements et du désalignement, réduisant significativement les arrêts imprévus de l'usine et prévenant les défaillances mécaniques catastrophiques.

Décomposition du suffixe

La structure du numéro de modèle du système de transducteur 330104-00-07-10-01-CN se traduit par la configuration technique suivante :

• 330104 : Modèle de base de la sonde de proximité 3300 XL 8 mm (configuration standard de filetage M10 x 1).

• 00 : Option de longueur sans filetage indiquant 0 mm de corps de sonde non fileté (boîtier entièrement fileté).

• 07 : Option de longueur totale du boîtier représentant 70 mm (0,07 m) de longueur totale du boîtier.

• 10 : Option de longueur totale spécifiant une longueur totale de câble de 1,0 m.

• 01 : Option de type de connecteur et câble équipant un connecteur coaxial miniature ClickLoc avec un protecteur de connecteur préinstallé, utilisant un câble à isolation standard.

• CN : Option d'approbation d'agence certifiant l'appareil pour les réglementations spécifiques aux zones dangereuses du pays (y compris les approbations NEPSI).

Spécifications techniques

FAQ techniques

• Q : Quel est le but principal du protecteur de connecteur intégré spécifié par l'option "01" ?

  R : Le protecteur de connecteur est une gaine installée en usine qui protège la connexion coaxiale miniature ClickLoc très sensible contre la contamination environnementale, telle que la poussière, les fluides de coupe et l'huile de lubrification, empêchant ainsi l'atténuation du signal et les boucles de masse.

• Q : Cette sonde de 1,0 m peut-elle être câblée directement à un capteur Proximitor 3300 XL ?

  R : Non. Une sonde de 1,0 m doit être associée à un câble d'extension (comme une version de 4,0 m ou 8,0 m) pour correspondre à la longueur totale de calibration électrique du Proximitor (généralement 5,0 m ou 9,0 m de longueur totale du système). Un mauvais appariement de la longueur totale entraînera un important décalage de calibration et de mesure.

• Q : Quelles sont les exigences en matière de matériau cible pour que le 330104-00-07-10-01-CN lise avec précision ?

  R : La calibration standard des sondes Bently Nevada 3300 XL 8 mm est effectuée sur de l'acier AISI 4140. Si l'arbre cible est composé de matériaux différents (comme l'acier inoxydable ou des alliages exotiques), le Proximitor nécessite une recalibration personnalisée pour tenir compte des variations de conductivité électrique et de perméabilité magnétique.

Guide d'ingénierie et d'installation

• Vérification de la tension de l'écart : Lors de l'installation mécanique, surveillez la tension continue de l'écart au terminal du Proximitor. Vissez la sonde vers l'intérieur jusqu'à ce que la tension de sortie atteigne environ -10,0 VCC. Cela correspond au point médian de la plage de calibration linéaire de 2,0 mm. Serrez l'écrou de blocage pour fixer la sonde, en veillant à ce qu'elle ne migre pas en raison des fortes vibrations de la machine en fonctionnement.

• Limites de couple de serrage : Ne dépassez pas un couple de 22,6 N-m (200 in-lb) lors du serrage du boîtier de la sonde M10 dans son support. Un serrage excessif peut déformer la gaine en acier inoxydable ou fracturer l'assemblage interne de la bobine, provoquant une défaillance permanente du capteur.

• Rayon de courbure du câble coaxial : Maintenez un rayon de courbure minimum de 25,4 mm (1,0 pouce) pour le câble de la sonde. Les courbures serrées ou le pincement de la ligne coaxiale endommageront le blindage interne, introduisant du bruit électromagnétique dans le signal de surveillance des vibrations.
