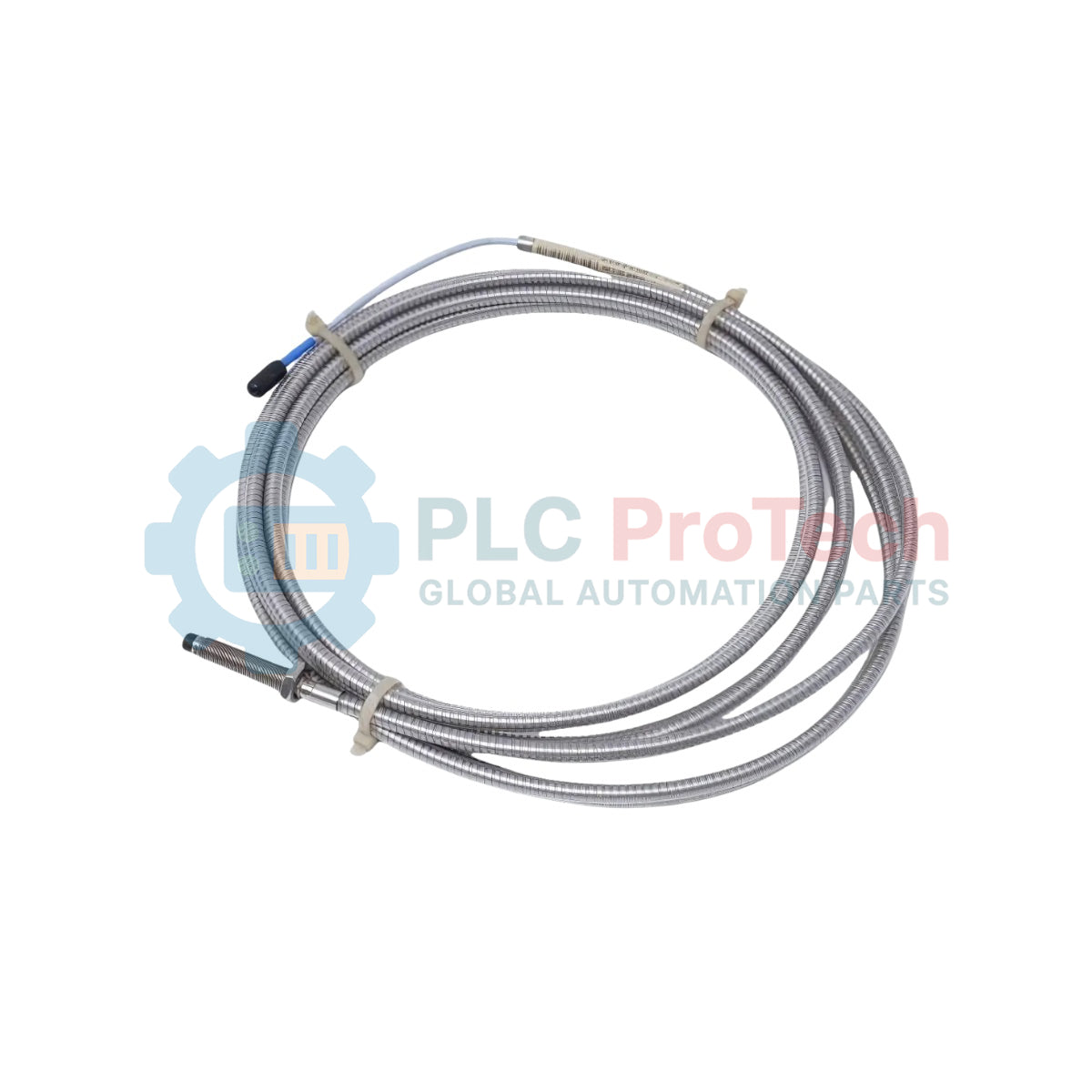

Sonde de proximité Bently Nevada 330104-00-12-10-02-CN 3300 XL 8 mm

Description

Conçu pour protéger les machines critiques, le 330104-00-12-10-02-CN est une sonde de proximité blindée appartenant à la gamme standard du secteur Bently Nevada 3300 XL 8 mm. Ce système de transducteur utilise la technologie des courants de Foucault pour fournir des mesures statiques (position) et dynamiques (vibrations) très précises sur les machines à arbre tournant. En générant un champ de radiofréquence continu, la sonde mesure l’écart physique entre son extrémité et une cible conductrice, telle qu’un arbre de turbine.

Cette configuration spécifique est dotée d’un filetage métrique M10 x 1 et d’une armure en acier inoxydable assurant une protection mécanique robuste dans les environnements industriels exigeants. Équipée d’un connecteur coaxial miniature ClickLoc, elle garantit un raccordement sûr et l’intégrité du signal avec le câble de rallonge et le capteur Proximitor correspondants.

Caractéristiques

• L’armure intégrée en acier inoxydable offre une résistance exceptionnelle à l’abrasion, à l’écrasement et aux dommages physiques dans les environnements d’exploitation difficiles.
• Équipée d’un connecteur coaxial miniature ClickLoc pour résister aux connexions desserrées et maintenir une transmission du signal haute fidélité.
• Compatible avec les capteurs Proximitor et les câbles de rallonge standard 3300 XL 8 mm.
• Entièrement conforme aux exigences relatives aux zones dangereuses des organismes de réglementation européens, internationaux et chinois.

Applications

• Surveillance des vibrations et de la position axiale des arbres de turbine dans les installations de production d’électricité.
• Mesure du déplacement des arbres sur paliers radiaux à film fluide dans les compresseurs haute vitesse.
• Protection des équipements rotatifs critiques dans les secteurs du pétrole et du gaz, de la pétrochimie et du traitement de l’eau.

Spécifications techniques

Connexions et interfaces

Directives d’installation

• Dégagement autour de la sonde : Veiller à prévoir un dégagement latéral suffisant autour de l’extrémité de la sonde afin d’éviter les erreurs de diaphonie et de charge latérale causées par des objets métalliques adjacents.
• Cheminement du câble : Fixer le câble blindé à l’aide de colliers appropriés afin d’éviter la fatigue mécanique et les mouvements de fouettement dans les zones soumises à de fortes vibrations.
• Mise à la terre : Veiller à ce que le blindage coaxial soit isolé de la terre de la machine du côté de la sonde, tout en maintenant une mise à la terre en un point unique au niveau du bornier du capteur Proximitor.
• Limites de couple : Ne pas dépasser la spécification de couple d’installation maximal du corps fileté M10 x 1 afin d’éviter d’endommager l’ensemble du capteur.

Conformité et certifications

• ATEX : Certificats de sécurité intrinsèque et de non-incendivité pour les installations en zones 0, 1 et 2.
• IECEx : Certifié pour une utilisation dans les atmosphères explosives contenant des gaz.
• NEPSI : Certifié pour la protection contre les explosions dans les environnements dangereux de la République populaire de Chine.
