Bently Nevada 330104-00-23-10-02-00 3300 XL Sonde de proximité

Description

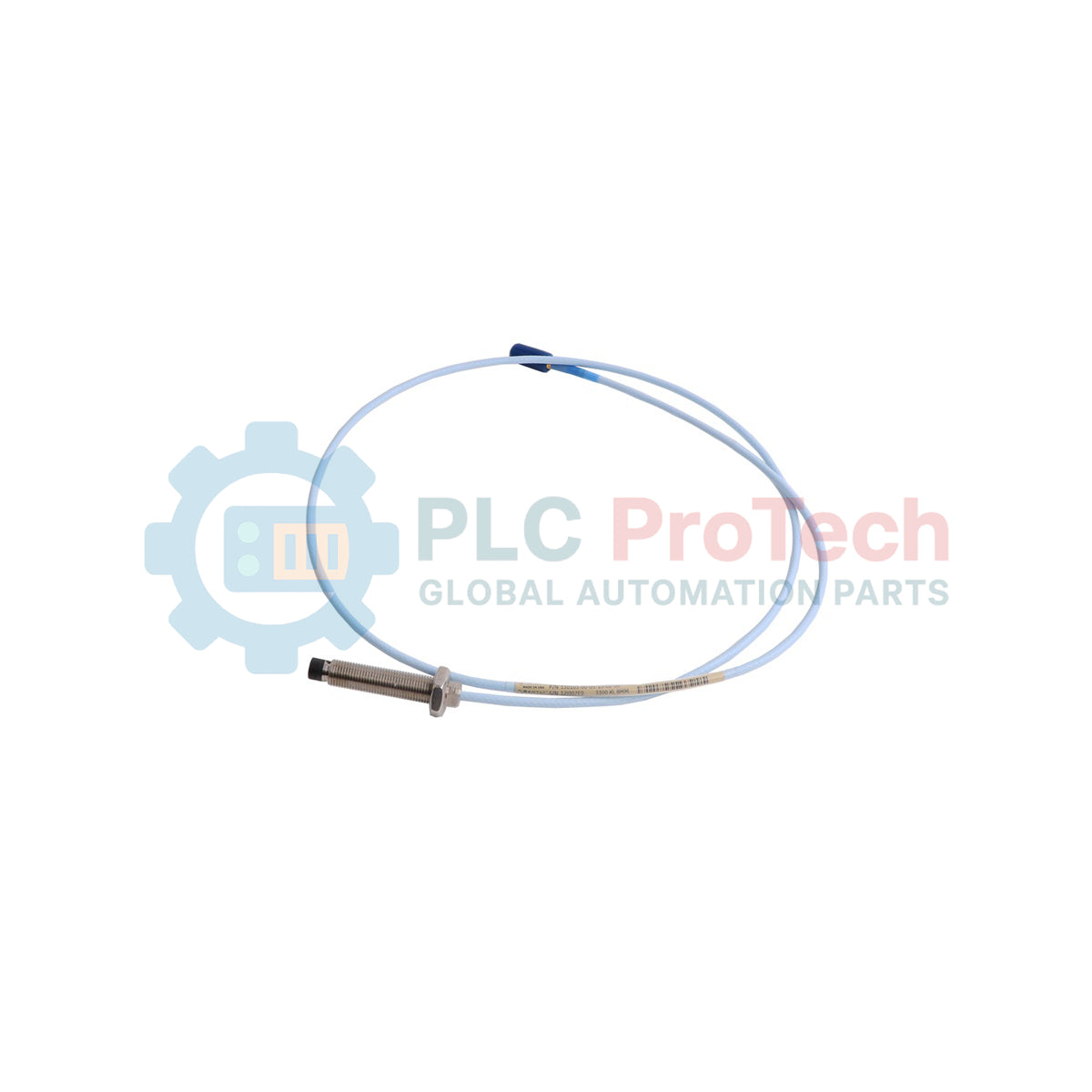

Conçu pour la surveillance à haute fiabilité des vibrations et de la position d’arbre, le 330104-00-23-10-02-00 est une sonde de proximité industrielle 3300 XL 8 mm fabriquée par Bently Nevada. Ce capteur constitue un composant essentiel du système de transducteur de proximité 3300 XL, convertissant la distance entre l’extrémité de la sonde et une cible conductrice en un signal électrique précis.

Ce modèle spécifique possède un filetage métrique M10 x 1 intégré à une robuste armure en acier inoxydable, qui protège le câble coaxial interne contre les fluides industriels agressifs, l’abrasion mécanique et les risques environnementaux. Avec une longueur non filetée de 0 mm et une longueur totale de boîtier de 230 mm, il offre la portée nécessaire pour les carters de machines à logement profond. Le câble standard de 1,0 mètre se termine par un connecteur coaxial miniature ClickLoc, garantissant une connexion électrique sécurisée et résistante aux vibrations avec le câble d’extension et le capteur proximitor.

Caractéristiques

• Armure robuste en acier inoxydable : Offre une protection mécanique exceptionnelle au câble coaxial contre les coupures, les pincements et les fluides industriels.
• Connecteur coaxial ClickLoc : Comprend un mécanisme de connexion coaxiale miniature plaqué or qui résiste au desserrage sous l’effet des vibrations haute fréquence des machines.
• Plage de température standard : Conçu pour supporter les environnements exigeants des carters sans dégradation du signal.
• Filetage métrologique : Le filetage métrique standard M10 x 1 permet un positionnement et un réglage précis de la profondeur lors du réglage de l’entrefer.

Applications

• Analyse des vibrations radiales de l’arbre et des mouvements dynamiques sur les machines tournantes.
• Mesure de la poussée et de la position axiale sur les turbines à vapeur industrielles, les turbines à gaz et les compresseurs.
• Mesure de la vitesse et détection de la phase de référence du keyphasor.
• Intégration aux systèmes d’instrumentation de supervision des turbines (TSI) pour les systèmes de protection des machines.

Spécifications techniques

Directives d’installation

• Réglage de l’entrefer et étalonnage : Vérifier que le capteur est étalonné pour le matériau cible utilisé (généralement de l’acier AISI 4140) et régler l’entrefer à l’aide d’un voltmètre numérique au centre nominal de la plage linéaire.
• Manipulation du câble : Ne pas dépasser le rayon de courbure minimal du câble armé lors de l’installation afin d’éviter d’endommager l’âme coaxiale interne.
• Protection du connecteur : Vérifier que les connecteurs ClickLoc sont propres, secs et complètement encliquetés avant d’appliquer du ruban silicone auto-isolant ou des protections de connecteur.
