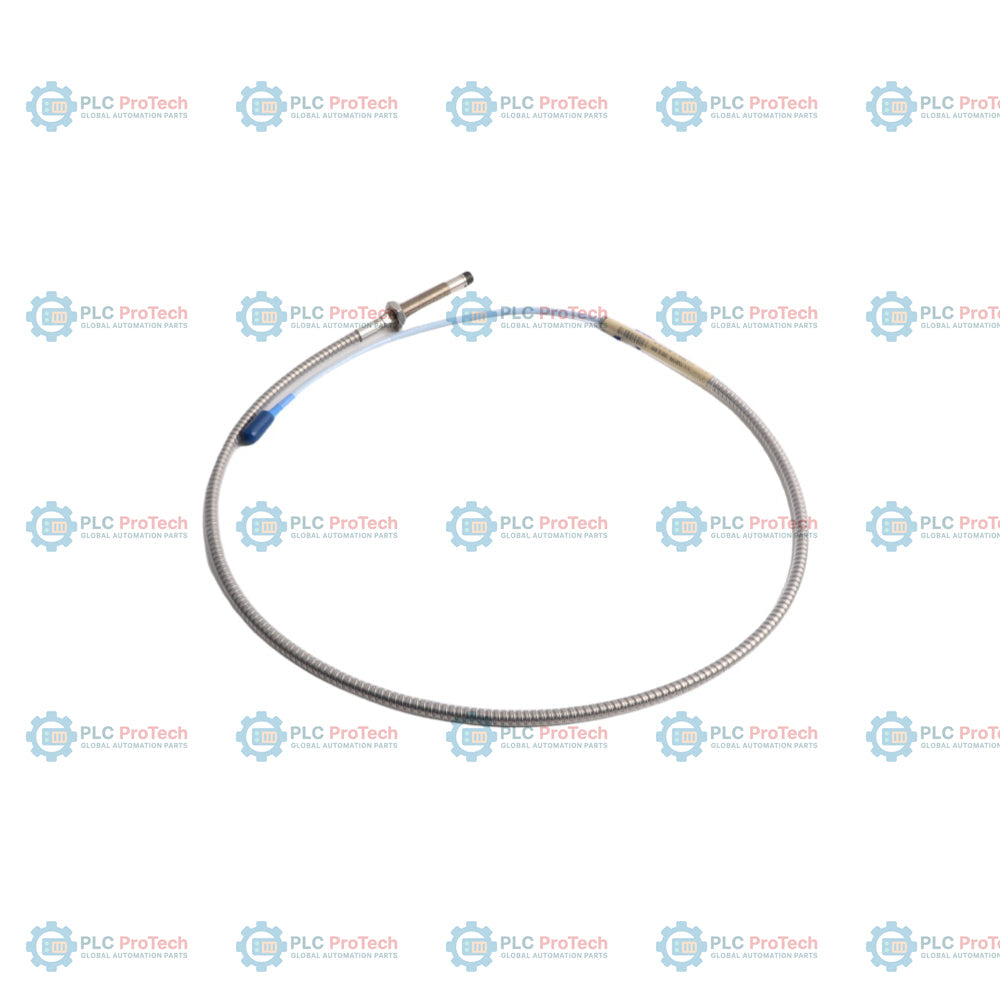

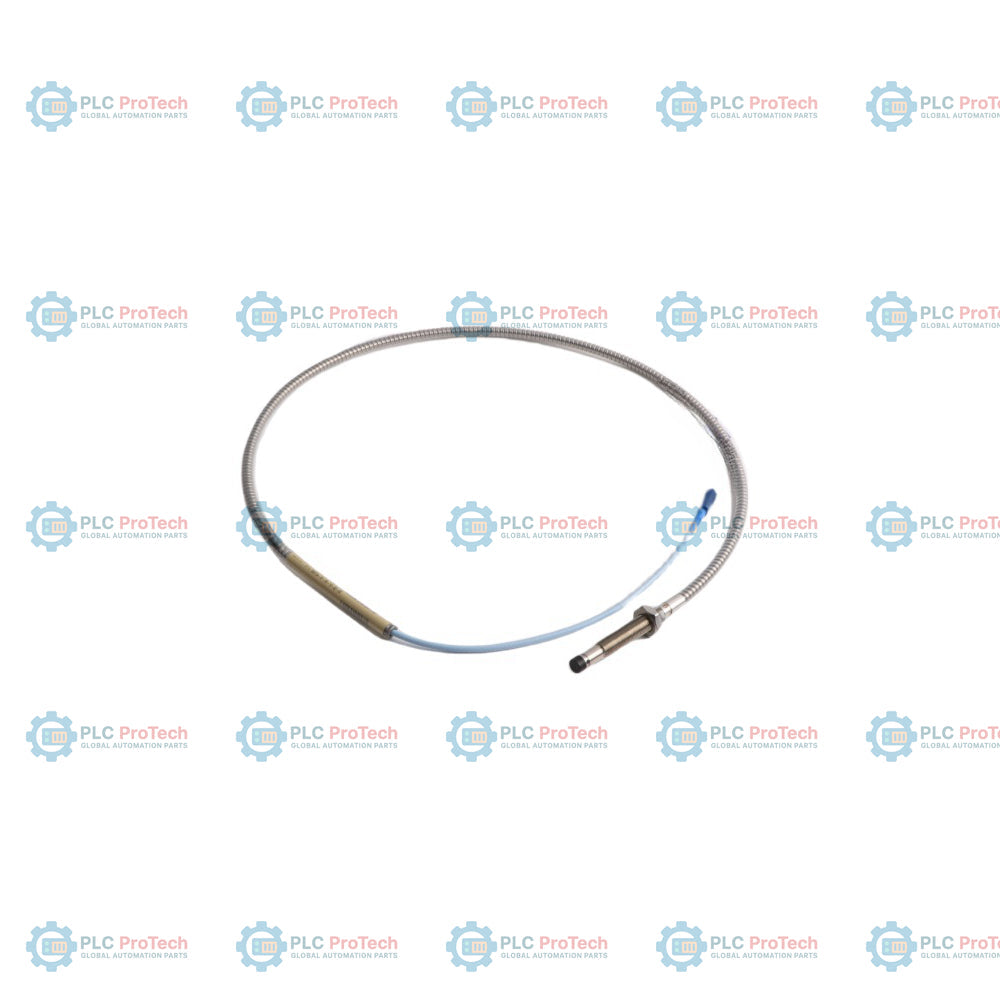

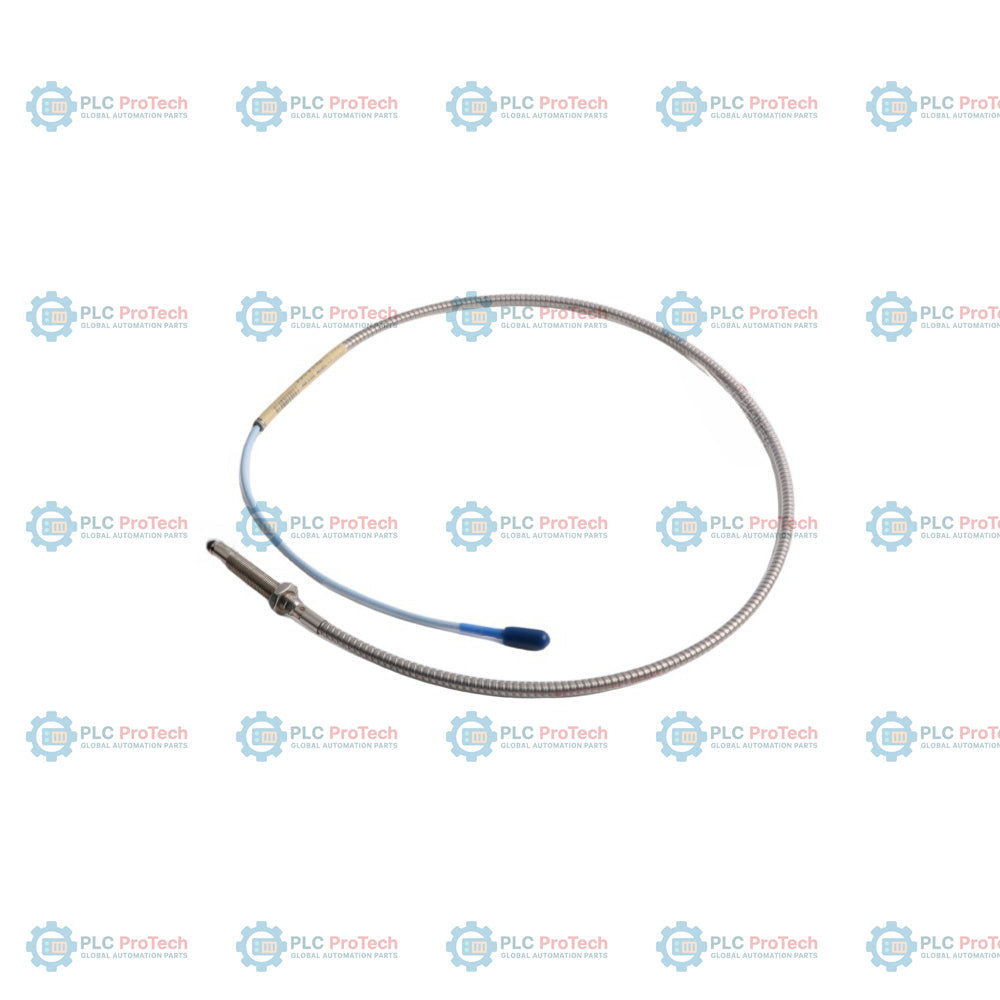

Bently Nevada 330104-01-06-10-02-00 3300 XL Sonde de proximité de 8 mm

Description

330104-01-06-10-02-00 spécifie cette configuration de sonde de proximité 3300 XL 8 mm à filetage métrique, dotée d'un corps fileté M10 x 1 avec armure intégrée en acier inoxydable, d'une longueur non filetée de 10 mm (option 01), d'une longueur totale de boîtier de 60 mm (option 06), d'une longueur totale de 1,0 m (option 10), d'un connecteur coaxial miniature ClickLoc sur un câble standard (option 02) et d'aucune homologation pour zone dangereuse (option 00). Contrairement aux variantes non armées ou dotées d'un protecteur de connecteur, cette configuration utilise une armure flexible en acier inoxydable avec une gaine extérieure en FEP pour prévenir l'usure mécanique et l'abrasion du câble coaxial tout en maintenant les dégagements standard entre le câble et le connecteur.

Ce capteur de déplacement à courants de Foucault sans contact est utilisé dans les systèmes de protection des machines industrielles. Il fonctionne comme élément d'une chaîne de transducteurs 3300 XL pour mesurer la position axiale statique de l'arbre ou les vibrations dynamiques de l'arbre sur des machines tournantes équipées de paliers à film fluide, telles que les turbines à vapeur, les compresseurs et les générateurs. Associée à un capteur Proximitor 3300 XL et à un câble d'extension compatibles, la sonde offre une sensibilité linéaire de 7,87 V/mm (200 mV/mil) sur une plage linéaire de 2,0 mm (80 mils).

Caractéristiques

• L'option 01 spécifie une longueur non filetée de 10 mm sur un boîtier fileté M10 x 1.
• L'option 06 définit une longueur totale de boîtier de 60 mm en acier inoxydable 303 résistant à la corrosion.
• L'option 10 fournit une longueur totale de 1,0 m de câble coaxial de 75 ohms avec armure intégrée en acier inoxydable.
• L'option 02 comprend un connecteur coaxial miniature ClickLoc sans protecteur de connecteur externe.
• L'option 00 indique qu'aucune homologation d'organisme n'est requise.
• L'armure intégrée en acier inoxydable gainée de FEP assure une protection contre les environnements abrasifs et l'usure physique.
• La pointe de sonde en sulfure de polyphénylène (PPS) est conçue pour les environnements chimiques agressifs et les environnements contenant de l'huile de turbine.
• Entièrement compatible et interchangeable avec les composants de système 3300 de 5 mm et 8 mm non-XL.

Applications

• Surveillance des vibrations radiales de l'arbre et de la position axiale sur les machines à paliers à film fluide.
• Mesures de vitesse d'arbre et de référence Keyphasor.
• Systèmes de protection des machines sur les turbines à vapeur, les turbines à gaz, les compresseurs centrifuges et les ventilateurs des tours de refroidissement.
• Générateurs hydroélectriques et grands moteurs électriques industriels.

Informations de commande

Spécifications techniques

Connexions et interfaces

Directives d’installation

• L’entrefer de la sonde doit être réglé à l’aide de la tension de sortie standard du capteur de proximité 3300 XL (généralement -9 Vcc pour les vibrations radiales, ce qui correspond à un entrefer d’environ 1,27 mm ou 50 mils).
• Assurez-vous que la longueur de prise du filetage du boîtier M10 x 1 ne dépasse pas 15 mm afin d’éviter tout grippage lors de l’installation.
• Serrez à la main le connecteur coaxial miniature ClickLoc sur le câble d’extension ; n’utilisez pas d’outils, sauf pour le raccorder à un connecteur non-XL.
• Maintenez un dégagement minimal de 3,0 mm autour de l’extrémité de la sonde par rapport au métal environnant afin d’éviter les interférences de vue latérale.
• Évitez de tirer sur l’armure gainée de FEP avec une tension excessive ; maintenez des rayons de courbure supérieurs à la limite recommandée de 25 mm.

Conformité et certifications

• Conforme à la directive CE (directive CEM)
• Conforme à la directive RoHS
• Conforme à la directive DEEE
