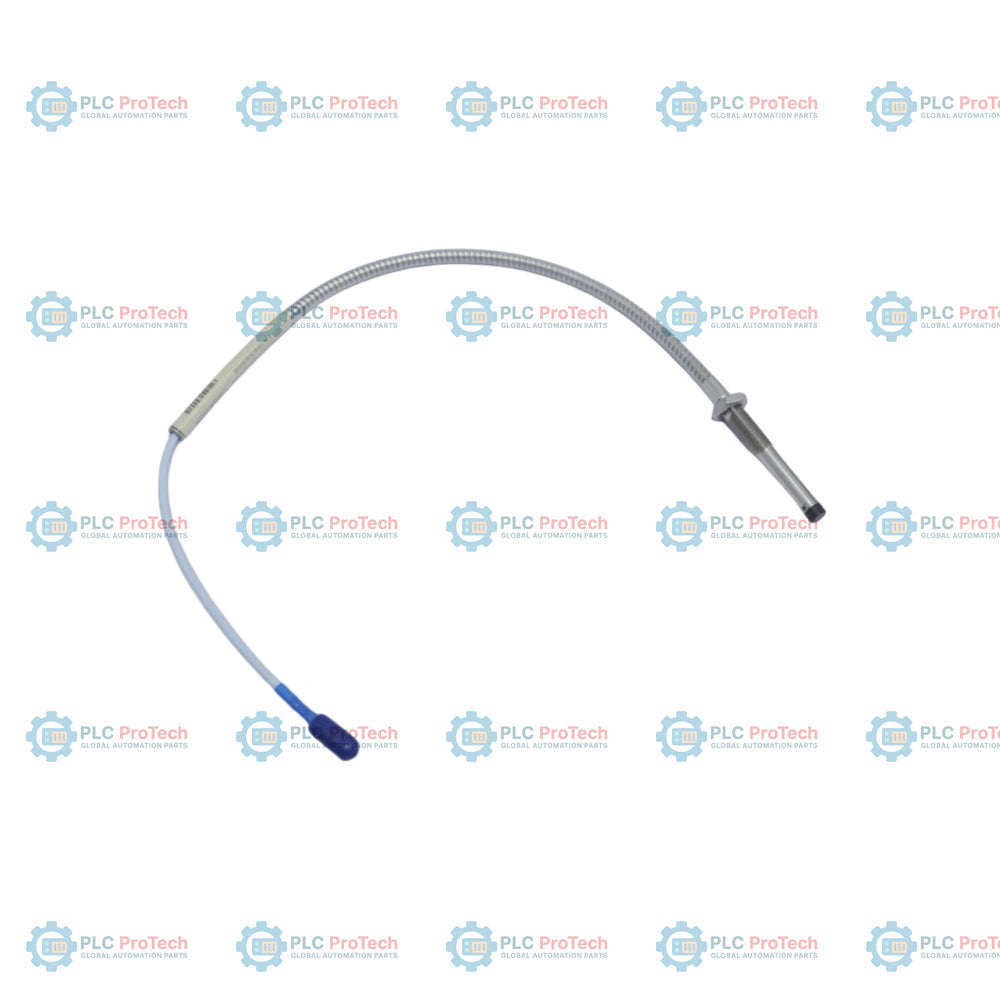

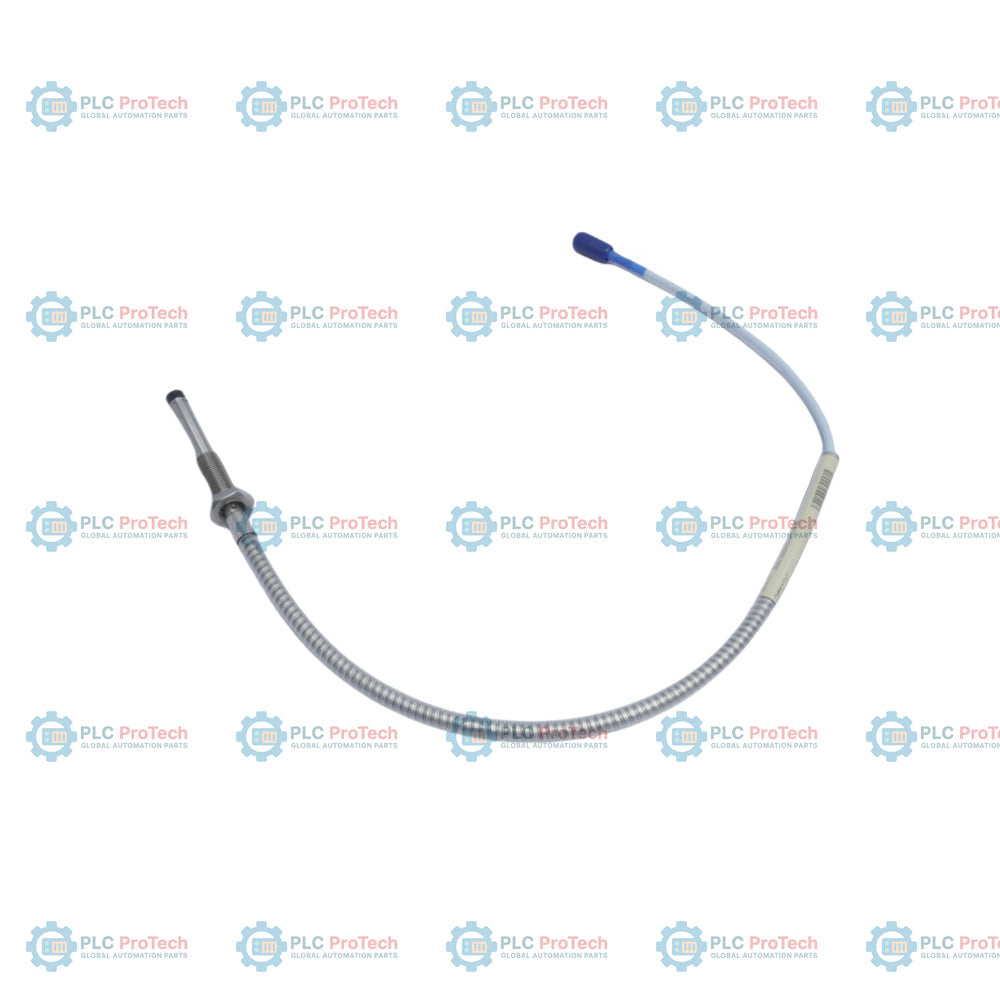

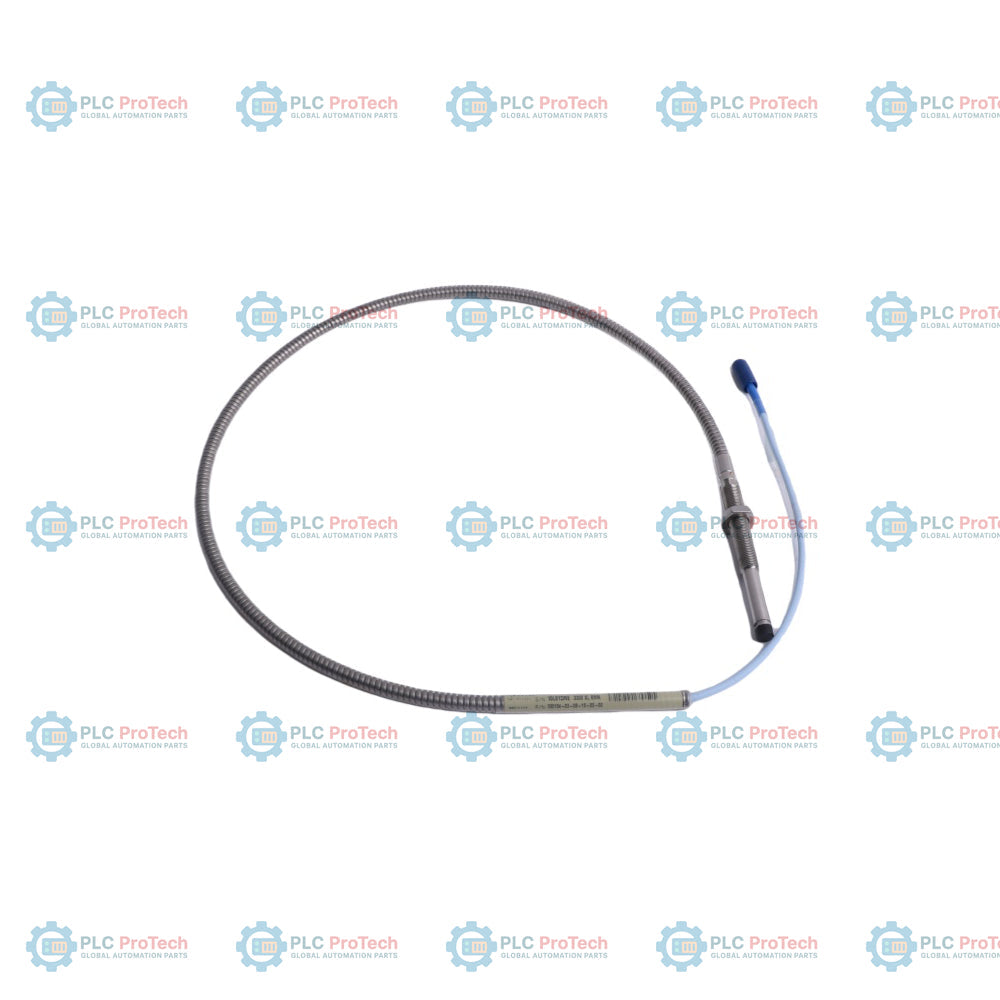

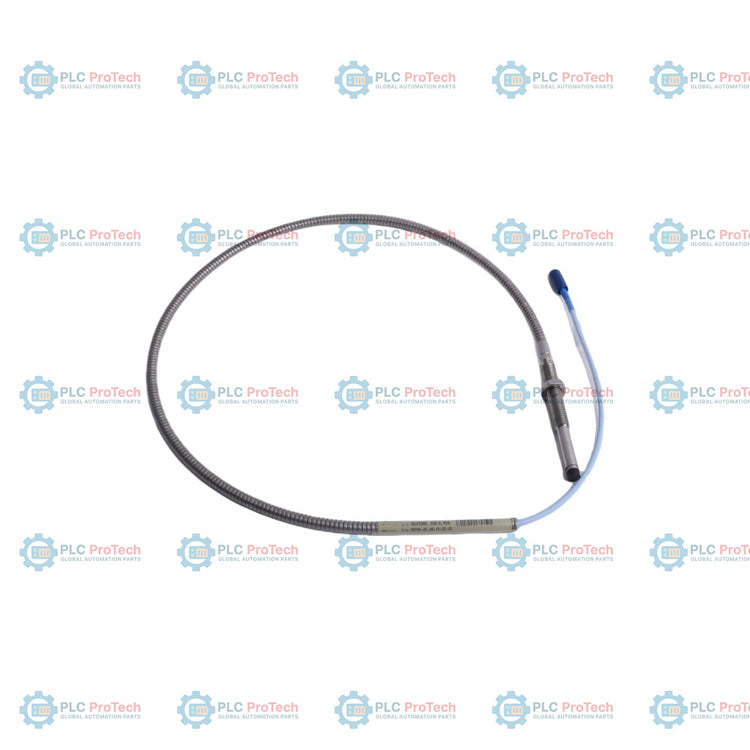

Bently Nevada 330104-03-12-10-02-00 3300 XL Sonde de proximité de 8 mm

Description

L'option 03 (longueur non filetée de 30 mm) et l'option 12 (longueur totale du boîtier de 120 mm) définissent cette configuration de sonde de proximité 3300 XL 8 mm - 330104-03-12-10-02-00. Ce transducteur à courants de Foucault est doté d'une armure intégrée en acier inoxydable avec une gaine extérieure protectrice en FEP, d'un filetage métrique M10 x 1, d'une longueur totale de câble de 1,0 mètre et d'un connecteur coaxial miniature ClickLoc sans protecteur de connecteur. Il fonctionne dans le cadre d'un système de mesure de déplacement sans contact, associé à un câble d'extension 3300 XL et à un capteur Proximitor 3300 XL.

Contrairement aux variantes standard sans armure, telles que le modèle 330103, la configuration 330104 offre une protection physique robuste du câble coaxial dans les environnements industriels difficiles, protégeant le câble de transmission contre l'usure mécanique, les coupures et les débris projetés. Cette option de 1,0 mètre est étalonnée pour les configurations standard des systèmes de proximité 3300 XL et transmet les signaux de déplacement et de vibration des arbres tournants aux instruments de surveillance, avec une sensibilité nominale de 7,87 V/mm (200 mV/mil).

Caractéristiques

• Armure en acier inoxydable : L'armure en acier intégrée protège le câble coaxial interne contre l'abrasion, l'écrasement et les forces de coupe dans les environnements industriels exigeants.
• Filetage métrique du boîtier M10 x 1 : Le boîtier fileté M10, avec une taille d'écrou hexagonal de 17 mm, permet un montage direct dans les logements de machines taraudés en métrique.
• Longueur non filetée de 30 mm : Comprend une section non filetée de 30 mm à l'extrémité (option 03), associée à une longueur totale de boîtier de 120 mm (option 12).
• Longueur totale de 1,0 mètre : Équipée d'un câble de 1,0 mètre (3,3 pieds) (option 10) se terminant par un connecteur coaxial miniature ClickLoc (option 02).
• Gaine d'armure en FEP : Une gaine extérieure en éthylène-propylène fluoré (FEP) haute température enveloppe l'armure en acier et résiste à l'huile, aux solvants chimiques et aux infiltrations d'eau.

Applications

Cette sonde de proximité est utilisée pour la surveillance des machines tournantes et les systèmes de protection des machines, notamment :

• Mesure des vibrations de l'arbre et de la position axiale des turbines à vapeur et à gaz
• Surveillance des vibrations radiales de l'arbre et de la position axiale des compresseurs centrifuges
• Suivi du mouvement de l'arbre des réducteurs à grande vitesse
• Alignement de l'arbre des pompes industrielles et analyse de la dynamique du rotor
• Surveillance du faux-rond de l'arbre des générateurs hydroélectriques

Informations de commande

Spécifications techniques

Connexions et interfaces

Directives d'installation

• Étalonnage de la cible : Le système est étalonné pour de l'acier AISI 4140. Si vous utilisez d'autres alliages d'arbres de rotor, le capteur Proximitor doit être réétalonné afin de maintenir la précision.
• Limites d'engagement du filetage : Pour les filetages M10 x 1, la longueur maximale d'engagement du filetage est de 15 mm. Évitez de dépasser cette limite afin d'empêcher tout grippage.
• Routage des câbles : Respectez les rayons de courbure minimaux des câbles armés (généralement 25 mm ou 1.0 pouce). Maintenez les câbles de la sonde à l'écart des lignes CA haute puissance afin de minimiser les interférences électromagnétiques.
• Manipulation des connecteurs : Nettoyez les connecteurs coaxiaux miniatures avant de les assembler. Serrez les connecteurs ClickLoc dorés à la main pour obtenir un verrouillage standard. N'utilisez pas d'outils sur les connexions ClickLoc, sauf pour les adapter à des connexions en acier inoxydable non XL.
• Montage du boîtier : Serrez le corps de la sonde à l'aide de l'écrou hexagonal de 17 mm. Utilisez les trous pour fil de sécurité dans les vis de montage si les pratiques d'installation locales l'exigent.
