Description

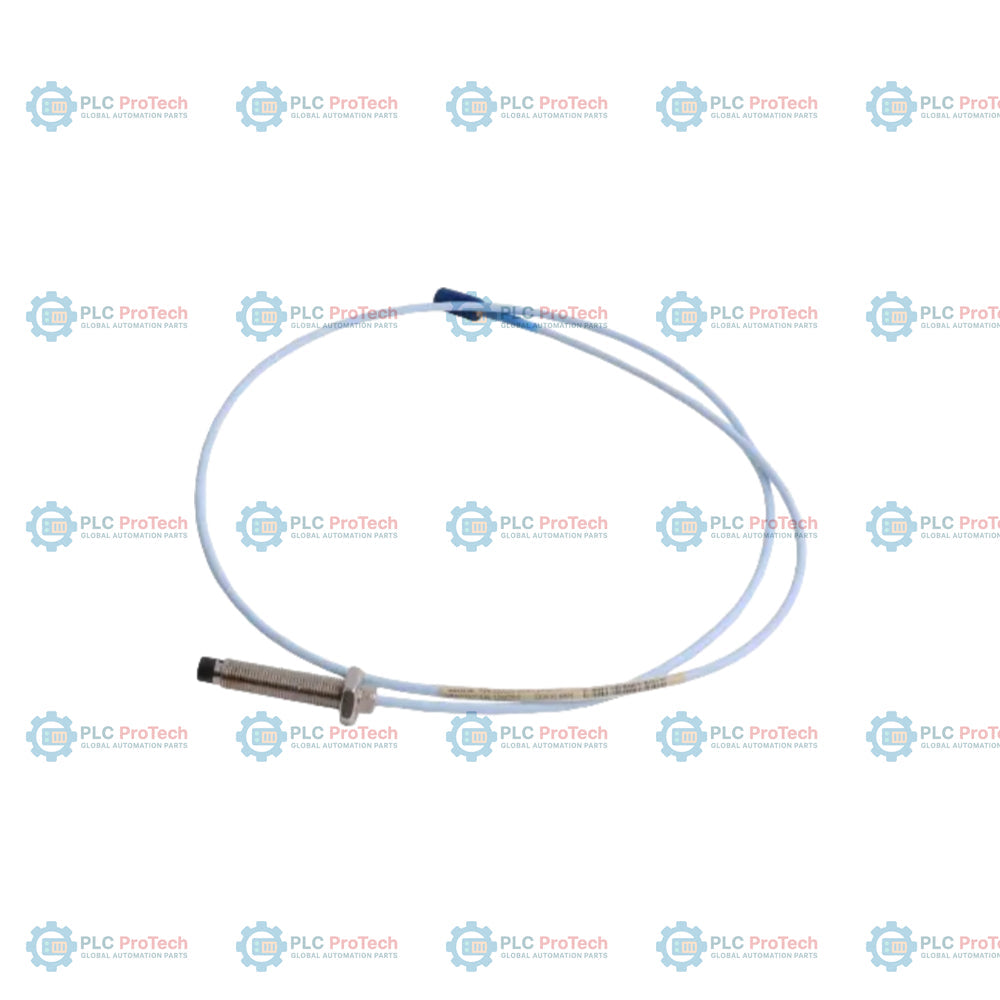

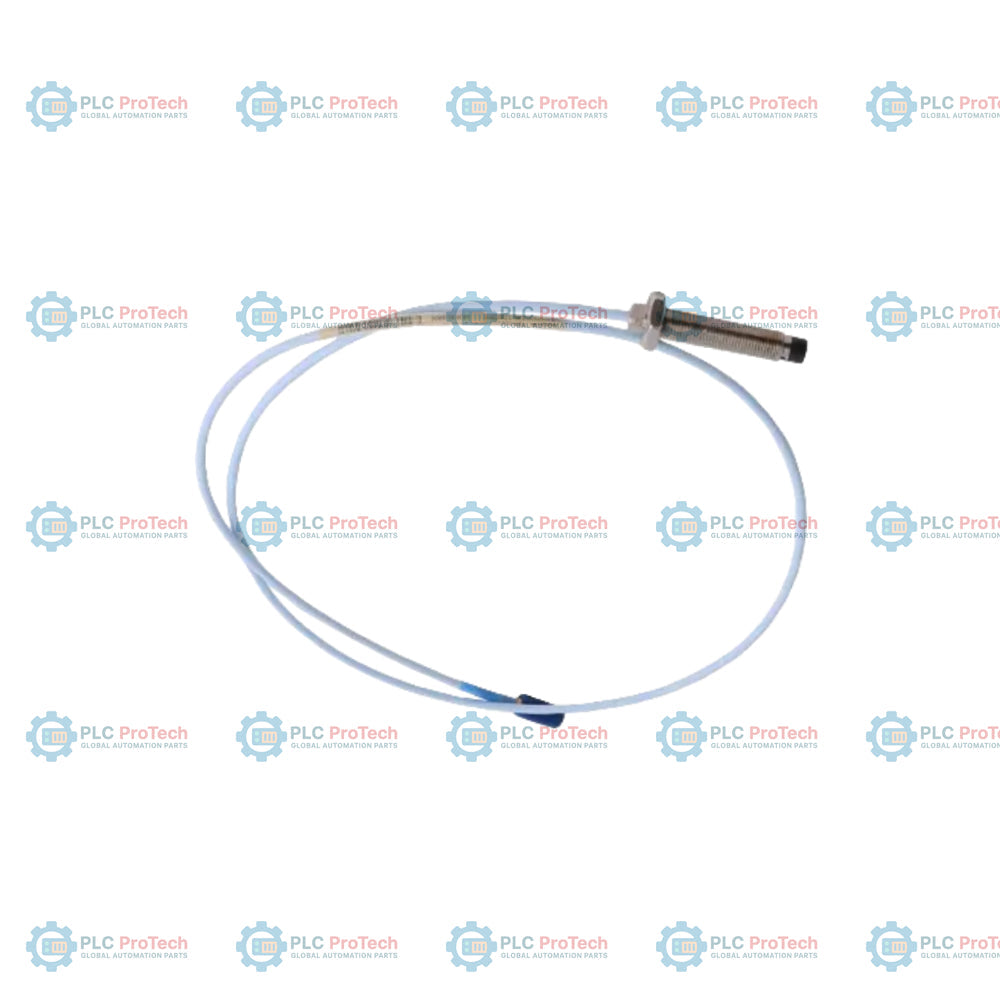

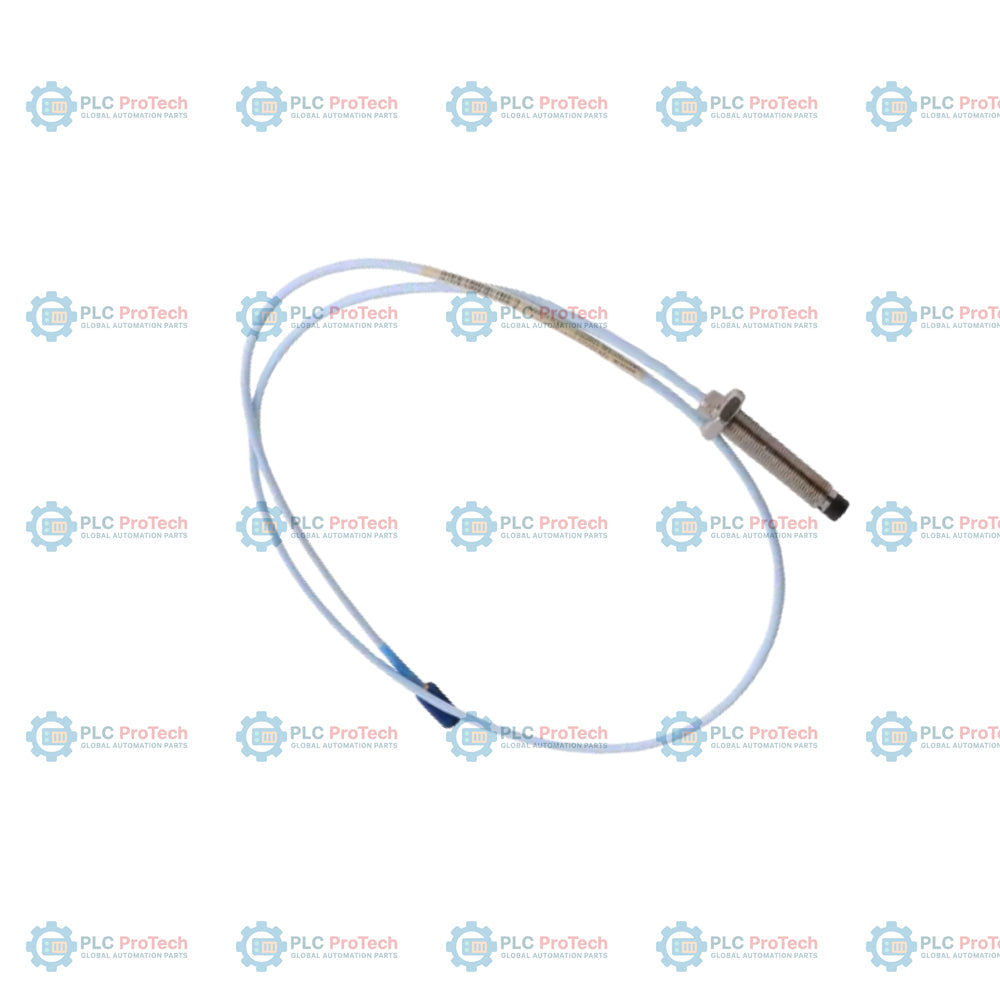

Corps de sonde en acier entièrement fileté 3/8-24 UNF (option 00), avec une longueur totale de boîtier de 0,5 po (option 05) et une longueur totale de câble de 0,5 m (option 05) — 330130-00-05-05-02-00.

Cette configuration commandable représente une combinaison précise de dimensions physiques, de caractéristiques de montage, de propriétés du câble et d’options de certification au sein du système de transducteur de proximité Bently Nevada 3300 XL de 8 mm. La sonde fonctionne selon le principe de mesure sans contact par courants de Foucault et détecte les variations microscopiques de distance par rapport à une cible métallique conductrice. Elle est utilisée dans les applications industrielles lourdes pour surveiller des paramètres de machine, notamment les vibrations de l’arbre, la position axiale, le déplacement de poussée et la vitesse de rotation sur des équipements critiques à grande vitesse tels que les turbines à vapeur, les compresseurs centrifuges et les pompes industrielles.

Caractéristiques

• Boîtier entièrement fileté : l’option 00 spécifie une longueur non filetée de 0,0 pouce, permettant de fileter l’intégralité du corps de la sonde pour un réglage flexible du montage.
• Boîtier court : l’option 05 spécifie une longueur totale de boîtier de 0,5 pouce (13 mm) pour l’installation dans des logements ou supports de machines étroits.
• Longueur de câble intégrée : l’option 05 fournit un câble de sonde de 0,5 mètre (1,6 pied) qui se raccorde directement aux câbles d’extension standard 3300 XL.
• Câble et connexion coaxiaux : l’option 02 fournit un connecteur coaxial miniature ClickLoc avec un câble standard gainé de FEP pour assurer la protection environnementale.
• Configuration à usage général : l’option 00 indique qu’aucune homologation spéciale d’organisme pour zone dangereuse n’est certifiée avec cette unité particulière.
• Joint de procédé : conçu avec une extrémité en sulfure de polyphénylène (PPS) et un corps en acier inoxydable pour prévenir les fuites d’huile et de gaz sous pression.

Applications

Les applications typiques des machines dans lesquelles cette configuration est mise en œuvre comprennent :

• Surveillance du déplacement de poussée et de la position axiale sur les turbines à gaz et à vapeur
• Suivi des vibrations radiales et de l’alignement de l’arbre sur les compresseurs centrifuges haute pression
• Mesures de vitesse de rotation et de référence de phase par top tour sur les arbres des générateurs
• Surveillance continue de l’expansion du carter et de la position des soupapes dans les centrales de production d’électricité

Informations de commande

Spécifications techniques

Directives d’installation

Pour établir un alignement d’installation correct et préserver l’intégrité électrique du système de capteur, appliquez les pratiques suivantes :

• Couple de serrage du filetage : pour le corps de sonde en acier 3/8-24 UNF, appliquez un couple d’installation nominal de 3,4 N-m (30 po-lb). Ne dépassez en aucun cas un couple de 11,3 N-m (100 po-lb) lors des réglages de montage.
• Réglage de l’entrefer : positionnez l’extrémité de la sonde au milieu de la plage linéaire. Raccordez la sonde au capteur Proximitor et surveillez la tension de sortie ; réglez l’entrefer nominal lorsque la valeur de sortie indique environ -10 VDC.
• Zone cible : assurez-vous que la surface cible est une face métallique conductrice et plane d’un diamètre d’au moins 15,2 mm (0,6 po) afin d’éviter les erreurs d’étalonnage du signal.
• Protection coaxiale : gardez la mini-connexion coaxiale au sec et exempte de contaminants. Il est recommandé d’utiliser un protecteur de connecteur standard afin d’isoler électriquement la coque du connecteur de la masse de la machine.

Conformité et certifications

Cette configuration de produit est fabriquée selon des contrôles de qualité industriels standard dans le cadre de l’option 00 et ne possède aucune certification pour zones dangereuses (telles que les homologations ATEX, IECEx ou CSA). Pour les installations en zone dangereuse, il faut spécifier des configurations alternatives comportant l’option d’homologation 05 ou des suffixes régionaux tels que -CN (NEPSI + CCC pour la Chine). Cette unité standard à usage général convient à une installation dans des emplacements de machines non dangereux.
