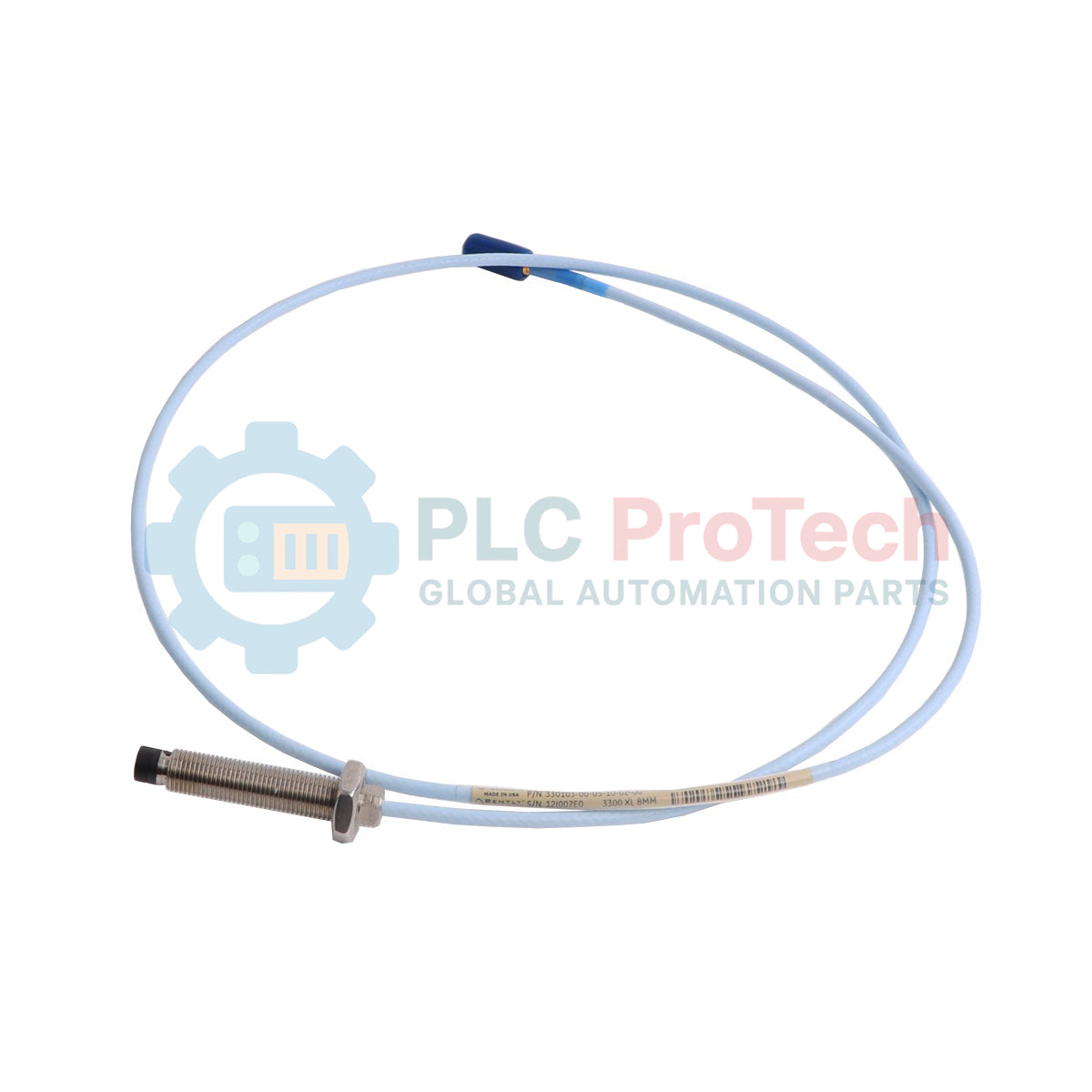

Bently Nevada 330173-00-03-10-02-CN Transducteur de proximité 3300 5 mm

Présentation du produit

Le Bently Nevada 330173-00-03-10-02-CN est un transducteur de proximité à courants de Foucault de 5 mm appartenant à la série 3300. Ce transducteur est spécialement conçu pour les applications où les contraintes d’espace empêchent l’utilisation de sondes standard de 8 mm. Il est principalement utilisé pour surveiller les machines à paliers à film fluide, notamment les petites turbines, les compresseurs et les pompes, afin de mesurer les vibrations radiales, la poussée axiale et l’excentricité.

Le système de 5 mm est conçu pour fournir un facteur d’échelle standard de 7,87 V/mm (200 mV/mil) lorsqu’il est associé à un capteur Proximitor 3300 XL et à un câble d’extension compatibles. Cette configuration spécifique comporte un filetage métrique M8 x 1, une longueur totale de boîtier de 30 mm et une longueur totale de câble de 1,0 mètre. La désignation « CN » indique la conformité aux certifications spécifiques aux zones dangereuses du pays, notamment les homologations NEPSI pour le marché chinois. Elle utilise le connecteur ClickLoc™ coaxial miniature afin d’assurer la stabilité du signal dans les environnements soumis à de fortes vibrations.

Configuration technique

Informations de commande

La référence est définie par des options mécaniques et électriques spécifiques. Le service des achats doit s’assurer de la compatibilité du suffixe avec le Proximitor installé et la profondeur du boîtier de la machine.

Guide d’ingénierie et d’installation

Montage et dégagement :

En raison du diamètre de son extrémité de 5 mm, ce transducteur possède une plage linéaire plus petite que les sondes de 8 mm. Maintenez un dégagement latéral minimal de 7,6 mm (0,3 in) par rapport aux surfaces métalliques environnantes afin d’éviter toute distorsion du signal. Lors de l’installation dans un trou taraudé M8 x 1, ne dépassez pas le couple maximal de 4,5 N·m (40 in·lb) afin d’éviter d’endommager l’extrémité de la sonde ou la bobine de détection interne.

Étalonnage et longueur de boucle :

Le 330173-00-03-10-02-CN est un transducteur de 1,0 mètre. Il doit être associé à un câble d’extension (par exemple de 4,0 m ou 8,0 m) pour atteindre la longueur totale requise du système (5 m ou 9 m), comme spécifié par le capteur Proximitor. L’utilisation d’une longueur totale de boucle non adaptée entraînera des erreurs importantes du facteur d’échelle et des relevés de tension d’entrefer CC.

Mise à la terre et blindage :

L’intégrité du signal dépend d’une mise à la terre du blindage du câble coaxial uniquement à l’extrémité du moniteur. Assurez-vous que le corps de la sonde est relié électriquement au bâti de la machine, tout en maintenant le blindage du câble isolé à l’extrémité du transducteur afin d’éviter les boucles de masse. Dans les environnements à forte interférence électromagnétique, assurez-vous que le câble d’extension passe dans une gaine dédiée mise à la terre.

Entretien du connecteur :

Le connecteur ClickLoc™ doit rester propre et sec. Dans les environnements contenant du brouillard d’huile, il est obligatoire d’utiliser le protecteur de connecteur ou une gaine thermorétractable en silicone afin d’empêcher le lubrifiant de pénétrer dans la jonction coaxiale, ce qui peut provoquer des « pics » de signal ou des déclenchements intempestifs.

FAQ

Q : Un transducteur 3300 de 5 mm peut-il être utilisé avec un Proximitor 3300 XL ?

R : Le suffixe « CN » confirme que le produit satisfait aux exigences réglementaires légales applicables aux installations en zones dangereuses en Chine (NEPSI). Il est fonctionnellement identique à la version standard, mais comporte un étiquetage et une documentation spécifiques.

Q : Que signifie l’homologation « CN » ?

R : Oui, à condition que le Proximitor soit spécifiquement étalonné pour la sonde de 5 mm. L’utilisation d’un Proximitor étalonné pour une sonde de 8 mm entraînera des données de vibration incorrectes.

Q : Comment gérer des tensions d’entrefer CC instables lors de la mise en service ?

R : Cela indique souvent un connecteur ClickLoc desserré ou un câble endommagé. Vérifiez la continuité et assurez-vous que le connecteur est sec. Vérifiez également que le matériau cible est de l’acier AISI 4140, car d’autres alliages modifieront la courbe de l’entrefer CC.
