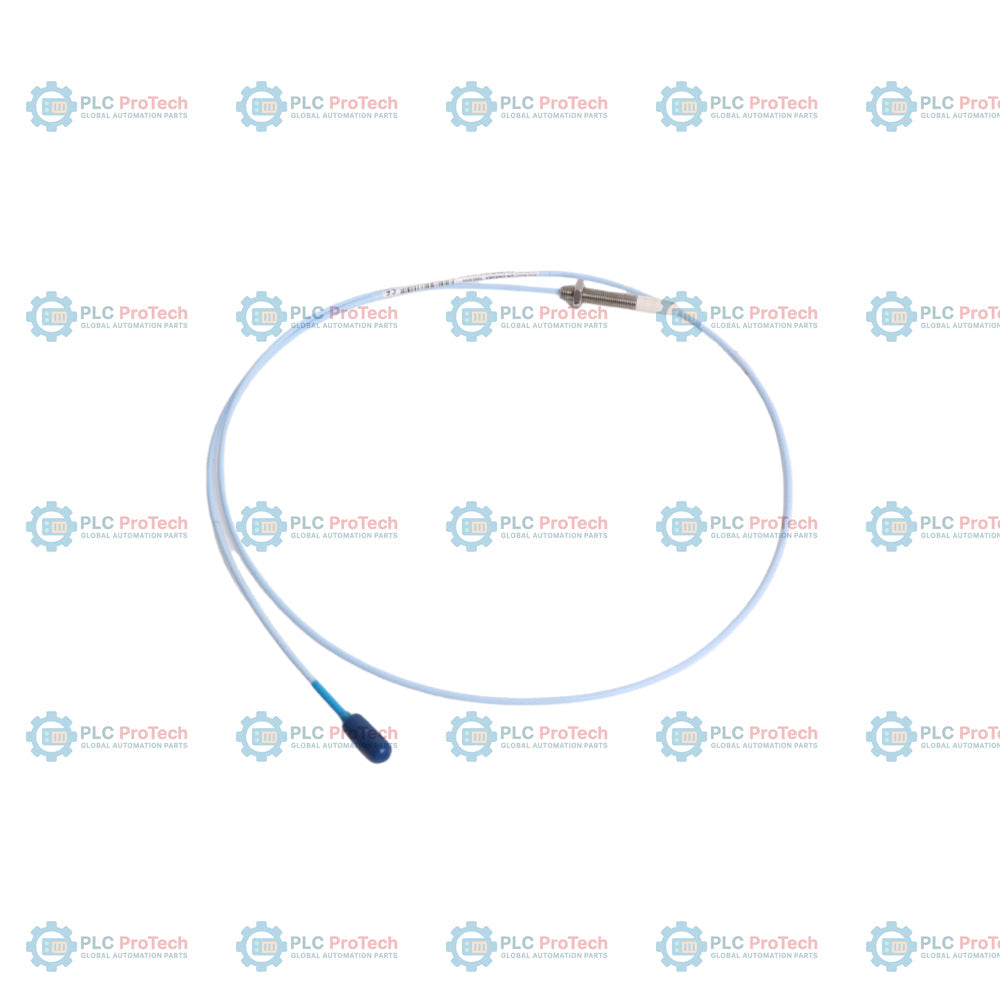

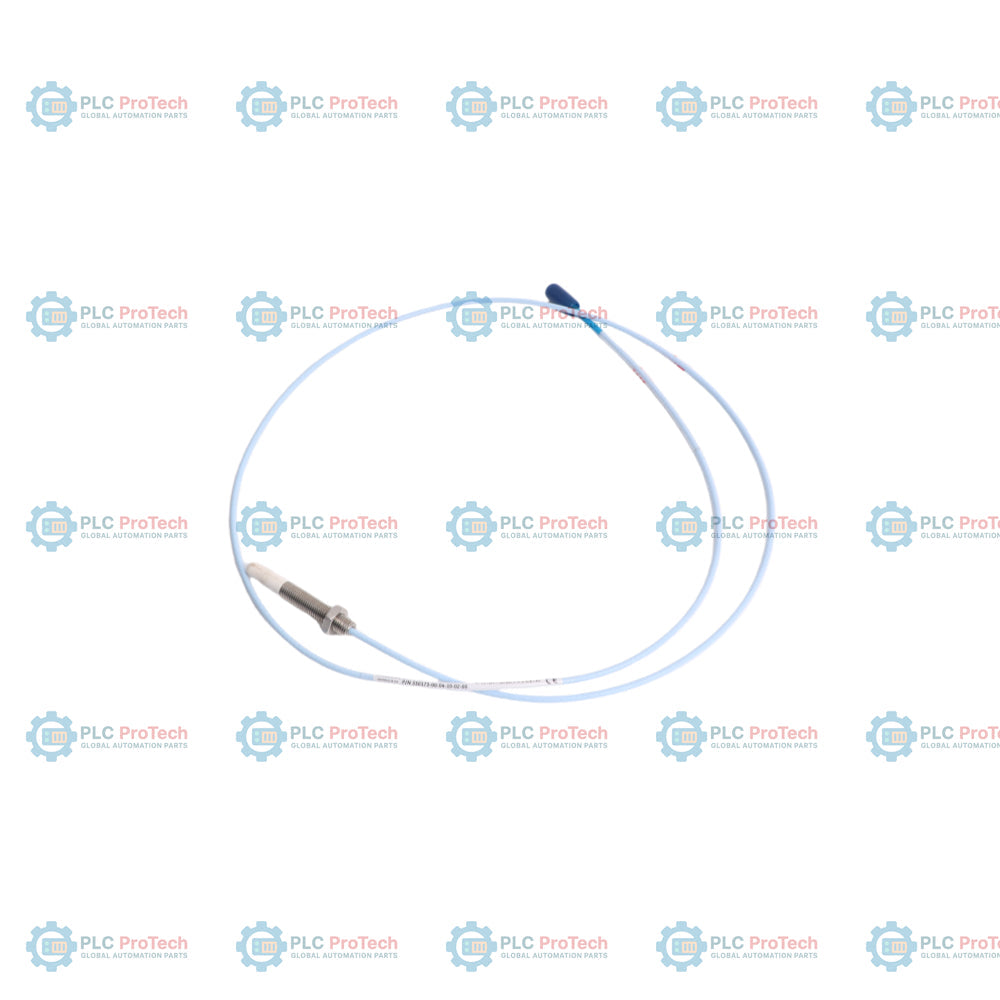

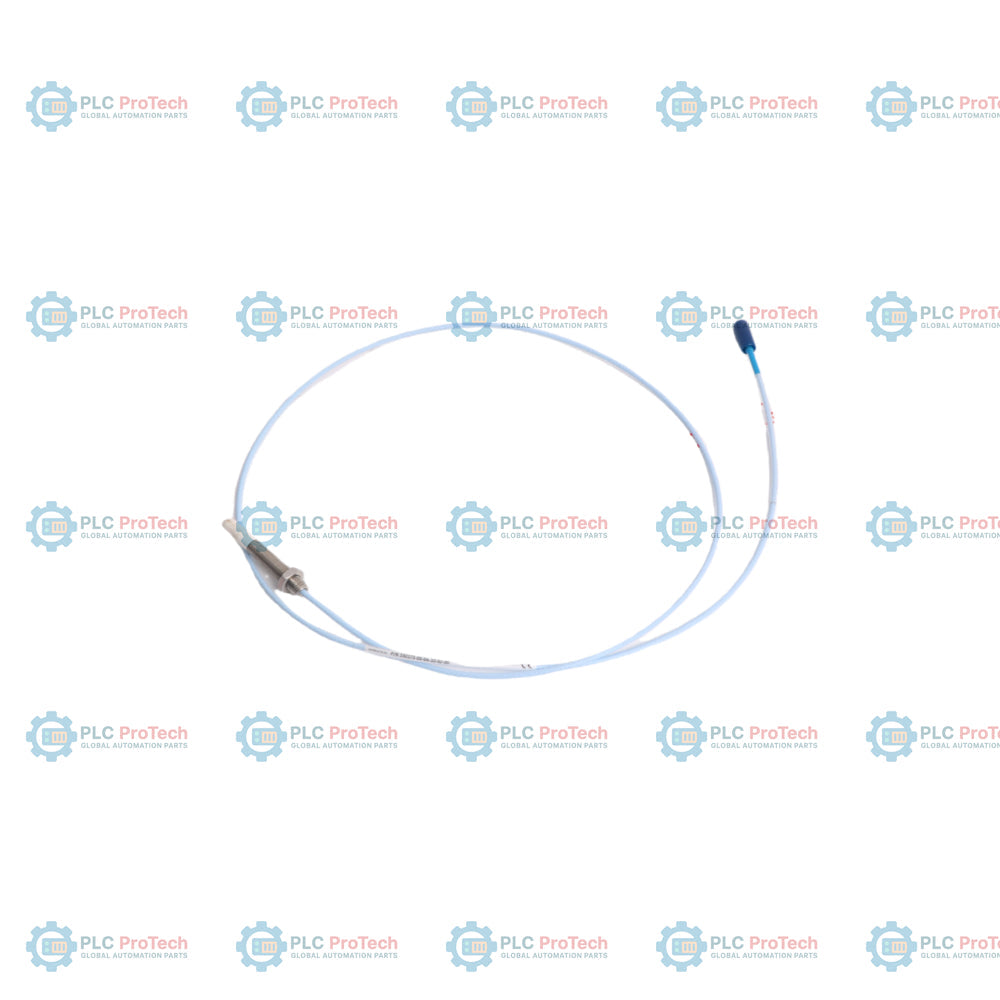

Bently Nevada 330173-00-04-10-02-00 Sonde de proximité 5 mm 3300

SKU 330173-00-04-10-02-00

En stock

Garantie 12 mois
Retours gratuits sous 30 jours

Fabricant : Bently Nevada
N° de produit : 330173-00-04-10-02-00
Pays d'origine :États-Unis
Type de produit : 3300 Sondes de proximité de 5 mm
Code-barres : 8537101190
Paiement : Virement bancaire, Western Union
Poids : 100g
Dimensions : 40 mm x 85 mm x 85 mm (H x W x D)
Port d'expédition : Xiamen
Garantie : 12 mois

Description

L’option 00 (0,0 mm de longueur non filetée) et l’option 02 (connecteur coaxial ClickLoc miniature sans protecteur de connecteur) définissent cette configuration de sonde de proximité 3300 5 mm métrique — 330173-00-04-10-02-00.

Cette sonde de proximité sans armure est dotée d’un filetage métrique M8 x 1 et d’une longueur totale de boîtier de 40 mm (option 04), ainsi que d’une longueur totale de 1,0 mètre (option 10) sur un câble coaxial standard. Conçue sans homologation d’agence (option 00), cette configuration est idéale pour les environnements industriels où les réglementations locales de sécurité n’imposent pas de certifications pour zones dangereuses. Elle fonctionne comme élément du système de transducteur 3300 5 mm, mesurant la position statique et les vibrations dynamiques de l’arbre avec une grande stabilité thermique et une interchangeabilité sans réétalonnage manuel.

Caractéristiques

Type de filetage et boîtier : filetage métrique M8 x 1, entièrement fileté (0,0 mm de longueur non filetée), avec une longueur totale du boîtier de 40 mm.
Construction : câble coaxial standard sans armure, avec un diamètre d’extrémité de 5 mm utilisant un moulage TipLoc robuste.
Longueur totale : longueur totale du système de 1,0 mètre (3,3 pieds).
Connecteur : connecteur coaxial ClickLoc miniature, option de câble standard sans protecteur de connecteur.
Interchangeabilité : compatibilité physique et électrique complète avec les câbles d’extension 3300 XL et les capteurs Proximitor compatibles, sans appariement ni étalonnage individuel.
Matériau cible : étalonné pour des cibles en acier AISI 4140.

Applications

Mesures des vibrations et de la position de l’arbre sur de petites machines disposant de dégagements de montage limités.
Surveillance des vibrations radiales et de la position axiale dans des environnements industriels à profil bas.
Mesures de vitesse et de phase Keyphasor sur des arbres tournants à grande vitesse.
Protection continue des machines sur les systèmes à paliers à film fluide.

Informations de commande

Segment d’option	Valeur du code	Signification / sélection
Numéro de modèle de base	330173	Sonde de proximité 3300 5 mm, filetage M8 x 1, sans armure
A - Option de longueur non filetée	00	0,0 mm de longueur non filetée
B - Option de longueur totale du boîtier	04	40 mm de longueur totale du boîtier
C - Option de longueur totale	10	1,0 mètre (3,3 pieds) de longueur totale
D - Option de connecteur	02	Connecteur coaxial ClickLoc miniature, câble standard
E - Option d’homologation d’agence	00	Non requis / aucune homologation

Spécifications techniques

Fabricant	Bently Nevada (Baker Hughes)
Modèle / référence	330173-00-04-10-02-00
Diamètre de l’extrémité du transducteur	5,2 mm (0,21 po)
Dimensions du filetage du boîtier	Filetage M8 x 1
Matériau du boîtier	Acier inoxydable AISI 303 ou 304 (SST)
Type de câble	Câble triaxial 75 ohms, isolé au copolymère fluoroéthylène-propylène (FEP)
Longueur non filetée	0,0 mm
Longueur totale du boîtier	40 mm
Longueur totale du câble	1,0 mètre (3,3 pieds)
Option d’armure	Sans armure
Type de connecteur	Connecteur coaxial ClickLoc mâle miniature
Matériau de la cible	Acier AISI 4140 (cible plane, diamètre minimal de 15,2 mm / 0,6 po)
Plage linéaire	0,25 à 2,3 mm (10 à 90 mils)
Réglage recommandé de l’entrefer	1,27 mm (50 mils)
Facteur d’échelle incrémentiel (ISF)	7,87 V/mm (200 mV/mil) typique
Écart par rapport à la droite de meilleur ajustement (DSL)	Inférieure à +/-0,038 mm (+/-1,5 mil) typique
Réponse en fréquence	0 à 10 kHz : +0, -3 dB (avec jusqu’à 305 mètres / 1000 pieds de câblage sur site)
Plage de températures de fonctionnement	-35 °C à +177 °C (-31 °F à +351 °F)
Résistance à la traction	222 N (50 lbf) du boîtier de la sonde vers le câble de la sonde ; 222 N (50 lbf) du câble de la sonde vers le connecteur du câble d’extension
Couple recommandé du boîtier	5,1 N-m (45 po-lb) recommandé, 7,3 N-m (65 po-lb) maximum
Rayon de courbure minimal du câble	25,4 mm (1,0 po)

Directives d’installation

Fixez la sonde en appliquant le couple recommandé pour le boîtier de 5,1 N-m (45 po-lb) afin d’éviter le grippage du filetage ou la déformation mécanique.
Assurez-vous que la longueur d’engagement du filetage respecte la limite maximale de 12 mm afin d’éviter tout dommage lors de l’installation.
Maintenez un rayon de courbure minimal du câble de 25,4 mm (1,0 po) le long du cheminement coaxial standard.
Réglez l’entrefer physique initial à environ 1,27 mm (50 mils) à l’aide d’un pied à coulisse ou d’un voltmètre numérique afin d’établir le centre de la plage d’étalonnage linéaire.
Nettoyez et séchez la connexion coaxiale ClickLoc avant l’assemblage ; serrez les connecteurs à la main pour réaliser l’étanchéité mécanique ClickLoc à faible résistance.

Conformité et certifications

Compatibilité électromagnétique (CEM) : EN 61000-6-2, EN 61000-6-4, directive CEM 2014/30/UE
Directive RoHS : 2011/65/UE
Remarque : cette configuration spécifique (option 00) ne dispose pas d’homologations pour les zones dangereuses. Pour les environnements dangereux, commandez la sonde compatible avec les homologations de l’option 05.

FAQ

Que signifie la configuration d’options 00-04-10-02-00 pour la sonde 330173 ?

Ce code désigne une sonde métrique 3300 de 5 mm avec un filetage M8 x 1, une longueur non filetée de 0,0 mm, une longueur totale du boîtier de 40 mm, une longueur totale de 1,0 m, une connexion de câble coaxial ClickLoc standard et aucune homologation d’organisme pour zones dangereuses.

Cette sonde peut-elle être utilisée dans des emplacements dangereux nécessitant une certification antidéflagrante ?

Non. Le code d’option E est 00, ce qui signifie qu’aucune homologation d’organisme n’est fournie. Pour les emplacements dangereux, vous devez sélectionner la configuration d’option 05, qui fournit les certifications ATEX, IECEx et CSA.

Quel est le matériau cible étalonné pour le système de proximité 3300 de 5 mm ?

Le système de transducteur est étalonné en standard sur de l’acier AISI 4140 plat. L’utilisation d’autres alliages cibles ou de diamètres d’arbre inférieurs à 76,2 mm modifiera le facteur d’échelle incrémentiel par défaut.

Cette sonde 330173-00-04-10-02-00 comprend-elle une armure ?

Non. Le modèle de base 330173 est spécifiquement conçu sans armure flexible en acier inoxydable. Si une armure de protection est requise pour votre installation, il convient de sélectionner le modèle de base blindé 330174.
