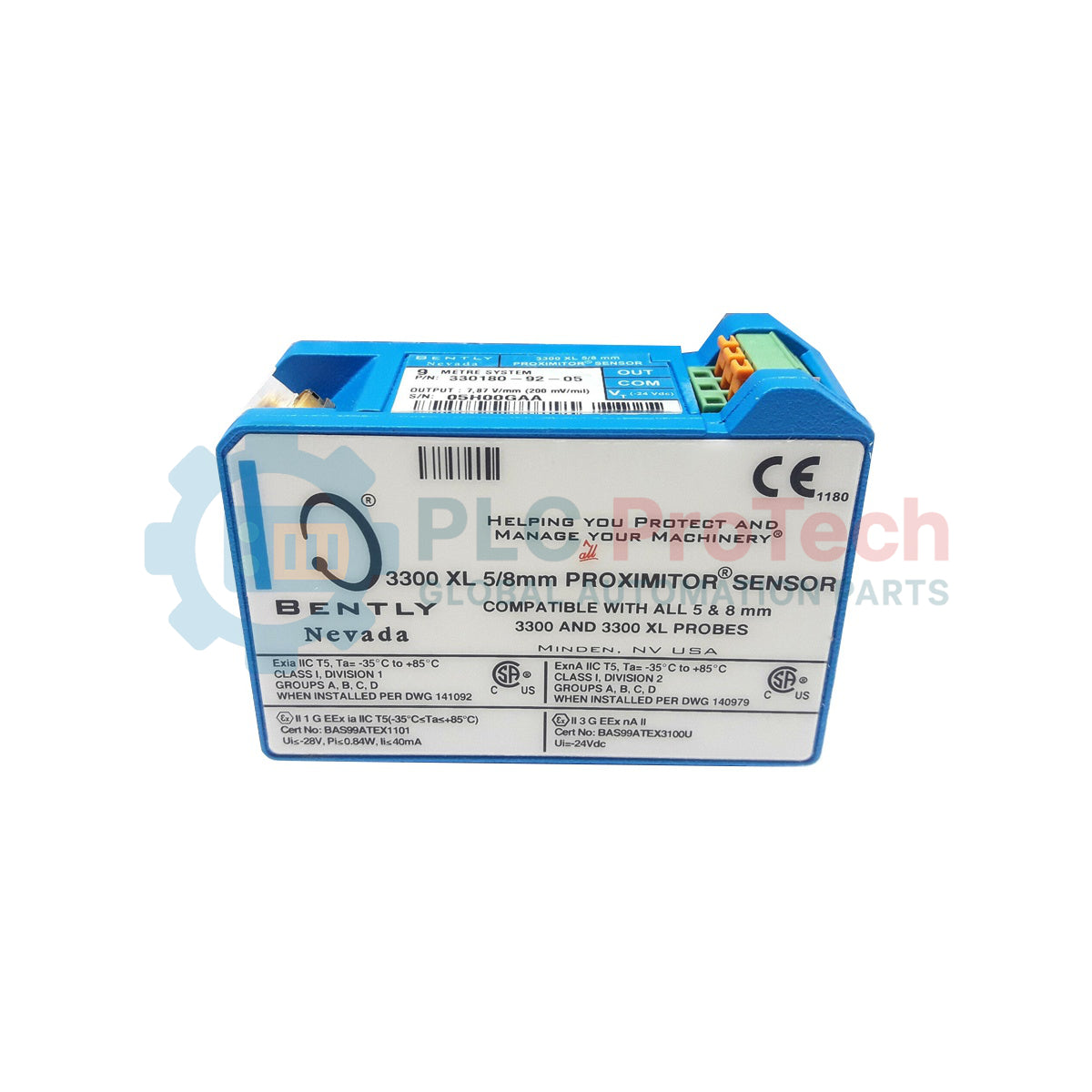

Bently Nevada 330180-92-CN Capteur Proximitor 3300 XL

Présentation du produit

Le 330180-92-CN est un conditionneur de signal à courant de Foucault avancé, constituant la pierre angulaire du système de capteurs de proximité Bently Nevada 3300 XL. Ce 330180-92-CN convertisseur transforme la variation complexe d'impédance d'une sonde de proximité en un signal de tension linéaire proportionnel à la distance entre la pointe de la sonde et la cible observée. Conçu pour la protection des machines à haute fiabilité, il est largement utilisé dans les turbines à gaz, turbines à vapeur et compresseurs centrifuges de grande taille dans les secteurs de la production d'énergie et du pétrole et gaz. En fournissant des mesures précises des vibrations radiales et de la poussée axiale, il permet la détection précoce de la dégradation des roulements et de l'instabilité de l'arbre. Cette anticipation technique est cruciale pour prévenir les défaillances mécaniques catastrophiques, réduire significativement les coûts de maintenance imprévus et garantir la disponibilité maximale des équipements tournants.

Décomposition du suffixe

La désignation alphanumérique du 330180-92-CN définit sa calibration électrique et sa conformité aux normes de sécurité régionales :

• 330180 : Modèle de base pour le capteur de proximité 3300 XL.

• -92 (Longueur totale et montage) : Calibré pour une longueur totale du système de 9,0 mètres (29,5 pieds) (sonde et câble d’extension combinés). Cette option précise que l’unité est fournie sans matériel de montage pour une intégration directe dans des supports ou boîtiers personnalisés.

• -CN (Approbation d’agence) : Certifié spécifiquement pour les réglementations des zones dangereuses en Chine. Cela inclut la conformité aux normes NEPSI (Centre national de supervision et d’inspection pour la protection contre les explosions et la sécurité des instruments) et aux exigences CCC, garantissant une exploitation légale et sûre sur le marché industriel chinois.

Caractéristiques techniques

FAQ sur l’utilisation et la maintenance

Ce capteur Proximitor est-il compatible avec des sondes non-XL ?

Oui. Le Proximitor 3300 XL est conçu pour être rétrocompatible. Il peut accepter les entrées des sondes de proximité standard de la série 3300 de 5 mm et 8 mm ainsi que des câbles d’extension, à condition que la longueur totale du système électrique corresponde à la calibration de 9,0 mètres.

Quelle est la signification de l’approbation -CN ?

Le suffixe -CN indique que le produit a subi des tests rigoureux pour répondre aux normes chinoises antidéflagrantes (NEPSI/GB 3836). Ceci est obligatoire pour les installations dans les zones industrielles dangereuses en Chine, remplaçant les certifications ATEX ou nord-américaines pour ces sites spécifiques.

Puis-je utiliser ce capteur avec un système de câble de 5,0 mètres ?

Non. Utiliser un Proximitor de 9,0 mètres avec un câble de 5,0 mètres entraînera un désaccord d’impédance important, provoquant une sortie non linéaire et des données de vibration inexactes. Il faut toujours assortir l’option de longueur du capteur à la longueur physique du câble.

Guide d’ingénierie et d’installation

Mise à la terre et atténuation du bruit

Pour une transmission de signal de haute intégrité, assurez-vous que le capteur Proximitor est monté sur une surface propre et mise à la terre. Le boîtier en aluminium A308 offre un excellent blindage ; cependant, pour éviter les boucles de masse, la gaine du câble doit être terminée côté moniteur (DCS/PLC) et non sur le boîtier du Proximitor. Utilisez des connecteurs coaxiaux spécialisés avec protections pour éviter l’infiltration d’huile et d’humidité aux points de jonction.

Vérification de la tension de l’écart

Après installation, vérifiez la « Tension de l’écart » en utilisant les bornes « Prox Out » et « COM ». Pour un système 3300 XL 8 mm, la plage linéaire standard est de -1,0 VCC à -17,0 VCC. Un écart d’installation typique est réglé à -10,0 VCC, ce qui place la sonde au centre de sa plage linéaire, offrant la marge maximale pour le suivi des vibrations et du déplacement de l’arbre.

Considérations thermiques

Bien que l’unité soit conçue pour fonctionner jusqu’à 100 °C, le Proximitor devrait idéalement être installé dans un environnement à température stable pour éviter la dérive thermique des composants électroniques. En cas de montage dans une zone à haute température près d’un carter de turbine, utilisez un boîtier ventilé et étanche aux intempéries pour garantir que le capteur reste dans ses paramètres de fonctionnement optimaux.
