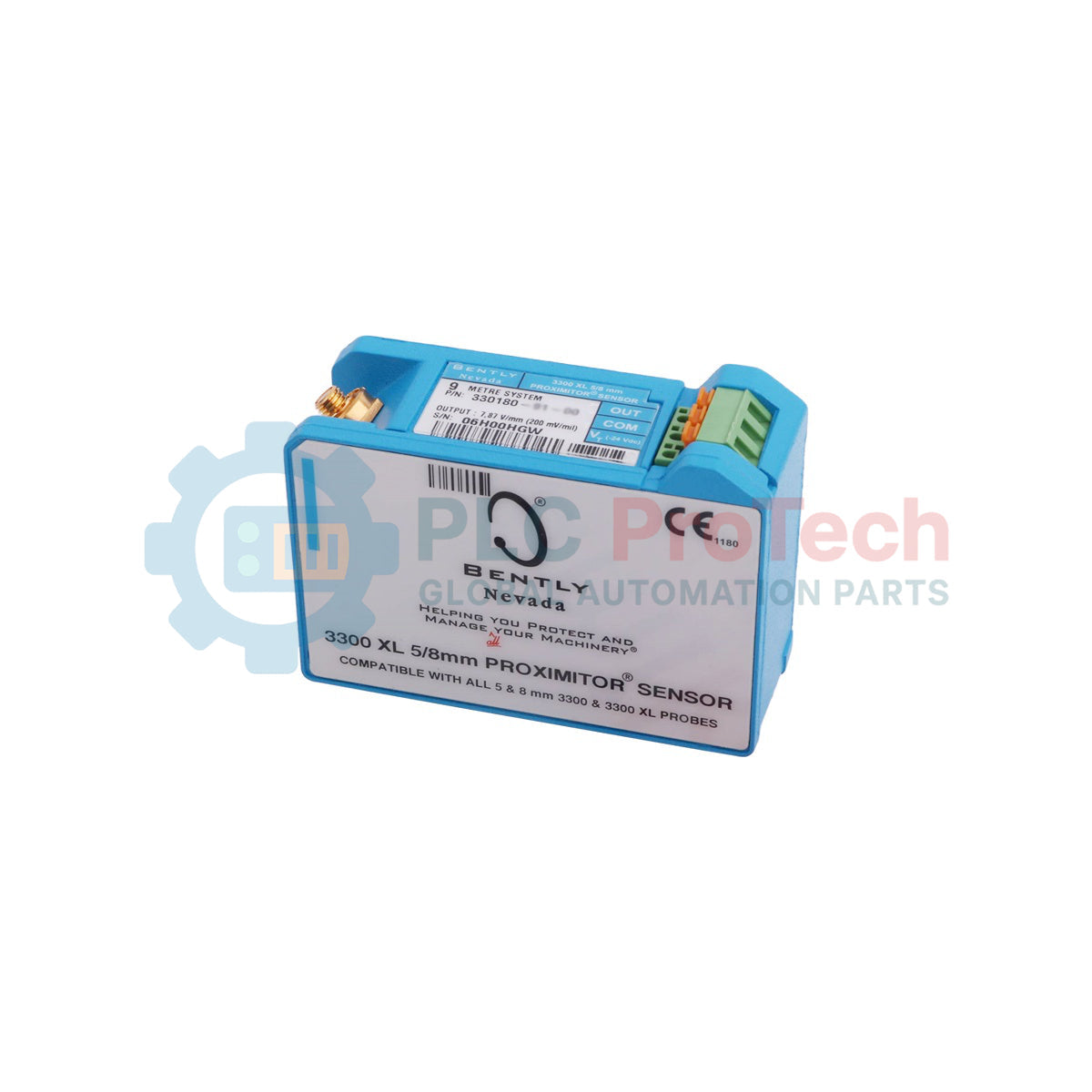

Bently Nevada 330180-X1-CN MOD: 143945-05 Capteur de proximité

Présentation du produit

Bently Nevada 330180-X1-05 MOD:143945-05 est un capteur de proximité 3300 XL utilisé dans les systèmes de surveillance des vibrations et de la position des arbres des turbines, compresseurs, générateurs et autres machines tournantes. Il convertit les variations de l’écart avec la sonde en un signal électrique stable destiné à la plateforme de surveillance Bently Nevada 3300 XL.

Le capteur est conçu pour les installations sur rail DIN à haute densité ainsi que pour le montage traditionnel sur panneau. Il reprend l’empreinte standard à 4 trous des anciens modèles de capteurs de proximité, ce qui simplifie les projets de modernisation des systèmes de commande industriels existants.

Son immunité renforcée aux perturbations RFI et EMI permet une installation dans des boîtiers en fibre de verre sans dégradation du signal. Cela réduit le besoin de boîtiers métalliques ou de conduits blindés et diminue le coût total d’installation tout en maintenant la fiabilité des mesures dans les environnements électriquement perturbés.

Interprétation de la conception et de la configuration

Cette structure définit la série du capteur, la variante de configuration et le contrôle de la révision de fabrication au sein du système de mesure de proximité 3300 XL.

Caractéristiques techniques

Notes d’interprétation technique

Ce capteur de proximité améliore la flexibilité d’installation en prenant en charge les configurations modernes sur rail DIN et les systèmes traditionnels de montage sur panneau, sans adaptation mécanique.

L’isolation électrique intégrée élimine le besoin de plaques isolantes externes, ce qui réduit la complexité du câblage et l’espace requis dans les armoires de commande.

La forte immunité aux perturbations RFI et EMI garantit un traitement stable du signal, même dans les environnements équipés de variateurs de fréquence, d’émetteurs radio et de systèmes de commutation haute puissance.

Notes d’application sur site

Où ce capteur est-il généralement utilisé ?
Il est utilisé dans les systèmes de surveillance des vibrations des turbines, compresseurs et générateurs.

Peut-il remplacer directement d’anciens capteurs de proximité ?
Oui. Il possède la même empreinte de montage que les anciens modèles à 4 trous.

Pourquoi l’immunité EMI est-elle importante dans cette conception ?
Elle garantit une sortie de signal stable dans les environnements fortement perturbés électriquement, comme les systèmes entraînés par variateur de fréquence.

Un boîtier métallique est-il nécessaire ?
Non. Il peut fonctionner dans des boîtiers en fibre de verre sans perte de performance.

Notes d’installation et de mise en service

Utilisez le montage sur rail DIN pour les armoires de commande à haute densité afin d’optimiser l’utilisation de l’espace.

Veillez à appliquer des pratiques de mise à la terre correctes au niveau du système afin de maintenir les performances d’immunité au bruit.

Évitez de faire passer les câbles de signal du capteur parallèlement aux câbles haute tension ou aux câbles de sortie des variateurs de fréquence afin de prévenir les bruits induits.

Vérifiez l’alignement du montage lors de la modernisation de systèmes existants utilisant l’interface à empreinte de 4 trous.

Conseils techniques et opérationnels

Maintenez une séparation suffisante entre le câblage du capteur et les circuits de puissance afin de préserver la résistance aux perturbations EMI.

Utilisez un câble blindé uniquement lorsque les normes électriques du site l’exigent, car le capteur offre déjà une forte immunité intrinsèque.

Contrôlez l’intégrité de l’isolation de la base de montage lors de l’installation afin de garantir une séparation électrique correcte avec la structure de l’armoire.

Évitez toute contrainte mécanique sur la base de montage pendant l’installation afin de préserver la stabilité à long terme.
