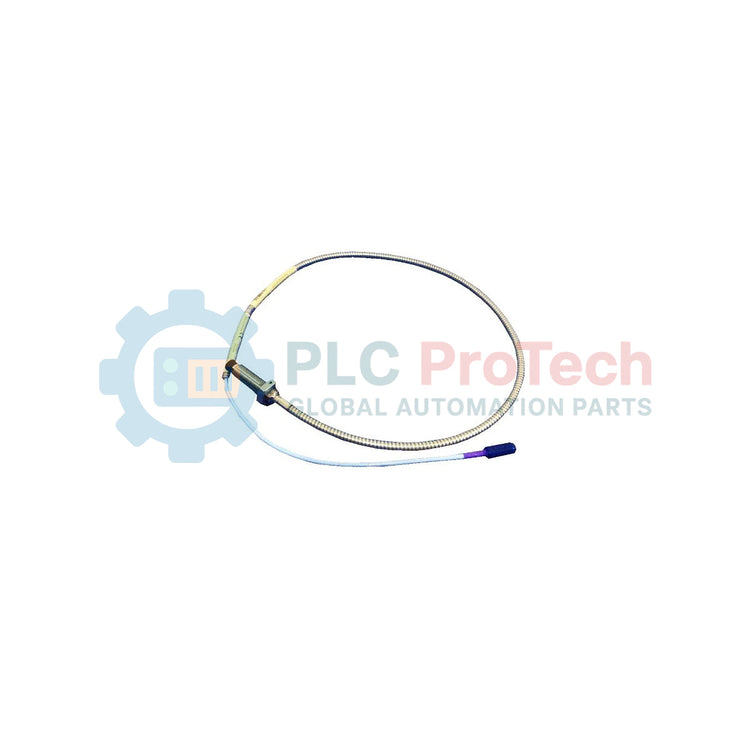

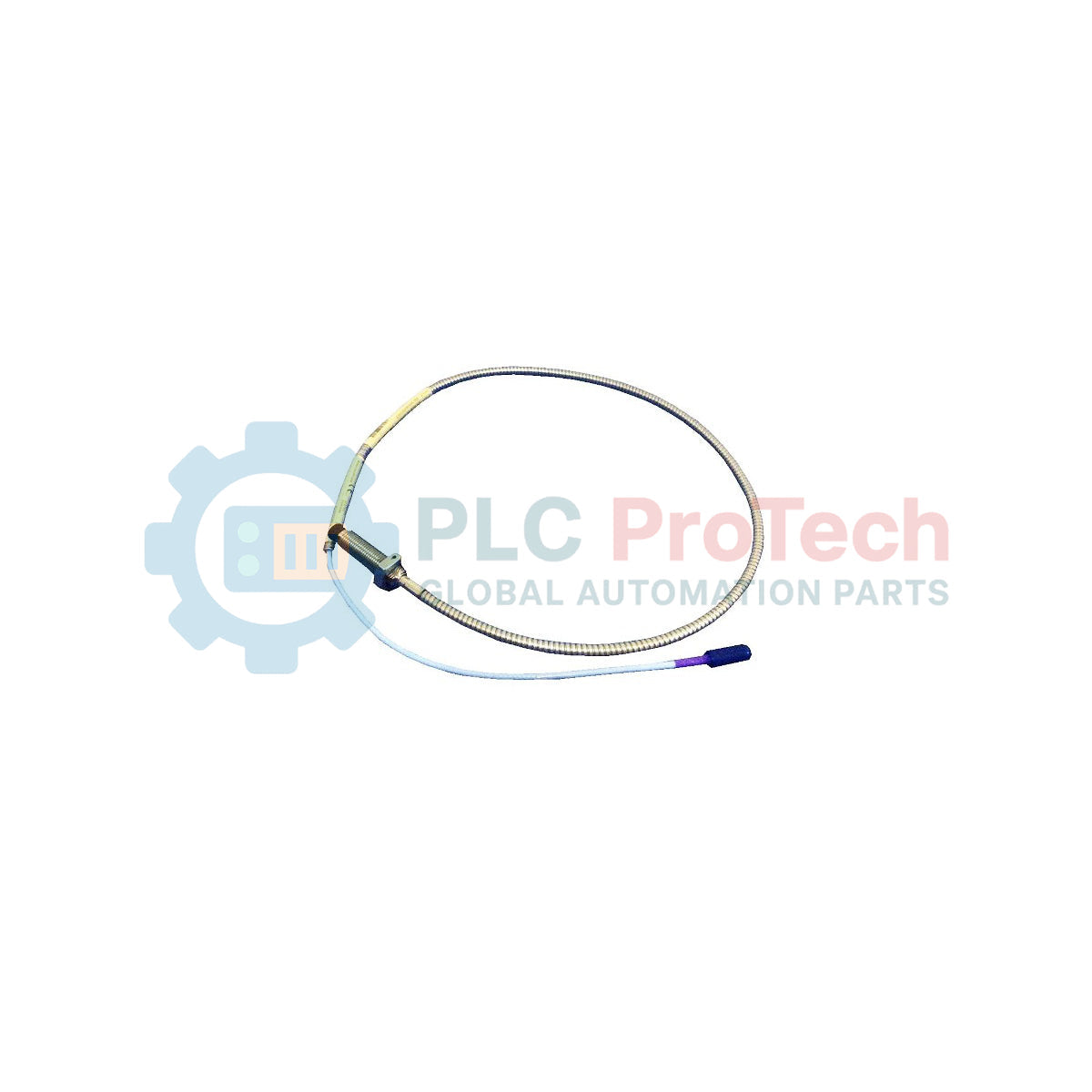

Bently Nevada 330704-000-050-10-02-CN 3300 XL 11 mm Sonde de proximité

Description

Optimisée pour les systèmes critiques de protection des machines, la Bently Nevada 330704-000-050-10-02-CN est une sonde de déplacement robuste et sans contact de la série de transducteurs de proximité 3300 XL 11mm. Cette sonde haute performance offre une plage de mesure linéaire de 4.0 mm (160 mils), soit le double de la plage des systèmes de sondes standard de 8 mm. Elle est spécialement conçue pour surveiller les vibrations, la position axiale et le déplacement radial des arbres sur des équipements rotatifs à grande vitesse lorsque des plages de mesure plus étendues ou des tolérances de montage plus larges sont nécessaires. Grâce à sa conception à boîtier lisse d’une longueur totale de 50 mm et à son armure physique intégrée, cette sonde garantit une stabilité d’étalonnage à long terme et une grande durabilité physique dans les environnements industriels les plus exigeants.

Caractéristiques

• Plage de mesure étendue : l’extrémité de la sonde de 11 mm de diamètre offre une large plage de fonctionnement linéaire de 4.0 mm (160 mils) pour la surveillance des machines industrielles lourdes.
• Architecture de boîtier lisse : la conception du boîtier sans filetage, d’une longueur totale de 50 mm, permet des configurations de montage par emboîtement simples.
• Connexion coaxiale ClickLoc : équipée d’un connecteur coaxial miniature ClickLoc pour des connexions sûres et résistantes à l’humidité, sans serrage à l’aide d’outils.
• Câble de sonde flexible : câble coaxial haute qualité de 1,0 mètre de longueur totale (3,3 pieds), optimisé pour les environnements à haute température et forte exposition aux produits chimiques.
• Conformité régionale certifiée : configurée avec l’option d’homologation CN pour respecter les réglementations spécifiques au pays concernant les zones dangereuses.

Applications

• Surveillance de la poussée axiale et des vibrations radiales des turbines à vapeur et à gaz.
• Compresseurs centrifuges industriels lourds et machines alternatives.
• Détection des vibrations de l’arbre et de la position du rotor sur les générateurs de grande puissance.
• Pompes à eau à haut débit et machines pour fluides de procédé.
• Boîtes de vitesses industrielles et systèmes critiques de transmission de puissance.

Spécifications techniques

Connexions et interfaces

Constats techniques empiriques

La sonde de proximité de 11 mm est choisie plutôt que les sondes standard de 8 mm lorsqu’une plage plus étendue est nécessaire ou lorsque l’entrefer mécanique entre la cible et le capteur fluctue considérablement. Toutefois, en raison du diamètre plus important de son extrémité, le champ magnétique généré par la sonde est plus large, ce qui rend le capteur très sensible aux éléments mécaniques environnants.

Modèles alternatifs et compatibilité

Cette sonde de 11 mm est entièrement compatible avec les capteurs Proximitor 3300 XL 11 mm (comme ceux de la série 330780). Elle n’est pas électriquement compatible avec les capteurs Proximitor 3300 XL 8 mm, 5 mm ou 16 mm. Le mélange de sondes de tailles différentes dégradera fortement le facteur d’échelle linéaire et entraînera des relevés de tension non valides dans le système de surveillance.

Pièges liés à l’application et remarques techniques

• Contraintes liées au diamètre de la cible : En raison de l’extrémité de 11 mm, le diamètre de l’arbre cible doit être d’au moins 33 mm (1,3 pouce) afin d’éviter la distorsion du signal due à la courbure de l’arbre. Les cibles de diamètre inférieur à ce seuil nécessitent un étalonnage personnalisé spécifique.
• Dégagement latéral : Pour éviter tout couplage magnétique involontaire avec les structures métalliques adjacentes, un dégagement radial minimal de 33 mm doit être maintenu autour de l’extrémité de la sonde.

Conseils de mise en service et de câblage

Lors de l’acheminement des câbles de sonde, évitez les courbures prononcées. Le câble coaxial présente un rayon de courbure minimal de 25,4 mm (1,0 pouce). Toute torsion ou tout dépassement de cette limite modifie l’impédance caractéristique de la ligne coaxiale, ce qui introduit des réflexions de signal haute fréquence que le système de surveillance interprète comme de fausses vibrations de la machine.

Directives d’installation

1. 1
   Alignement du montage : Montez la sonde à boîtier lisse dans l’ensemble de bride personnalisé. Assurez-vous que l’extrémité de la sonde affleure la surface de l’arbre cible et lui soit parallèle afin d’éviter un décalage angulaire de mesure.
2. 2
   Étalonnage de l’entrefer : Mesurez l’entrefer mécanique avant de serrer la bride. Ajustez la position de la sonde jusqu’à ce que la tension d’entrefer CC au niveau du Proximitor corresponde au point médian théorique de la courbe linéaire (généralement -10 VCC par rapport à COM pour un système standard 3300 XL).
3. 3
   Connexion ClickLoc : Nettoyez les contacts ClickLoc avec un solvant industriel sans résidus. Emboîtez les connecteurs en les poussant l’un contre l’autre jusqu’à ce qu’ils s’enclenchent physiquement. Ne faites pas pivoter les corps des connecteurs pendant ce verrouillage.
4. 4
   Protection du câble : Fixez le câble coaxial dans une gaine ou un chemin de câbles dédié aux instruments. Veillez à laisser suffisamment de mou pour éviter toute contrainte sur la gaine de décharge de traction de la sonde pendant le fonctionnement.
