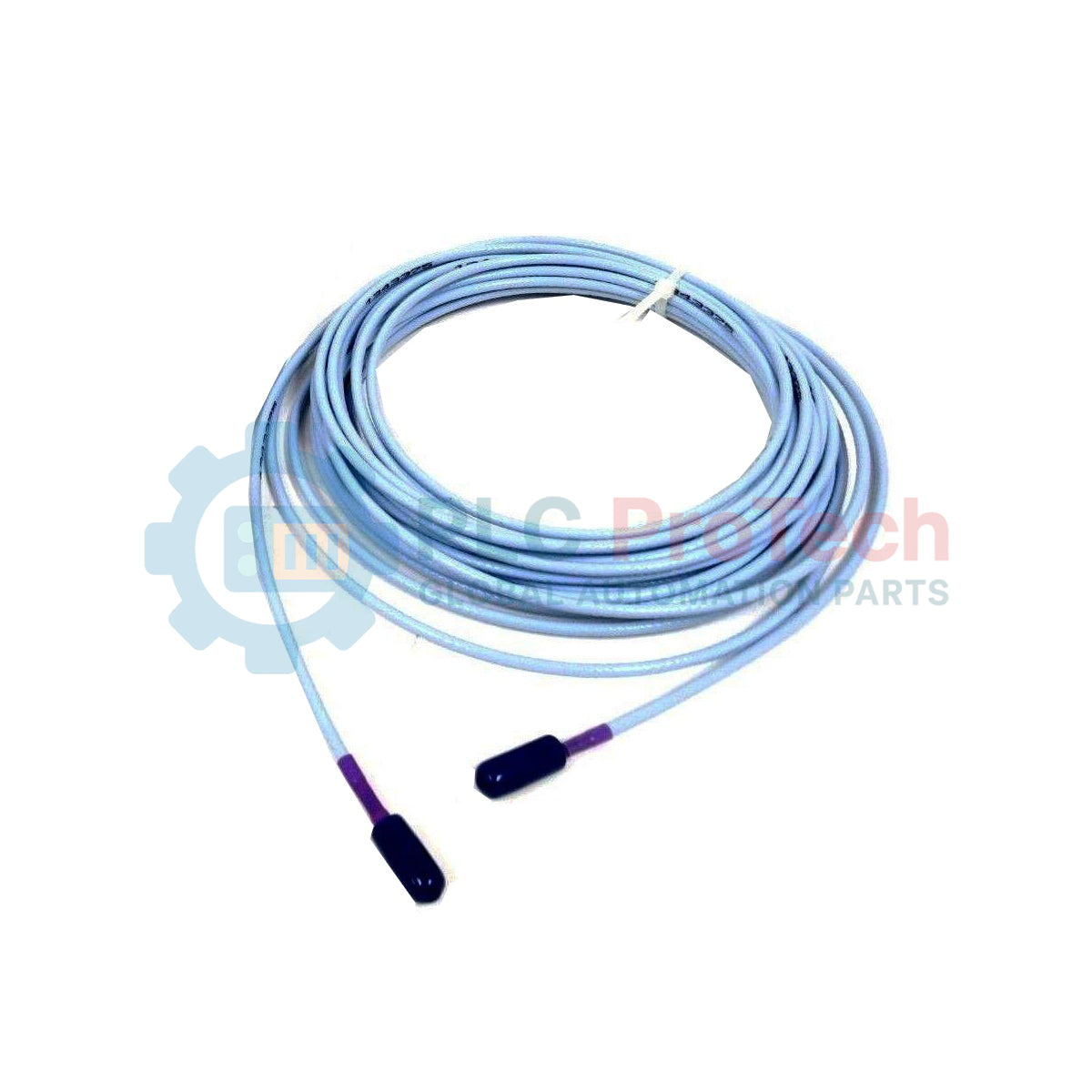

Câble d’extension Bently Nevada 330730-040-01-CN 3300 XL 11 mm

Description

Pour la surveillance critique des vibrations et de la position dans les turbomachines soumises à de fortes contraintes, le câble d’extension Bently Nevada 330730-040-01-CN établit une liaison de signal fiable et à faibles pertes entre les sondes de proximité 3300 XL 11 mm et leurs capteurs Proximitor correspondants. Ce câble robuste est conçu pour minimiser l’impédance de transmission et l’atténuation du signal dans les environnements difficiles, garantissant des mesures précises du déplacement par courants de Foucault. Protégé par une armure flexible en acier inoxydable intégrée et une gaine extérieure résistante aux produits chimiques, il préserve l’intégrité des mesures même dans les environnements saturés de lubrifiants synthétiques et de fluides industriels.

Caractéristiques

• Armure de protection robuste : Fabriquée avec une armure flexible en acier inoxydable AISI 302 (SST) offrant une excellente protection mécanique contre l’écrasement.
• Gaine résistante aux produits chimiques : Dotée d’une gaine extérieure en éthylène-propylène fluoré (FEP) qui empêche la pénétration des fluides et résiste à la dégradation causée par les hydrocarbures corrosifs.
• Connecteurs Click-Loc plaqués or : Les connecteurs coaxiaux à haute fiabilité empêchent la dégradation de la connexion et assurent une connexion sécurisée et résistante aux vibrations.
• Paramètres électriques contrôlés : Les caractéristiques de capacité strictement étalonnées garantissent une correspondance exacte avec les spécifications du système de transducteur 11 mm.

Applications

• Surveillance des vibrations de l’arbre et de la position axiale des turbines à vapeur et à gaz.
• Instrumentation des paliers de compresseurs et de détendeurs industriels lourds.
• Alignement de l’arbre des générateurs hydroélectriques et surveillance des vibrations radiales.
• Systèmes de protection des machines pour pompes critiques et ventilateurs de tours de refroidissement.

Informations de commande

Spécifications techniques

Informations issues de l’ingénierie empirique

Modèles alternatifs et compatibilité

Le câble d’extension 3300 XL de 11 mm est spécifiquement conçu pour correspondre aux caractéristiques électriques des systèmes de 11 mm, qui présentent généralement un facteur d’échelle de 3,94 V/mm. Il n’est pas interchangeable avec les systèmes de proximité 3300 XL standard de 5 mm ou de 8 mm en raison de différences importantes d’inductance de bobine, de capacité de câble et d’exigences d’étalonnage. Le mélange de câbles de séries ou de diamètres différents entraînera une dérive importante des mesures et une mise à l’échelle incorrecte du système dans votre moniteur de protection de machine.

Pièges d’application et notes techniques

Pour éviter les boucles de masse électriques, la gaine extérieure en FEP doit rester intacte sur toute la longueur du câble. La couche de FEP agit comme un isolant et empêche l’armure en acier inoxydable d’établir un chemin de masse parallèle contre les chemins de câbles structurels. Lors des opérations de tirage, veillez à ce que le rayon de courbure ne descende pas sous le seuil structurel minimal afin d’éviter la microfissuration du diélectrique coaxial interne, ce qui pourrait provoquer des décalages intermittents de l’étalonnage dans la boucle Proximitor.

Conseils de mise en service et de câblage

Avant d’assembler les connecteurs Click-Loc plaqués or, vérifiez qu’ils ne présentent ni poussière, ni humidité, ni résidus d’huile. Si un nettoyage est nécessaire, utilisez un coton-tige non pelucheux et de l’alcool isopropylique de qualité électronique. Lors d’une installation à l’intérieur de carters de turbine ou dans des zones exposées aux projections d’huile, protégez la connexion assemblée avec un joint en ruban silicone auto-amalgamant pour connecteurs (tel que la référence Bently Nevada 40124-02) ou avec des capuchons de protection pour connecteurs, plutôt qu’avec du ruban isolant standard, afin de garantir l’isolation durable du signal.
