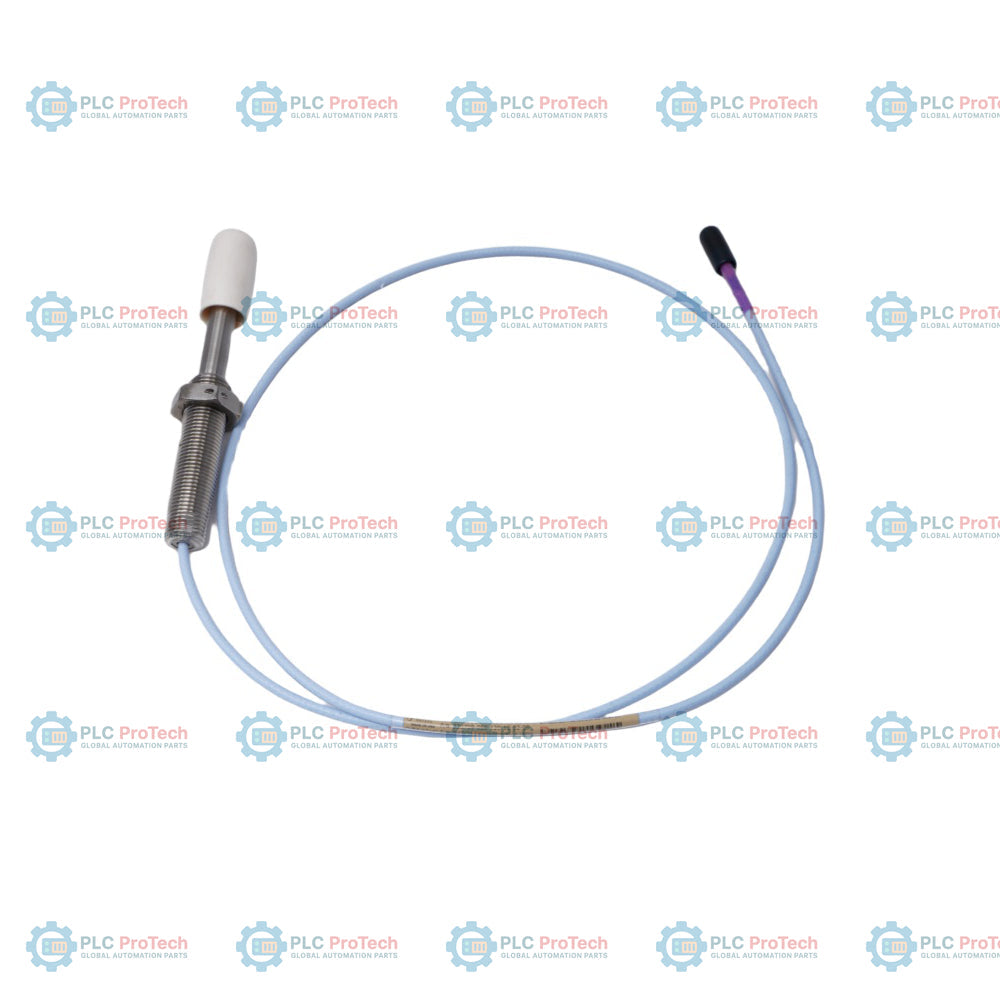

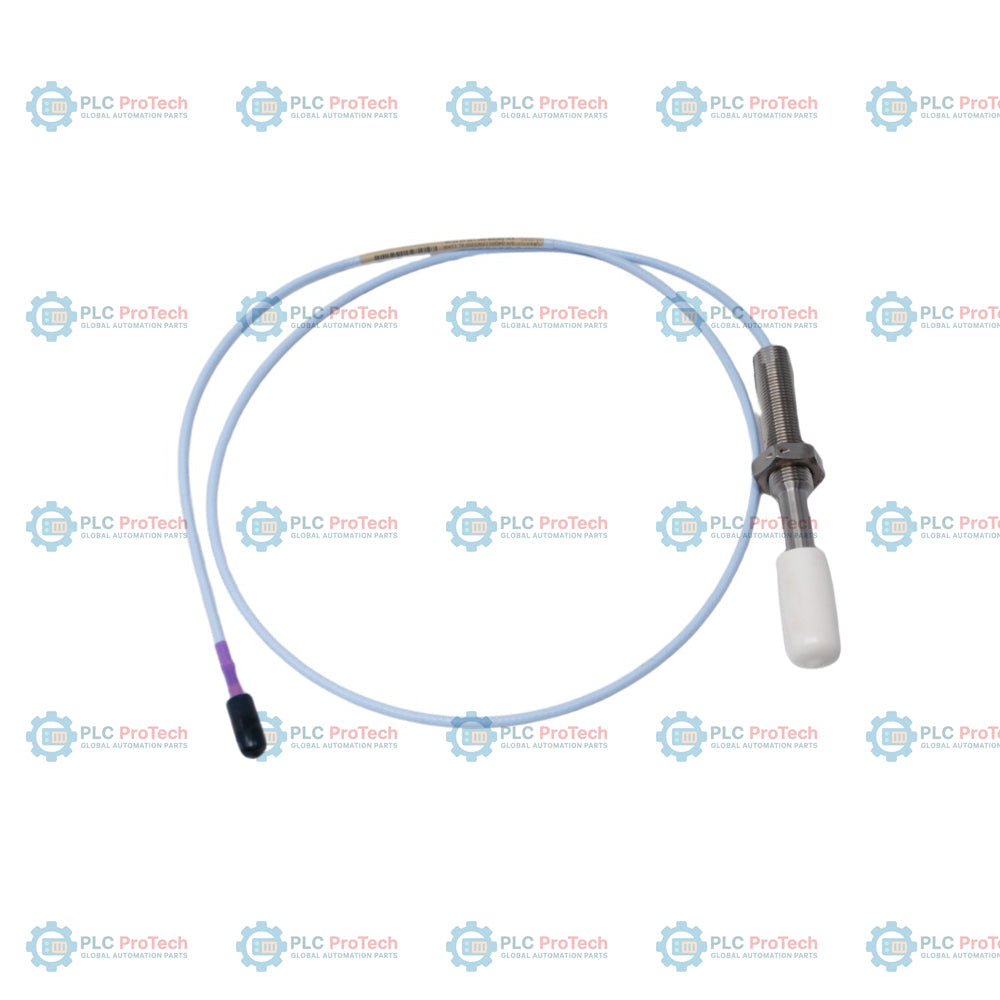

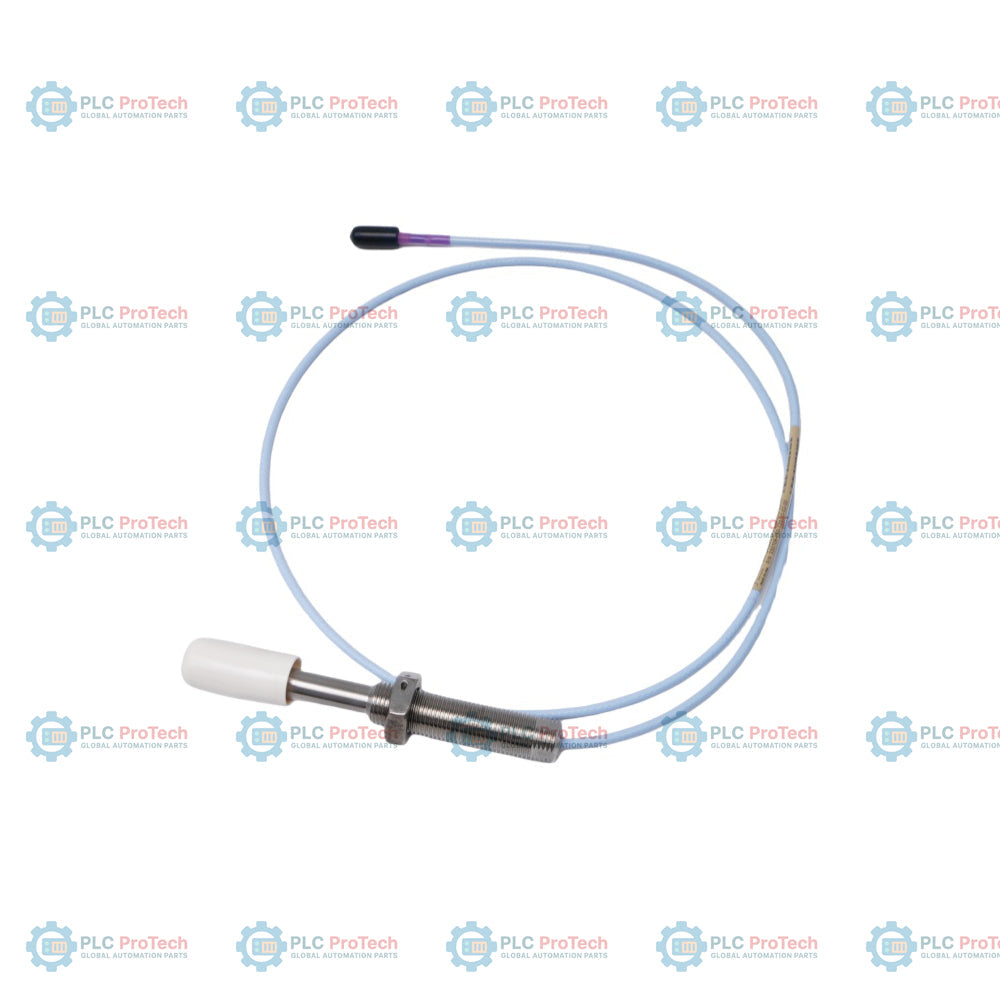

330706-005-046-10-02-00 : cette configuration de sonde 3300 XL de 11 mm à montage inversé spécifie un boîtier fileté métrique M10 x 1, une longueur non filetée de 5 mm, une longueur de boîtier de 46 mm, une longueur totale de 1,0 mètre, un connecteur ClickLoc miniature et aucune homologation pour zone dangereuse. Cette variante à montage inversé est dépourvue d’options d’armure de protection, de gaines de câble FluidLoc ou de protecteurs de connecteur intégrés, afin d’optimiser le diamètre physique pour les installations dans des manchons étroits à l’intérieur de boîtiers de machines où l’espace est limité.
Ce capteur à courants de Foucault sans contact est utilisé pour les mesures de vibration et de position sur les machines à paliers à film fluide, avec une large plage linéaire de 4,0 mm. Grâce à un diamètre de pointe plus important de 11 mm, cette sonde fournit un facteur d’échelle de 3,94 V/mm (100 mV/mil) et fonctionne avec un câble d’extension 3300 XL de 11 mm et un capteur Proximitor. Elle est généralement utilisée dans des applications de surveillance des machines telles que la position axiale de l’arbre, l’expansion différentielle des turbines à vapeur et les mesures de chute de tige des compresseurs alternatifs, lorsque les sondes standard de 8 mm n’offrent pas la plage linéaire nécessaire.
Cette sonde de proximité à montage inversé est utilisée pour surveiller sans contact le déplacement et la position de l’arbre sur les grandes machines tournantes. Les applications courantes comprennent :
| Option / segment | Code sur cette référence SKU | Description / signification |
|---|---|---|
| Référence de pièce disponible à la commande | 330706-005-046-10-02-00 | Sonde 3300 XL de 11 mm à montage inversé, filetage M10 x 1 |
| A - Option de longueur non filetée | 005 | Longueur non filetée de 5 mm (équivalent à 0,20 po) |
| B - Option de longueur du boîtier | 046 | Longueur du boîtier de 46 mm (équivalent à 1,8 po) |
| C - Option de longueur totale | 10 | Longueur totale de 1,0 mètre (3,3 pieds) |
| D - Option de connecteur | 02 | Connecteur coaxial miniature ClickLoc |
| E - Option d’homologation par organisme | 00 | Non requis / aucune homologation pour zones dangereuses |
| Fabricant | Bently Nevada (Baker Hughes) |
| Référence / modèle | 330706-005-046-10-02-00 |
| Diamètre de l’extrémité de la sonde | 11 mm |
| Taille du filetage | Filetage M10 x 1 (métrique) |
| Configuration de montage | Montage inversé |
| Plage linéaire | 4,0 mm (160 mils) |
| Facteur d’échelle (ISF) | 3,94 V/mm (100 mV/mil) +/-10 % |
| Longueur non filetée | 5 mm |
| Longueur du boîtier | 46 mm |
| Longueur totale de la sonde | 1,0 mètre (3,3 pieds) |
| Type de connecteur | Connecteur coaxial miniature ClickLoc (laiton plaqué or) |
| Matériau de l’extrémité de la sonde | Sulfure de polyphénylène (PPS) |
| Matériau du boîtier de la sonde | Acier inoxydable AISI 304 (SST) |
| Spécification du câble | Câble standard triaxial FEP isolé de 75 ohms |
| Température de fonctionnement (sonde) | -52 degC à +177 degC (-62 degF à +351 degF) |
| Résistance à la traction (max.) | 330 N (75 lb) entre le boîtier de la sonde et le câble de la sonde |
| Couple recommandé | 7,5 N-m (66 in-lb) |
| Couple nominal maximal | 22,6 N-m (200 in-lb) |
Lors des installations à montage inversé, fixez le corps fileté de la sonde M10 x 1 à l’aide d’un manchon de montage inversé ou d’un support de boîtier dédié. Pour préserver l’intégrité de l’étanchéité, n’exposez pas l’ensemble de la sonde à des températures ambiantes inférieures à -34 degC avant la mise sous pression initiale. Lors du serrage de la sonde dans son support, ne dépassez pas le couple nominal maximal de 22,6 N-m (200 in-lb) ; le couple de montage recommandé est de 7,5 N-m (66 in-lb). Veillez à maintenir le rayon de courbure du câble à au moins 25,4 mm (1,0 in) afin de protéger le blindage triaxial. Associez toujours cette sonde de 1,0 mètre à un câble d’extension 3300 XL de 11 mm compatible (longueur de 4,0 mètres pour un système total de 5 mètres, ou longueur de 8,0 mètres pour un système total de 9 mètres) ainsi qu’au capteur Proximitor 3300 XL correspondant.
Cette configuration de sonde (option 00) ne nécessite ni ne bénéficie d’homologations spécifiques pour zones dangereuses. Toutefois, les composants du système de transducteur 3300 XL sont conformes aux normes réglementaires générales lorsqu’ils sont installés en tant que système :
Livraison express mondiale
Retours et garantie
Fabricant : Bently Nevada
N° de produit : 330706-005-046-10-02-00
Pays d'origine :États-Unis
Type de produit : Sonde à montage inversé 3300 XL 11 mm
Code-barres : 8537101190
Paiement : Virement bancaire, Western Union
Poids : 180g
Dimensions : 50 mm x 100 mm x 100 mm (H x W x P)
Port d'expédition : Xiamen
Garantie : 12 mois
