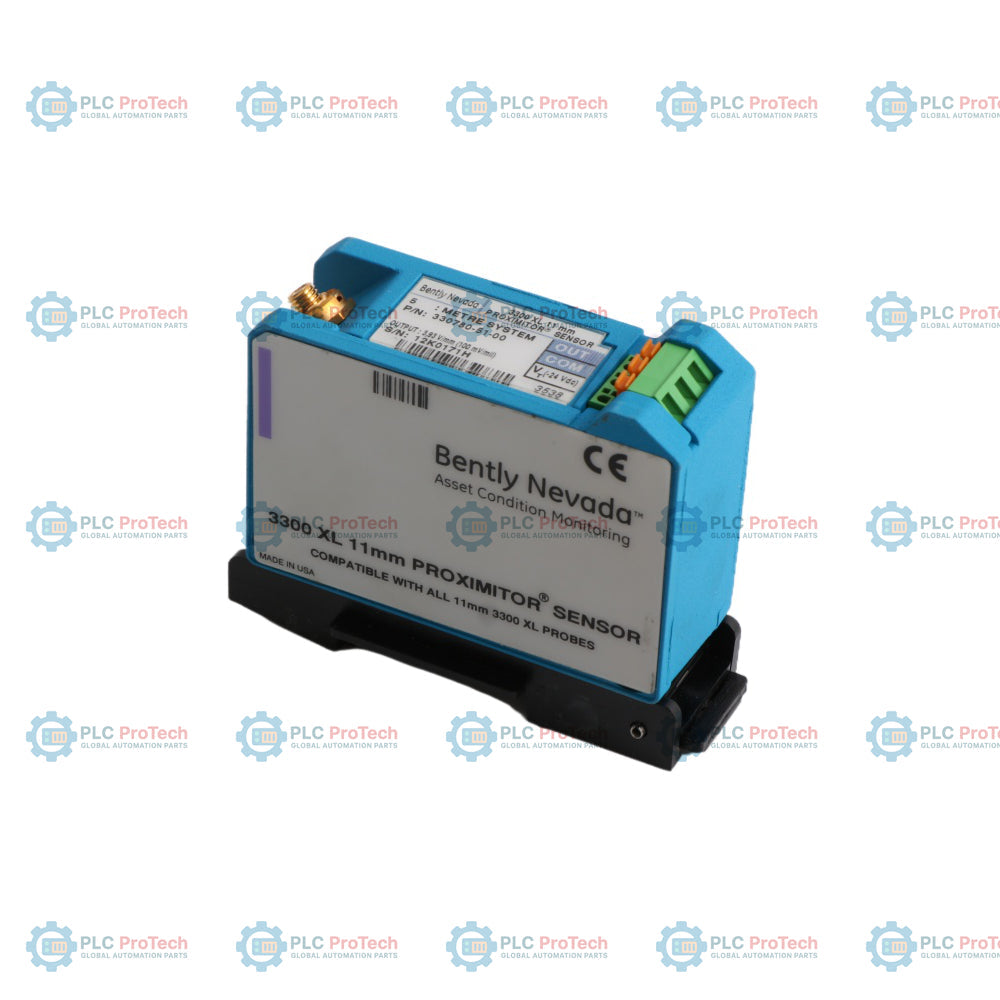

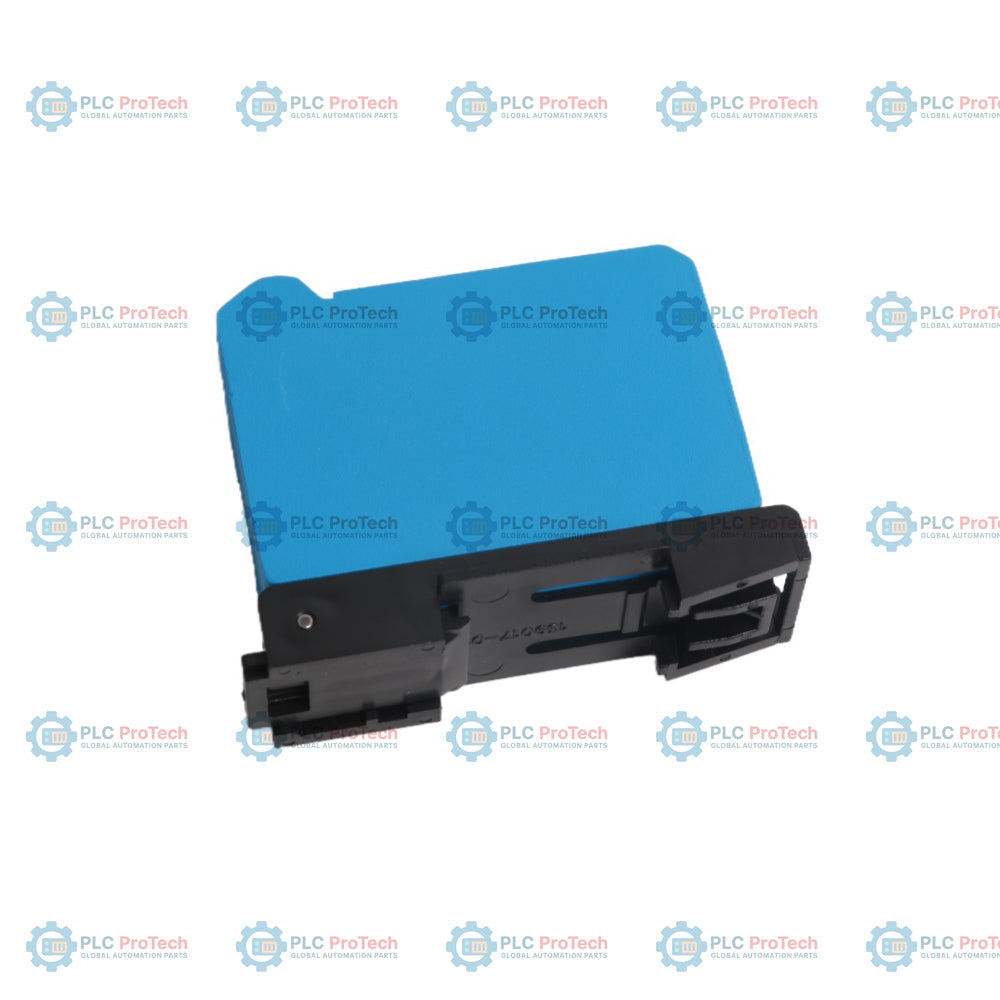

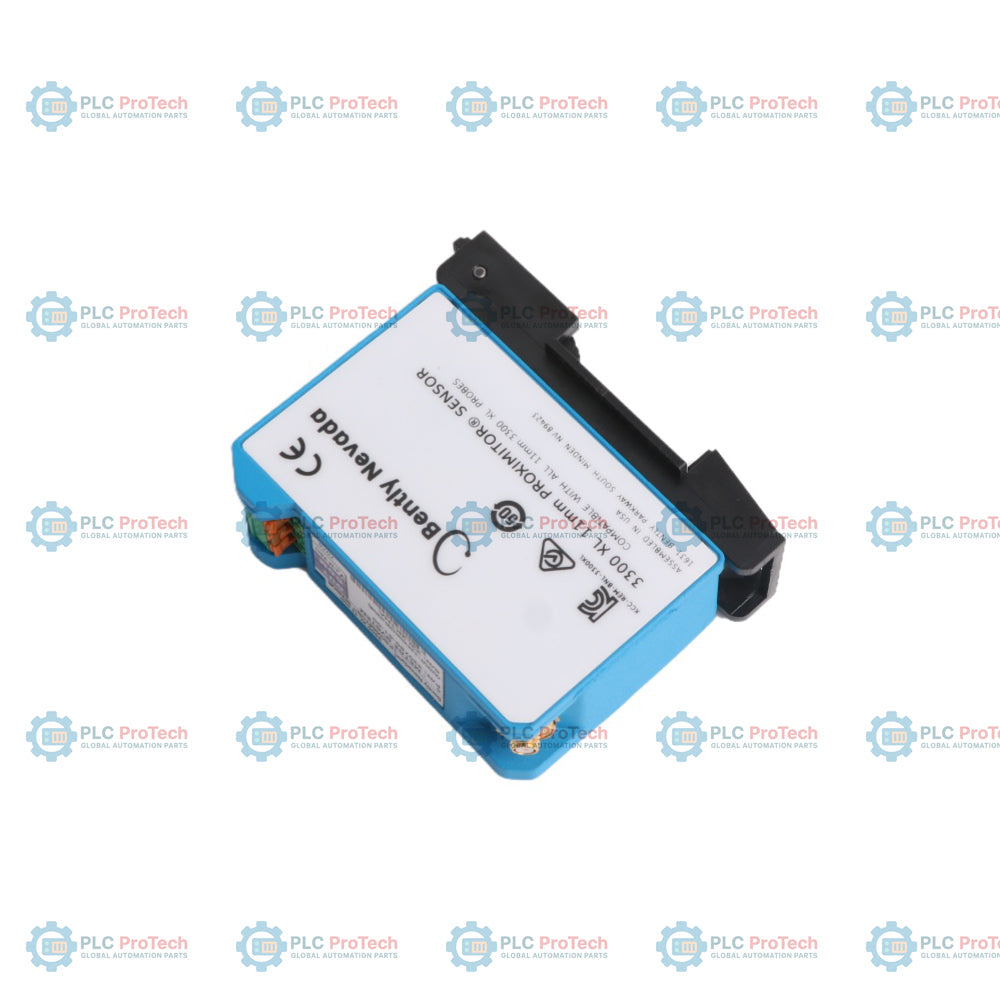

L'option 51 (longueur de système de 5,0 mètres, montage DIN) et l'option 05 (homologations multiples) définissent cette configuration du capteur Proximitor 3300 XL 11 mm — 330780-51-05. Le système 3300 XL 11 mm présente un facteur d'échelle incrémentiel de 3,94 V/mm (100 mV/mil) pour les mesures sans contact du déplacement et des vibrations. Le système est utilisé sur des machines à paliers lisses lorsque une plage linéaire étendue est nécessaire, notamment pour la position axiale (poussée) des turbines, la dilatation différentielle de rampe et la surveillance de la chute de tige des compresseurs alternatifs.
Ce capteur 330780-51-05 traite le signal RF provenant d'une sonde de proximité 3300 XL 11 mm et d'un câble d'extension compatibles, puis délivre un signal de tension proportionnel à la distance entre l'extrémité de la sonde et la surface de l'arbre observée. L'unité se monte sur des rails DIN standard de 35 mm et est compatible avec les systèmes de protection des machines de la série 3500 et les moniteurs secondaires.
Le capteur Proximitor 330780-51-05 est utilisé pour la surveillance des machines tournantes lorsqu'une plage linéaire étendue est nécessaire. Les domaines d'application typiques comprennent :
Le capteur Proximitor 330780-51-05 est configuré à l'aide des options structurées suivantes :
| Option / segment | Code sur cette UGS | Description / signification |
|---|---|---|
| Référence à commander | 330780-51-05 | Capteur Proximitor 3300 XL 11 mm |
| A - Longueur totale et montage | 51 | Longueur totale du système de 5,0 mètres (16,4 pieds), montage DIN |
| B - Homologation par les organismes compétents | 05 | Homologations multiples (notamment CSA, ATEX, IECEx) |
| Paramètre | Valeur |
|---|---|
| Fabricant | Bently Nevada (Baker Hughes) |
| Modèle / référence | 330780-51-05 |
| Type de système de transducteur | Système de transducteur de proximité 3300 XL 11 mm |
| Plage linéaire | 4,0 mm (160 mils), à partir d'environ 0,5 mm (20 mils) de la cible |
| Facteur d'échelle (ISF) | 3,94 V/mm (100 mV/mil) +/-10 % (y compris l'erreur d'interchangeabilité) |
| Tension d’entrée requise | -17.5 Vdc à -26 Vdc (sans barrières) à 12 mA max. ; -23 Vdc à -26 Vdc (avec barrières) |
| Résistance de sortie | 50 ohms |
| Matériau du boîtier | Aluminium A380 |
| Compatibilité de longueur du système | 5.0 mètres (16.4 pieds) de longueur totale du système |
| Plage de température de fonctionnement | -52 degC à +100 degC (-62 degF à +212 degF) |
| Plage de température de stockage | -52 degC à +105 degC (-62 degF à +221 degF) |
| Humidité relative | Testé selon la norme IEC 68-2-3 pour la chaleur humide |
| Réponse en fréquence | 0 à 8 kHz : +0, -3 dB typique (avec jusqu’à 305 mètres de câblage terrain) |
| Limite de couple des borniers | 0.565 N-m (5 in-lb) maximum |
| Poids du Proximitor | 255 g (9 oz) |
| Dimensions physiques (option 51) | 31.7 mm x 70.8 mm x 89.4 mm (1.25 in x 2.79 in x 3.52 in) |
| Étiquette de borne | Fonction | Description |
|---|---|---|
| VT | Entrée d’alimentation | Alimentation négative (-17.5 Vdc à -26 Vdc) |
| COM | Commun | Masse de référence commune du système |
| OUT | Sortie du signal | Sortie de tension dynamique proportionnelle (3.94 V/mm) |
Une installation correcte garantit des données de vibration et de position stables et exemptes de bruit. Respectez les directives suivantes :
Le capteur Proximitor 330780-51-05 dispose des homologations de l’option 05, qui attestent sa conformité à plusieurs exigences normatives :
