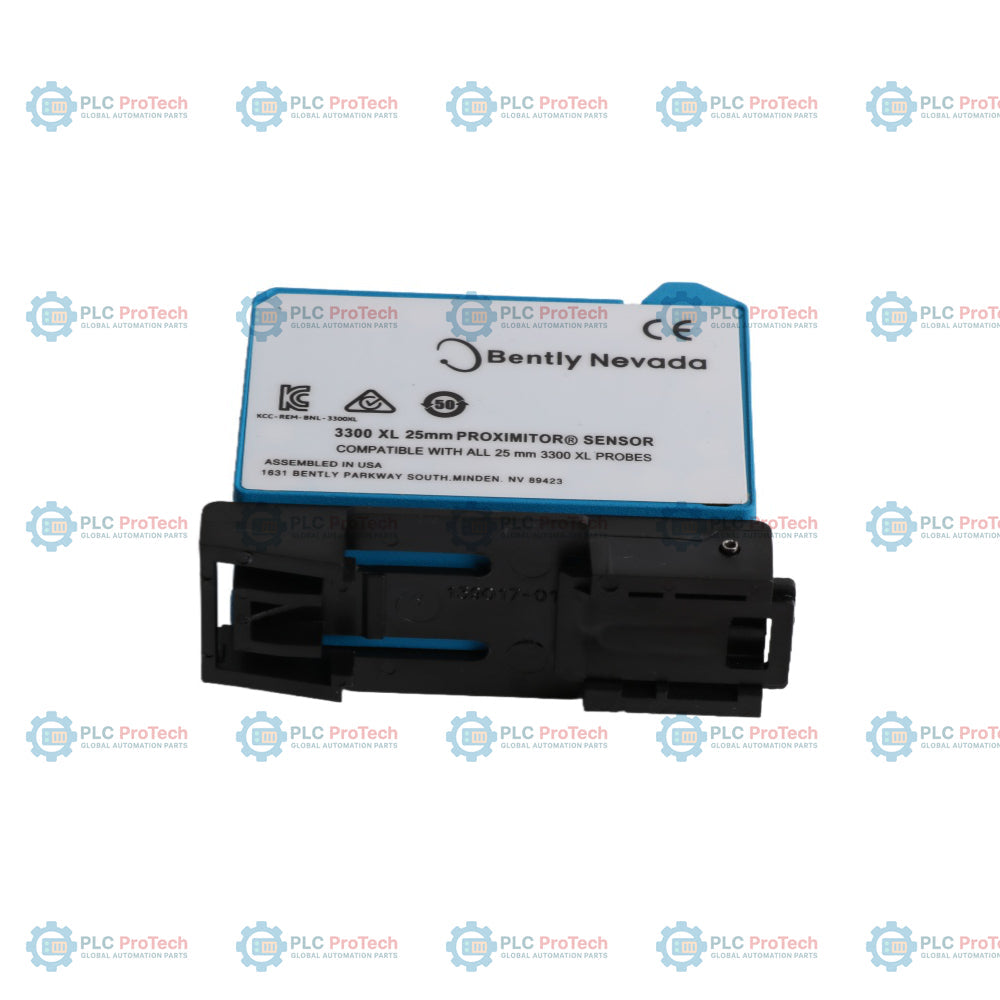

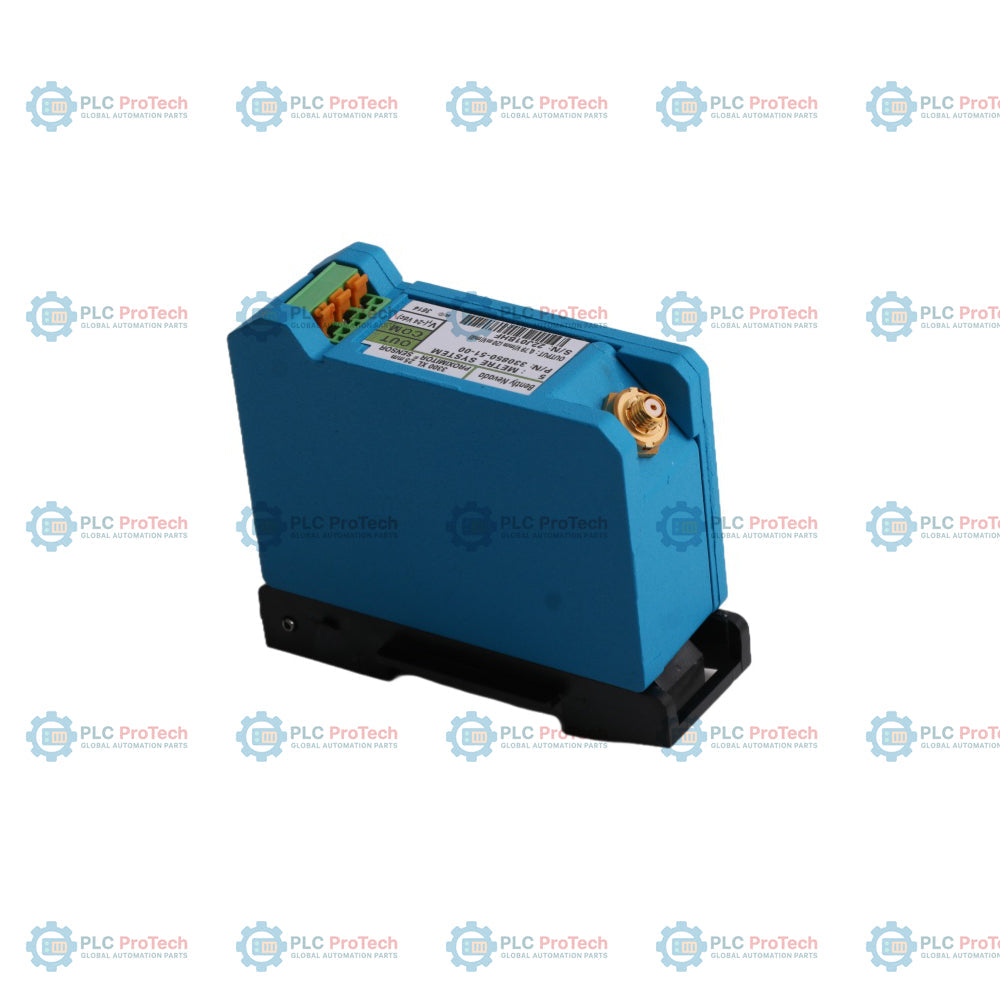

Bently Nevada 330850-51-00 3300 XL capteur de proximité Proximitor de 25 mm

Présentation du produit

Le 330850-51-00 est une unité sophistiquée de conditionnement du signal conçue pour le système de transducteur de proximité 3300 XL de 25 mm. Principalement utilisé dans les machines tournantes à usage intensif, telles que les grandes turbines à vapeur, les compresseurs axiaux haute pression et les réducteurs industriels des secteurs de la production d’électricité et de l’exploitation minière, ce capteur assure l’interface essentielle entre la sonde et le système de surveillance. Le 330850-51-00 excelle dans la mesure des déplacements à longue portée grâce à une plage linéaire étendue, indispensable à la surveillance de la dilatation thermique et de la position axiale des arbres de grande dimension. En fournissant des données diagnostiques précises en temps réel au système de protection des machines, il permet aux opérateurs de limiter le risque d’interférences mécaniques catastrophiques, évitant ainsi les arrêts imprévus coûteux et garantissant l’intégrité structurelle des équipements de grande valeur.

Décomposition du suffixe

La configuration technique spécifique du 330850-51-00 est définie par sa logique de suffixe alphanumérique :

• 330850 : Modèle de base pour le capteur Proximitor 3300 XL de 25 mm.

• -51 (Longueur totale et montage) : Indique une longueur électrique totale du système de 5,0 mètres (16,4 pieds). Cette option spécifie également une configuration de matériel de montage sur rail DIN, permettant une installation sûre et standardisée dans des boîtes de jonction locales ou des armoires de commande.

• -00 (Homologation par les organismes) : Représente la version standard sans homologation spécifique par des organismes pour zones dangereuses, adaptée aux environnements industriels à usage général où une certification antidéflagrante n’est pas requise.

Caractéristiques techniques

Informations pratiques et FAQ

Puis-je utiliser ce Proximitor de 5,0 mètres avec une sonde de 9,0 mètres ?

Non. Le 330850-51-00 est spécifiquement étalonné pour une longueur électrique totale de 5,0 mètres. L’association avec une sonde de 9,0 mètres ou un câble d’extension entraînera d’importantes erreurs de facteur d’échelle et une non-linéarité du système. Faites toujours correspondre l’option de longueur du Proximitor à la somme physique de la sonde et du câble d’extension.

En quoi le système de 25 mm diffère-t-il du système standard de 8 mm ?

Le système de 25 mm est conçu pour une plage linéaire beaucoup plus grande (500 mils contre 80 mils). Par conséquent, son facteur d’échelle est plus faible (20 mV/mil au lieu de 200 mV/mil). Il constitue donc le choix privilégié pour mesurer les grands déplacements axiaux ou la dilatation différentielle sur des ensembles de machines de grande dimension.

Que dois-je faire si le signal de sortie est instable ?

Vérifiez la présence de contaminants sur le connecteur coaxial. Même des quantités microscopiques d’huile ou d’humidité entre le Proximitor et le câble d’extension peuvent provoquer une dérive du signal. Assurez-vous que les connecteurs ClickLoc sont secs et protégés par les protecteurs de connecteur appropriés.

Guide d’ingénierie et d’installation

Étalonnage du système et réglage de l’entrefer

Lors de l’installation du 330850-51-00, la sonde doit être réglée avec un « entrefer » correspondant au centre de sa plage linéaire afin de garantir une mesure bidirectionnelle précise. Pour un système de 25 mm avec une plage de 500 mils, le centre de la région linéaire correspond généralement à -10,0 VCC. Réglez la position de la sonde jusqu’à ce que la tension continue à la sortie du Proximitor atteigne cette valeur lorsque l’arbre se trouve à son point de référence axial normal.

Mise à la terre et isolation du rail DIN

Le Proximitor est conçu pour être monté sur un rail DIN de 35 mm. Pour éviter les boucles de masse et les interférences électromagnétiques (IEM), assurez-vous que le rail DIN lui-même est correctement mis à la terre. Toutefois, le blindage du câble coaxial doit rester isolé de la masse de la machine et ne doit être relié au commun du système qu’à l’extrémité du Proximitor. Utilisez des rondelles isolantes ou des entretoises si l’environnement local est sujet à un niveau élevé de bruit électrique.

Protection de l’environnement

Bien que le Proximitor soit prévu pour fonctionner jusqu’à 85 degrés C, il s’agit d’un instrument électronique de précision. Pour les installations dans des environnements extérieurs difficiles ou à proximité de carters de turbine très chauds, il doit être installé dans un boîtier étanche résistant aux intempéries, homologué NEMA 4X ou IP66. Assurez-vous que toutes les entrées de câbles utilisent des presse-étoupes étanches appropriés afin d’empêcher l’humidité de pénétrer dans le boîtier.
