Description

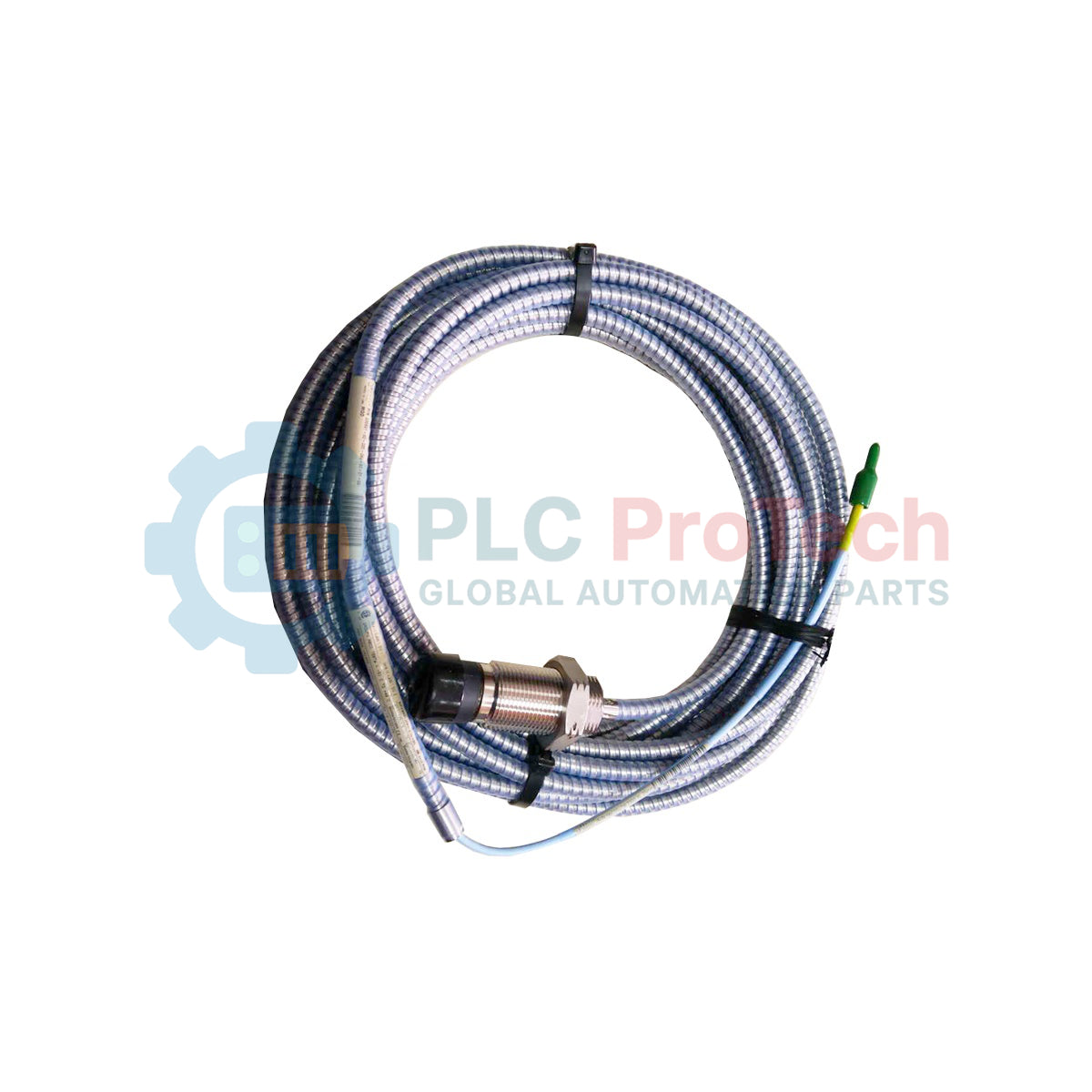

Conçu pour les mesures de haute précision du déplacement et des vibrations des machines tournantes lourdes, le Bently Nevada 330851-02-000-050-50-00-00 fonctionne comme un capteur de proximité à courants de Foucault renforcé de 25 mm. Ce transducteur est spécialement conçu pour surveiller les vibrations de l’arbre, la position axiale et la dilatation différentielle dans des équipements industriels critiques tels que les turbines à vapeur, les turbines à gaz et les compresseurs de grande capacité. Grâce à son embout en polyétheréthercétone (PEEK) à haute intégrité et à son boîtier fileté en acier inoxydable AISI 304 résistant à la corrosion, cette sonde de proximité 3300 XL 25 mm offre des performances fiables dans des conditions mécaniques et thermiques exigeantes. Elle est équipée d’un câble de sonde triaxial FluidLoc de 75 ohms, isolé au PFA, conçu pour empêcher la migration de l’humidité et des fluides à travers l’âme interne du câble, garantissant ainsi une transmission stable du signal vers le capteur Proximitor associé.
Caractéristiques principales
-
Embout robuste en PEEK : fabriqué en polyétheréthercétone (PEEK) pour garantir une compatibilité chimique et une résistance structurelle dans les environnements agressifs.
-
Boîtier fileté en acier inoxydable : fabriqué en acier inoxydable AISI 304 pour protéger les composants électroniques de la bobine interne et résister aux fluides de procédé industriels.
-
Technologie de câble FluidLoc : équipé d’un câble triaxial de 75 ohms avec une isolation en perfluoroalkoxyéthylène (PFA) pour empêcher le fluide de contourner l’intérieur de la gaine du câble.
-
Montage métrique standardisé : doté d’un boîtier fileté M30x2 d’une longueur de 50 mm pour un positionnement structurel sûr et résistant aux vibrations.
Applications
- Surveillance de la dilatation et des vibrations du rotor des turbines à vapeur et à gaz
- Profilage du déplacement de l’arbre des compresseurs centrifuges à grande vitesse
- Mesure du jeu des paliers à film fluide et de l’épaisseur du film d’huile
- Alignement de l’arbre des générateurs hydroélectriques et suivi de la dilatation thermique
Configuration du code modèle
| Code d’option |
Valeur de configuration |
Description |
| 02 |
Filetage M30x2 |
Boîtier de sonde métrique fileté |
| 000 |
0 mm |
Longueur du boîtier non fileté |
| 050 |
50 mm |
Longueur totale du boîtier (métrique) |
| 50 |
5,0 mètres (16,4 pieds) |
Longueur totale du câble |
| 00 |
Sans armure |
Gaine extérieure de câble standard sans armure de protection |
| 00 |
Aucune homologation |
Option standard d’homologation par un organisme non certifié |
Spécifications techniques
| Paramètre |
Valeur de la spécification |
| Fabricant |
Bently Nevada |
| Numéro de modèle |
330851-02-000-050-50-00-00 |
| Diamètre de la pointe de la sonde |
25 mm |
| Matériau de la pointe de la sonde |
Polyétheréthercétone (PEEK) |
| Matériau du boîtier |
Acier inoxydable AISI 304 (SST) |
| Impédance du câble |
75 ohms (triaxial) |
| Isolation du câble |
Perfluoroalkoxyéthylène (PFA) avec barrière FluidLoc |
| Plage de températures de fonctionnement |
-35 °C à +200 °C (-31 °F à +392 °F) |
| Poids net du capteur |
0,230 kg (0,51 lb) |
| Poids d’expédition |
1,3 kg (2,87 lb) |
| Pays d’origine |
États-Unis (USA) |
Informations techniques empiriques
Modèles alternatifs et compatibilité
Le système de sonde de proximité 3300 XL 25 mm est conçu spécifiquement pour les paramètres d’applications à grande échelle, tels que les mesures de dilatation différentielle et de position de clavette. Il doit être associé exclusivement à un capteur Proximitor 3300 XL 25 mm correspondant. Les drivers Proximitor 3300 XL standard de 8 mm ou 11 mm ne pourront pas étalonner ni piloter correctement la bobine de cette sonde de 25 mm en raison des différences d’impédance de la bobine inductive et de fréquences d’excitation. En cas de remplacement d’un ancien système 7200 de 25 mm, assurez-vous de mettre à niveau simultanément la sonde et le Proximitor, car les circuits du driver 7200 historique sont incompatibles avec la plateforme 3300 XL.
Pièges d’application et remarques d’ingénierie
En raison de la grande pointe de détection de 25 mm, le capteur présente une empreinte de champ électromagnétique nettement plus large que celle des petits capteurs de 8 mm. Les ingénieurs doivent maintenir un espacement latéral libre minimal autour de la pointe de la sonde afin d’éviter les erreurs de vision latérale et les interférences parasites dues aux supports structurels ou aux carters de machine. Le montage de la sonde trop près d’éléments structurels métalliques adjacents modifiera le trajet du champ magnétique de la bobine, ce qui entraînera des erreurs d’étalonnage de décalage et des relevés de déplacement incorrects. Vérifiez toujours que le matériau cible correspond aux normes d’étalonnage (généralement l’acier AISI 4140) du capteur Proximitor correspondant.
Conseils de mise en service et de câblage
Veillez à ce que le couple de serrage du montage mécanique ne dépasse pas les recommandations du fabricant pour le filetage M30x2 ; un serrage excessif peut déformer le boîtier de la bobine interne. Protégez toujours la connexion coaxiale miniature entre le câble de la sonde et le câble d’extension. La pénétration d’humidité ou de poussière dans ce connecteur dégradera le signal RF haute fréquence et provoquera des parasites erronés de forte amplitude ou des « pointes » sur l’affichage du moniteur. Utilisez une gaine auto-amalgamante en silicone pour connecteurs ou des manchons de protection pour connecteurs Bently Nevada afin d’isoler et de protéger la jonction physique des câbles.
Directives d’installation
AVERTISSEMENT CRITIQUE
Avant de commencer l’installation ou le retrait de la sonde de proximité, assurez-vous que la machine concernée est complètement hors tension et consignée conformément aux procédures de sécurité applicables aux travaux mécaniques et électriques. Vérifiez que toute l’alimentation des moniteurs est coupée avant de débrancher ou de raccorder les lignes coaxiales des capteurs, afin d’éviter les décharges électrostatiques (ESD) et d’éventuels dommages aux circuits amplificateurs Proximitor d’entrée sensibles.
1
Vérifiez que le trou de montage de la sonde est propre, exempt de copeaux métalliques et sec avant d’y visser le boîtier de sonde M30x2.
2
Vissez la sonde dans le support de montage ou le boîtier jusqu’à obtenir l’entrefer électrique correct, en utilisant un voltmètre numérique pour mesurer la tension de sortie continue du Proximitor (généralement -10 VCC pour le milieu de la plage de l’étalonnage standard).
3
Serrez le contre-écrou pour fixer la sonde, en veillant à ce que le boîtier de la sonde ne tourne pas et ne modifie pas la distance d’entrefer étalonnée lors de l’application du couple de serrage final.
4
Raccordez l’interface coaxiale au câble d’extension, posez un manchon de protection du connecteur et fixez le câble sur son parcours à l’aide de clips de montage non conducteurs et résistants aux vibrations.
