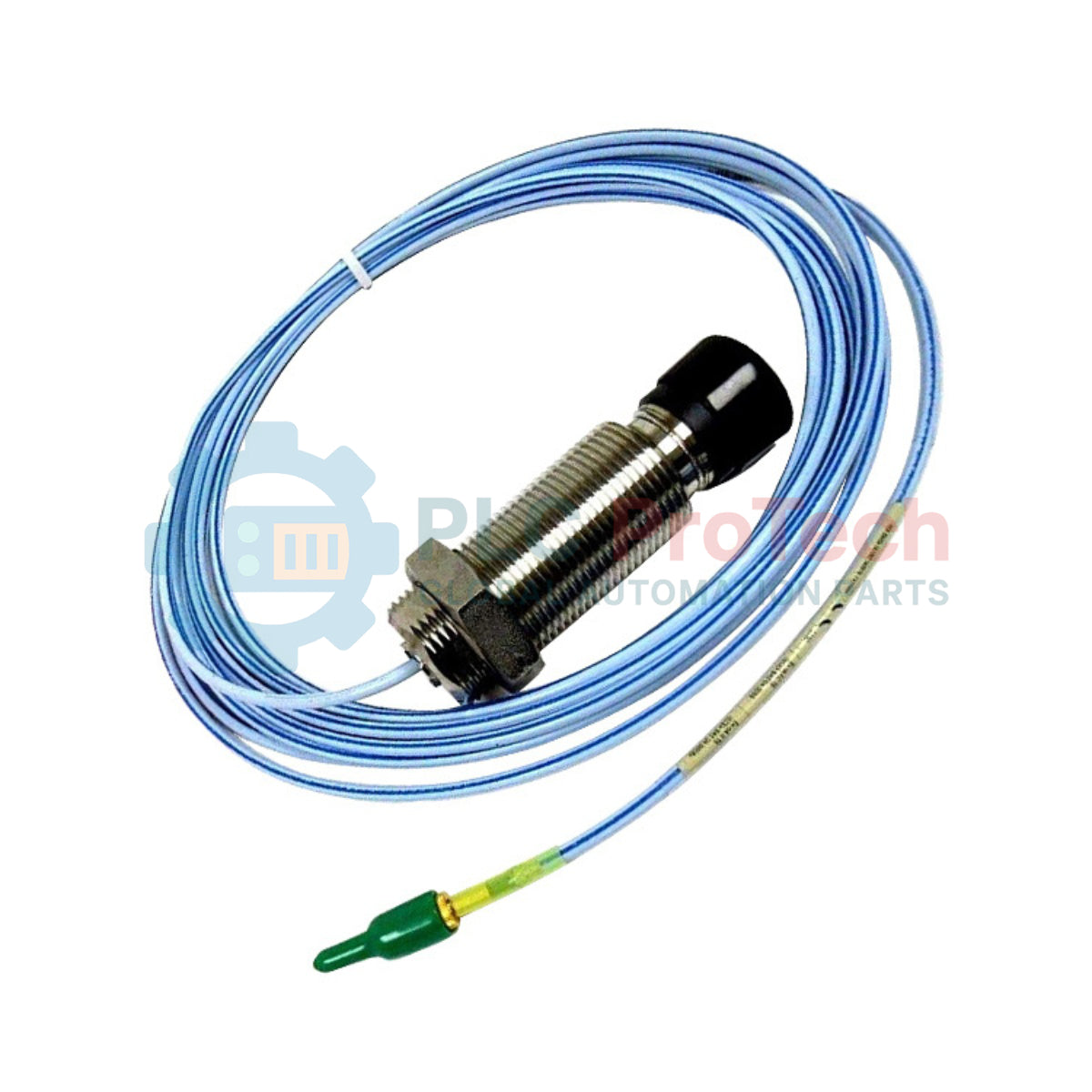

Sonde de proximité Bently Nevada 330851-06-00-80-50-01-00 3300 XL de 25 mm

Description

Les applications de surveillance des machines industrielles reposent sur le 330851-06-00-80-50-01-00 pour des mesures de déplacement et de vibration de haute précision. En tant que composant essentiel du système de transducteur de proximité Bently Nevada 3300 XL 25 mm, ce capteur à courants de Foucault sans contact détecte les mouvements statiques et dynamiques de l’arbre. Il est conçu pour fonctionner de manière fiable dans les conditions physiques et thermiques exigeantes des machines rotatives industrielles lourdes, telles que les turbines à vapeur, les turbines à gaz et les grands compresseurs.

Cette configuration spécifique est dotée d’un boîtier fileté M39x1.5, d’une longueur totale de boîtier de 80 mm et d’une longueur totale de système de 5,0 mètres protégée par une armure en acier inoxydable. En fournissant des signaux électriques haute résolution proportionnels à la distance entre l’extrémité de la sonde et le matériau cible, elle permet aux opérateurs d’installations de détecter les premiers signes d’usure mécanique, de désalignement et de dégradation des paliers.

Caractéristiques

• Conception de transducteur très stable, étalonnée pour les mesures de déplacement sans contact.
• L’armure robuste en acier inoxydable (armure SST) offre une excellente protection mécanique et environnementale au câble de rallonge.
• Optimisé pour la surveillance des paliers à film fluide dans des environnements industriels sévères.
• Performances électriques constantes sur une large plage de températures de fonctionnement.

Applications

• Surveillance des vibrations de l’arbre et de la position axiale des turbines.
• Détection des vibrations radiales et de la position axiale dans les grands compresseurs.
• Surveillance de l’état des pompes et générateurs critiques dans les installations pétrolières, gazières et de production d’électricité.
• Systèmes de protection des machines rotatives à grande vitesse.

Spécifications techniques

Directives d’installation

• Alignement du filetage : alignez soigneusement les filetages M39x1.5 lors du montage de la sonde afin d’éviter tout faussement de filet et de garantir un alignement physique correct avec l’arbre cible.
• Dégagement minimal : respectez les recommandations officielles de Bently Nevada concernant le dégagement latéral par rapport aux structures métalliques adjacentes afin d’éviter les interférences dues à une observation latérale.
• Cheminement des câbles : évitez les courbures prononcées du câble armé. Respectez les spécifications relatives au rayon de courbure minimal afin de protéger le trajet interne du signal coaxial.
• Entretien des connecteurs : veillez à ce que les connecteurs du câble de la sonde et de la rallonge restent propres, secs et exempts d’huile ou de contaminants pendant l’installation.
