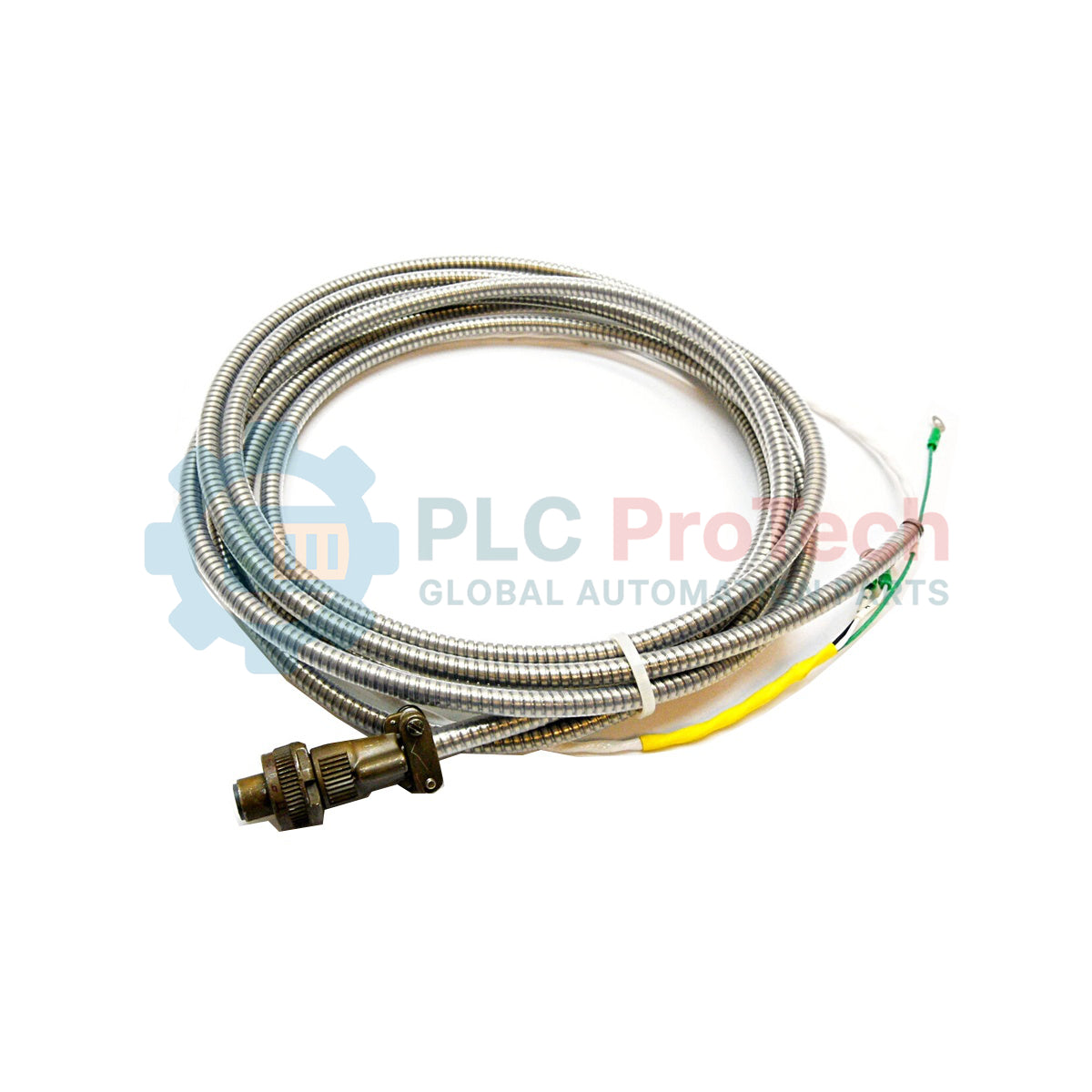

Bently Nevada 84661-07 Câble d'interconnexion

SKU 84661-07

En stock

Garantie 12 mois
Retours gratuits sous 30 jours

Fabricant : Bently Nevada
N° de produit : 84661-07
Pays d'origine :États-Unis
Type de produit : Câbles d’interconnexion
Paiement : Virement bancaire, Western Union
Poids : 320g
Port d'expédition : Xiamen
Garantie : 12 mois

Description

Conçu pour optimiser la transmission du signal dans les environnements industriels exigeants, ce câble d’interconnexion robuste Bently Nevada 84661-07 assure une liaison fiable entre les capteurs de proximité et les systèmes de surveillance. Sa construction en câble armé torsadé et blindé à 2 conducteurs de calibre 22 AWG réduit les interférences électromagnétiques et radiofréquences afin de préserver l’intégrité du signal nécessaire aux mesures essentielles de protection des machines. À une extrémité, le câble est muni d’un connecteur femelle à 2 douilles résistant à l’humidité et, à l’autre, de cosses à sertir nues, pour un raccordement rapide et sûr sur site dans les applications de surveillance continue des vibrations.

Caractéristiques

Armure renforcée : La gaine de protection blindée intégrée protège les conducteurs internes contre l’écrasement mécanique, l’usure par abrasion et les conditions difficiles en usine.
Rejet des interférences grâce au blindage : La configuration à paire torsadée, associée à un blindage général, bloque efficacement les bruits électromagnétiques ambiants.
Étanchéité environnementale : Équipé d’un connecteur femelle robuste à 2 douilles résistant à l’humidité, il préserve l’intégrité de la connexion dans les environnements humides, huileux ou mouillés.
Raccordement polyvalent : Les cosses à sertir standard préinstallées facilitent le raccordement direct aux borniers ou aux barrettes de connexion du système.

Applications

Configurations de surveillance des vibrations des turbines, compresseurs et générateurs.
Raccordements aux racks de protection et de diagnostic des machines Bently Nevada.
Usines pétrochimiques, centrales électriques et sites de production industrielle lourde.

Caractéristiques techniques

Fabricant	Bently Nevada
Numéro de modèle/référence	84661-07
Type de câble	Câble armé torsadé et blindé à 2 conducteurs
Calibre du conducteur	22 AWG
Connecteur A	Connecteur femelle à 2 douilles résistant à l’humidité
Connecteur B	Cosses à sertir
Longueur du câble	7 pieds (2,13 mètres)
Pays d’origine	États-Unis (U.S.A.)
Poids à l’expédition (calculé)	3,0 kg (6,6 lb)

Perspectives empiriques en ingénierie

Modèles alternatifs et compatibilité

Ce câble est hautement spécialisé et conçu pour les réseaux de transducteurs nécessitant une grande robustesse physique. Si une installation plus longue est nécessaire pour s’adapter à différentes configurations de machines, vérifiez les suffixes d’option correspondants (tels que -10 ou -25) afin d’obtenir la bonne longueur préassemblée pour le terrain sans avoir à réaliser de jonctions par épissure manuelles.

Pièges à éviter et notes techniques

Dans les boucles de capteurs de proximité, les boucles de terre sont une source majeure de dérive du signal ou de fausses alarmes. Assurez-vous que le blindage du câble est mis à la terre à une seule extrémité (généralement au panneau des bornes du système ou à la terre de l’instrumentation) et reste flottant à l’extrémité du connecteur du transducteur. Une mise à la terre du blindage en plusieurs points génère souvent des courants de boucle de terre qui perturbent les signaux dynamiques alternatifs sensibles.

Conseils de mise en service et de câblage

Assurez-vous que la fiche résistante à l’humidité est complètement enfoncée et bien vissée sur l’extrémité correspondante du capteur. Toute infiltration de liquide (huile ou condensation, par exemple) dans l’interface de la fiche dégradera la résistance d’isolement, entraînant des mesures erratiques de tension d’entrefer et des défauts du système.

Consignes d’installation

AVERTISSEMENT CRITIQUE

Vérifiez toujours que le rack de surveillance et les voies d’alimentation des machines associées sont complètement hors tension avant de manipuler les connexions des capteurs de terrain. Déchargez toute charge statique ou résiduelle du système avant de raccorder les cosses afin d’éviter que des transitoires imprévus n’endommagent les cartes d’entrée sensibles.

1

Faites passer le câble dans des chemins protégés, en le maintenant à une distance de sécurité des câbles des moteurs haute tension afin d’éviter le couplage des parasites. Respectez le rayon de courbure minimal de la gaine blindée.

2

Emboîtez fermement le connecteur à 2 douilles résistant à l’humidité sur la fiche correspondante du capteur de proximité. Utilisez un produit d’étanchéité adapté ou des manchons si des lavages directs sont prévus.

3

Terminez les câbles à cosses sur le bornier du panneau d’instrumentation, en respectant strictement la polarité correcte du signal et du commun indiquée dans le manuel de votre transmetteur. Isolez le fil de drainage du blindage conformément aux contraintes du schéma du système.

FAQ

Quelle est la longueur physique du câble d’interconnexion Bently Nevada 84661-07 ?

Le suffixe -07 indique une longueur exacte de 7 pieds (environ 2,13 mètres).

Quel type de protection le blindage et l’armure du câble offrent-ils ?

La gaine extérieure blindée protège les conducteurs des chocs physiques et de la compression dans les environnements industriels très fréquentés, tandis que la conception à 2 conducteurs torsadés et blindés empêche les interférences électrostatiques et magnétiques de perturber les signaux des capteurs.

Comment faut-il traiter le fil de drain du blindage du câble lors du câblage ?

Pour éviter les boucles de masse, le blindage doit être raccordé à la masse de l’instrument uniquement à l’extrémité du moniteur ou du récepteur, en laissant la connexion du blindage côté capteur isolée et flottante.

Le connecteur de ce câble est-il résistant à l’eau ?

Oui, le connecteur femelle à 2 douilles du Bently Nevada 84661-07 est doté d’un capuchon résistant à l’humidité, conçu pour supporter les environnements humides, poussiéreux et huileux courants dans la surveillance des machines.
