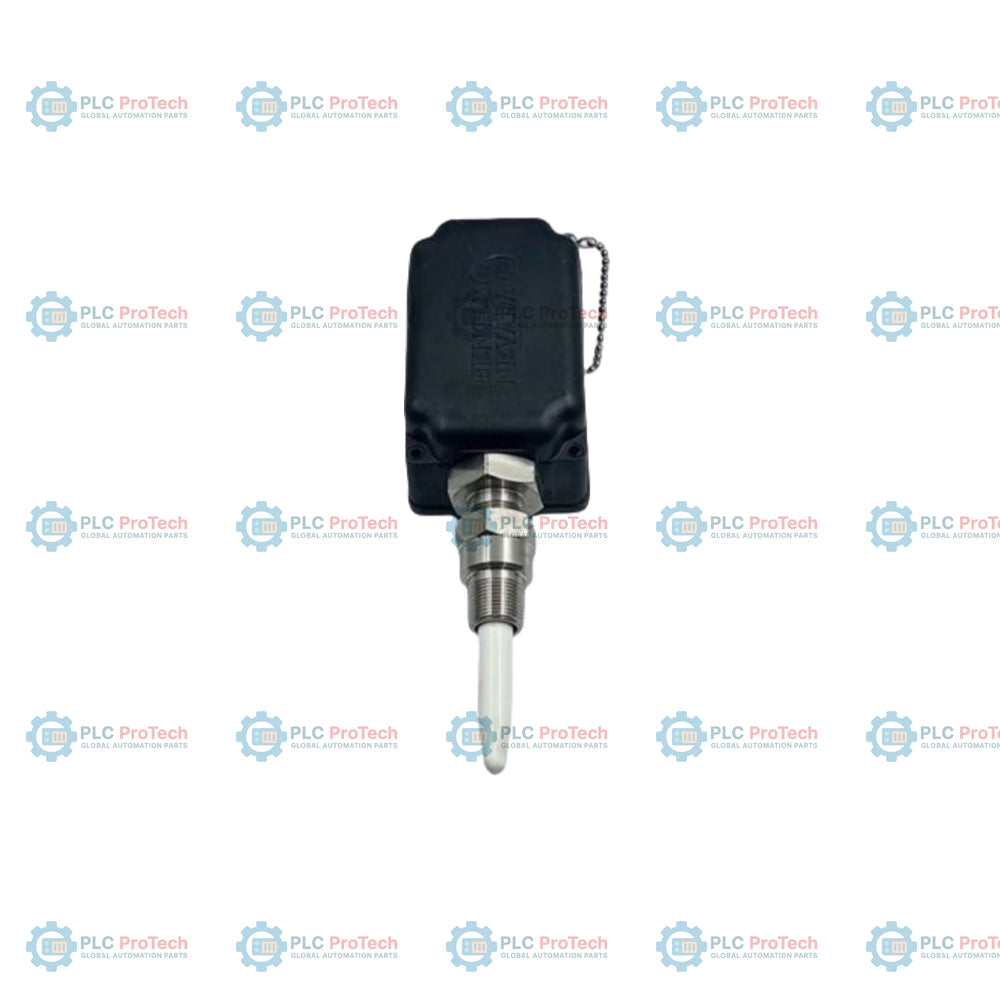

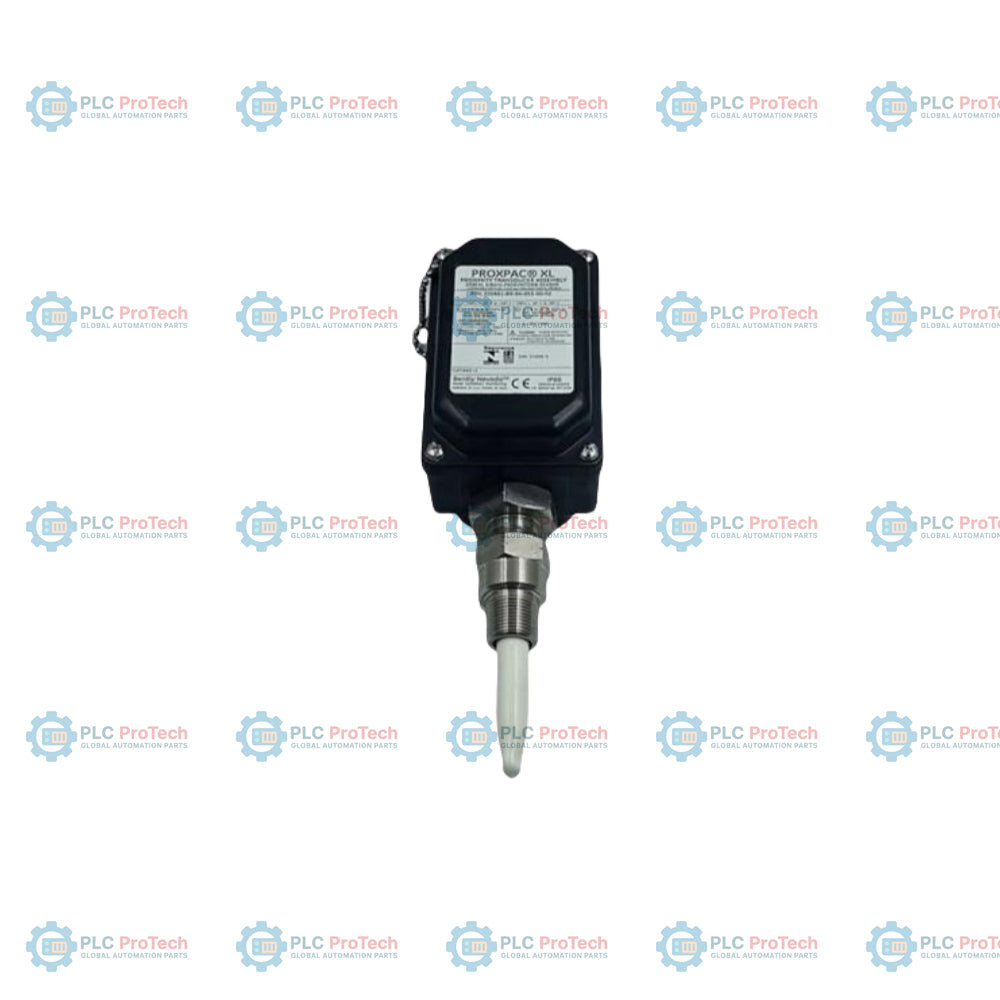

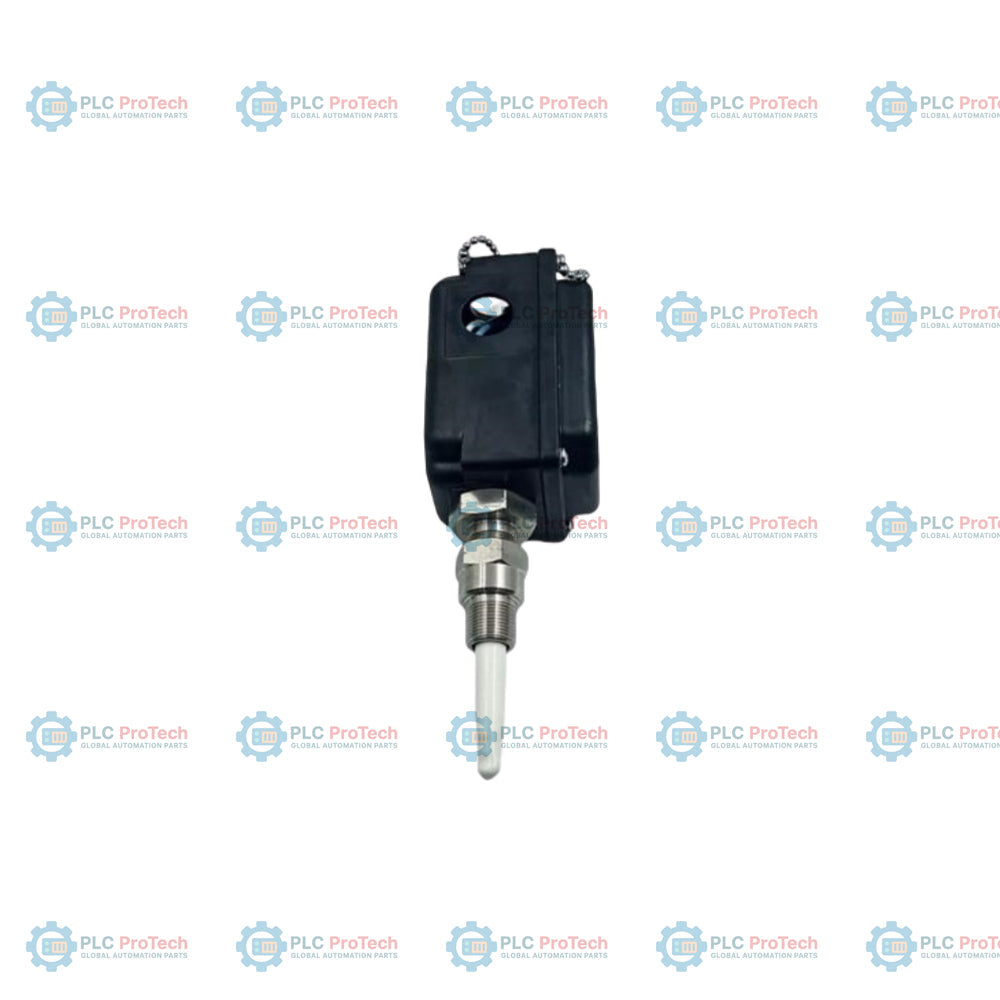

330881-28-00-050-03-02 désigne cette configuration métrique du transducteur de proximité PROXPAC XL, dotée d’une sonde 3300 XL 8 mm avec homologations multiples (option 28), d’une longueur d’entretoise de 0 mm (option 00), d’une longueur de pénétration de sonde de 50 mm (option 050), d’un kit de raccord M20 avec deux bouchons (option 03) et d’un filetage de montage 3/4-14 NPT (option 02).
Contrairement aux autres options de cette famille de produits (comme les options 00/01, qui n’incluent pas de sonde, ou l’option 16, qui comprend une sonde non homologuée), cet assemblage intègre une sonde 3300 XL 8 mm entièrement homologuée. Il fournit ainsi un système de transducteur autonome bénéficiant de plusieurs homologations pour zones dangereuses, éliminant le besoin de câbles de sonde et de boîtiers Proximitor séparés. Il est spécialement configuré pour les exigences de pénétration métriques, sans adaptateur d’entretoise, ce qui permet un montage direct dans les carters des machines.
L’assemblage PROXPAC XL convient à la protection des machines tournantes, notamment :
| Option | Code sur cette UGS | Description |
|---|---|---|
| Référence commandable | 330881-28-00-050-03-02 | Transducteur de proximité PROXPAC XL, assemblage métrique |
| A - Option de sonde et d’homologations | 28 | Sonde 3300 XL 8 mm avec homologations multiples |
| B - Option d’adaptateur d’entretoise | 00 | Aucun adaptateur d’entretoise (0 mm) |
| C - Option de pénétration de la sonde | 050 | Longueur de pénétration de 50 mm |
| D - Option de raccords | 03 | Un raccord M20, deux bouchons |
| E - Option de filetage de montage | 02 | 3/4-14 NPT (requis lors de la commande de l’option d’adaptateur d’entretoise) |
| Paramètre | Valeur de spécification |
|---|---|
| Fabricant | Bently Nevada |
| Référence/modèle | 330881-28-00-050-03-02 |
| Famille de transducteurs | PROXPAC XL |
| Technologie de mesure | Transducteur de proximité à courants de Foucault |
| Entrée du capteur Proximitor | Sonde de proximité 3300 XL 8 mm avec câble d’un mètre installée dans un manchon de sonde |
| Alimentation requise | -17.5 Vcc à -26 Vcc sans barrières, à 12 mA maximum |
| Réponse en fréquence | 0 à 10 kHz : +0, -3 dB avec jusqu’à 305 m (1000 pi) de câblage de terrain |
| Plage linéaire | Moins de +/-0.025 mm (+/-1 mil), droite de meilleur ajustement (DSL), de 0 °C à +45 °C |
| Température de fonctionnement (sonde) | -52 °C à +177 °C (-62 °F à +351 °F) |
| Température de fonctionnement (boîtier/capteur) | -52 °C à +100 °C (-62 °F à +212 °F) |
| Température de stockage | -52 °C à +105 °C (-62 °F à +221 °F) |
| Humidité relative | 100 % d’humidité condensante, non submersible (lorsqu’il est correctement étanchéifié) |
| Matériau du boîtier | Sulfure de polyphénylène (PPS) renforcé de fibres de verre et contenant des fibres conductrices |
| Indice de protection du boîtier | Type 4X, IP66 |
| Résistance aux chocs du boîtier | Certifié par BASEEFA pour résister à deux impacts de 4 joules à -39 °C et +115 °C ; vérifié par CSA pour un impact de 7 joules à température ambiante |
| Matériau de la gaine et de la chaîne de retenue | Acier inoxydable AISI 304 |
| Gaine extérieure et vis de retenue | Acier inoxydable AISI 303 |
| Matériau du joint torique | Néoprène (gaine), Viton (intérieur de la sonde) |
| Revêtement de mise à la terre et plaque de retenue | Acier inoxydable AISI 304 |
| Matériau d’isolation contre les vibrations | Silicone cellulaire extra-souple |
| Matériau de l’étiquette du couvercle | Polyester blanc brillant radiant |
| Taille minimale de la cible | Diamètre de 15.2 mm (0.6 po) (cible plane) |
| Diamètre de l’arbre | Minimum 50.8 mm (2.0 po), minimum recommandé 76.2 mm (3.0 po) |
| Couple recommandé de l’écrou de retenue | 29.5 N-m (260 po-lb) |
| Couple recommandé de l’écrou de blocage de la gaine de la sonde | 39.3 N-m (350 po-lb) |
| Borne/Port | Fonction / Description |
|---|---|
| PROX (connexion interne) | Connexion coaxiale ClickLoc interne reliant directement la sonde 3300 XL de 8 mm installée au capteur Proximitor situé dans le couvercle du boîtier. |
| VT | Entrée d’alimentation (-17.5 Vcc à -26 Vcc). Se raccorde à l’alimentation du système de surveillance. |
| OUT | Sortie du signal de vibration/position. Fournit une tension dynamique proportionnelle à l’entrefer. |
| COM | Référence commune de retour/terre pour la boucle de signal et d’alimentation. |
Veillez à respecter les pratiques d’ingénierie industrielles standard en matière de vibrations lors de l’installation :
Les composants de cet ensemble sont certifiés comme suit :
Livraison express mondiale
Retours et garantie
Fabricant : Bently Nevada
N° de produit : 330881-28-00-050-03-02
Pays d'origine :États-Unis
Type de produit : Transducteur de proximité PROXPAC XL
Code-barres : 8537101190
Paiement : Virement bancaire, Western Union
Poids : 250g
Dimensions : 60 mm x 110 mm x 110 mm (H x L x P)
Port d'expédition : Xiamen
Garantie : 12 mois
