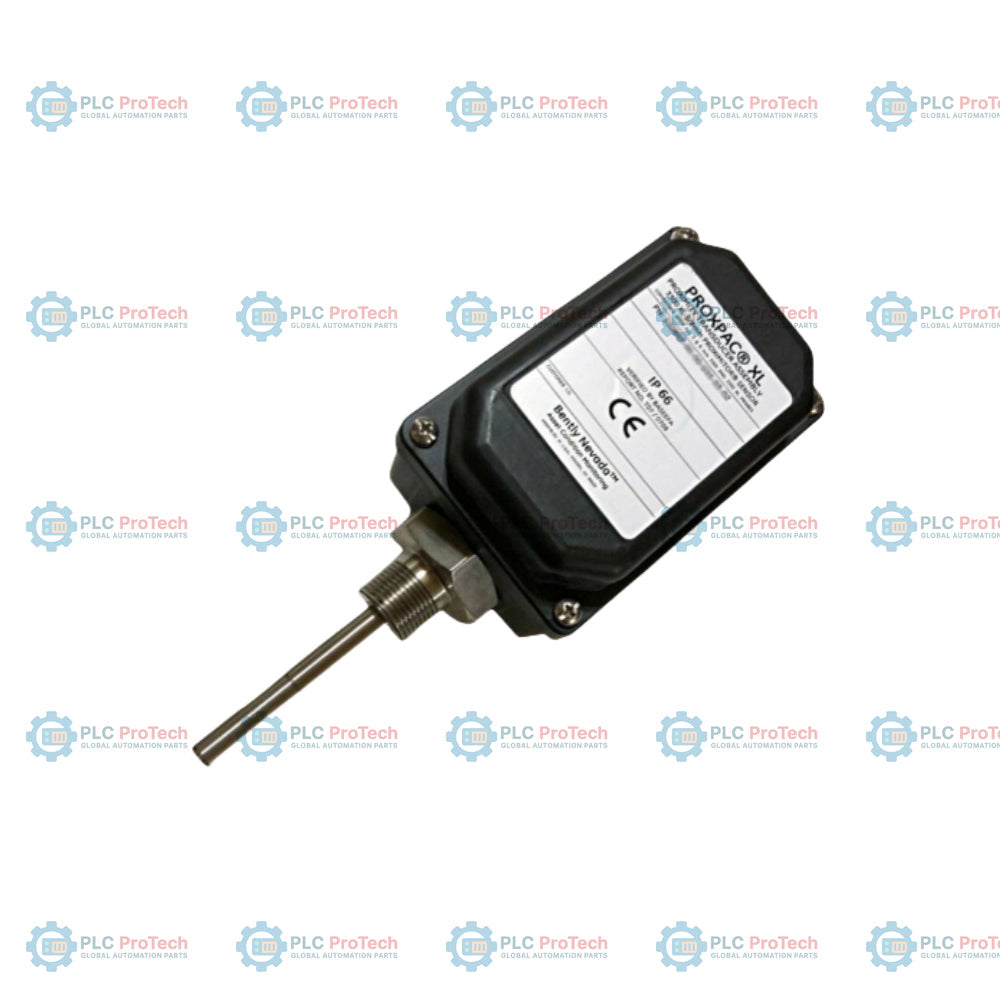

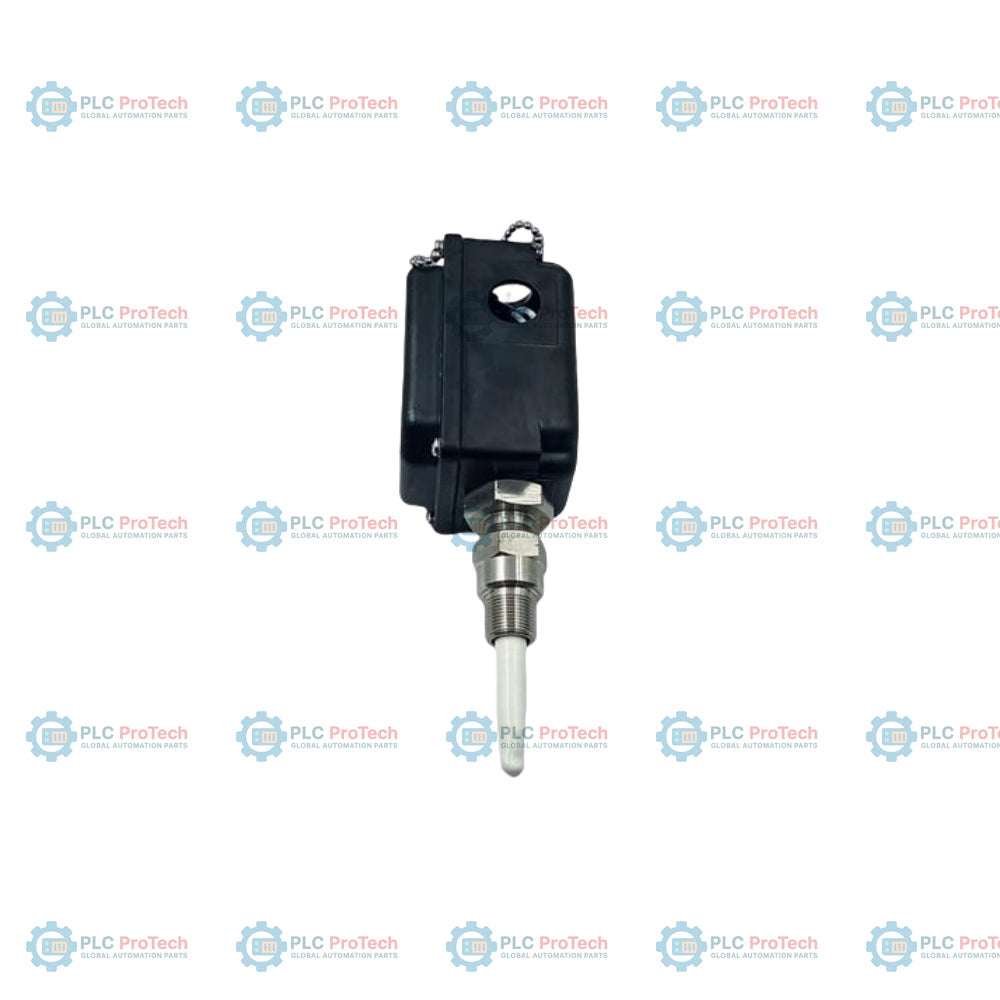

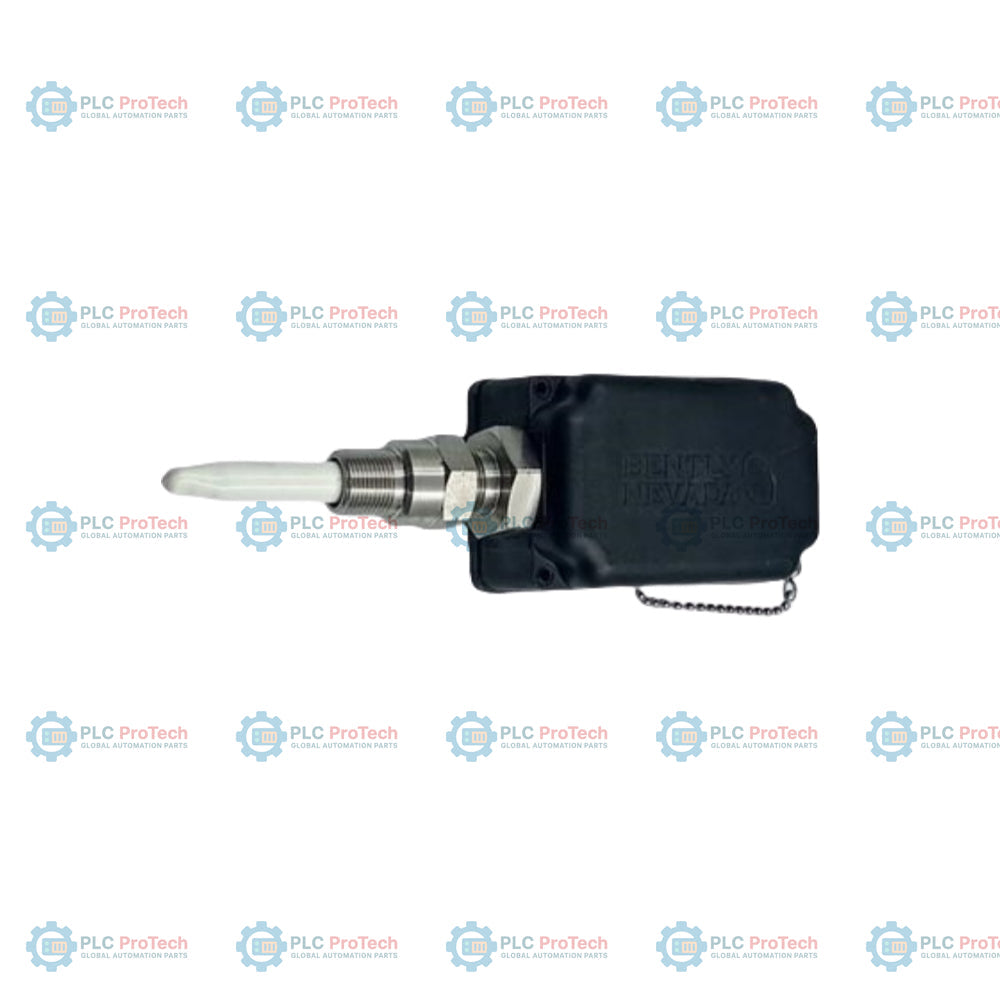

Transducteur de proximité Bently Nevada 330881-28-15-122-03-02 PROXPAC XL

Description

L'option 28 (plusieurs homologations, sonde 3300 XL de 8 mm) et l'option 15 (adaptateur d'espacement métrique de 150 mm) définissent cette configuration de transducteur de proximité intégré PROXPAC XL — 330881-28-15-122-03-02. Contrairement aux configurations de proximité génériques nécessitant des boîtiers et des câbles d'extension séparés, cette unité intègre directement un capteur Proximitor 3300 XL dans son couvercle. Cette conception autonome permet un câblage direct sur site depuis le système de surveillance jusqu'au transducteur, simplifiant l'installation et éliminant les connexions de câbles susceptibles de constituer des points de défaillance dans les environnements exigeants.

Le 330881-28-15-122-03-02 présente un boîtier robuste moulé en thermoplastique à base de sulfure de polyphénylène (PPS), renforcé de fibres de verre et de fibres conductrices. Ce matériau assure une grande résistance structurelle et la dissipation de l'électricité statique, en remplacement des enveloppes traditionnelles lourdes en acier et en aluminium. Conçu pour les machines industrielles soumises à des conditions difficiles, l'ensemble offre une protection Type 4X et IP66, résistant à la corrosion, à l'eau chaude et à la vapeur de condensation, tout en abritant la sonde 3300 XL de 8 mm et le Proximitor dans une seule unité réglable.

Caractéristiques

• Intégration : combine une sonde 3300 XL de 8 mm et un capteur Proximitor dans un boîtier IP66 et Type 4X unique et autonome.
• Option de sonde et d'homologations : comprend une sonde de proximité 3300 XL de 8 mm avec plusieurs homologations pour zones dangereuses (option 28).
• Adaptateur d'espacement : configuré avec une longueur d'adaptateur d'espacement de 150 mm (option 15).
• Pénétration de la sonde : longueur de pénétration de la sonde de 122 mm (option 122).
• Raccords de conduit : équipé d'un raccord de conduit M20 et de deux bouchons d'obturation (option 03).
• Filetage de montage : utilise des filetages de montage NPT 3/4-14, requis pour la compatibilité avec l'adaptateur d'espacement (option 02).
• Câblage direct sur site : aucun câble d'extension n'est nécessaire ; le câblage sur site est directement relié au capteur Proximitor intégré.
• Boîtier PPS avancé : sa construction en thermoplastique renforcé de fibres de verre résiste à la dégradation environnementale et dissipe les charges électrostatiques.

Applications

Ce transducteur de proximité intégré convient à la protection des machines et à la surveillance de leur état dans les environnements industriels critiques. Les utilisations courantes comprennent :

• Mesure des vibrations et de la position axiale des arbres sur de grandes machines tournantes.
• Surveillance du mouvement des arbres de turbines, de compresseurs et de pompes.
• Environnements où l'espace est limité et où des boîtiers Proximitor séparés ne peuvent pas être installés.
• Emplacements où la suppression des câbles d'extension intermédiaires réduit le risque d'endommagement des câbles ou de perte de signal.

Informations de commande

Spécifications techniques

Directives d’installation

Pour garantir l’ajustement mécanique et les performances appropriés du système de transducteur intégré, suivez les pratiques suivantes :

• Alignement du montage : veillez à ce que le filetage 3/4-14 NPT soit propre et intact. L’adaptateur d’entretoise doit être serré afin d’empêcher les fuites de la carcasse de la machine.
• Cheminement du conduit : raccordez un conduit flexible ou rigide au raccord M20 (option 03) pour empêcher la pénétration de l’humidité. Si de l’humidité est présente dans le conduit, étanchéifiez le point d’entrée avec un composé pour conduit.
• Mise à la terre : veillez à ce que la doublure de mise à la terre du boîtier et la plaque de retenue soient propres et disposent d’un chemin à faible résistance vers la terre de la machine afin de réduire l’accumulation de charges électrostatiques.
• Dégagement de la sonde : pour éviter les effets de vue latérale ou arrière, maintenez un dégagement suffisant autour de l’alésage de la carcasse de la machine. Une taille de cible minimale de 15,2 mm est requise pour une sortie étalonnée.

Conformité et certifications

• Marquage CE : conforme à la directive 2014/30/UE de la Communauté européenne relative à la compatibilité électromagnétique et à la directive RoHS 2011/65/UE.
• Homologations pour zones dangereuses : certifications de sécurité intrinsèque (Ex ia IIC T4/T5 Ga) et de matériel non incendiaire/anti-étincelles (Ex nA/Ex ec IIC T4/T5 Gc) (option 28).
• Protection du boîtier : boîtier certifié IP66 et NEMA type 4X.
