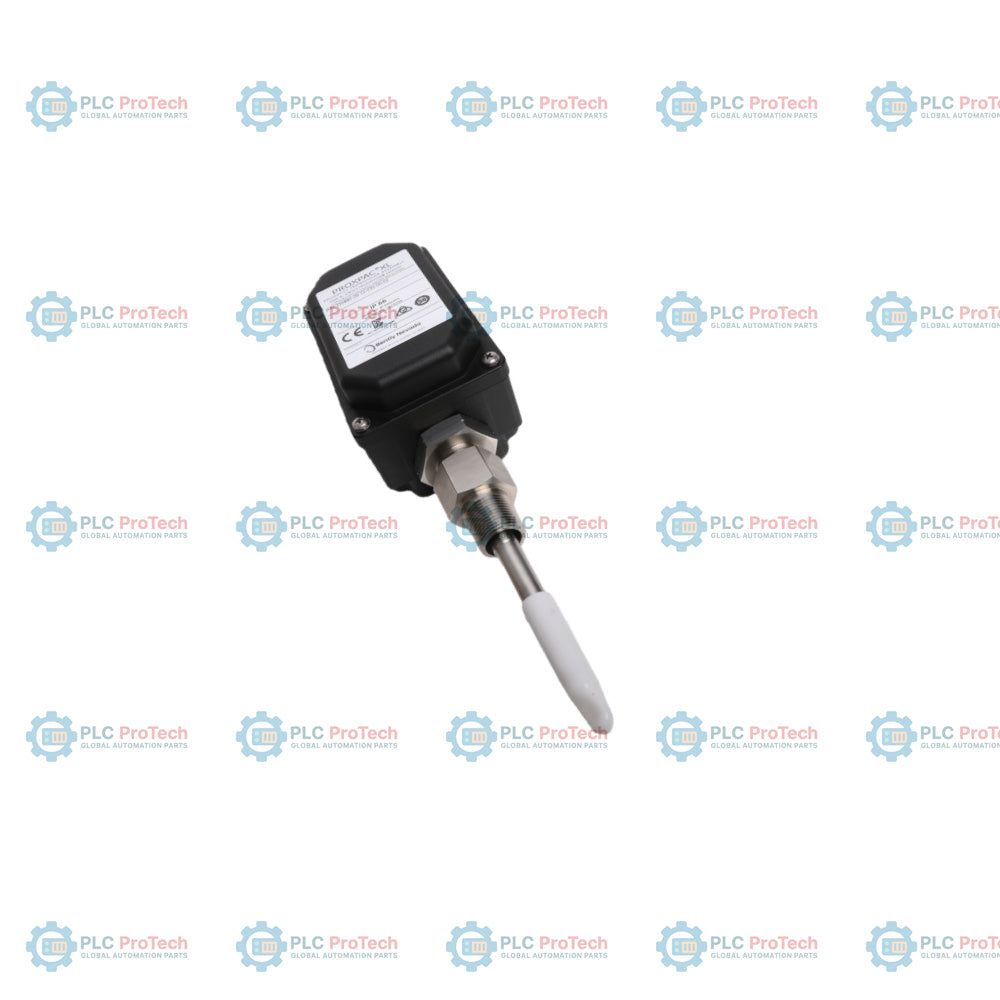

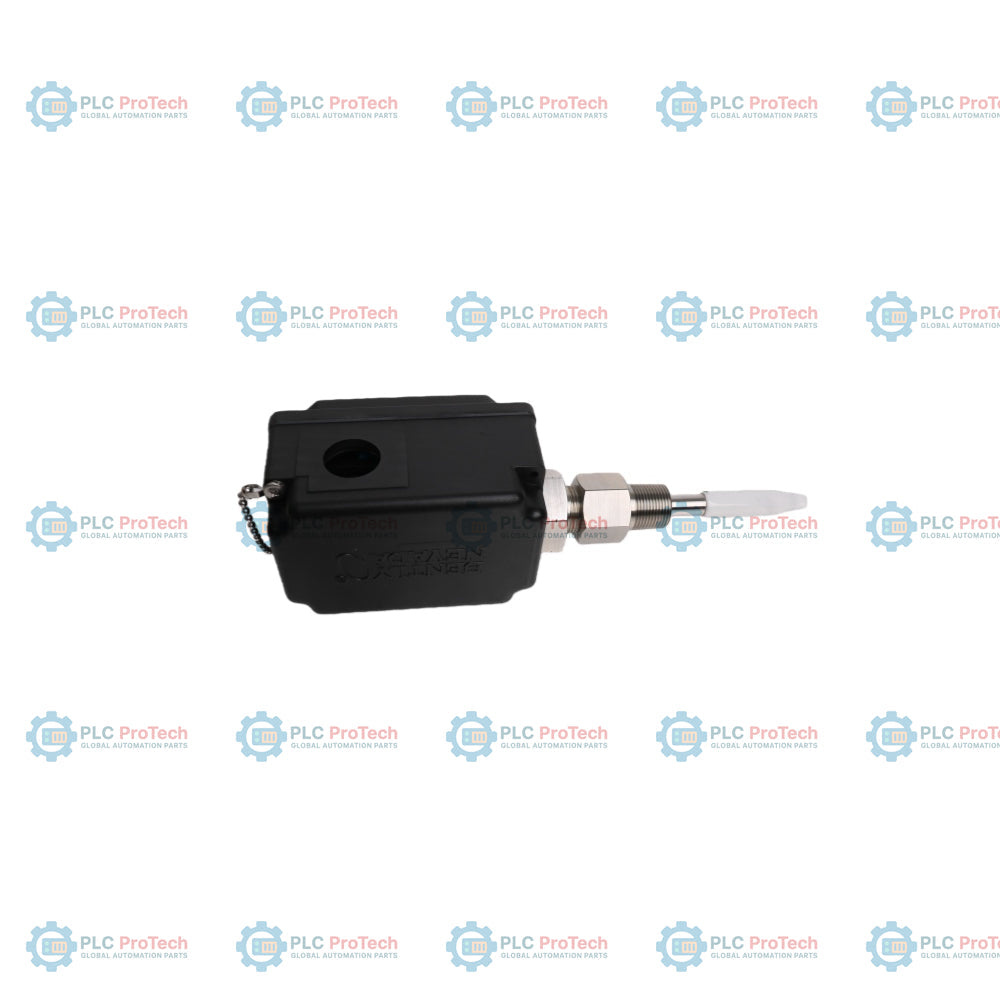

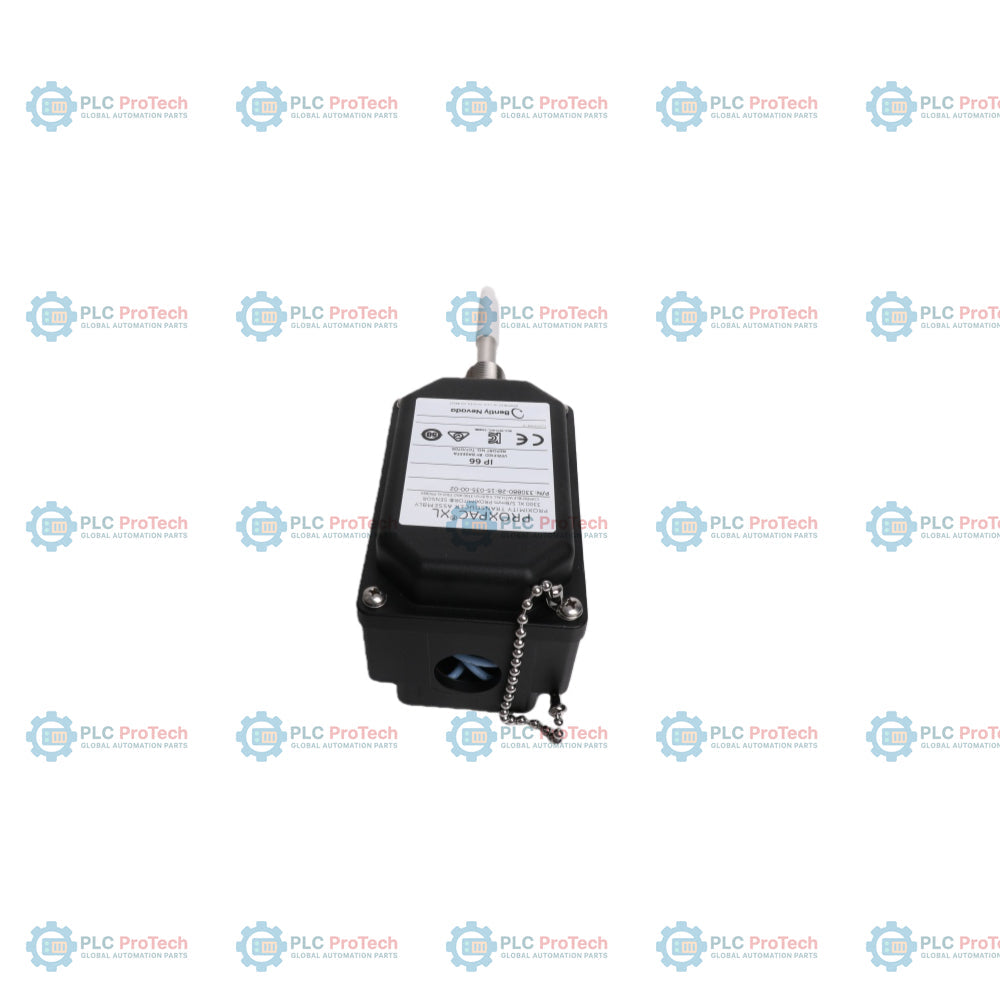

L’option 28 (sonde de proximité 3300 XL de 8 mm avec homologations multiples), l’option 6 (adaptateur d’espacement de 60 mm), l’option 155 (pénétration de la sonde de 155 mm), l’option 03 (un raccord M20 et deux bouchons) et l’option 02 (filetage de montage NPT 3/4-14) définissent cette configuration métrique intégrée de transducteur de proximité — 330881-28-6-155-03-02. L’ensemble PROXPAC XL Proximity Transducer fonctionne comme un système de sonde de proximité entièrement autonome, intégrant directement une sonde de proximité 3300 XL de 8 mm et un capteur Proximitor 3300 XL dans un seul boîtier thermoplastique moulé. Cette intégration élimine le besoin d’un câble d’extension externe entre la sonde et le capteur Proximitor, permettant au câblage sur site de relier directement le système de surveillance aux bornes du couvercle de l’ensemble.
Contrairement aux configurations non homologuées ou aux variantes à filetage anglais telles que la série 330880, la configuration 330881-28-6-155-03-02 présente une conception à orientation métrique avec un filetage de montage NPT 3/4-14 requis pour son adaptateur d’espacement de 60 mm. Le couvercle intégré du boîtier contient un capteur Proximitor bénéficiant de plusieurs homologations internationales et conforme aux paramètres de sécurité intrinsèque et de protection contre l’inflammation pour les zones dangereuses. Le corps est moulé en thermoplastique de sulfure de polyphénylène (PPS) renforcé de fibres de verre et résistant aux ultraviolets, avec des fibres conductrices permettant de dissiper les charges électrostatiques, offrant un indice Type 4X et IP66 pour les environnements industriels sévères.
Le modèle 330881-28-6-155-03-02 est utilisé pour la protection des machines tournantes, en particulier lorsque les contraintes d'espace ou les conditions extérieures difficiles rendent impraticable l'utilisation de longs câbles d'extension. Les applications typiques comprennent les mesures des vibrations d'arbre et de la position axiale sur les turbines à vapeur, les turbines à gaz, les compresseurs, les pompes et les boîtes de vitesses dans les installations de production d'électricité, de traitement chimique et de pétrole et de gaz. Il convient aux environnements dangereux où des certifications de sécurité intrinsèque ou de non-incendiaire sont requises.
| Option / Segment | Code sur cette UGS | Description |
|---|---|---|
| Numéro de pièce commandable | 330881-28-6-155-03-02 | Ensemble transducteur de proximité PROXPAC XL, métrique |
| A : Option de sonde et d'homologations | 28 | Sonde 3300 XL de 8 mm avec homologations multiples |
| B : Option d'adaptateur d'entretoise (dimension B) | 6 | Longueur de l'adaptateur d'entretoise de 60 mm (à commander par incréments de 10 mm) |
| C : Option de pénétration de la sonde (dimension C) | 155 | Longueur de pénétration de la sonde de 155 mm (à commander par incréments de 1 mm) |
| D : Option de raccords | 03 | Un raccord M20, deux bouchons |
| E : Option de filetage de montage | 02 | 3/4-14 NPT (requis lors de la commande de l'option d'adaptateur d'entretoise) |
| Fabricant | Bently Nevada (Baker Hughes) |
| Modèle | 330881-28-6-155-03-02 |
| Série de produits | Transducteur de proximité PROXPAC XL |
| Type de sonde d'entrée | Sonde de proximité 3300 XL de 8 mm avec câble de 1 mètre |
| Entrée d'alimentation | Nécessite une tension continue de -17,5 V à -26 V sans barrières, avec une consommation maximale de 12 mA ; de -23 V à -26 V avec barrières |
| Sensibilité de l'alimentation | Variation de la tension de sortie inférieure à 2 mV par volt de variation de la tension d'entrée |
| Impédance de sortie | 50 ohms |
| Plage linéaire | 2 mm (80 mils), à partir d'environ 0,25 mm (10 mils) de la cible (de 0,25 à 2,3 mm) |
| Facteur d'échelle incrémentiel (ISF) | 7,87 V/mm (200 mV/mil) +/-5 % sur une plage linéaire de 80 mils (0 °C à +45 °C) |
| Réglage de l'écartement recommandé | 1,27 mm (50 mils) |
| Réponse en fréquence | 0 à 10 kHz : +0, -3 dB avec jusqu'à 305 mètres (1000 pieds) de câblage de terrain |
| Taille minimale de la cible | Cible plane de 15,2 mm (0,6 po) de diamètre |
| Limites de diamètre de l'arbre | 50,8 mm (2,0 po) minimum ; 76,2 mm (3,0 po) minimum recommandé |
| Matériau du boîtier | Thermoplastique en sulfure de polyphénylène (PPS) renforcé de fibres de verre, résistant aux ultraviolets (UV), avec fibres conductrices |
| Matériau de la gaine | Acier inoxydable AISI 304 avec chaîne de retenue |
| Gaine extérieure et vis de retenue | Acier inoxydable AISI 303 |
| Matériau du joint torique de la gaine | Néoprène |
| Matériau d’isolation contre les vibrations | Silicone cellulaire extra-souple |
| Indice de protection environnementale | IP66 et Type 4X |
| Température de fonctionnement (sonde) | -52 °C à +177 °C |
| Température de fonctionnement (boîtier et capteur) | -52 °C à +100 °C |
| Température de stockage | -52 °C à +105 °C |
| Humidité relative | 100 % de condensation, non submersible lorsque les connecteurs sont protégés |
| Couple de serrage de l’écrou de retenue | 29.5 N-m (260 in-lb) |
| Couple de serrage du contre-écrou de la gaine de la sonde | 39.3 N-m (350 in-lb) |
La conception intégrée de la série PROXPAC XL simplifie le câblage. Les connexions du câblage sur site doivent passer par l’entrée de conduit. Utilisez le raccord M20 fourni (Option 03) pour maintenir l’étanchéité correcte du boîtier. Une section de câble de 0,2 à 1,5 mm2 (16 à 24 AWG) est recommandée pour le câblage sur site, avec un câble triaxial blindé à 3 conducteurs. Pour la mise à la terre, assurez-vous que la tresse de mise à la terre interne est correctement raccordée et acheminez le fil de drain conformément au schéma de câblage du système. Prenez les précautions nécessaires pour empêcher toute infiltration d’humidité par le conduit dans le boîtier en PPS.
Le modèle 330881-28-6-155-03-02 dispose de plusieurs certifications internationales pour zones dangereuses (Option A = 28) :
Livraison express mondiale
Retours et garantie
Fabricant : Bently Nevada
N° de produit : 330881-28-6-155-03-02
Pays d'origine :États-Unis
Type de produit : Transducteur de proximité PROXPAC XL
Code-barres : 8537101190
Paiement : Virement bancaire, Western Union
Poids : 250g
Dimensions : 60 mm x 110 mm x 110 mm (H x L x P)
Port d'expédition : Xiamen
Garantie : 12 mois
