Description

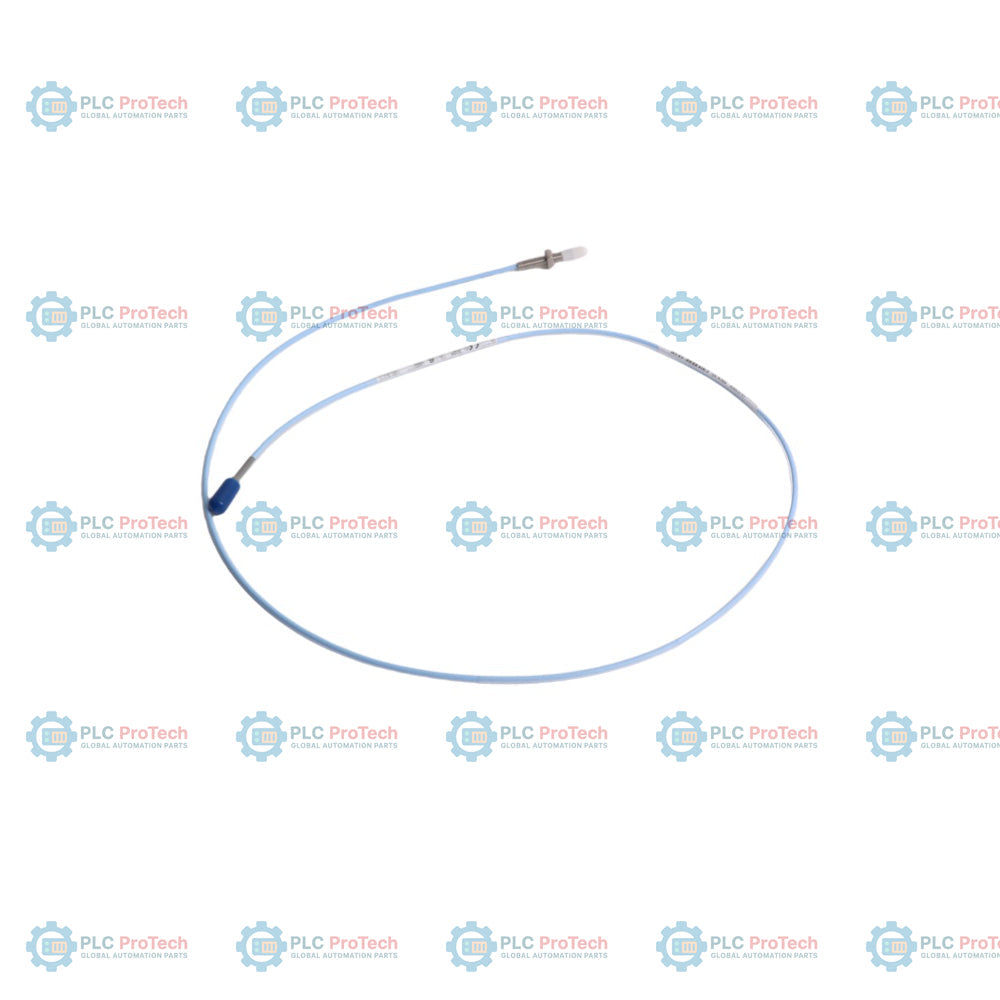

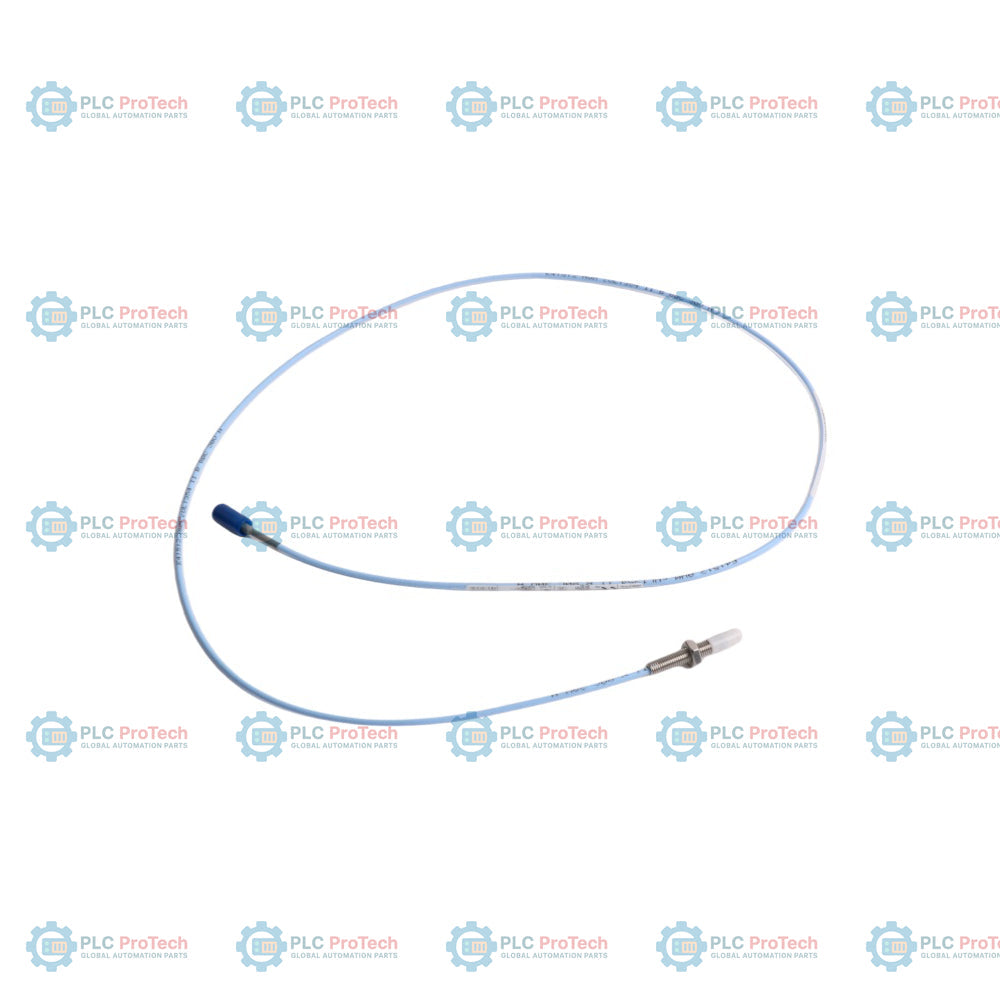

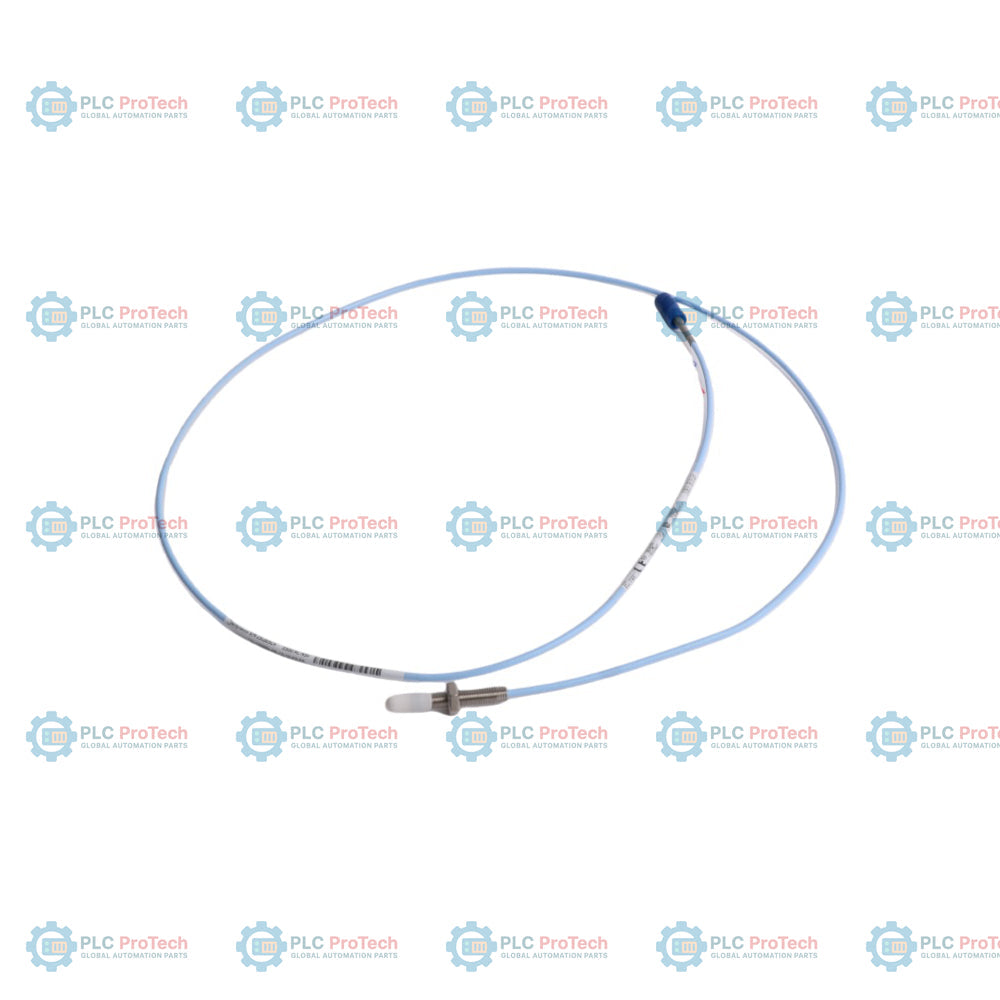

330901-00-12-05-02-05Cette configuration de sonde de proximité 3300 NSv se définit par un boîtier en acier entièrement fileté 1/4-28 UNF-2A, sans armure externe, avec une longueur non filetée de 0,0 pouce pour l’option 00, une longueur de boîtier de 1,2 pouce pour l’option 12 et une longueur totale de sonde de 0,5 m (20 pouces) pour l’option 05. Elle appartient au système de transducteur 3300 XL NSv, conçu pour mesurer sans contact les vibrations de l’arbre et sa position axiale dans des configurations de machines présentant des zones cibles limitées ou des espaces mécaniques restreints.

Cette variante spécifique associe un câble coaxial standard sans armure de 75 ohms à un connecteur coaxial ClickLoc femelle miniature (option 02) et est fournie avec le programme d’homologations multiorganismes de l’option 05 pour les zones dangereuses. La sonde 3300 NSv utilise la technologie des courants de Foucault et offre un facteur d’échelle équivalent à celui des transducteurs standard, tout en conservant un format très compact pour éviter les interférences croisées et les interférences de visée latérale dans les composants mécaniques à petit alésage.

Caractéristiques

• Corps entièrement fileté : la longueur non filetée de l’option 00 permet un montage affleurant du carter directement dans le taraudage de la machine.
• Boîtier compact de 1,2 pouce : l’option 12 offre une longueur totale de boîtier de 1,2 pouce, adaptée aux espaces internes à faible jeu.
• Configuration avec câble court : la longueur totale de sonde de 0,5 m de l’option 05 permet un acheminement direct et net jusqu’au raccordement du câble prolongateur.
• Câble standard sans armure : l’option 02 fournit un câble coaxial FEP de 75 ohms sans armure, terminé par un connecteur ClickLoc coaxial femelle miniature.
• Homologation pour zones dangereuses : l’option 05 fournit plusieurs certifications internationales (CSA, ATEX, IECEx) pour les zones à sécurité intrinsèque et les zones non incendiaires.
• Optimisation pour cibles étroites : conçue spécifiquement pour les arbres de moins de 13 mm (0,5 po) de diamètre et les jeux de contre-alésage jusqu’à 9,5 mm (0,375 po).

Applications

• Mesure des vibrations dynamiques de l’arbre et de sa position axiale sur des machines tournantes à petit alésage.
• Traversées de carter de turbines à gaz aérodérivatives et ensembles de turbines à grande vitesse.
• Compresseurs centrifuges et pompes présentant un jeu radial et axial limité.
• Surveillance des paliers à film fluide dans des espaces mécaniques à faible jeu.

Informations de commande

Spécifications techniques

Directives d’installation

• Couple de montage : le couple de montage recommandé pour le boîtier 1/4-28 UNF est de 5,1 N m (45 po-lb). Ne dépassez pas le couple nominal maximal de 7,3 N m (65 po-lb) afin d’éviter le grippage du filetage ou l’endommagement du boîtier.
• Limites de diamètre de la cible : maintenez un diamètre minimal de cible plane de 8,9 mm (0,35 po) et un diamètre minimal recommandé de 13 mm (0,5 po) afin de garantir un étalonnage précis du facteur d’échelle.
• Écartement des pointes : maintenez un écart d’au moins 25 mm (1,0 po) pour les sondes de position axiale ou de 23 mm (0,9 po) pour les sondes de vibration radiale afin d’éviter les interférences électromagnétiques croisées.
• Entretien des connecteurs : serrez à la main les connecteurs coaxiaux ClickLoc. Il est fortement recommandé de protéger les connexions avec des protections de connecteur ou du ruban de silicone afin de les protéger contre les huiles de turbine et l’humidité.

Conformité et certifications

• Directive CEM : 2014/30/UE (EN 61000-6-2 et EN 61000-6-4)
• Directive RoHS : 2011/65/UE (EFUP de 15 ans selon SJ/T 11364-2024)
• Sécurité fonctionnelle : certifié SIL 2 (HFT=0) et SIL 3 (HFT=1)
• Zones dangereuses : multiples homologations de sécurité intrinsèque (ia) et de matériel non incendiaire (nA, ec) selon les normes ATEX, IECEx et CSA
