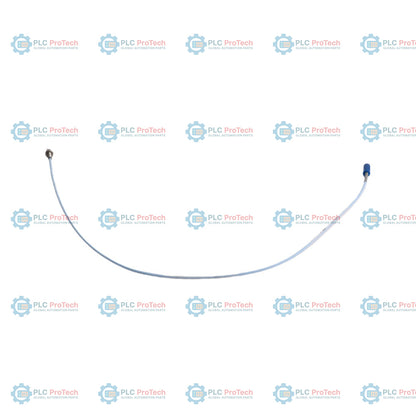

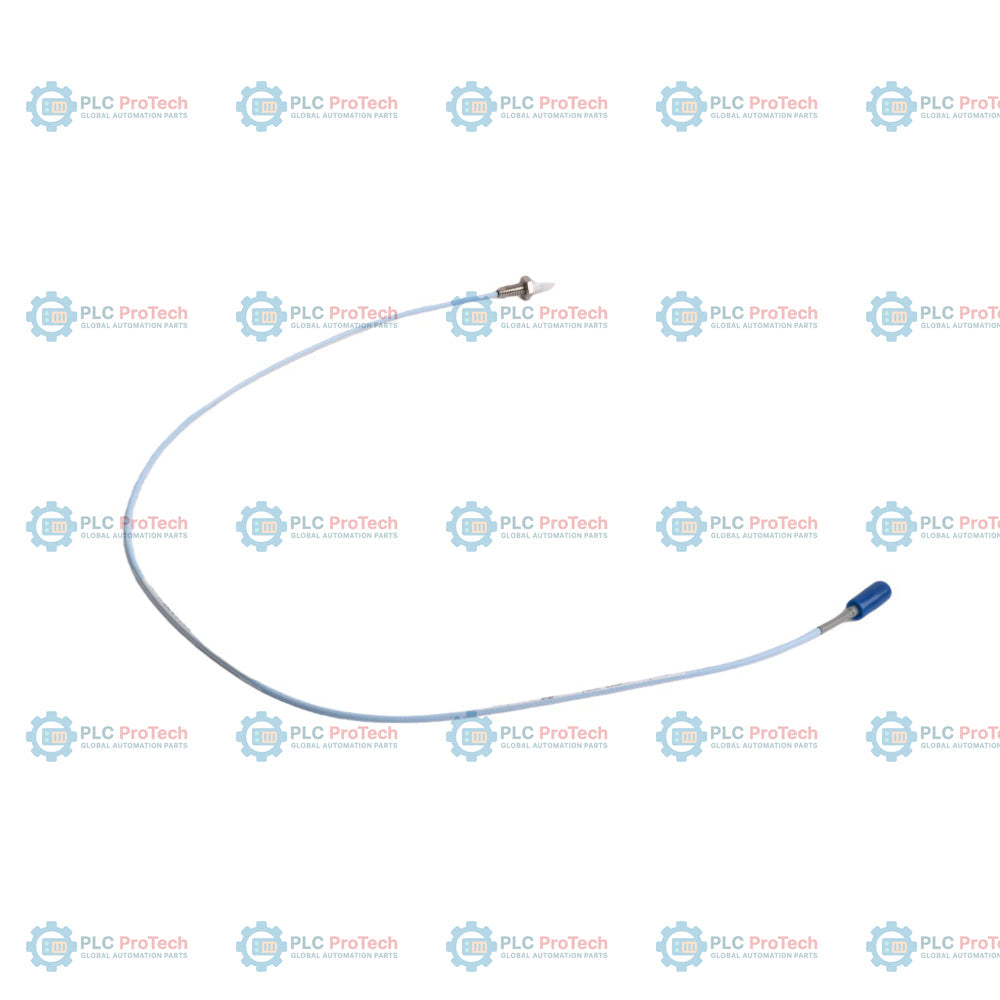

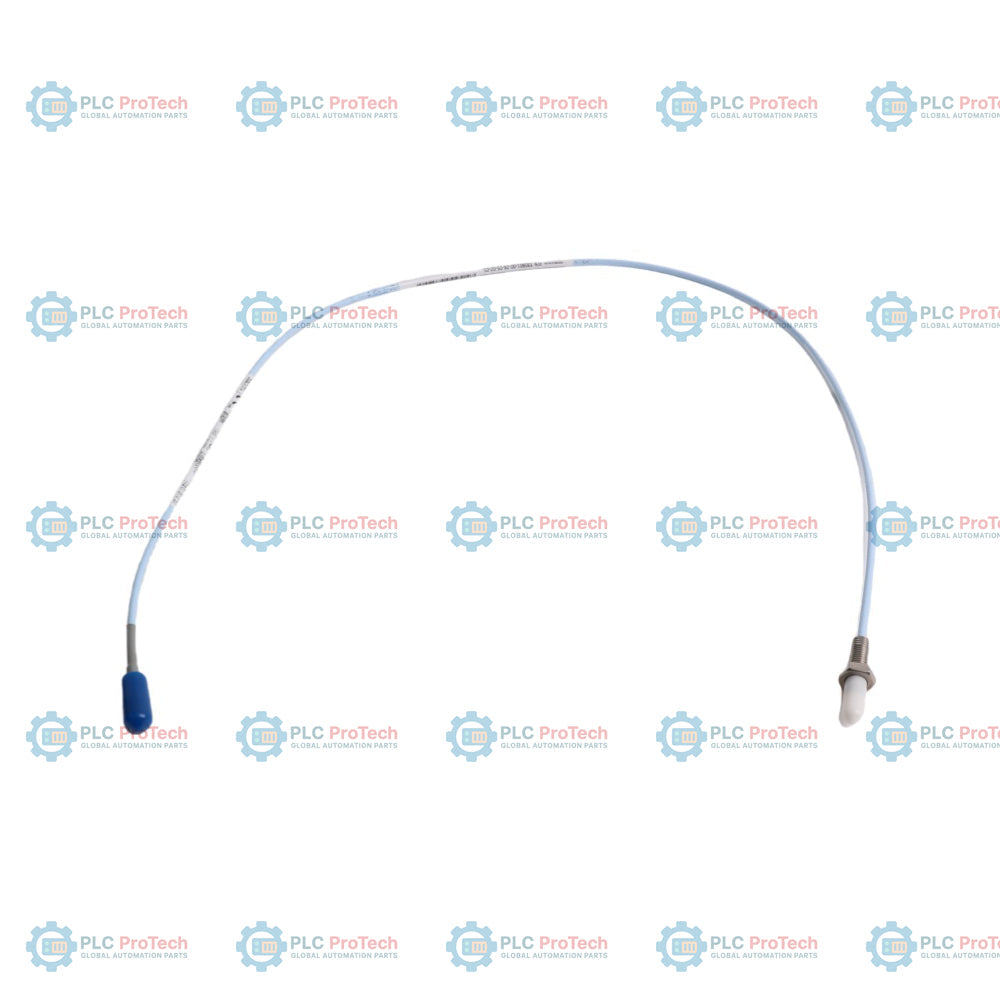

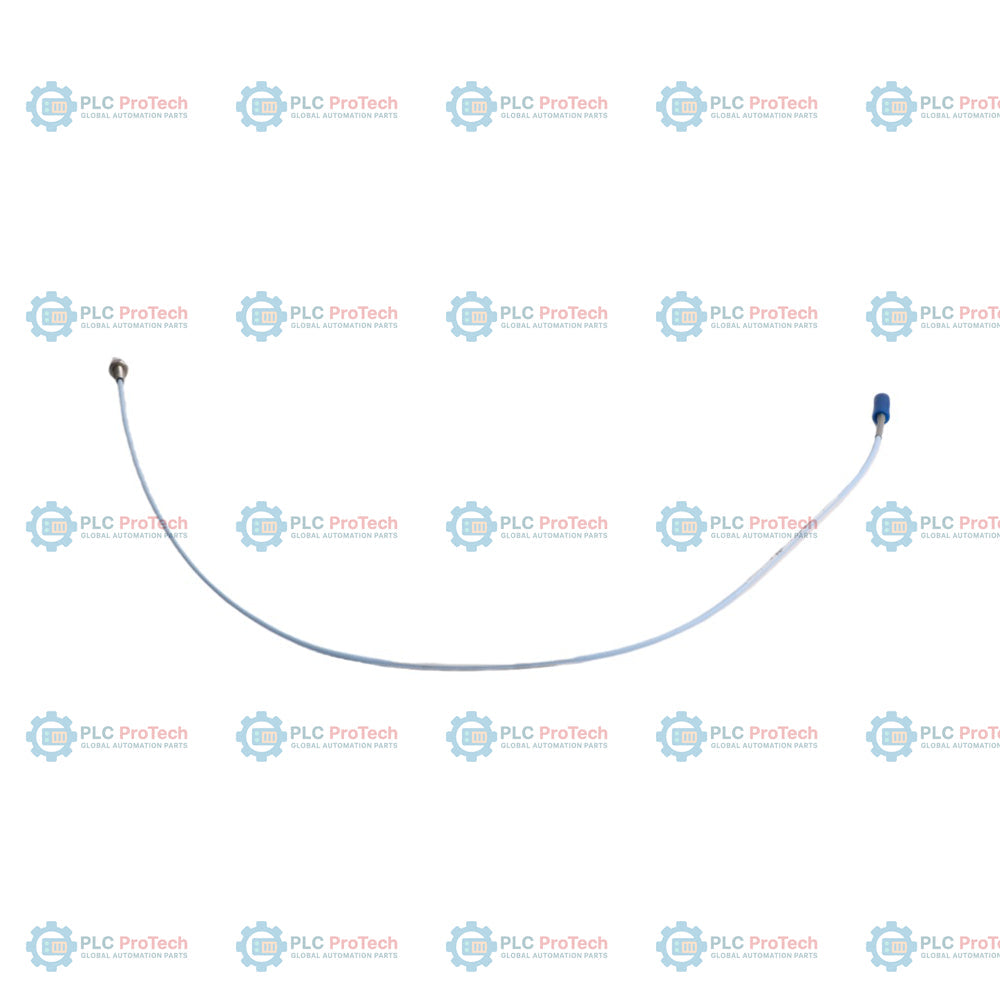

Bently Nevada 330901-00-40-10-02-00 Sonde de proximité 3300 NSv

SKU 330901-00-40-10-02-00

En stock

Garantie 12 mois
Retours gratuits sous 30 jours

Fabricant : Bently Nevada
N° de produit : 330901-00-40-10-02-00
Pays d'origine :États-Unis
Type de produit : Sondes de proximité 3300 NSv
Code-barres : 8537101190
Paiement : Virement bancaire, Western Union
Poids : 120g
Dimensions : 45 mm x 90 mm x 90 mm (H x W x D)
Port d'expédition : Xiamen
Garantie : 12 mois

Description

L’option 00 (longueur non filetée de 0,0 po), l’option 40 (longueur totale du boîtier de 4,0 po), l’option 10 (longueur totale de 1,0 m) et l’option 02 (connecteur coaxial ClickLoc standard) définissent la configuration physique spécifique de cette sonde de proximité 3300 NSv, référence de pièce 330901-00-40-10-02-00.

Cette configuration de sonde sans armure est conçue avec un filetage standard 1/4-28 UNF-2A, ce qui la distingue des versions armées (comme la 330902) ou des variantes à filetage 3/8-24 UNF (comme la 330908). Elle est étalonnée pour être associée au capteur Proximitor 3300 XL NSv (330980) et au câble d’extension 3300 NSv (330930) afin de constituer un système de transducteur complet de 5 ou 7 mètres, utilisé pour la surveillance sans contact du déplacement dans des espaces confinés où la géométrie de la zone cible est limitée.

Caractéristiques

Configuration filetée 1/4-28 UNF-2A sans armure en acier inoxydable pour un montage standard direct.
La longueur non filetée de l’option 00 spécifie un corps de boîtier entièrement fileté de 0,0 po (0 mm).
La longueur de boîtier de l’option 40 fournit une longueur totale de boîtier de 4,0 po (102 mm).
La longueur totale de l’option 10 fournit un câble coaxial isolé en FEP de 1,0 mètre (39 po).
Le type de connecteur de l’option 02 fournit un connecteur coaxial ClickLoc miniature sur un câble standard sans protecteur de connecteur.
L’homologation d’agence de l’option 00 indique qu’aucune certification supplémentaire pour zone dangereuse n’est requise pour cette unité.
Pointe de sonde en sulfure de polyphénylène (PPS) et corps de boîtier en acier inoxydable AISI 304 pour une grande durabilité dans les environnements de procédés industriels.

Applications

Mesures des vibrations radiales de l’arbre et de la position axiale dans les machines tournantes à petit alésage.
Surveillance sans contact du déplacement dans les turbines à gaz dérivées de moteurs aéronautiques.
Surveillance de l’intégrité des pompes et compresseurs à grande vitesse, ainsi que des équipements présentant une géométrie de cible limitée ou un espace d’installation restreint.

Informations de commande

Segment d’option	Valeur du code	Signification de la configuration
Référence de pièce pouvant être commandée	330901-00-40-10-02-00	Sonde de proximité 3300 NSv, filetage 1/4-28 UNF, sans armure
A - Option de longueur non filetée	00	Longueur non filetée de 0,0 po (0 mm) (boîtier entièrement fileté)
B - Option de longueur du boîtier	40	Longueur totale du boîtier de 4,0 po (102 mm)
C - Option de longueur totale	10	Longueur totale de 1,0 mètre (39 po)
D - Option de connecteur et de câble	02	Connecteur coaxial ClickLoc miniature, câble standard (sans protecteur de connecteur)
E - Option d’homologation par un organisme	00	Homologations d’organismes non requises

Spécifications techniques

Fabricant	Bently Nevada
Numéro de pièce / SKU	330901-00-40-10-02-00
Système de transducteur	Système de transducteur de proximité 3300 XL NSv
Taille du filetage	1/4-28 UNF-2A
Option d’armure	Sans armure
Longueur non filetée	0,0 in (0 mm)
Longueur du boîtier	4,0 in (102 mm)
Longueur totale de la sonde	1,0 m (39 in)
Type de connecteur	Connecteur coaxial mâle miniature ClickLoc, câble standard
Plage linéaire	1,5 mm (60 mils), d’environ 0,25 mm (10 mils) à 1,75 mm (70 mils) de la cible
Facteur d’échelle incrémentiel (ISF)	7,87 V/mm (200 mV/mil) +12,5 % / -20 % (mesuré par incréments de 0,25 mm sur une plage linéaire de 1,5 mm)
Écart par rapport à la droite de meilleur ajustement (DSL)	Inférieure à +/-0,06 mm (+/-2,3 mils)
Réponse en fréquence	De 0 à 10 kHz : +0, -3 dB typique (avec jusqu’à 305 mètres de câblage sur site)
Réglage d’écartement recommandé	Réglage d’écartement recommandé : 1,0 mm (40 mils)
Taille minimale de la cible	Cible plate de 8,9 mm (0,35 in) de diamètre (minimum recommandé : 13 mm / 0,5 in)
Couple du boîtier de la sonde	Recommandé : 5,1 N-m (45 in-lb), valeur nominale maximale : 7,3 N-m (65 in-lb)
Résistance à la traction (valeur nominale maximale)	220 N (50 lb) du boîtier de la sonde vers le câble de la sonde, 220 N (50 lb) du câble de la sonde vers les connecteurs du câble de rallonge
Matériau de la pointe de la sonde	Sulfure de polyphénylène (PPS)
Matériau du boîtier de la sonde	Acier inoxydable AISI 304 (SST)
Matériau du câble de la sonde	Coaxial 75 ohms, isolé en copolymère de tétrafluoroéthylène et de propylène (FEP)
Plage de températures de fonctionnement et de stockage	De -52 °C à +177 °C (de -62 °F à +351 °F)
Étanchéité à la pression	Conception avec joint torique en Viton pour assurer l’étanchéité à la pression différentielle entre la pointe de la sonde et le boîtier (éviter les températures maintenues inférieures à -34 °C)
Rayon de courbure minimal du câble	25,4 mm (1,0 in)

Directives d’installation

Lors du perçage et du taraudage d’un trou de montage pour une sonde 1/4-28, il est recommandé d’utiliser un foret de taraudage n° 3 ou plus grand.
Veillez à ce que la longueur maximale d’engagement du filetage ne dépasse pas 0,375 pouce (9,5 mm) afin d’éviter tout grippage lors de l’installation.
Maintenez une séparation minimale d’au moins 25 mm (1,0 in) entre les pointes des transducteurs pour les mesures axiales, ou de 23 mm (0,9 in) pour les mesures de vibrations radiales, afin d’éviter la diaphonie.
Serrez à la main le connecteur coaxial ClickLoc, puis resserrez-le fermement à la main. Le couple maximal recommandé du connecteur est de 0,56 N-m (5 in-lb).
Protégez les connexions du câble entre la sonde et la rallonge à l’aide de protecteurs de connecteur ou de ruban silicone auto-amalgamant afin d’empêcher toute pénétration de liquide.
