Description

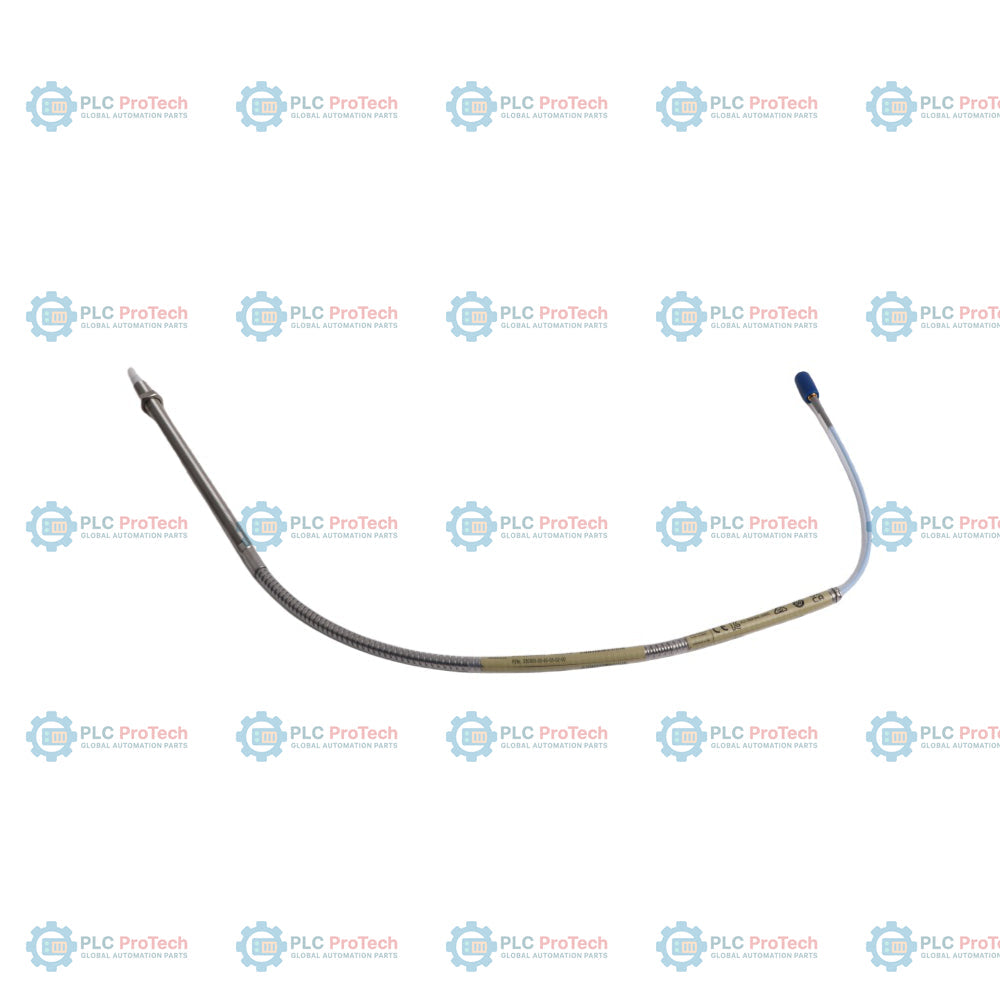

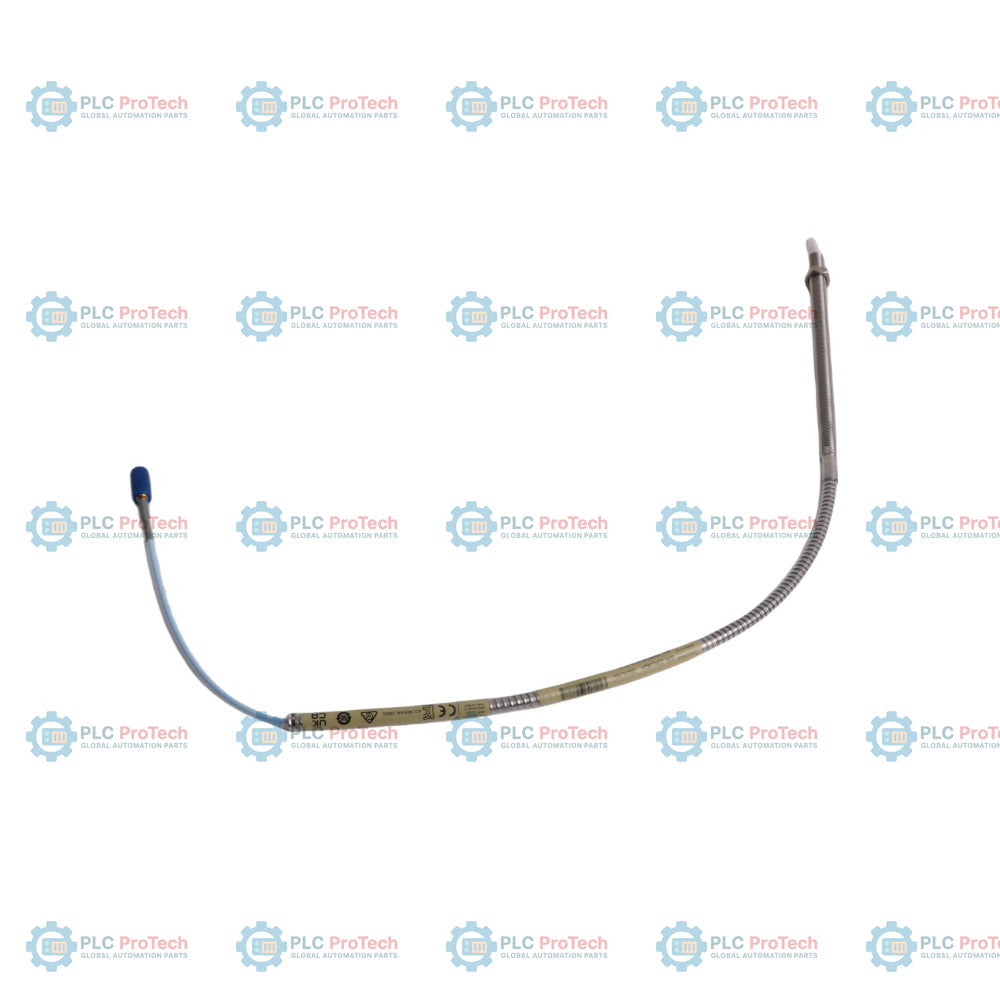

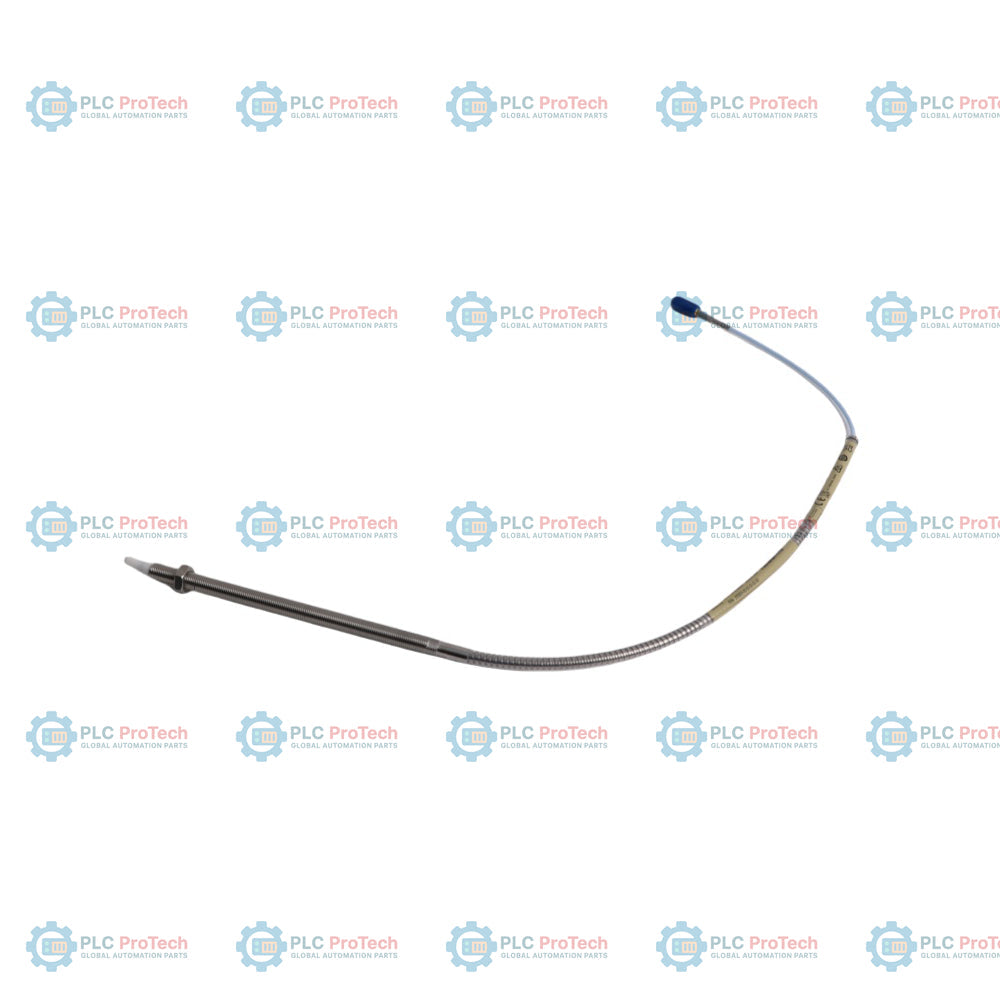

Le corps de sonde en acier entièrement fileté 3/8-24 UNF (longueur non filetée de l'option 00), avec une longueur totale du corps de 6,5 pouces (option 65) et une longueur totale de sonde de 0,5 m (option 05), définit cette sonde de proximité blindée 330909-00-65-05-02-00 3300 NSv. Ce transducteur à courants de Foucault sans contact est conçu pour les machines équipées de petites cibles, disposant de dégagements limités et présentant une géométrie à petit alésage, dans lesquelles des sondes de taille standard ne peuvent pas être installées.

Cette configuration intègre une armure flexible en acier inoxydable non revêtu qui protège le câble coaxial isolé en FEP de 75 ohms contre les fluides industriels, l'abrasion et les coupures mécaniques. Équipée de l'option 02, la sonde dispose d'un connecteur coaxial miniature ClickLoc intégré sur un câble standard et est fournie sans homologations d'organismes pour zones dangereuses (option 00), pour les installations de surveillance de machines à usage général. Elle est entièrement compatible avec le capteur de proximité Proximitor Sensor 3300 XL NSv et les câbles d'extension 3300 NSv correspondants.

Caractéristiques

• Longueur non filetée (option 00) : 0,0 pouce (entièrement filetée), permettant des configurations de montage affleurant ou profond dans le carter.
• Longueur totale du corps (option 65) : Une portée de 6,5 pouces (165 mm), offrant une grande flexibilité d'installation dans les parois de carter épaisses ou les blocs de montage profonds.
• Longueur totale (option 05) : 0,5 mètre (20 pouces) de câble intégré, ce qui réduit le mou à l'intérieur du carter de la machine.
• Type de connecteur et de câble (option 02) : Câble coaxial standard de 75 ohms terminé par un connecteur coaxial miniature ClickLoc.
• Protection intégrée par armure : Une armure flexible en acier inoxydable AISI 302 protège le câble de la sonde contre les chocs physiques et les risques de coupure.
• Option d'usage général (option 00) : Optimisée pour les applications standard de surveillance de machines non classifiées, sans contraintes liées aux organismes de réglementation.

Applications

Cette sonde de proximité est utilisée pour surveiller la position axiale, les vibrations radiales et la vitesse de rotation de l'arbre sur les machines suivantes :

• Équipements industriels rotatifs à petit alésage et pompes auxiliaires.
• Turbines à gaz aérodérivées avec des géométries cibles limitées.
• Compresseurs centrifuges à grande vitesse et turbocompresseurs.
• Ensembles de paliers radiaux et de butée de précision lorsque les interférences croisées doivent être maîtrisées dans des espaces restreints.

Informations de commande

Spécifications techniques

Directives d’installation

• Engagement du filetage : Ne dépassez pas la longueur maximale d’engagement du filetage de 0.563 inches (14.3 mm) pour les filetages 3/8-24 afin d’éviter d’endommager le corps ou de provoquer un grippage.
• Limites de couple : Serrez le corps de la sonde 3/8-24 UNF à un couple d’installation recommandé de 11.3 N-m (100 in-lb), sans dépasser la limite maximale de 33.9 N-m (300 in-lb).
• Réglage de l’entrefer : Alignez la pointe de la sonde sur un entrefer physique de 1.0 mm (40 mils) par rapport à l’arbre cible dans des conditions statiques afin d’assurer le centrage dans la plage électrique linéaire.
• Protection du connecteur : Nettoyez et séchez toujours les connecteurs ClickLoc avant l’assemblage. Appliquez un ruban auto-amalgamant en silicone ou installez des protections de connecteur afin d’empêcher la pénétration d’huile de turbine ou d’humidité ambiante.
• Routage du câble : Veillez à ce que le câble blindé de la sonde respecte un rayon de courbure minimal de 25.4 mm (1.0 in) afin d’éviter d’endommager les conducteurs coaxiaux internes.
