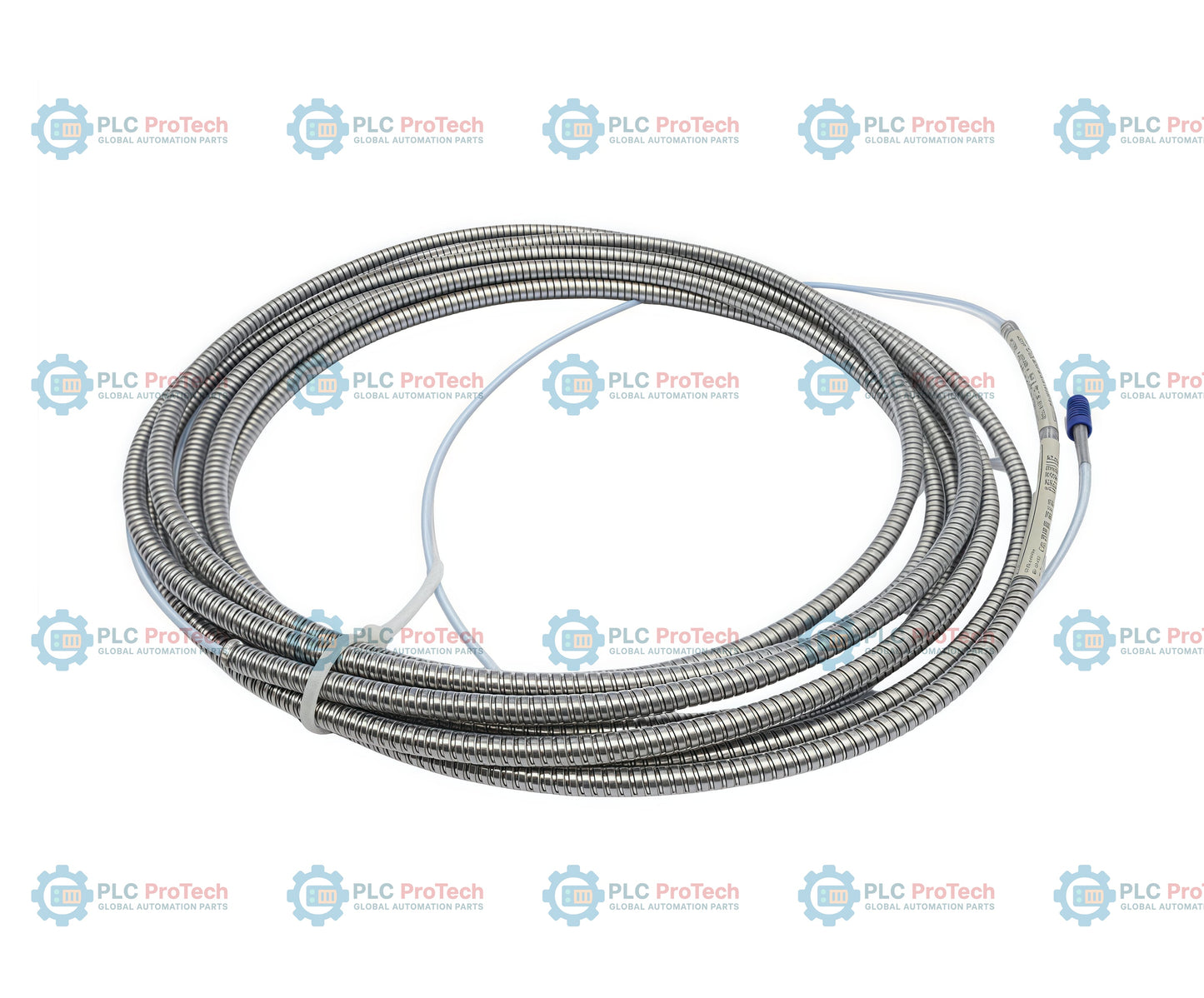

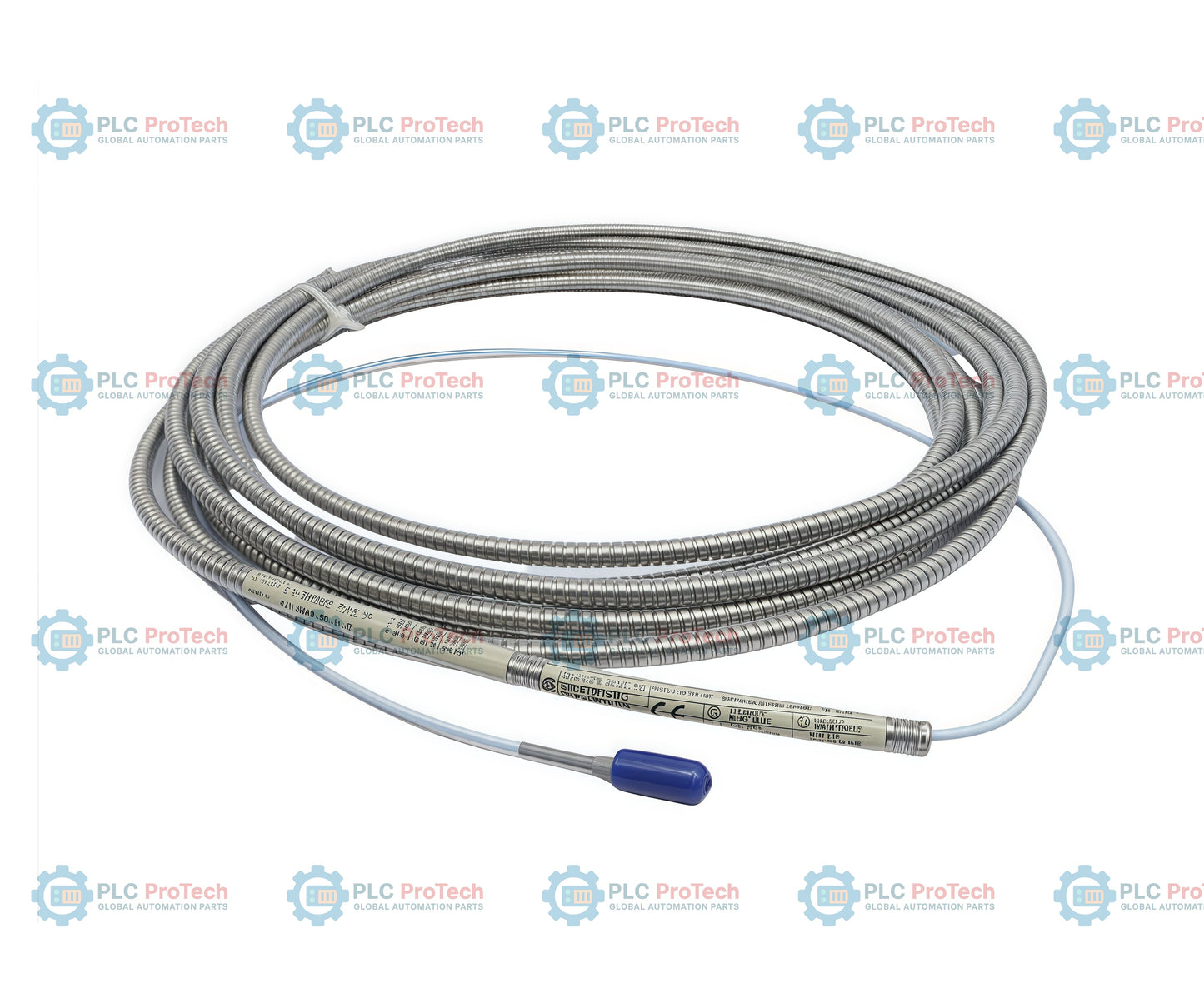

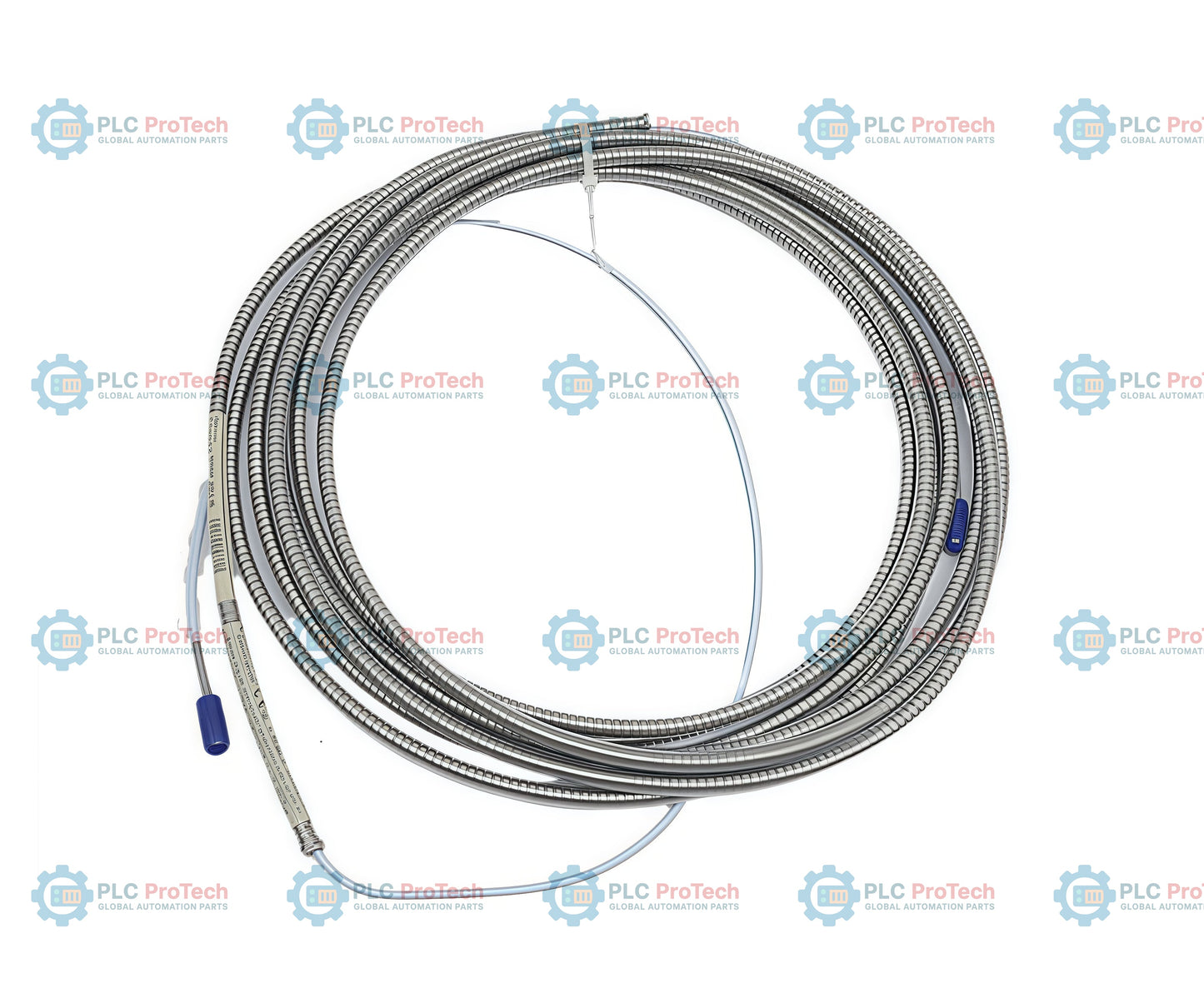

Bently Nevada 330930-065-01-01 Câble d’extension de proximité 3300 XL NSv (6.5m)

Vue d’ensemble de l’ingénierie sur site

Le Bently Nevada 330930-065-01-01 est un câble d’extension 3300 XL NSv haute fréquence, à impédance adaptée de 75 ohms, conçu spécifiquement pour les espaces confinés autour des machines, où des sondes de proximité standard de 5 mm ou 8 mm ne peuvent physiquement pas être installées. La sous-série NSv (vue latérale étroite) est essentielle pour les systèmes à paliers à film fluide équipant des machines telles que les compresseurs frigorifiques centrifuges à grande vitesse, les turbo-expandeurs et les arbres de pompe de petit diamètre (inférieurs à 51 mm ou 2 po), soumis à de strictes contraintes de diaphonie et de vue latérale.

Contrairement aux longueurs standard plus courtes, cette variante spécifique offre une longueur physique étendue de 6,5 mètres (21,3 pieds). Elle est fabriquée selon la configuration -01 non armée, avec une gaine diélectrique en éthylène-propylène fluoré (FEP) très flexible et à faible frottement, sans l’armure extérieure lourde en acier inoxydable à verrouillage interpénétrant. Cette conception non armée est essentielle pour les opérations complexes de raccordement sur site, lorsque le câble doit être tiré dans des réseaux de conduits étroits comportant plusieurs coudes. Elle est certifiée selon l’option d’homologation standard -01 pour les zones générales non dangereuses de l’installation ou les installations utilisant des enveloppes antidéflagrantes existantes.

Profil mécanique et formules exactes de poids

Dans les rénovations industrielles de grande envergure, se fier à des dimensions arbitraires de boîtier ou à des spécifications génériques de type « longueur x largeur x hauteur » entraîne des erreurs critiques dans le calcul de la charge des chemins de câbles et des dispositifs anti-traction. Pour la documentation d’ingénierie avancée, les caractéristiques physiques exactes de cet ensemble de câbles FEP non armé de 6,5 mètres sont définies ci-dessous :

• Masse linéique du câble : 45 grammes par mètre (0,50 oz/pied)
• Masse nette de l’âme du câble : 45 g/m x 6,5 m = 292,5 grammes (10,32 oz)
• Masse de la connectique terminale ClickLoc : env. 7,5 grammes (0,26 oz) par paire de connecteurs étalonnée
• Poids net total de l’ensemble : 300,0 grammes (10,58 oz) de poids net absolu du matériel
• Profil de dégagement rigide maximal : le diamètre extérieur absolu du connecteur coaxial ClickLoc intégré, mâle/femelle et plaqué or, est de 7,2 mm (0,285 po), ce qui détermine le dégagement minimal requis pour le tirage à travers un conduit.
• Rayon de courbure minimal sur site : 25,4 mm (1,0 po). Courber la gaine en FEP au-delà de cette limite modifie définitivement la capacité coaxiale interne et fausse la résonance RF du Proximitor.

Applications cibles

• Détection des vibrations radiales sur une longue durée à l’intérieur de compresseurs de gaz centrifuges à puits profonds ou à plusieurs étages, avec des boîtes de jonction éloignées.
• Boucles de suivi de la position de la poussée axiale lorsque la sonde 3300 NSv doit sortir par des cloisons structurelles internes profondes de la machine.
• Routage croisé des signaux de référence de phase de vitesse, de vitesse nulle et de Keyphasor à travers des skids complexes de systèmes auxiliaires.

Matrice de vérification fonctionnelle (suffixes d’option)

Spécifications techniques

Directives stratégiques d’installation sur site

• Règle de la boucle totale de 7,0 mètres : Ce câble d’extension de 6,5 mètres doit uniquement être associé à une sonde de proximité 3300 NSv d’une longueur physique de 0,5 mètre afin de constituer une boucle système totale exacte de 7,0 mètres. Associer un câble de 6,5 m à une sonde de 1,0 m, ou le connecter à un Proximitor réglé pour un système de 5,0 m, déplace la fréquence de résonance du circuit et rend totalement invalide le facteur d’échelle moyen de 200 mV/mil (ASF).
• Réduction de la tension sur les descentes verticales : Comme ce câble non blindé pèse 292,5 grammes sans support d’armure, les descentes verticales de plus de 4 mètres à l’intérieur de conduits lisses nécessitent un serrage intermédiaire à mi-parcours ou des boucles de mou afin d’éviter l’allongement structurel du conducteur central en cuivre sous l’effet de la gravité au fil des années d’exposition à haute température.
• Isolation des chemins de câbles : Veillez à ce que les raccords métalliques coaxiaux ClickLoc soient isolés de tout contact avec des chemins de câbles d’instrumentation en aluminium ou en acier. Utilisez des protecteurs de connecteurs d’usine ou des gaines en silicone auto-fusionnantes de qualité supérieure afin de maintenir une isolation absolue par rapport aux boucles de mise à la terre structurelle.
