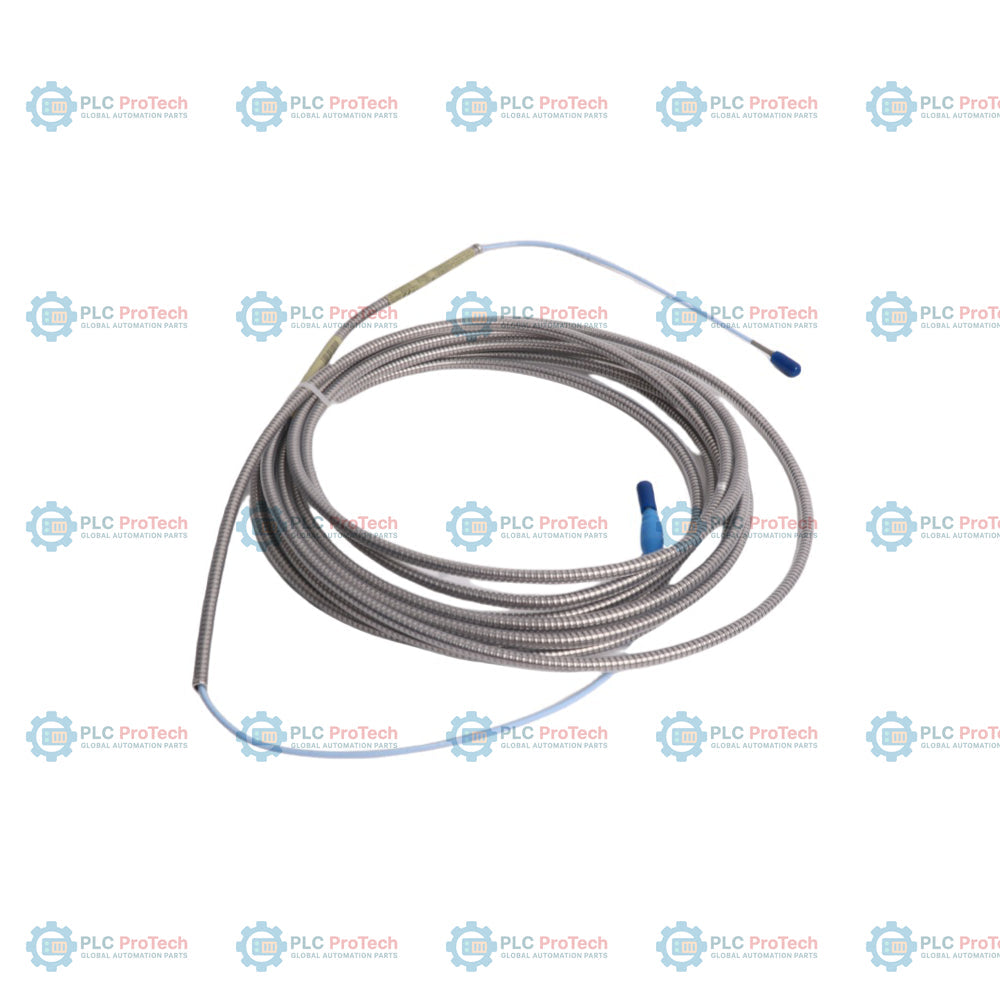

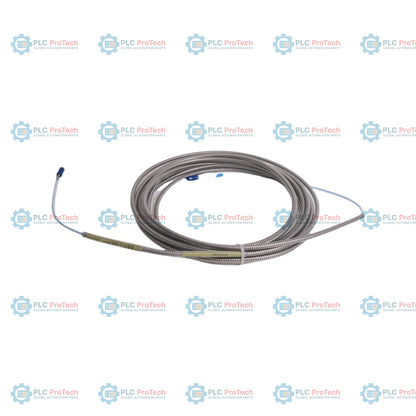

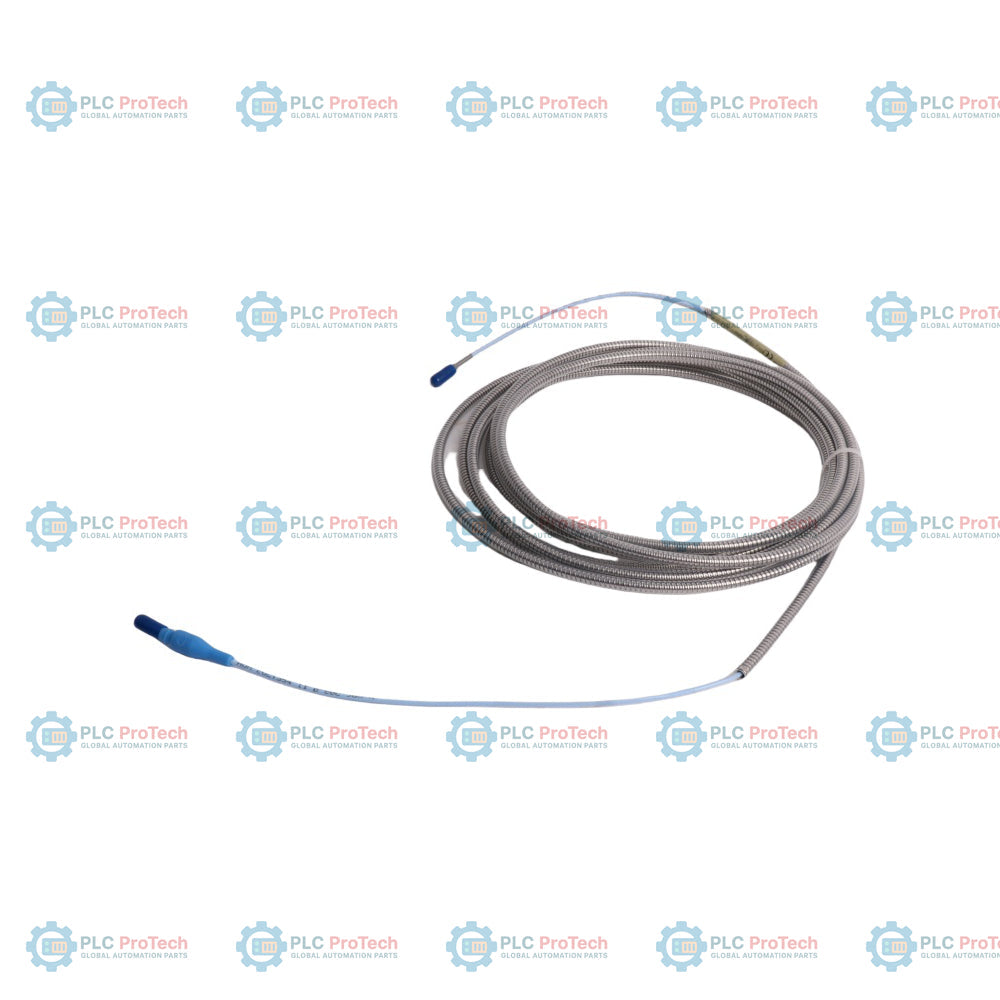

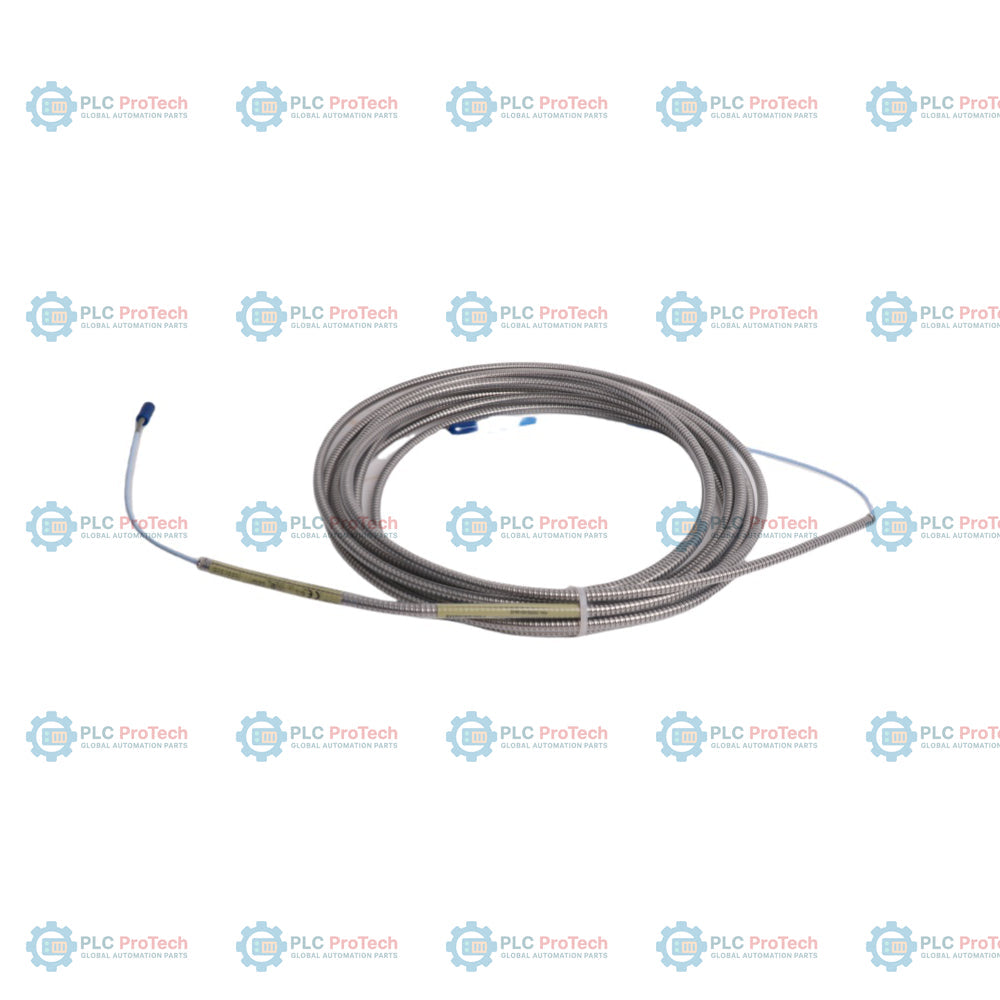

L’option 065 (longueur de câble de 6,5 m) et l’option 04 (blindage en acier inoxydable avec gaine en FEP et protecteur de connecteur) définissent cette configuration de câble d’extension 3300 NSv — 330930-065-04-00. Ce câble coaxial d’extension fait partie du système de transducteur de proximité 3300 XL NSv, utilisé pour les mesures sans contact du déplacement, des vibrations et de la position lorsque la géométrie de la cible est limitée ou que les espaces d’installation sont réduits.
Cette configuration de câble offre une protection mécanique blindée pour les environnements industriels exigeants. Le blindage intégré en acier inoxydable empêche l’usure mécanique et l’abrasion, tandis que la gaine extérieure en FEP protège le câble contre l’exposition aux fluides, l’humidité et la dégradation chimique. De plus, le protecteur de connecteur préinstallé protège les connecteurs ClickLoc miniatures mâle et femelle contre la pénétration. Ce câble relie une sonde de proximité 3300 NSv compatible à un capteur Proximitor 330980, complétant une longueur de système de 7,0 mètres lorsqu’il est associé à une sonde de 0,5 mètre.
| Option | Code sur cette référence | Description |
|---|---|---|
| Numéro de pièce à commander | 330930-065-04-00 | Câble d’extension 3300 NSv, système 3300 XL NSv |
| A - Option de longueur de câble | 065 | 6,5 mètres (21,3 pieds) |
| B - Option de connecteur et de câble | 04 | Avec armure en acier inoxydable, gaine FEP et protecteur de connecteur |
| C - Option d’homologation par un organisme | 00 | Homologation par un organisme non requise |
| Fabricant | Bently Nevada (Baker Hughes) |
| Numéro de pièce | 330930-065-04-00 |
| Gamme de produits | Système de transducteur de proximité 3300 XL NSv |
| Longueur du câble | 6,5 m (21,3 pi) |
| Impédance du câble | 75 ohms nominaux |
| Construction de l’armure | Armure en acier inoxydable avec gaine protectrice en éthylène-propylène fluoré (FEP) |
| Protection du connecteur | Protecteur de connecteur inclus sur le raccord coaxial |
| Rayon de courbure minimal | 25,4 mm (1,0 po) |
| Résistance du conducteur central | 0,220 ohm par mètre (0,067 ohm par pied) |
| Résistance CC du blindage | 0,066 ohm par mètre (0,020 ohm par pied) |
| Capacité du câble | 69,9 pF par mètre (21,3 pF par pied), valeur typique |
| Types de connexion | Connecteurs coaxiaux miniatures ClickLoc (mâle et femelle) |
| Résistance à la traction du connecteur | Force de traction nominale maximale de 220 N (50 lb) |
| Température de fonctionnement et de stockage | De -52 °C à +177 °C (de -62 °F à +351 °F) |
| Limite d’humidité relative | Condensation à 100 %, non submersible (avec connecteurs protégés) |
Assurez-vous que la somme de la longueur du câble d’extension et de la longueur de la sonde correspond à la longueur totale d’étalonnage du capteur Proximitor (par exemple, un câble d’extension de 6,5 m associé à une sonde de 0,5 m constitue un système de 7,0 m). Respectez un rayon de courbure minimal de 25,4 mm (1,0 po) sur toute la longueur du câble blindé. Serrez à la main les connecteurs coaxiaux miniatures ClickLoc pour établir la connexion, puis vérifiez que le protecteur de connecteur est complètement positionné sur le raccord afin d’empêcher toute pénétration d’humidité. Utilisez des colliers de câble ou une gaine de protection pour fixer la gaine blindée à l’intérieur du boîtier de la machine et éviter les mouvements de fouettement ou les dommages par frottement dans les zones soumises à de fortes vibrations.
Livraison express mondiale
Retours et garantie
Fabricant : Bently Nevada
N° de produit : 330930-065-04-00
Pays d'origine :États-Unis
Type de produit : 3300 NSv Câble d’extension
Code-barres : 8537101190
Paiement : Virement bancaire, Western Union
Poids : 120g
Dimensions : 45 mm x 90 mm x 90 mm (H x W x P)
Port d'expédition : Xiamen
Garantie : 12 mois
L’option 065 (longueur de câble de 6,5 m) et l’option 04 (blindage en acier inoxydable avec gaine en FEP et protecteur de connecteur) définissent cette configuration de câble d’extension 3300 NSv — 330930-065-04-00. Ce câble coaxial d’extension fait partie du système de transducteur de proximité 3300 XL NSv, utilisé pour les mesures sans contact du déplacement, des vibrations et de la position lorsque la géométrie de la cible est limitée ou que les espaces d’installation sont réduits.
Cette configuration de câble offre une protection mécanique blindée pour les environnements industriels exigeants. Le blindage intégré en acier inoxydable empêche l’usure mécanique et l’abrasion, tandis que la gaine extérieure en FEP protège le câble contre l’exposition aux fluides, l’humidité et la dégradation chimique. De plus, le protecteur de connecteur préinstallé protège les connecteurs ClickLoc miniatures mâle et femelle contre la pénétration. Ce câble relie une sonde de proximité 3300 NSv compatible à un capteur Proximitor 330980, complétant une longueur de système de 7,0 mètres lorsqu’il est associé à une sonde de 0,5 mètre.
| Option | Code sur cette référence | Description |
|---|---|---|
| Numéro de pièce à commander | 330930-065-04-00 | Câble d’extension 3300 NSv, système 3300 XL NSv |
| A - Option de longueur de câble | 065 | 6,5 mètres (21,3 pieds) |
| B - Option de connecteur et de câble | 04 | Avec armure en acier inoxydable, gaine FEP et protecteur de connecteur |
| C - Option d’homologation par un organisme | 00 | Homologation par un organisme non requise |
| Fabricant | Bently Nevada (Baker Hughes) |
| Numéro de pièce | 330930-065-04-00 |
| Gamme de produits | Système de transducteur de proximité 3300 XL NSv |
| Longueur du câble | 6,5 m (21,3 pi) |
| Impédance du câble | 75 ohms nominaux |
| Construction de l’armure | Armure en acier inoxydable avec gaine protectrice en éthylène-propylène fluoré (FEP) |
| Protection du connecteur | Protecteur de connecteur inclus sur le raccord coaxial |
| Rayon de courbure minimal | 25,4 mm (1,0 po) |
| Résistance du conducteur central | 0,220 ohm par mètre (0,067 ohm par pied) |
| Résistance CC du blindage | 0,066 ohm par mètre (0,020 ohm par pied) |
| Capacité du câble | 69,9 pF par mètre (21,3 pF par pied), valeur typique |
| Types de connexion | Connecteurs coaxiaux miniatures ClickLoc (mâle et femelle) |
| Résistance à la traction du connecteur | Force de traction nominale maximale de 220 N (50 lb) |
| Température de fonctionnement et de stockage | De -52 °C à +177 °C (de -62 °F à +351 °F) |
| Limite d’humidité relative | Condensation à 100 %, non submersible (avec connecteurs protégés) |
Assurez-vous que la somme de la longueur du câble d’extension et de la longueur de la sonde correspond à la longueur totale d’étalonnage du capteur Proximitor (par exemple, un câble d’extension de 6,5 m associé à une sonde de 0,5 m constitue un système de 7,0 m). Respectez un rayon de courbure minimal de 25,4 mm (1,0 po) sur toute la longueur du câble blindé. Serrez à la main les connecteurs coaxiaux miniatures ClickLoc pour établir la connexion, puis vérifiez que le protecteur de connecteur est complètement positionné sur le raccord afin d’empêcher toute pénétration d’humidité. Utilisez des colliers de câble ou une gaine de protection pour fixer la gaine blindée à l’intérieur du boîtier de la machine et éviter les mouvements de fouettement ou les dommages par frottement dans les zones soumises à de fortes vibrations.
