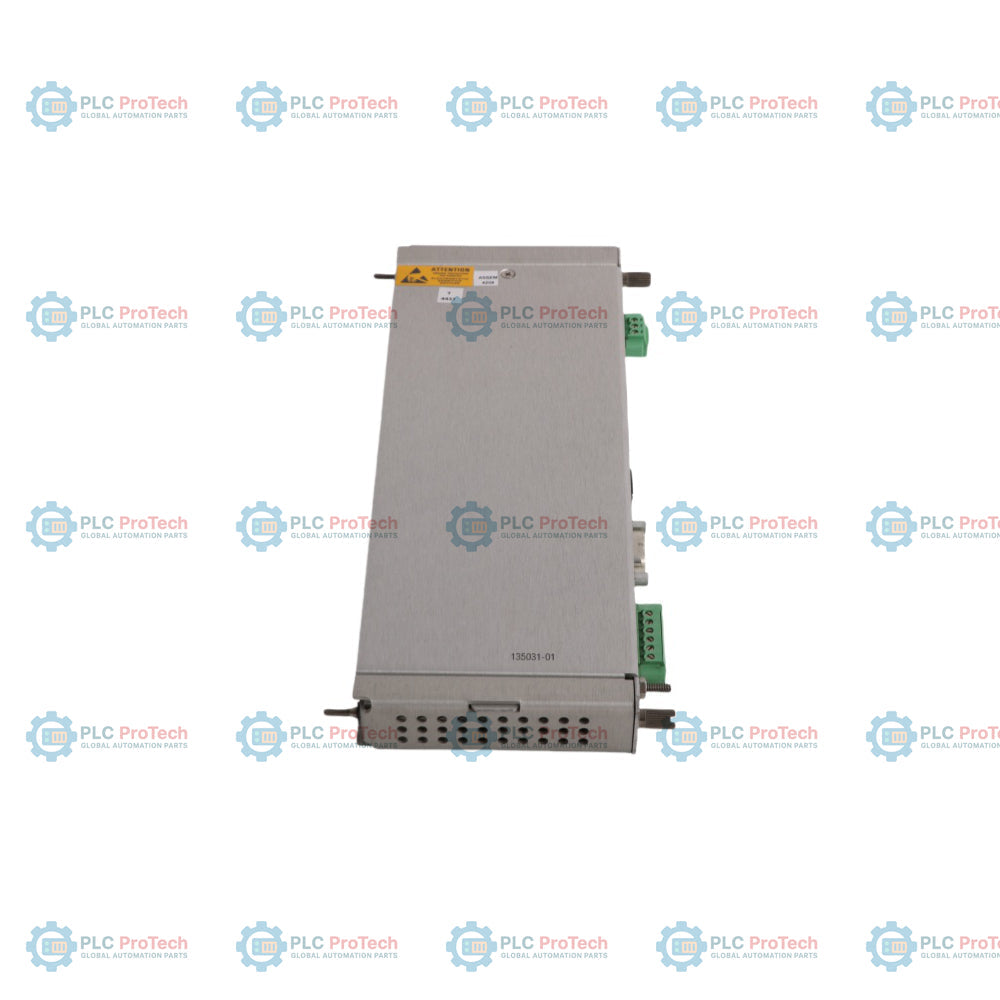

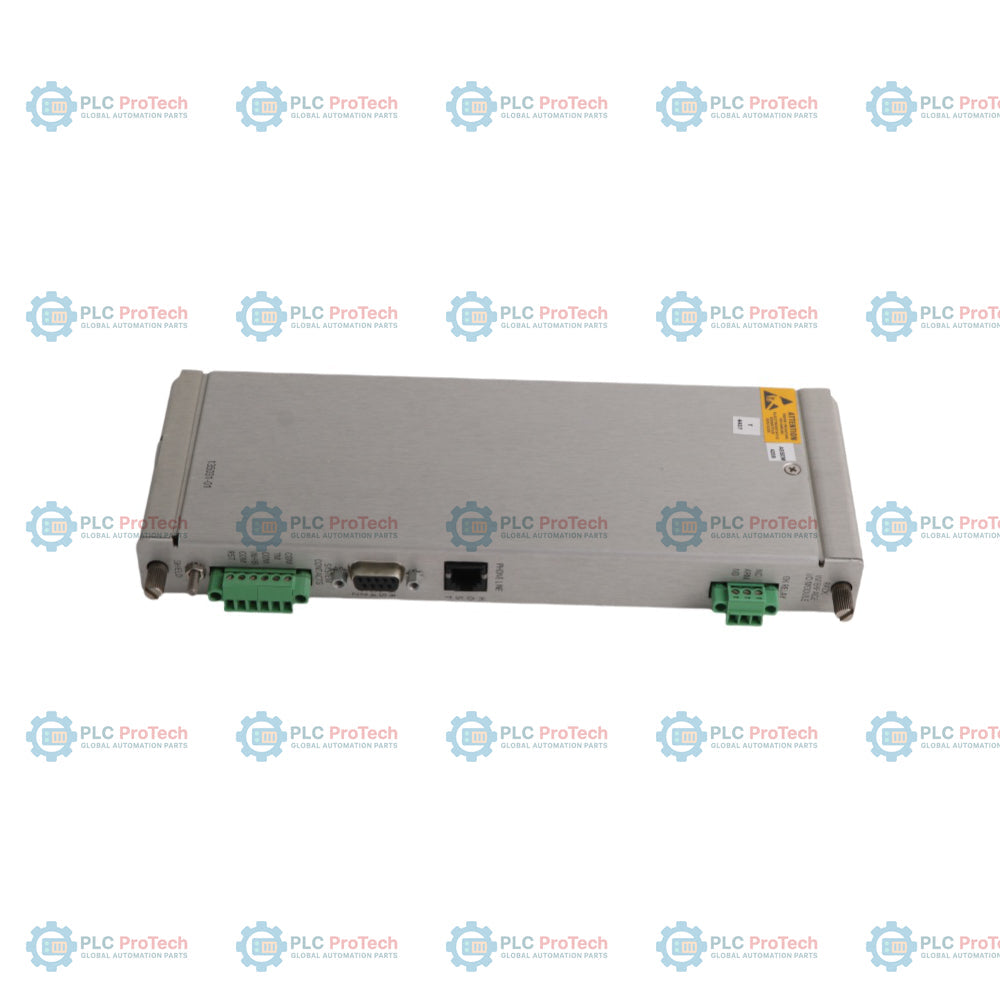

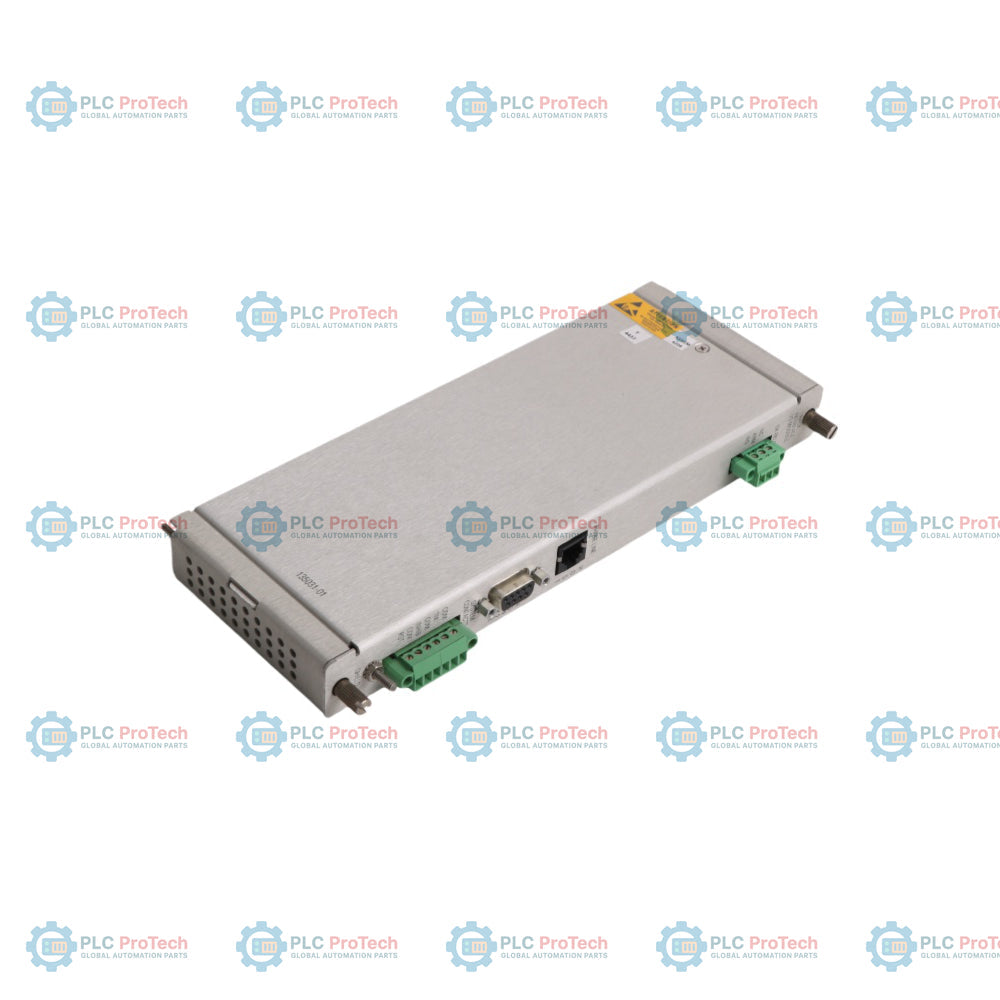

Module d'interface de rack d'entrée/sortie Bently Nevada 3500/20-02-01-00 135031-01

Description

Le Bently Nevada 3500/20-02-01-00 135031-01 est un composant d'interface spécialisé orienté vers l'arrière qui sert de hub essentiel d'entrée/sortie pour le système de protection des machines série 3500. Cette combinaison matérielle associe la structure du module d'interface de rack (RIM) 3500/20 à la carte d'interface backplane 135031-01, intégrant deux ports de communication série RS422/RS485 et un port de configuration RS232 dédié. L'ensemble traite les protocoles de configuration propriétaires et les données d'état des machines, permettant une connectivité directe entre les racks de surveillance, les utilitaires logiciels de configuration et les réseaux de contrôle hôtes de l'usine. Au-delà des communications série numériques, le matériel intègre des contacts système intégrés incluant des lignes matérielles spécialisées pour la réinitialisation à distance du rack et une configuration dédiée du relais Not-OK pour transmettre les défauts d'état du système directement aux systèmes d'automatisation de supervision sans interrompre le chemin critique de surveillance de protection des machines.

Caractéristiques

• Assemblage de communication intégré complet combinant le 3500/20-02-01-00 configuration de commande et le 135031-01 carte d'interface série.
• Ports série doubles indépendants configurables pour les protocoles de communication RS422 ou RS485 via une sélection matérielle sur le backplane.
• Connexions RS232 dédiées en façade et à l'arrière optimisées pour le diagnostic sur site et les outils de configuration du rack.
• Contacts système matériels dédiés embarqués supportant les commandes de réinitialisation à distance du rack et les mécanismes externes de verrouillage de configuration.
• Relais Not-OK intégré fournissant un déclenchement automatique par contact matériel en cas de détection d'un défaut sur n'importe quel canal de surveillance.
• Architecture de communication non intrusive garantissant que le sondage des données et les configurations n'affectent pas le chemin de protection de base des machines.

Applications

• Communication série Modbus ou propriétaire reliant les racks de surveillance des vibrations aux automates programmables industriels (API) et aux systèmes de contrôle distribués (DCS).
• Suivi à distance des actifs des machines de l'usine et gestion centralisée de la configuration multi-rack.
• Intégration des alertes matérielles de défaut de rack avec des boucles d'interverrouillage de sécurité via les relais de contact du système.

Informations de commande

Spécifications techniques

Connexions/Interfaces

Les interfaces de bornes et les indicateurs visuels sur le 3500/20-02-01-00 135031-01 La disposition fournit une signalisation spécifique et un suivi des connexions :

Directives d'installation

• Attribution de l'emplacement : Montez la carte frontale compagnon exclusivement dans l'emplacement 1 du châssis, situé juste à côté de la baie d'alimentation, et fixez le module d'interface 135031-01 dans l'emplacement arrière correspondant.
• Sélection du protocole : Réglez les interrupteurs de terminaison interne sur la carte de circuit 135031-01 pour correspondre correctement aux paramètres du réseau de transmission équilibré RS422 ou RS485 désigné de l'usine.
• Terminaison réseau : Pour les installations en fin de ligne sur un bus série multi-points longue distance, activez les résistances de terminaison de ligne embarquées pour éviter les réflexions de signal et la perte de données.
• Câblage de sécurité : Connectez un interrupteur à clé externe physique aux contacts de verrouillage de configuration sur le bloc de bornes arrière pour protéger la configuration de la baie contre les modifications logicielles non autorisées ou accidentelles.
• Protocole de mise à la terre : Assurez-vous que les blindages des câbles de données série sont correctement raccordés au bloc de terre du châssis pour éviter que les interférences électromagnétiques ne perturbent les rafales de communication à haute vitesse.

Conformité et certifications

• Directives CEM : Directive communautaire européenne 2014/30/UE.
• Normes CEM : EN 61000-6-2 (Immunité industrielle), EN 61000-6-4 (Émissions industrielles).
• Sécurité électrique : Directive basse tension 2014/35/UE, norme EN 61010-1.
• Directive RoHS : Conformité européenne 2011/65/UE.
• Homologations nord-américaines : cNRTLus Classe I, Division 2, Groupes A, B, C et D (T4 @ Ta = -20 °C à +65 °C).
• Homologations ATEX/IECEx : II 3 G Ex nA nC ic IIC T4 Gc / Ex ec nC ic IIC T4 Gc.

FAQ

Quelle est la connexion fonctionnelle entre le code 3500/20-02-01-00 et le numéro de pièce 135031-01 ?

Le 3500/20-02-01-00 représente la structure de commande usine multi-chiffres exacte qui impose les communications série et les dispositions spécifiques des bornes internes, tandis que le 135031-01 est le numéro de pièce fabricant exact attribué à la carte de circuit d'E/S arrière physique livrée dans cette combinaison.

Comment basculer les options réseau du port série arrière entre les protocoles RS422 et RS485 ?

La sélection entre les protocoles nécessite d'ajuster la position physique des micro-interrupteurs matériels situés directement sur le 135031-01 assemblage de la carte arrière avant la mise sous tension de l'appareil.

Une défaillance absolue de ce module d'interface interrompra-t-elle les boucles de déclenchement de protection des machines ?

Non, le module fonctionne en dehors du chemin principal de surveillance matérielle directe, ce qui signifie qu'une perte complète de communication ou d'alimentation de cette carte n'a aucun impact sur les boucles de déclenchement d'actifs de base ou l'exécution de la surveillance.

Que se passe-t-il si une défaillance de module survient n'importe où dans le châssis de la baie 3500 ?

La boucle de contact relais Not-OK intégrée hébergée sur le bloc de fond de panier change immédiatement l'état de son interrupteur matériel, fournissant une alerte système câblée instantanée à un automate programmable externe ou à un panneau d'alarme.
