Bently Nevada 3500/40-03-00 Moniteur de proximité de la série 3500

Description

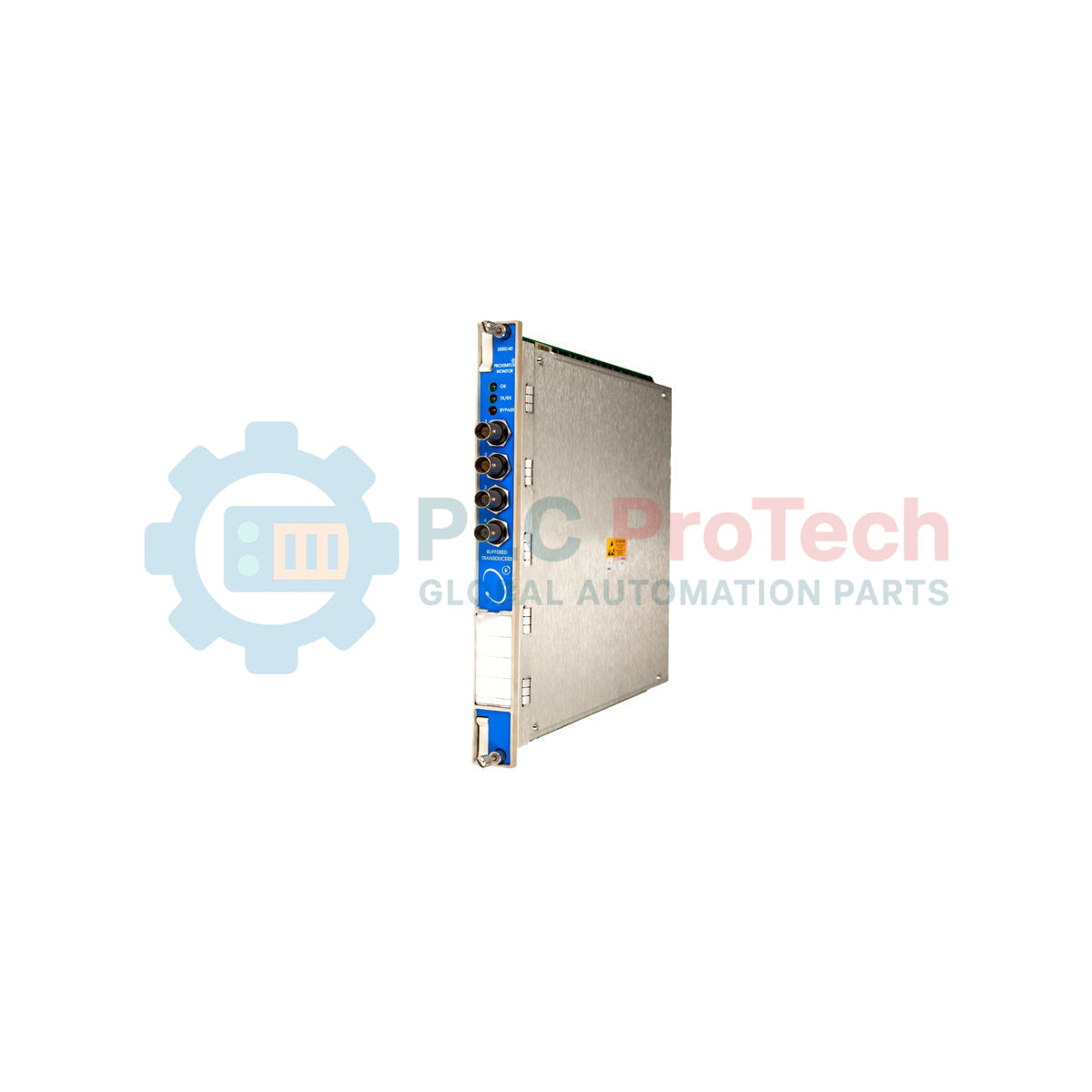

Offrant quatre canaux de surveillance continue des vibrations radiales, de la position axiale ou de l’excentricité, le Bently Nevada 3500/40-03-00 constitue un instrument de protection essentiel au sein de l’architecture de protection des machines de la série 3500. Cette configuration particulière intègre le module d’E/S Proximitor avec barrières et raccordements internes (Option 03), permettant au moniteur de communiquer directement avec des transducteurs de proximité installés dans des environnements dangereux, sans isolateurs galvaniques ni barrières de sécurité externes. En intégrant ces interfaces de sécurité à l’intérieur du système, cette solution réduit la complexité du câblage des boucles, minimise l’encombrement du panneau et élimine les points de défaillance potentiels dans la boucle d’instrumentation. Le moniteur compare en continu les valeurs de signal traitées aux seuils d’alarme configurés par l’utilisateur et déclenche directement les actions de commande nécessaires pour protéger les turbomachines, les compresseurs et les équipements tournants de grande valeur.

Caractéristiques principales

• Traitement sur quatre canaux : Prend en charge la configuration indépendante de une à quatre entrées de signaux de transducteurs de proximité pour surveiller simultanément les vibrations et la position.
• Barrières de sécurité intrinsèque intégrées : Les barrières de sécurité intégrées (Option 03) permettent de raccorder directement, depuis une zone non dangereuse, les transducteurs installés dans des zones dangereuses classées.
• Raccordements internes : Élimine le besoin de borniers externes et simplifie le raccordement des fils directement à l’arrière du rack 3500.
• Conditionnement flexible des signaux : Traite numériquement les variables statiques et dynamiques provenant de transducteurs de proximité standard afin d’évaluer la position de l’arbre, l’amplitude des vibrations dynamiques et le faux-rond mécanique.
• Vérification de l’état du système : Des voyants de diagnostic en temps réel (OK, TX/RX et Bypass) assurent une validation immédiate de l’état du module, de l’activité des communications et de l’état de dérivation du canal.

Applications

• Position et vibrations de l’arbre des turbomachines : Surveillance en temps réel des vibrations radiales des turbines à vapeur, des turbines à gaz et des générateurs industriels lourds.
• Protection contre le déplacement axial : Suivi axial du déplacement du rotor afin d’éviter tout contact catastrophique entre les éléments du rotor et du stator.
• Compresseurs alternatifs et centrifuges : Vérification des vibrations du guide de la crosse, de la chute de tige et du faux-rond dynamique de l’arbre principal.
• Protection des machines en zones dangereuses : Surveillance directe d’équipements situés dans des atmosphères explosives ou dans des environnements de classe I, division 1/zone 0.

Spécifications techniques

Constats empiriques d’ingénierie

L’exploitation de la plateforme 3500/40M avec des barrières intrinsèques internes exige une stricte discipline d’implantation. Le principal avantage de l’option 03 à barrières internes est de contenir les défauts énergétiques afin de protéger les éléments de terrain, mais ce confinement repose sur une connexion directe à faible impédance avec la terre principale du système 3500. L’expérience de terrain indique que l’intégrité des barrières internes du système 3500 est compromise si la terre du rack n’est pas reliée de manière sûre à une terre instrument de haute qualité.

Modèles alternatifs et compatibilité

• Options standard et barrières : Ne confondez pas le 3500/40-03-00 (avec barrières internes) avec le 3500/40-01-00 (E/S standard avec terminaisons externes) ou le 3500/40-02-00 (terminaisons internes sans barrières). Le mélange de lignes de terrain standard et de lignes avec barrières sur le même bornier n’est pas autorisé par la réglementation relative aux zones dangereuses.
• Dépendance au micrologiciel : Assurez-vous que le logiciel de configuration du système 3500 est mis à jour vers une révision correspondant à celle du micrologiciel du module ou lui étant supérieure, afin d’éviter les incompatibilités de configuration et les événements système « Erreur de communication du module ».

Pièges d’application et notes d’ingénierie

• Considérations thermiques : Lors de l’utilisation de modules d’E/S à barrière interne, la limite de fonctionnement passe à 65 °C, contre 70 °C pour les modules standard sans barrière. Une distribution adéquate de la ventilation du rack est nécessaire lorsque plusieurs unités 3500/40 équipées de barrières internes sont montées côte à côte.
• Chute d’impédance interne : Les concepteurs du système doivent prendre en compte la résistance série intrinsèque de la barrière (interne à l’option 03) lors du calcul des limites globales de résistance de boucle et des longueurs maximales de câbles de terrain, afin d’éviter l’atténuation du signal ou la dégradation de l’alimentation du transducteur.

Conseils de mise en service et de câblage

• Mise à la terre du blindage : Le blindage des signaux dynamiques doit être raccordé aux bornes de blindage prévues sur le bornier de terminaison interne. Ne mettez pas les câbles de terrain à la terre à deux endroits au niveau de la boîte de jonction de la machine, afin d’éviter les interférences dues aux boucles de terre sur les signaux sensibles de vibration dynamique.
• Serrage des bornes : Assurez-vous que les vis des borniers sont serrées au couple indiqué par le fabricant. Les connexions desserrées sur les lignes de transducteurs à haute impédance sont une cause fréquente d’indications intermittentes de canal invalide (défaut OK).
