Description

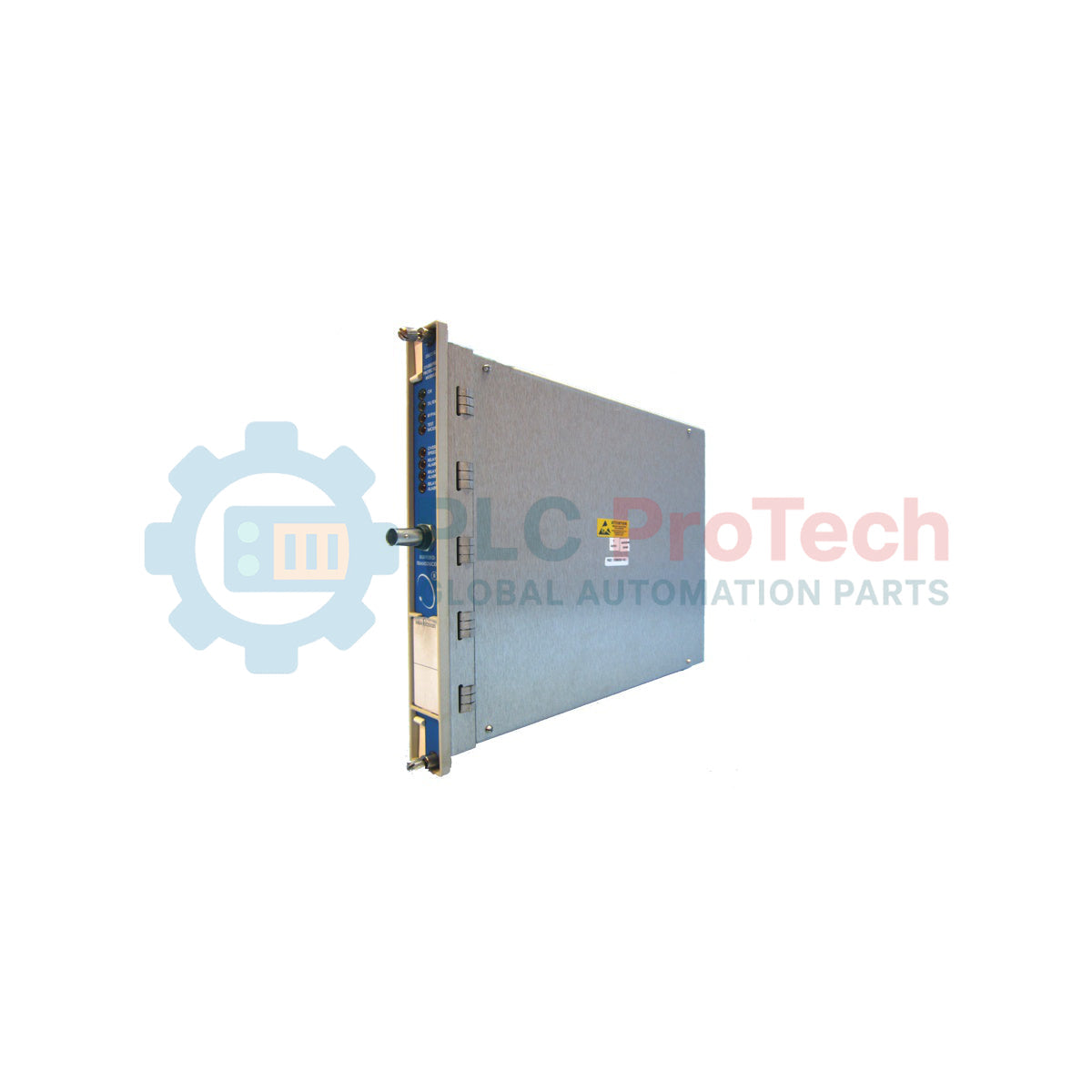

Exécutant une protection des machines à l’échelle de la microseconde, le Bently Nevada 3500/53-03-00 constitue un module hautement fiable de surveillance de la vitesse et de prévention des survitesses au sein du châssis 3500 standard du secteur. Ce module évalue en continu la dynamique de rotation afin de fournir un signal de déclenchement rapide pour les équipements rotatifs critiques. La variante 3500/53-03-00 est spécifiquement conçue comme un système à trois canaux, optimisant la redondance des signaux et permettant une architecture de sécurité fondée sur l’exécution d’un vote sans compromettre la disponibilité opérationnelle. Doté d’une conception électrique robuste, chaque canal indépendant traite directement les entrées de vitesse provenant de sondes de proximité ou de capteurs magnétiques afin de maintenir en permanence l’intégrité du procédé.
Caractéristiques
-
Architecture de sécurité redondante : configurée comme un système à trois canaux pour mettre en œuvre une logique de vote, réduisant au minimum les déclenchements intempestifs et les états de défaillance dangereux.
-
Compatibilité polyvalente avec les transducteurs : intégration directe avec les capteurs magnétiques passifs et les systèmes actifs de capteurs de proximité à courants de Foucault.
-
Limitation intégrée du signal : le bridage interne de la tension protège les circuits de traitement contre les pics transitoires du signal d’entrée dépassant le seuil.
-
Traitement des événements à grande vitesse : conçu pour exécuter immédiatement les limites de déclenchement d’urgence, afin de prévenir les dommages mécaniques catastrophiques dus à une survitesse.
Applications
- Systèmes de déclenchement d’urgence (ETS) des turbines à vapeur de production d’énergie.
- Compresseurs de gaz centrifuges et axiaux à grande capacité.
- Turboexpanseurs industriels lourds et mécanismes d’embrayage de découplage.
- Entraînements de procédés pétrochimiques et de raffinerie nécessitant une validation certifiée de survitesse.
Spécifications techniques
| Paramètre |
Valeur de la spécification |
| Fabricant |
Bently Nevada |
| Référence du modèle |
3500/53-03-00 |
| Configuration des canaux |
Système à trois canaux (option 03) |
| Homologations |
Aucune (option 00) |
| Compatibilité du signal d’entrée |
Transducteurs à sonde de proximité ou capteurs magnétiques |
| Plage de tension d’entrée |
+10,0 VCC à -24,0 VCC (limitation interne) |
| Impédance d’entrée |
20 kOhm |
| Consommation électrique |
8,0 watts typiques |
| Température de fonctionnement |
-30 à +65 °C (-22 à +149 °F) |
| Température de stockage |
-40 à +85 °C (-40 à +185 °F) |
| Limites d’humidité |
95 % maximum sans condensation |
| Pays d’origine |
États-Unis (USA) |
| Poids d’expédition |
1,5 kg |
Informations techniques empiriques
D’après les données de déploiement sur le terrain et les pratiques de maintenance relatives à l’architecture de la série 3500, plusieurs interactions essentielles entre le matériel et le câblage doivent être préservées pendant l’installation et les essais.
Modèles alternatifs et compatibilité
Le 3500/53-03-00 à trois canaux nécessite son module d’E/S de fond de panier correspondant afin de permettre des chemins de câblage physique redondants. En cas de remplacement d’une carte standard à deux canaux ou d’une carte tachymétrique standard (telle que la 3500/50M), vérifiez que votre fond de panier, les configurations des relais et le logiciel 3500 Rack Configuration Software ont été mis à jour pour prendre en compte la structure logique de survitesse à trois canaux.
Pièges liés à l’application et remarques d’ingénierie
Les signaux des capteurs magnétiques diminuent considérablement à des vitesses de démarrage extrêmement faibles. Assurez-vous que l’écartement du transducteur est physiquement aligné sur le profil des dents du rotor conformément aux spécifications du fabricant d’origine. Si vous utilisez des sondes de proximité pour surveiller la vitesse, vérifiez que la tension d’écartement CC se situe bien dans la plage linéaire de la sonde (-9.0 VCC à -11.0 VCC typiquement) afin de garantir une détection fiable du passage par zéro du signal.
Conseils de mise en service et de câblage
Évitez d’acheminer les câbles des transducteurs de survitesse parallèlement aux câbles d’alimentation haute tension des moteurs ou aux câbles de sortie des variateurs de fréquence (VFD). Un bruit inductif élevé peut générer de fausses impulsions et provoquer des déclenchements intempestifs de survitesse. Utilisez un câble blindé à paires torsadées (STP) à haute intégrité, en raccordant le blindage extérieur exclusivement à la terre du système du rack 3500, et non à la borne du boîtier du capteur.
Directives d’installation
AVERTISSEMENT CRITIQUE :
Vérifiez que la turbine ou la machine tournante est physiquement interverrouillée, arrêtée et complètement isolée avant d’extraire, d’insérer ou d’étalonner la carte de survitesse 3500/53. L’insertion à chaud de composants de survitesse sans dérivation de sécurité peut entraîner des déclenchements instantanés de la machine ou des séquences d’arrêt à l’échelle du système.
1
Déconnectez et consignez les alimentations principale et redondante qui alimentent le rack principal du système 3500.
2
Alignez le module 3500/53-03-00 le long des rails de guidage de carte prévus dans l’emplacement du panneau avant du châssis.
3
Enfoncez fermement le module dans les connecteurs du fond de panier jusqu’à ce que les leviers d’extraction supérieur et inférieur s’enclenchent complètement.
4
Serrez les vis de fixation du panneau avant afin d’assurer une mise à la terre mécanique fiable, puis raccordez le câblage du transducteur de terrain au bornier de fond de panier correspondant.
