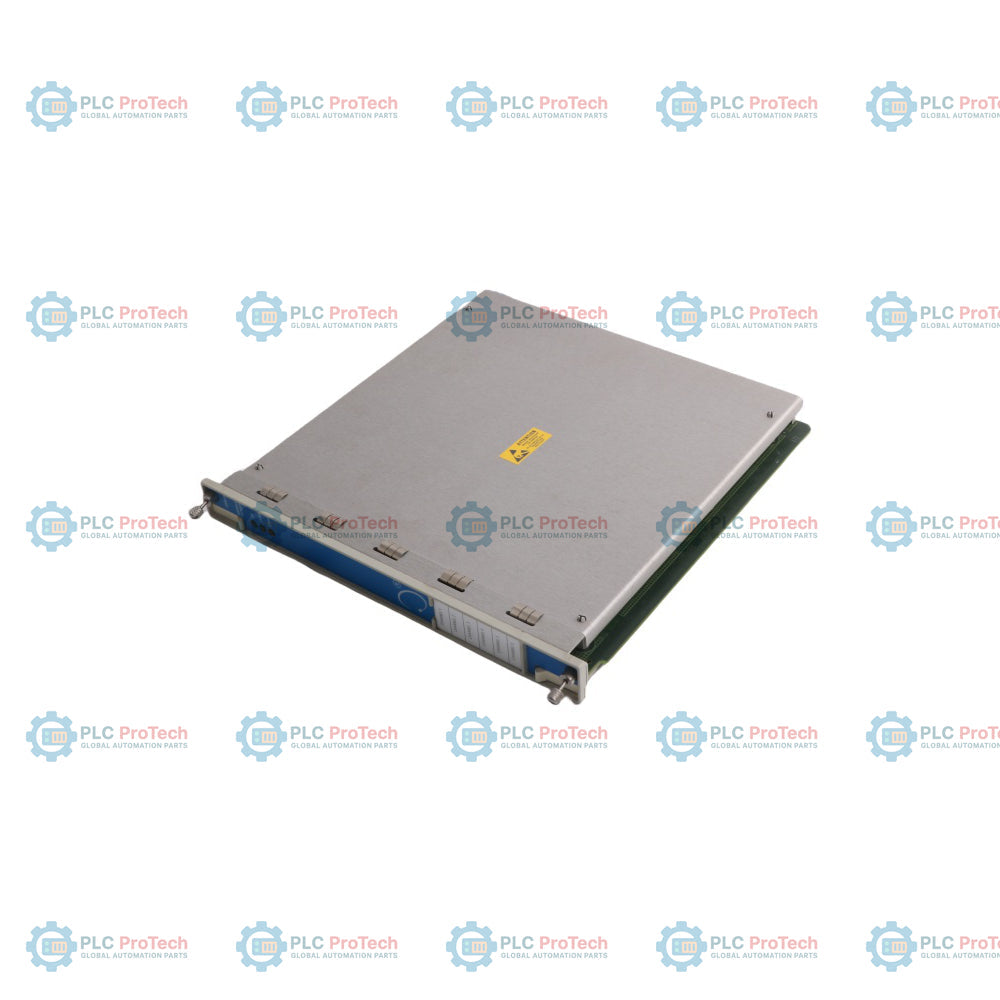

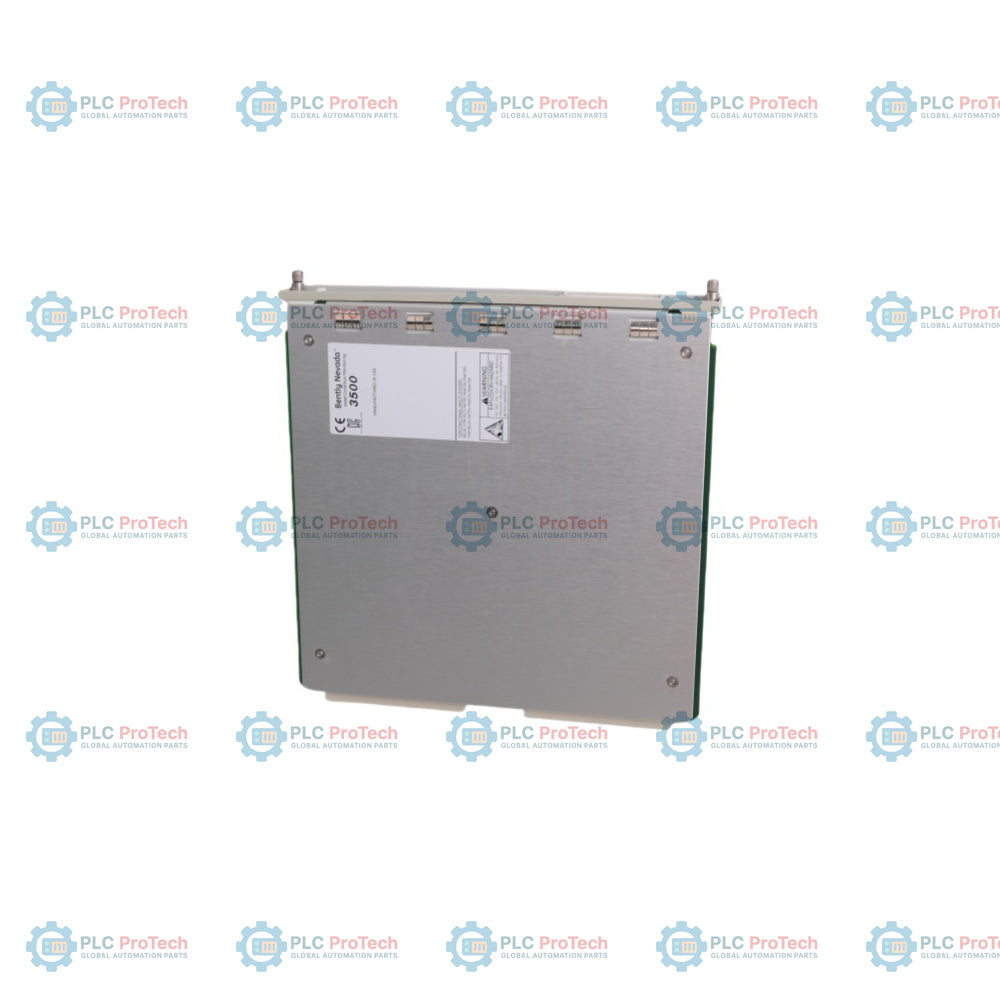

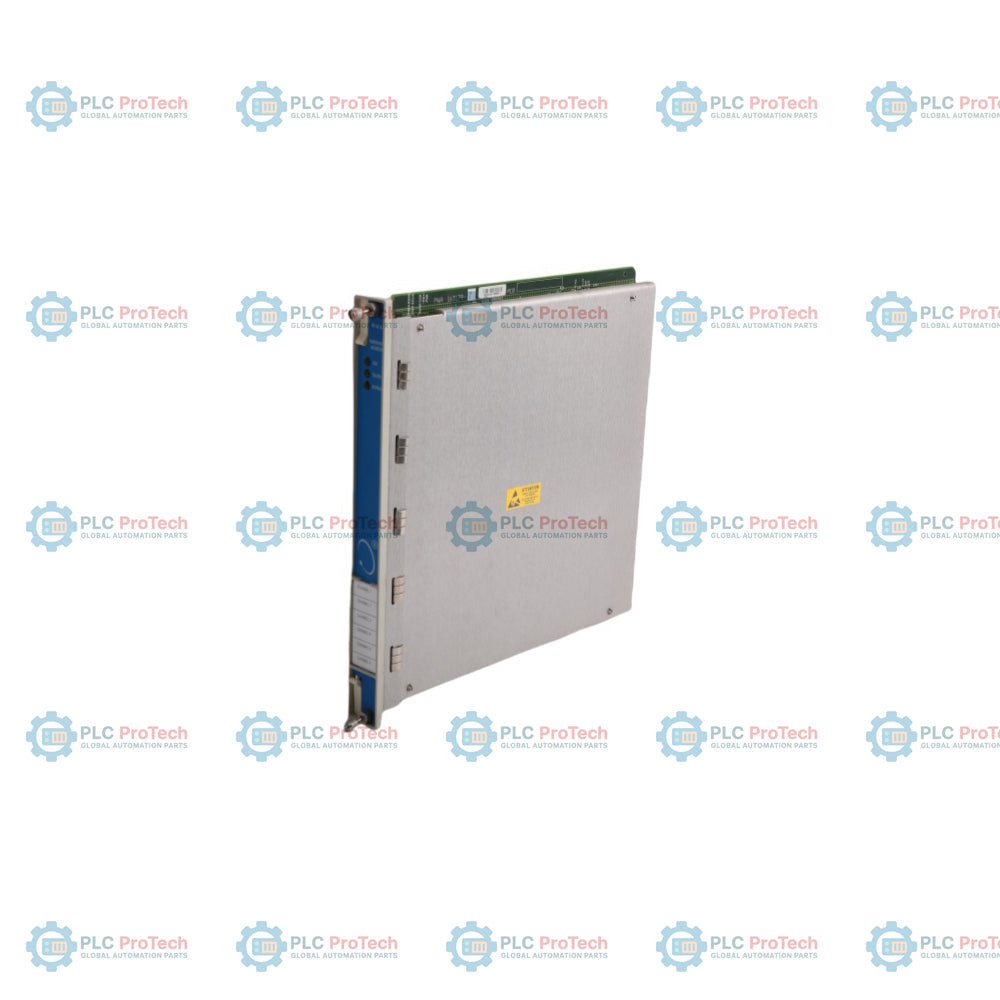

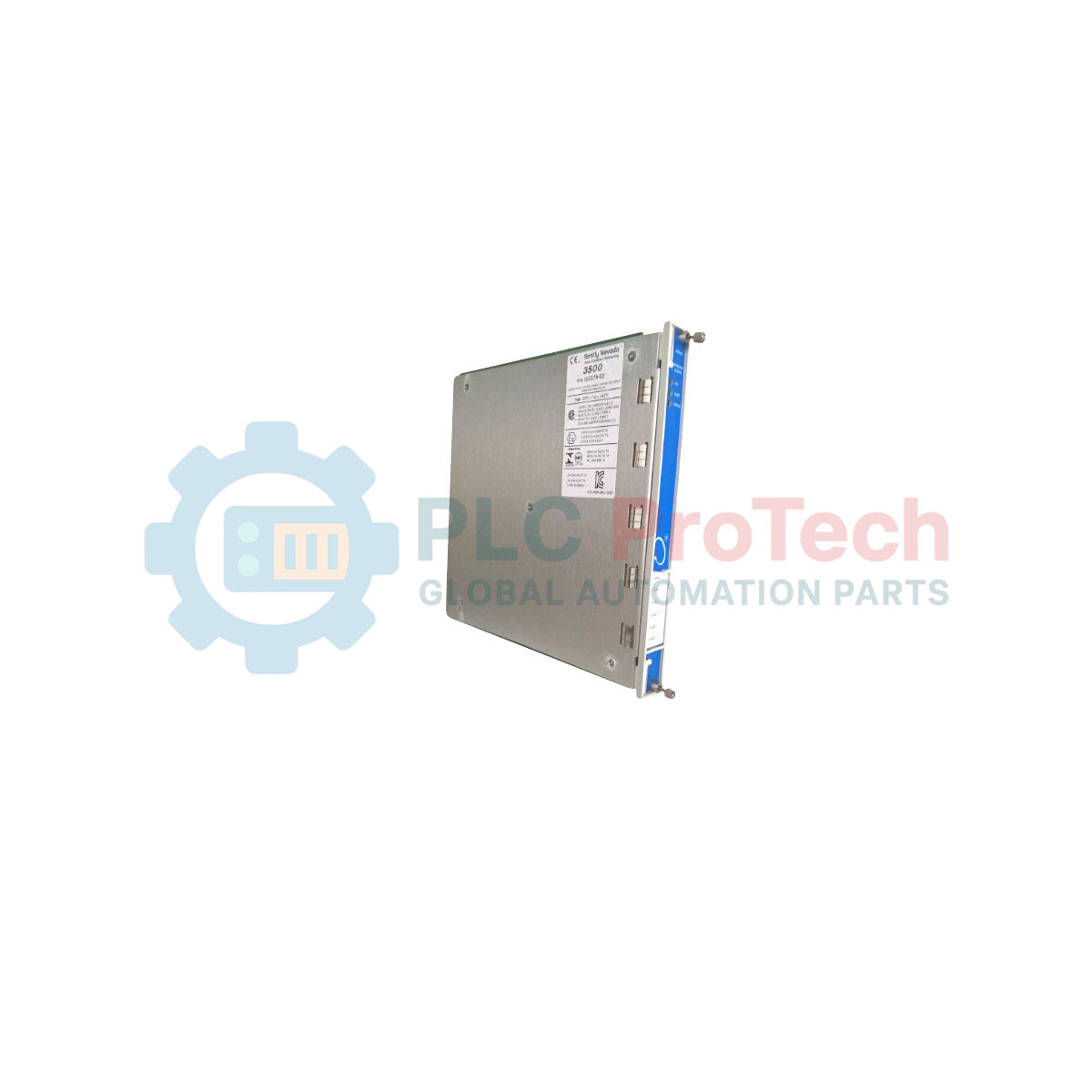

Moniteur de température Bently Nevada 3500/60 163179-01 sans enregistreurs

Présentation du produit

Le 163179-01 est un module de surveillance de température à 6 canaux hautement fiable appartenant au système de protection des machines Bently Nevada série 3500. Ce module est le remplacement désigné des unités 3500/60 d’origine et est conçu pour assurer une surveillance thermique continue des équipements industriels critiques tels que les turbines à gaz, les gros moteurs asynchrones et les compresseurs haute pression. Le 163179-01 accepte une grande variété d’entrées de détecteurs de température à résistance (RTD) et de thermocouples (TC), en conditionnant ces signaux afin de protéger les machines contre la surchauffe dans les paliers, les enroulements des moteurs et les circuits de procédé. Grâce à l’intégration d’une logique d’alarme transparente et de capacités de redondance modulaire triple (TMR), ce module constitue un élément essentiel pour prévenir les défaillances catastrophiques des équipements et réduire les arrêts imprévus dans les installations de production d’électricité et les complexes pétrochimiques.

Configuration technique

L’architecture matérielle du 163179-01 est optimisée pour la surveillance haute densité et l’intégrité des signaux industriels.

• Densité des canaux : Six canaux indépendants capables de traiter des signaux RTD ou TC. Chaque canal est entièrement programmable via le logiciel de configuration du rack 3500.

• Logique d’entrée flexible : Lorsqu’il est associé à un module d’E/S non isolé, le moniteur peut gérer un mélange d’entrées TC et RTD sur une seule carte, offrant une efficacité maximale de l’espace disponible dans le rack.

• Tolérance aux pannes : Dans les configurations TMR, trois modules fonctionnent en parallèle avec les modules d’E/S adjacents pour effectuer un vote, garantissant qu’une défaillance d’un seul composant n’entraîne ni perte de protection ni déclenchement intempestif de la machine.

• Traitement des signaux : Le module assure la compensation de soudure froide pour les thermocouples et fournit une source de courant stable de 925 microampères pour les transducteurs RTD, garantissant une mesure précise sur toute la plage de températures industrielles.

Spécifications techniques

FAQ industrielles

Le 163179-01 est-il compatible avec les installations 3500/60 plus anciennes ?

Oui, le 163179-01 est le remplacement fonctionnel direct du moniteur 3500/60 d’origine. Il est conçu pour s’insérer dans les racks 3500 existants et est rétrocompatible avec les fichiers de configuration établis, à condition que les versions du micrologiciel et du logiciel soient compatibles.

Quelle est la différence entre ce module et la variante 3500/61 ?

Le 3500/60 (163179-01) est la version standard sans sorties d’enregistreur internes. Si votre application nécessite des sorties analogiques dédiées de 4 à 20 mA pour chaque canal de température afin d’alimenter un enregistreur graphique existant ou un automate secondaire, le module 3500/61 sera l’alternative requise.

Puis-je utiliser simultanément des entrées isolées et non isolées ?

L’isolation est déterminée par le module d’E/S installé à l’arrière du rack. Si vous avez besoin d’une isolation de 250 Vcc entre les canaux pour éviter les boucles de masse provenant des thermocouples, vous devez utiliser le module d’E/S TC isolé. Les modules d’E/S non isolés permettent de mélanger les RTD et les TC.

Directives d’ingénierie de terrain et de maintenance

• Compensation de la résistance des conducteurs RTD : Lors de l’installation de RTD à 3 fils, veillez à ce que les trois fils conducteurs aient la même section et la même longueur. Le 163179-01 utilise une méthode à double source de courant pour annuler la résistance des fils ; toutefois, des déséquilibres importants entre les conducteurs entraîneront un décalage de température susceptible de déclencher de fausses alarmes « Alerte » ou « Danger ».

• Gestion des gradients thermiques : Pour les applications à thermocouples, la précision de la compensation de soudure froide (CJC) est essentielle. Évitez d’installer le rack 3500 dans des zones soumises à un flux d’air important ou à proximité d’équipements dégageant de la chaleur. Un échauffement inégal des borniers du module d’E/S peut entraîner une erreur de CJC de 1 à 2 °C.

• Mise à la terre et blindage : Les câbles de signal doivent être constitués de paires torsadées blindées. Raccordez les blindages uniquement aux bornes de terre prévues à cet effet sur le module d’E/S 3500. Laisser le blindage flottant à l’extrémité du transducteur est une pratique courante pour empêcher les courants de circulation d’induire du bruit dans les signaux TC basse tension à haute impédance.

• Vérification du logiciel : Après avoir remplacé un module plus ancien par un 163179-01, effectuez toujours une « Vérification de la configuration » via le logiciel de configuration du rack 3500. Assurez-vous que le type de transducteur (par ex. platine 100 Alpha 385) correspond au capteur installé sur le terrain afin de maintenir l’étalonnage du système.
