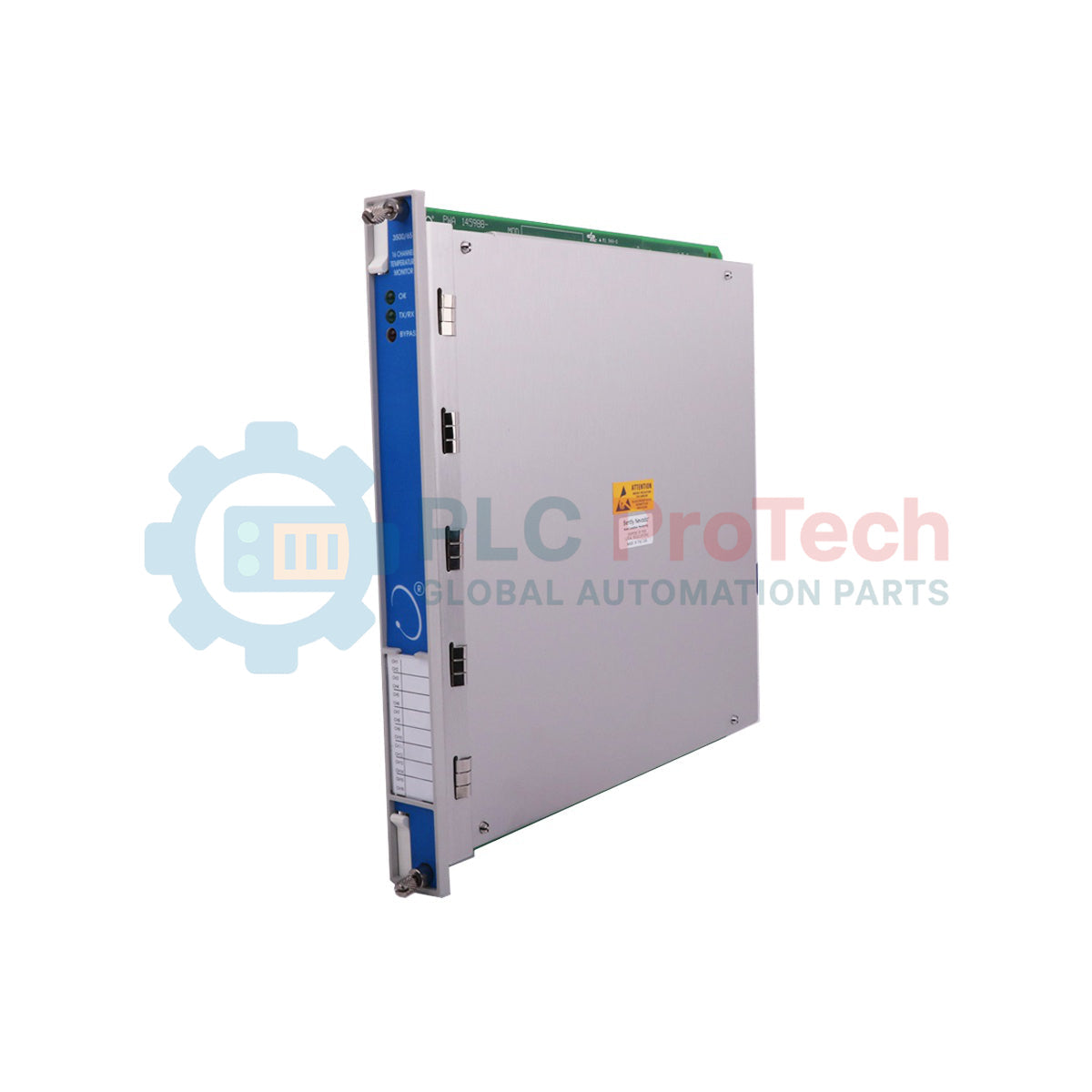

Bently Nevada 3500/65-01-CN 3500/65 Moniteur de température à 16 canaux

Description

Le 3500/65-01-CN fournit 16 canaux de surveillance continue de la température, acceptant des entrées provenant de détecteurs de température à résistance (RTD) et de thermocouples (TC) à pointe isolée. Ce moniteur de température conditionne tous les signaux de terrain et les évalue par rapport aux seuils d’alarme Alerte et Danger programmables par l’utilisateur. Configuré au moyen du logiciel de configuration du rack 3500, il gère les thermocouples à pointe isolée, les RTD à 3 fils, les RTD à 4 fils ou les configurations combinées TC/RTD. Dans les configurations à redondance modulaire triple (TMR), les moniteurs fonctionnent par groupes adjacents de trois, en utilisant une double méthodologie de vote afin de maintenir une intégrité opérationnelle élevée et d’éliminer les points uniques de défaillance. La configuration 3500/65-01-CN désigne spécifiquement un type de module d’E/S doté de terminaisons internes ainsi que d’homologations d’organismes propres à chaque pays.

Fonctionnalités

• Traite jusqu’à 16 canaux d’entrées RTD ou TC à pointe isolée par module.
• Prend en charge plusieurs configurations de capteurs, notamment des RTD en platine, nickel et cuivre à 3 et 4 fils, ainsi que diverses options de TC.
• Intègre des temporisations d’alarme Alerte et Danger programmables par logiciel afin d’optimiser les réponses aux événements du système.
• Utilise des LED en face avant (OK, TX/RX, Bypass) pour vérifier rapidement et directement l’état du module, des communications et du fonctionnement.
• Permet le vote redondant modulaire triple (TMR) entre des groupes matériels adjacents afin d’assurer une tolérance élevée aux pannes.

Applications

• Protection des machines et suivi thermique continu des équipements rotatifs industriels.
• Surveillance de la température des paliers des gros moteurs, pompes et compresseurs.
• Surveillance de la température des gaz d’échappement des turbines à gaz industrielles.
• Analyse de la température des enroulements des générateurs haute tension.

Informations de commande

Spécifications techniques

Directives d’installation

• Montage en rack : Installez le module principal dans un emplacement avant pleine hauteur du châssis et placez le module d’E/S de terminaison interne correspondant dans l’emplacement arrière pleine hauteur correspondant du châssis.
• Configuration TMR : Lors de la mise en place d’une architecture redondante modulaire triple, placez trois moniteurs de température dans des emplacements adjacents du rack afin d’assurer le bon fonctionnement des routines de vote.
• Vérification du micrologiciel : Vérifiez que le micrologiciel du module d’interface de données transitoires 3500/22 est en version 1.50 ou ultérieure et que le logiciel de configuration correspondant est correctement mis à jour afin de prendre en charge l’ajout de modules.
• Séparation du câblage : Ne tentez pas de connecter des borniers de terminaison externes lorsqu’une architecture de module d’E/S de terminaison interne est utilisée.

Conformité et certifications

• Normes CEM : Directive 2014/30/UE de la Communauté européenne, EN 61000-6-2 (immunité industrielle) et EN 61000-6-4 (émissions industrielles).
• Sécurité électrique : Conforme à la directive 2014/35/UE de la Communauté européenne, validée par la norme EN 61010-1.
• RoHS/RoHS Chine : Conforme à la directive européenne 2011/65/UE et marqué d’une période d’utilisation respectueuse de l’environnement (EFUP) de 15 ans conformément à la norme SJ/T 11364-2024 pour le câblage associé.
• Homologations maritimes : Vérifié conformément aux règles de l’ABS pour les applications marines et offshore, ainsi qu’aux règles de classification de DNV GL.
• Homologations pour zones dangereuses : Classe I, Division 2, Groupes A, B, C et D d’Amérique du Nord (T4 à Ta = -20 °C à +65 °C). Conforme également aux certifications ATEX/IECEx pour les zones Ex nA nC ic IIC T4 Gc et Ex ec nC ic IIC T4 Gc.
