Transmetteur de vibration Bently Nevada 990-10-XX-01-00 283278-01

Il ne reste que 2 article(s) en stock

Fabricant : Bently Nevada
N° de produit : 990-10-XX-01-00 283278-01
Pays d'origine :États-Unis
Type de produit : Transmetteur de vibration 2 fils
Code-barres : 8537101190
Paiement : Virement bancaire, Western Union
Poids : 430g
Dimensions : 7,4 cm x 5,5 cm x 9,8 cm
Port d'expédition : Xiamen
Garantie : 12 mois

Voir les détails complets

Description

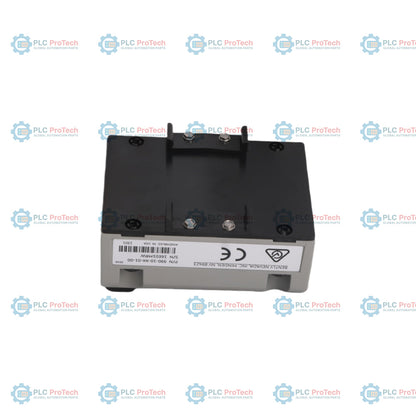

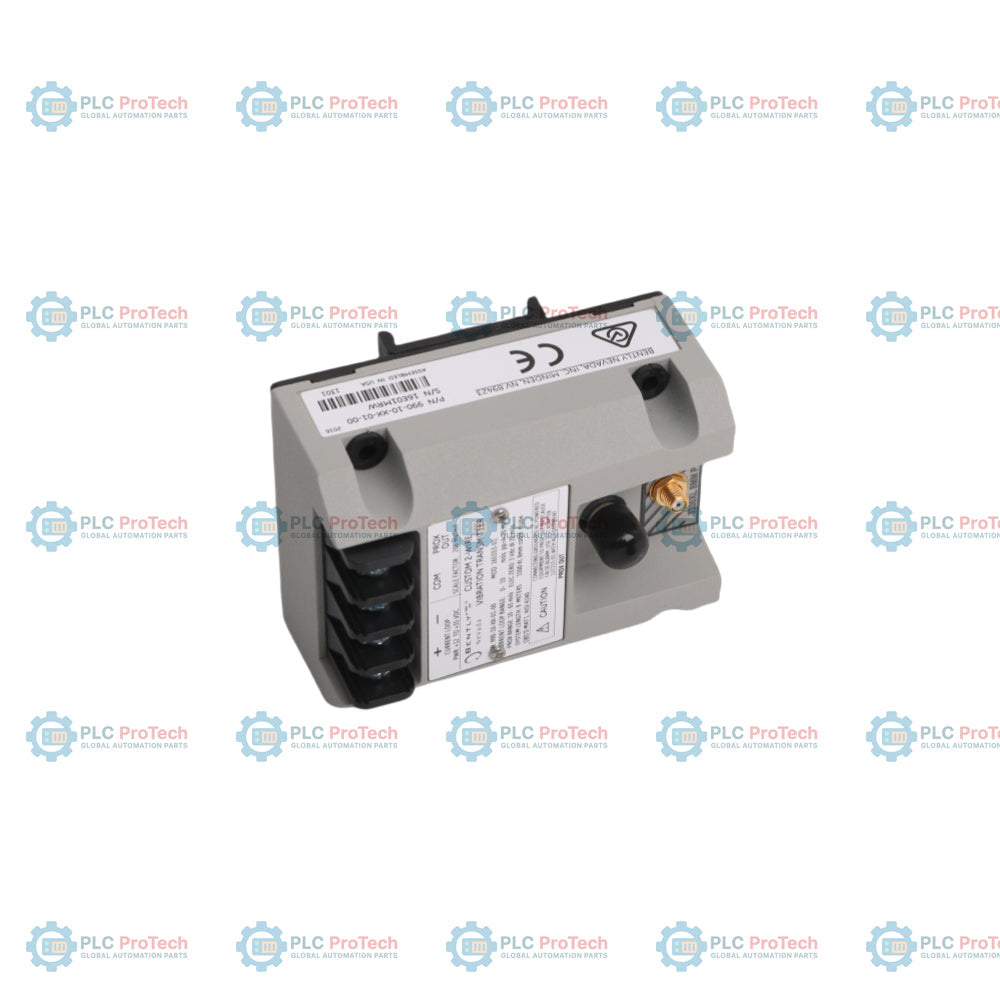

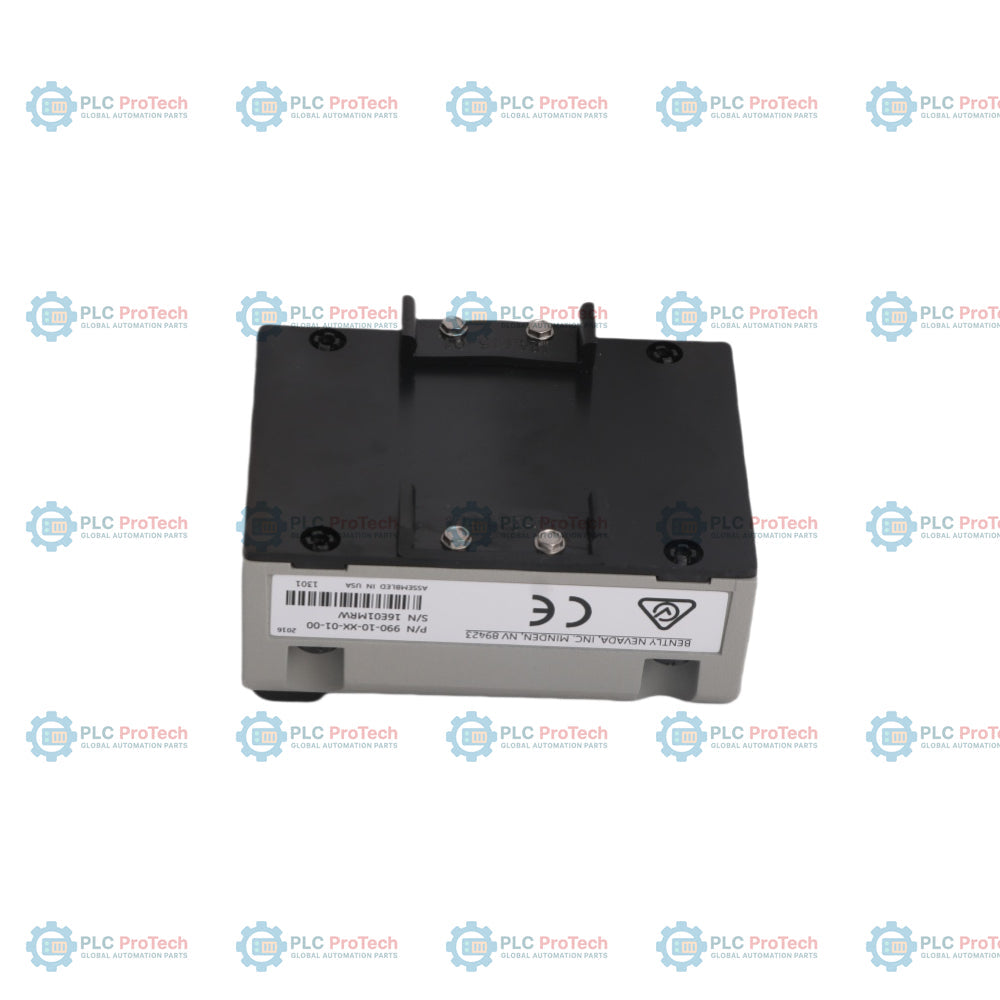

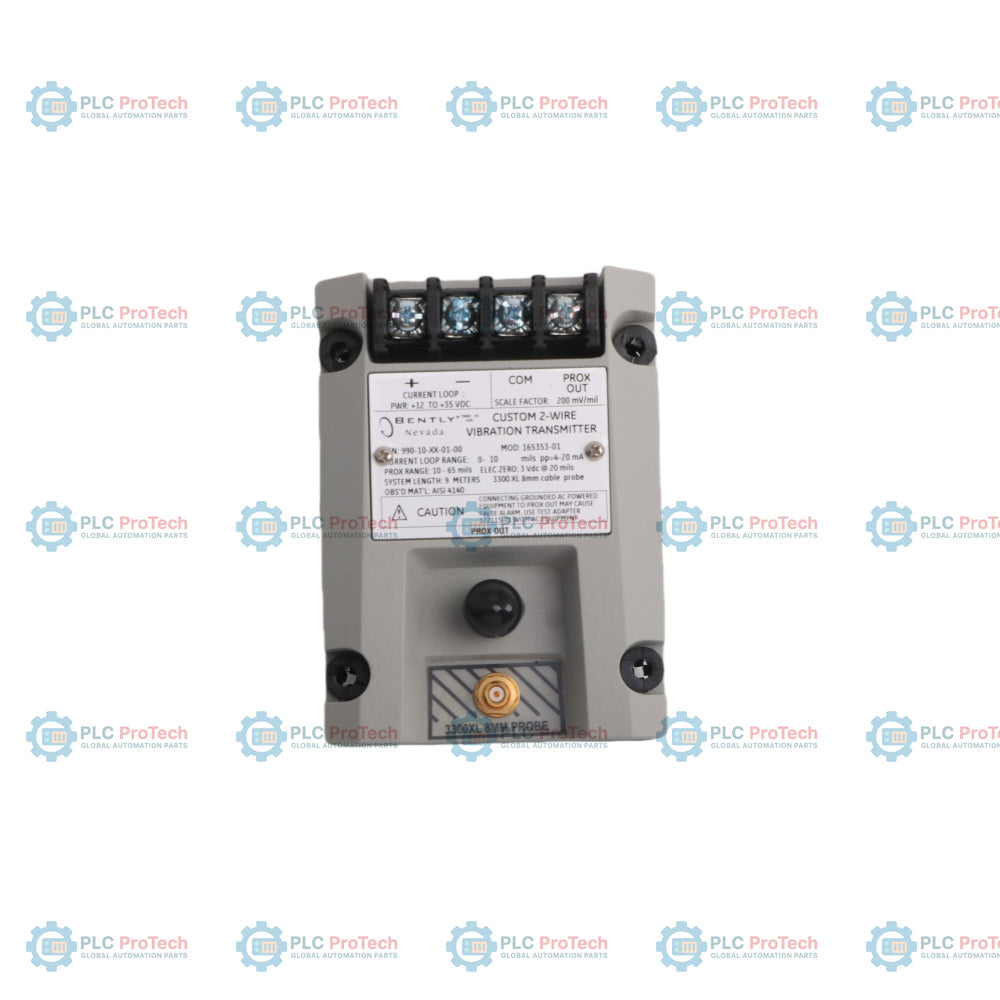

The 990-10-XX-01-00 (Internal SKU/Part Number: 283278-01) is an industrial, loop-powered 990 Vibration Transmitter engineered by Bently Nevada (a Baker Hughes business). This specialized device provides continuous machinery condition monitoring and asset protection by interfacing field transducers directly with plant automation systems. It integrates the high-frequency signal conditioning electronics of a proximity sensor and an analog transmitter into a single, compact polycarbonate housing. The unit accepts inputs from a non-contacting 3300 XL 8mm eddy-current proximity probe and extension cable system, converting raw shaft micro-gap variations into a linear, proportional 4 to 20 mA analog current loop output. This configuration enables plant operators to route critical radial vibration data straight to Distributed Control Systems (DCS) or Programmable Logic Controllers (PLC) without the added infrastructure of a separate, rack-based monitor chassis.

This exact hardware configuration features an expanded factory-calibrated full-scale measurement scale of 0-10 mils pp (0-250 um pp), designed for machines with larger expected rotor vibration amplitudes. The unit is equipped with integrated 35 mm DIN rail clips for rapid, toolless snap-on installation into local marshalling junction boxes. The agency option is designated as -00, which represents the standard, non-hazardous area base model for general-purpose plant zones. The internal tracking number 283278-01 represents the modern OEM manufacturing assembly designation, incorporating high-stability surface-mount components and enhanced RFI/EMI noise suppression filters over legacy iterations while maintaining identical physical and electrical drop-in backward compatibility.

Features

Two-wire, loop-powered configuration that routes a proportional 4 to 20 mA analog signal directly to host DCS or PLC automation cards.
Expanded 0-10 mils peak-to-peak (0-250 um peak-to-peak) linear scale calibration for high-amplitude shaft displacement logging.
Integrated heavy-duty 35 mm DIN rail clips for secure, vibration-resistant installation on standard terminal enclosure tracks.
Standard-area application footprint (-00 option) engineered for reliable cost-effective deployment in non-classified plant zones.
Modern 283278-01 component build featuring enhanced noise immunity and thermal stability in harsh processing environments.
Front-mounted, isolated BNC dynamic terminal providing raw, unconditioned voltage waveforms for local diagnostic data collectors.
Non-interacting zero and span adjustment pots allowing seamless, independent calibration verification under field conditions.

Applications

Continuous radial shaft vibration monitoring on fluid-filmed bearings of industrial turbo-fans, exhausters, and blowers.
Standalone asset protection loop integration for large electric motors, industrial gearboxes, and high-capacity centrifugal pumps.
Distributed machinery condition monitoring inside factory utility rooms, water handling skids, and HVAC cooling towers.

Option String Breakdown

Option Code Slot	Selected Option Value	Technical Detail
Model Number	990	990 Vibration Transmitter Product Family
A: Full-scale Option	-10	0-10 mils peak-to-peak (0-250 um peak-to-peak) measurement scale
B: System Length Option	-XX	Configurable system loop length (Matches probe/cable design parameters)
C: Mounting Option	-01	35 mm DIN rail clips factory-installed
D: Agency Approval	-00	None (Standard safety area classification for non-hazardous zones)
Internal Assembly Part ID	283278-01	Modern factory production assembly code

Technical Specifications

Parameter	Detail
Manufacturer	Bently Nevada (Baker Hughes)
Ordering Code	990-10-XX-01-00
OEM Assembly Part ID	283278-01
Product Type	Two-Wire Proximity Vibration Transmitter
Full Scale Linear Calibration	0 to 10 mils pp (0 to 250 um pp) peak-to-peak displacement
Output Loop Signaling	Proportional 4 to 20 mAdc current loop
Buffered Output Scale Factor	Nominal 7.87 V/mm (200 mV/mil) corresponding to raw probe gap voltage
Buffered Output Impedance	10 kohm nominal (Protected against continuous short circuit faults)
Supply Voltage Range	+12 Vdc to +35 Vdc loop power required at the terminal links
Transducer Core Matching	Calibrated for standard 3300 XL 8mm proximity probe and extension cable loops
Field Wiring Block Capacity	Terminal strip accepting wire cross-sections up to 1.5 mm squares (16 to 24 AWG)
Enclosure Construction Material	Polycarbonate body structure integrated with an aluminum base plate
Net Component Weight	0.43 kg (0.9 lbm)
Operating Temperature Bounds	-35 degC to +85 degC
Storage Temperature Bounds	-51 degC to +100 degC
Relative Humidity Index	95% maximum, non-condensing atmosphere constraints

Connections/Interfaces

Interface Element	Function Assignment
PROBE Coaxial Port	Miniature coaxial connection point receiving the incoming transducer extension cable
+ (SIG) Terminal	Positive current loop connection receiving incoming +12 to +35 Vdc loop power inputs
- (COM) Terminal	Negative current loop connection returning the regulated 4 to 20 mA measurement signal
BUF BNC Port	Front-panel isolated BNC socket providing unconditioned sensor voltage waves

Installation Guidelines

DIN Rail Attachment: Position the transmitter housing directly over standard 35 mm DIN rail tracking. Apply firm downward pressure until the integrated plastic clips snap tightly over the rail flanges.
Chassis Frame Isolation: Ensure the internal ground planes remain isolated from bare electrical conduit paths. The transmitter backplate must remain isolated from structural rack frames to eliminate low-voltage ground loops.
System Length Verification: Verify that the system length option (Option -XX) perfectly matches the combined physical length of the connected 3300 XL 8mm probe and extension cable to maintain proper scaling.
Dynamic Signal Diagnostic Check: Use the front-facing coaxial BNC connector to patch into local signal analyzers. This buffered port provides a raw voltage wave (200 mV/mil) without altering the primary 4-20 mA control loop tracking.

Key Features:

#Vibration Transmitter

Quelle est la relation entre le numéro de pièce 283278-01 et le numéro de modèle 990-10-XX-01-00 ?

Le numéro 283278-01 est le numéro officiel de pièce d'assemblage interne OEM pour la configuration de l'émetteur 990-10-XX-01-00. Il représente la construction active de la carte de circuit imprimé utilisant des composants montés en surface modernisés à haute stabilité.

Si un court-circuit se produit sur le câble coaxial brut allant à la sonde, comment la sortie de courant 4-20 mA réagit-elle ?

Un court-circuit dans la boucle du transducteur fait chuter l'impédance interne à zéro, violant les limites calibrées de l'écart linéaire. La logique de diagnostic interne de l'émetteur 283278-01 annule le suivi des vibrations et force la boucle de courant de sortie dans un état de défaut bas en dessous de 3,6 mA, déclenchant une alerte immédiate dans le DCS ou le PLC.

Quelle est la longueur maximale de câble autorisée pour le câblage de terrain connecté au côté boucle 4-20 mA de l'émetteur ?

La distance maximale du câblage de terrain dépend de la résistance du fil et de la tension d'alimentation de la boucle. À +24 Vdc, la résistance maximale de la boucle est d'environ 545 ohms. En utilisant un câble cuivre standard torsadé 18 AWG (environ 6,5 ohms par 1000 pieds par fil), la boucle peut couvrir plusieurs milliers de pieds, à condition que la résistance totale des barrières, du câblage et de la carte d'entrée DCS reste inférieure à la limite de 545 ohms.

Pourquoi ce modèle spécifique d'émetteur 990 possède-t-il des potentiomètres zéro et étendue non interactifs, et quand doivent-ils être ajustés ?

Les potentiomètres zéro et étendue permettent aux ingénieurs de terrain d'ajuster finement les sorties de boucle 4 mA (vibration nulle) et 20 mA (vibration pleine échelle) pour tenir compte des conditions de terrain uniques, telles que la métallurgie non standard de l'arbre ou une courbure extrême de l'arbre. Parce que ces réglages sont non interactifs, ajuster le potentiomètre zéro n'altère pas le réglage de l'étendue, permettant une calibration rapide et précise sur le terrain sans réglages itératifs.
