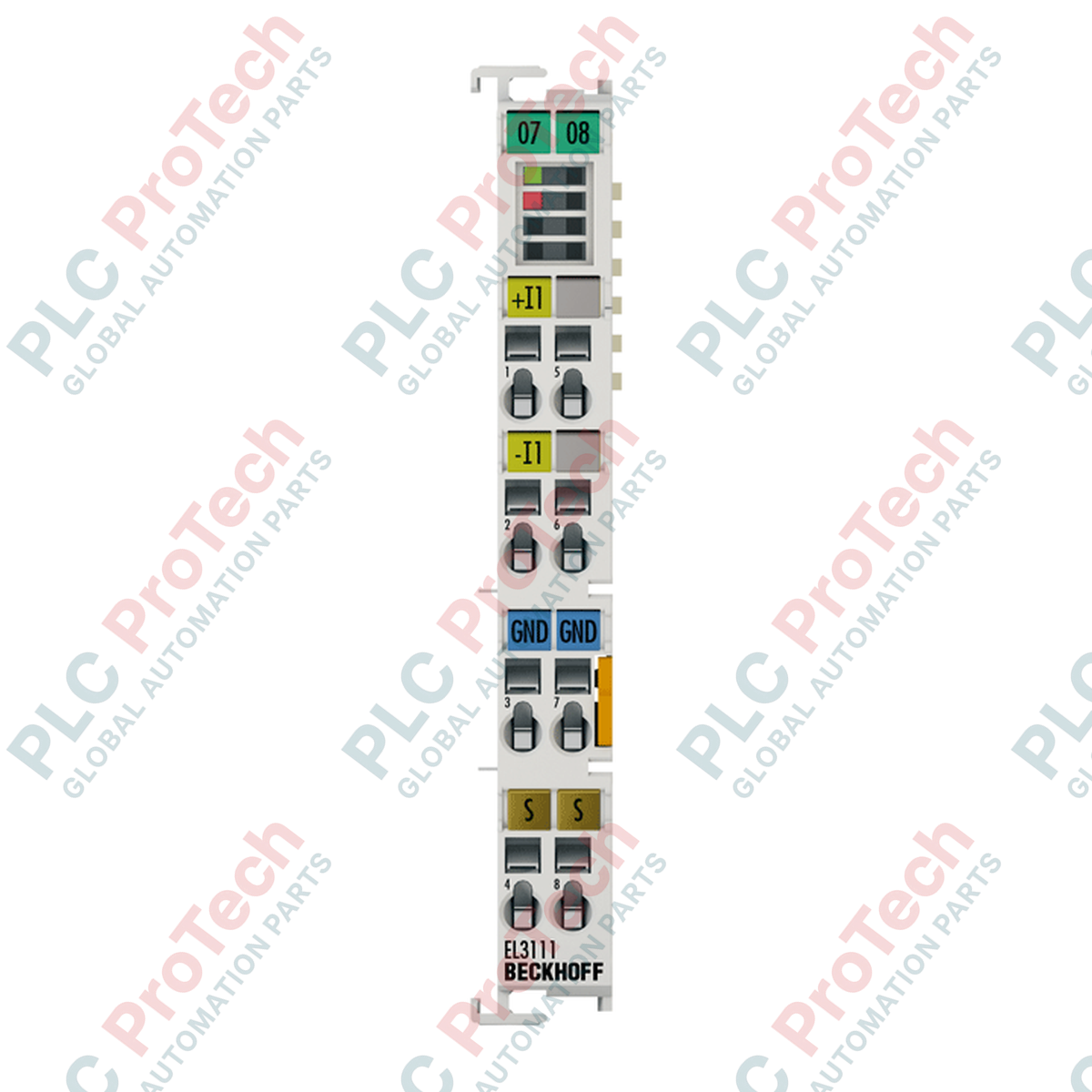

EL3111 | BECKHOFF | Borne EtherCAT d’entrée analogique à 1 canal

Présentation du produit

L' EL3111 (EL3111) est un terminal EtherCAT haute précision conçu pour les tâches exigeantes d'acquisition de données industrielles. En tant que module d'entrée analogique à 1 canal, il traite des signaux différentiels dans la plage de 0 à 20 mA avec une résolution supérieure de 16 bits. Dans les environnements de fabrication modernes, tels que la fabrication de semi-conducteurs, les chaînes d'assemblage automobile et le traitement chimique de précision, l'EL3111 joue un rôle essentiel dans la numérisation des données des capteurs de terrain avec une latence minimale. Son intégration de la technologie des horloges distribuées (DC) garantit un échantillonnage synchronisé sur les réseaux EtherCAT complexes avec une précision inférieure à 1 microseconde, éliminant efficacement la gigue et réduisant les temps d'arrêt du système grâce à des boucles de rétroaction très précises pour les systèmes de commande en boucle fermée.

Configuration technique

L'EL3111 utilise une architecture d'entrée différentielle, intrinsèquement supérieure pour rejeter le bruit en mode commun dans les environnements industriels électriquement « bruyants ». Le module intègre un moteur de traitement interne sophistiqué qui permet l'activation de filtres FIR (à réponse impulsionnelle finie) ou IIR (à réponse impulsionnelle infinie), afin de permettre aux ingénieurs d'adapter le traitement du signal aux besoins spécifiques de l'application, en privilégiant soit la vitesse, soit la suppression du bruit. Avec un temps de conversion d'environ 40 microsecondes et une fréquence limite de 5 kHz, ce terminal est optimisé pour les processus de commande rapides. Le matériel est logé dans un boîtier compact en polycarbonate de 12 mm, conçu pour un montage haute densité sur rail DIN, et utilise l'E-bus pour l'alimentation comme pour la communication haut débit.

Spécifications techniques

FAQ techniques

En quoi l'entrée différentielle de l'EL3111 est-elle avantageuse pour le câblage longue distance ?

La signalisation différentielle mesure la différence de tension entre deux fils plutôt que la différence entre un fil et la terre. Cela annule efficacement les interférences électromagnétiques (EMI) qui affectent les deux fils de manière égale, garantissant l'intégrité du signal même lorsque les capteurs analogiques sont éloignés de l'armoire de l'API.

L'EL3111 peut-il détecter une rupture de fil dans la boucle de 0 à 20 mA ?

Comme l'EL3111 fonctionne sur une plage de 0 à 20 mA, il ne prend pas naturellement en charge la détection du « zéro vivant » comme les modules de 4 à 20 mA. Cependant, les utilisateurs peuvent surveiller l'image procédé à la recherche de valeurs limites spécifiques ou de chutes soudaines à zéro afin d'implémenter une logique de diagnostic dans l'environnement TwinCAT.

Quelle est la différence entre les filtres FIR et IIR de ce module ?

Le filtre FIR est un filtre non récursif qui offre une réponse en phase linéaire et est généralement plus stable, mais nécessite davantage de puissance de traitement. Le filtre IIR est un filtre récursif qui reproduit le comportement des filtres analogiques ; il est plus rapide et plus efficace pour les pentes d'atténuation raides, mais peut introduire un déphasage. Les deux peuvent être activés ou désactivés via les paramètres CoE (CanOverEtherCAT).

Guide d'ingénierie et d'installation

• Blindage et mise à la terre : Pour les mesures haute précision sur 16 bits, veillez à ce que le blindage du câble de signal soit relié à la terre fonctionnelle (FE) via le rail de montage de la borne. Utilisez des tresses de mise à la terre à faible impédance pour le rail DIN afin de réduire au minimum les interférences dues au bruit haute fréquence.

• Gestion thermique : Lors du montage de plusieurs bornes EL3111 côte à côte, veillez à ce que la température ambiante ne dépasse pas 60 deg C. Si l'armoire ne dispose pas d'un refroidissement actif, maintenez un dégagement minimal de 30 mm au-dessus et au-dessous du bornier afin de permettre une convection naturelle.

• Précision du câblage : Utilisez des embouts pour les conducteurs flexibles afin de garantir une connexion étanche aux gaz dans les bornes à ressort. La longueur de dénudage doit être de 8 à 9 mm ; du cuivre exposé à l'extérieur de la borne ou une insertion insuffisante peut entraîner des fluctuations de mesure ou une perte de signal due aux vibrations.
